Problemas em Transformadores de Baixa Tensão: Causas Comuns de Superaquecimento e Falhas Prematuras

Geralmente, tudo começa com uma reclamação que parece simples: o gabinete está mais quente do que o normal, o zumbido do transformador parece mais intenso ou os dispositivos de proteção desarmam sem um curto-circuito evidente. Durante a manutenção, é fácil ignorar esses sinais quando o equipamento ainda está funcionando. No entanto, um transformador de baixa tensão que continua operando acima de sua faixa térmica normal raramente “se recupera sozinho”. O calor se acumula lentamente, o isolamento envelhece mais rápido do que o esperado, os terminais ficam ainda mais frouxos e o que parecia ser um pequeno problema de serviço transforma-se em paradas repetidas e pressão para substituição.

Muitas pessoas envolvidas na manutenção em campo enfrentam a mesma frustração. Um transformador é substituído, reapertado ou limpo, mas o superaquecimento volta a ocorrer. Isso geralmente significa que a primeira correção tratou o sintoma, não a causa. Se você está diagnosticando um transformador de baixa tensão com aumento recorrente de temperatura ou vida útil inesperadamente curta, a melhor abordagem não é fazer suposições com base nos sintomas superficiais. É necessário analisar retrospectivamente as condições de carga, o ambiente de instalação, a qualidade das conexões elétricas e as condições internas até que o padrão faça sentido.

A dificuldade é que o superaquecimento não decorre de uma única falha. Em aplicações reais, vários pequenos problemas frequentemente se sobrepõem: um alimentador ligeiramente sobrecarregado, circulação de ar insuficiente dentro de um gabinete, cargas com alto conteúdo harmônico, acúmulo de poeira e um ponto de conexão que já não proporciona contato total. Nenhum desses fatores necessariamente provoca uma falha imediata, mas, juntos, levam o transformador a uma condição em que o envelhecimento precoce se torna quase inevitável.

Quando o problema de temperatura não é realmente “apenas temperatura”

Um erro comum no trabalho de manutenção é tratar o calor como um evento isolado. Alguém verifica o termômetro externo, identifica um ponto quente e se concentra apenas no resfriamento. Porém, o superaquecimento frequentemente é o resultado visível de estresse elétrico, folga mecânica ou incompatibilidade de instalação. Se a superfície do transformador está mais quente do que o esperado, é útil fazer uma pergunta mais relevante:o que está fazendo as perdas aumentarem neste momento, neste local e sob este padrão de carga?

Em sistemas de distribuição de baixa tensão, o excesso de calor geralmente se manifesta de quatro formas. Primeiro, toda a unidade opera aquecida porque a demanda real está muito próxima ou acima da faixa de operação prevista do transformador. Segundo, uma área fica significativamente mais quente devido a um ponto de resistência local, geralmente nos terminais ou nas conexões do barramento. Terceiro, a temperatura aumenta durante determinados horários de trabalho porque o perfil de carga é irregular, e não constante. Quarto, a temperatura do transformador parece aceitável inicialmente, mas o isolamento interno ainda envelhece prematuramente porque o conteúdo harmônico e os ciclos repetidos estão aumentando o estresse interno.

Essas diferenças são importantes. Um aumento global de temperatura sugere problemas de carga, condições ambientais ou seleção do projeto. Um único ponto quente indica mais fortemente problemas de qualidade da conexão ou uma falha localizada no enrolamento. Oscilações de temperatura relacionadas aos turnos de operação geralmente sugerem um comportamento de carga ligado ao processo. Se esses padrões não forem separados, é fácil gastar tempo na ação de reparo errada.

A sobrecarga é evidente, mas a sobrecarga parcial é mais fácil de não perceber

A maioria dos técnicos sabe que a sobrecarga causa aquecimento. O problema mais difícil é a sobrecarga parcial, que não parece dramática em uma inspeção rápida. Um transformador pode parecer adequado quando verificado durante um período normal, enquanto, no uso real, enfrenta picos de demanda repetidos, carregamento desequilibrado entre as fases ou períodos prolongados próximos ao limite superior. Essas condições podem produzir estresse térmico acumulado sem provocar o acionamento imediato da proteção.

Uma prática útil é deixar de depender de uma única medição instantânea. Se um transformador de baixa tensão superaquece principalmente em condições reais de trabalho, a carga deve ser analisada ao longo do tempo, e não apenas durante um intervalo tranquilo de manutenção. Verifique se uma fase transporta consistentemente mais carga que as outras, se as partidas de motores ocorrem em grupos, se equipamentos sazonais foram adicionados recentemente ou se a configuração da alimentação mudou após outras modificações no painel.

O carregamento desequilibrado entre fases merece atenção especial. Mesmo quando a carga total parece aceitável, o desequilíbrio pode gerar aquecimento localizado e estresse magnético desigual. Isso é mais provável em instalações onde os circuitos foram ampliados gradualmente ao longo do tempo. Após vários ciclos de manutenção ou ajustes na produção, a distribuição original pode já não refletir a configuração real da carga.

As conexões falham silenciosamente antes de falhar de forma grave

Conexões frouxas ou contaminadas estão entre as causas mais comuns de superaquecimento persistente. Um terminal não precisa estar completamente solto para causar problemas. Uma pressão de contato ligeiramente reduzida, acúmulo de óxido, vibração ou torque inadequado podem aumentar a resistência o suficiente para criar um ponto quente sob carga. Como o transformador continua funcionando, o problema pode permanecer oculto até que o isolamento próximo endureça, escureça ou rache.

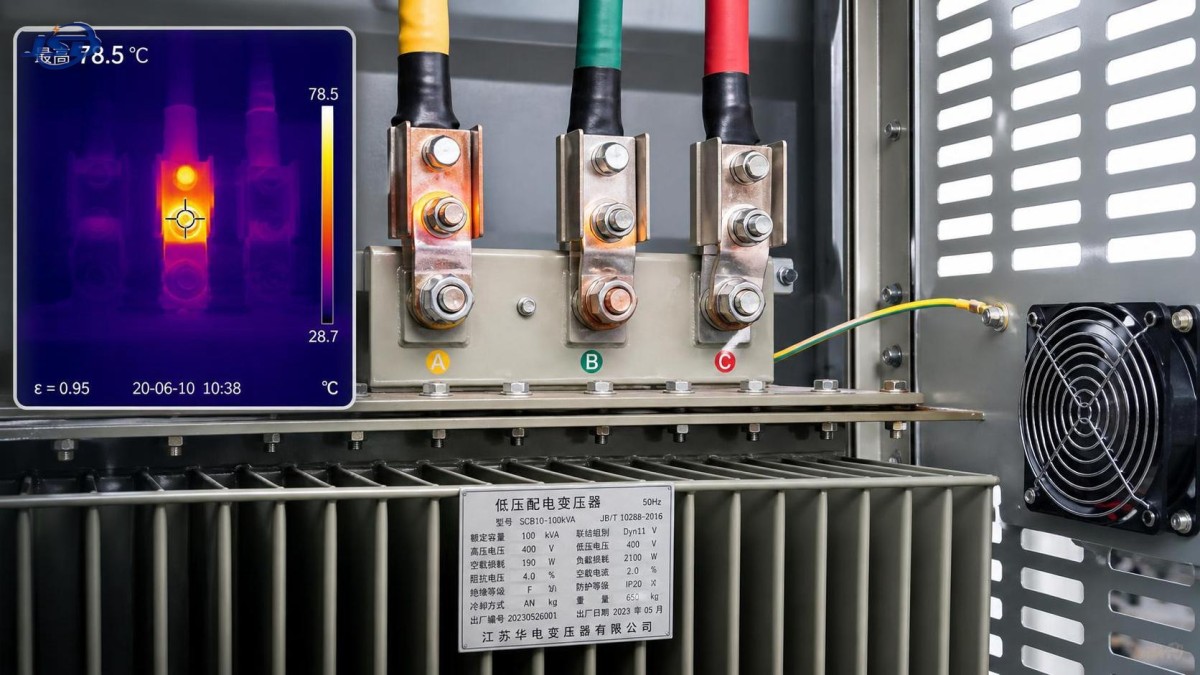

Ao verificar as conexões, a inspeção visual não é suficiente. Um terminal pode parecer adequado e ainda assim superaquecer. Entre os sinais que vale a pena comparar estão descoloração, fragilidade do isolamento próxima a um terminal, temperatura assimétrica entre terminais semelhantes e odor após uma operação prolongada. Se houver termografia disponível, ela é especialmente útil nesse caso, pois revela se o calor está concentrado na junta, se se espalha pelo condutor ou se vem de uma região mais profunda da unidade.

Outro problema é a qualidade do retrabalho após manutenções anteriores. Conexões que foram manipuladas várias vezes podem ficar mais vulneráveis se as superfícies não tiverem sido devidamente limpas, se os componentes de fixação tiverem sido reutilizados de forma inadequada ou se a sequência de aperto tiver sido inconsistente. Ciclos repetidos de aquecimento e resfriamento também podem reduzir a pressão da conexão ao longo do tempo, especialmente em ambientes sujeitos a vibrações.

Problemas de ventilação frequentemente ficam ocultos no layout da instalação

Nem todo problema de superaquecimento é elétrico. Alguns resultam da forma como o transformador está instalado. Uma unidade colocada em um compartimento apertado, próxima a outra fonte de calor ou em um espaço com fluxo de ar obstruído pode operar em uma temperatura mais alta mesmo com carga normal. Isso é fácil de ignorar em salas adaptadas e áreas compactas de distribuição onde equipamentos adicionais foram instalados após o projeto original.

Poeira e resíduos de óleo agravam o problema. Eles nem sempre causam uma falha imediata, mas reduzem a dissipação de calor e podem reter calor ao redor das superfícies e dos pontos de conexão. Em instalações industriais, contaminantes suspensos no ar fazem parte da realidade diária; por isso, um transformador que era termicamente adequado quando limpo pode tornar-se marginal após meses de operação.

As equipes de manutenção às vezes se concentram apenas no transformador e ignoram o que mudou ao seu redor. Uma nova bandeja de cabos, um painel divisório ou materiais empilhados nas proximidades podem interferir no resfriamento. Até mesmo uma porta que agora é mantida normalmente fechada, embora antes permanecesse aberta durante a operação, pode alterar o padrão de temperatura dentro da sala ou do gabinete.

Problemas de qualidade da energia reduzem a vida útil mesmo quando a corrente de carga parece razoável

Se as leituras de corrente não parecem extremas, mas o transformador ainda opera quente, preste atenção ao tipo de carga. Cargas não lineares podem introduzir harmônicos que aumentam as perdas e o aquecimento. Isso é especialmente relevante quando inversores de frequência, fontes de alimentação eletrônicas, equipamentos de carregamento ou sistemas semelhantes fazem parte da rede. O transformador pode não parecer sobrecarregado no sentido convencional, mas o estresse interno torna-se maior do que o esperado.

Os harmônicos também podem dificultar o diagnóstico porque os sintomas imitam outros problemas. Pode haver aumento de temperatura, disparos intempestivos, alterações no ruído ou desgaste acelerado do isolamento sem uma explicação simples baseada em sobrecarga. Nesses casos, observar apenas a corrente RMS geralmente não é suficiente. É útil analisar a composição da carga conectada e, quando possível, avaliar a qualidade da forma de onda, em vez de presumir que toda corrente produz o mesmo efeito térmico.

Variações frequentes de tensão podem acrescentar outra camada de estresse. Variações elétricas repetidas, especialmente quando combinadas com cargas cíclicas, contribuem para a fadiga térmica. Com o tempo, isso significa menor vida útil do isolamento, desempenho dielétrico mais fraco e maior probabilidade de o transformador começar a falhar “precocemente”, mesmo que nunca tenha sido registrada uma única falha dramática.

O envelhecimento do isolamento geralmente é o ponto final, não o início

Quando um transformador falha prematuramente, é comum dizer que o isolamento “se deteriorou”, mas o isolamento raramente se deteriora sem motivo. É mais preciso tratar os danos ao isolamento como resultado de condições anteriores: calor excessivo, entrada de umidade, contaminação, ventilação inadequada, sobrecarga ou operação prolongada com pontos quentes não resolvidos. Se a causa raiz permanecer, substituir apenas o transformador pode simplesmente reiniciar o mesmo ciclo de falha.

Essa é uma das razões pelas quais os registros de manutenção são importantes. Se ocorreram episódios repetidos de aquecimento sem explicação, odor, áreas escurecidas nos terminais ou expansão da carga sem uma revisão da capacidade, esses detalhes devem ser tratados como relacionados, e não como incidentes separados. Na prática, uma falha precoce geralmente apresenta pequenos sinais de alerta antes de se transformar em uma interrupção grave.

Um caminho de diagnóstico mais confiável em campo

Em vez de partir diretamente para a substituição, comece separando o problema entre possibilidades externas e internas. As causas externas incluem incompatibilidade de carga, desequilíbrio de fases, conexões inadequadas, restrições de ventilação, contaminação e calor ambiente. As causas internas incluem problemas nos enrolamentos, deterioração do isolamento, perdas anormais relacionadas ao núcleo ou danos que já não são claramente visíveis externamente.

Uma sequência prática geralmente funciona melhor do que uma inspeção ampla realizada de uma só vez. Primeiro, compare a carga real de operação ao longo do tempo e por fase. Segundo, inspecione todos os pontos de conexão acessíveis em busca de sinais de aquecimento resistivo. Terceiro, verifique as condições de resfriamento da sala e do gabinete durante a operação normal, e não apenas durante o acesso para manutenção. Quarto, considere se o tipo de carga conectada mudou. Somente depois dessas verificações faz sentido avançar com mais seriedade para a avaliação de uma falha interna.

Se a substituição ou o ajuste do sistema se tornarem necessários, a seleção deve estar vinculada ao ambiente real de operação, e não apenas à placa de identificação. Em alguns sistemas de distribuição, equipamentos como o Transformador de Distribuição de Potência Imerso em Óleo de 10kV/0.4kV podem ser considerados como parte de uma solução mais ampla, quando o método de resfriamento, o ambiente de aplicação e o comportamento da carga precisam ser compatibilizados com mais cuidado. A lição útil não é tratar a mudança de modelo como um atalho, mas garantir que o tipo de transformador escolhido seja adequado às condições reais de serviço.

Sinais que indicam a necessidade de substituição em vez de outra correção temporária

Chega um momento em que reapertos, limpeza e monitoramento repetidos já não podem ser considerados uma manutenção eficaz. Se o superaquecimento retorna após a correção adequada das conexões, se as superfícies do isolamento apresentam deterioração progressiva, se alterações de odor ou ruído continuam sem uma explicação externa ou se o transformador já não corresponde à estrutura atual da carga, continuar com trabalhos corretivos temporários pode apenas aumentar o risco de paradas.

Isso não significa que todo transformador aquecido deva ser substituído. Significa que a decisão deve depender de a causa raiz poder ser eliminada e de a unidade existente ainda ser adequada ao sistema que atende. Um transformador originalmente instalado para um determinado padrão de operação pode ter dificuldades após anos de mudanças na distribuição, adições de carga e alterações nas condições do local. Nesse caso, a manutenção torna-se uma série de compromissos, a menos que a incompatibilidade subjacente seja resolvida.

Redução de falhas repetidas após o reparo imediato

Depois de identificar a causa do superaquecimento, evitar sua recorrência geralmente depende da disciplina em pequenos detalhes. Verifique novamente o torque após intervalos de serviço adequados se a instalação estiver sujeita a vibração ou ciclos térmicos. Mantenha desobstruídas as vias de ventilação e evite que novas instalações próximas bloqueiem a dissipação de calor. Revise a distribuição entre as fases quando novos circuitos forem adicionados, em vez de conectá-los onde houver espaço disponível. Quando as cargas não lineares estiverem aumentando, inclua a avaliação da qualidade da energia no planejamento da manutenção, em vez de esperar por reclamações de temperatura sem explicação.

Também é útil deixar de tratar a temperatura do transformador como um único item de manutenção. A temperatura deve ser analisada em conjunto com o padrão de carga, o ambiente e as condições das conexões. Esse hábito facilita muito perceber se o problema está mudando de forma. Um transformador de baixa tensão que opera aquecido apenas durante os picos da tarde conta uma história diferente de um transformador com um único terminal quente ou de um que fica gradualmente mais quente mês após mês.

Para as equipes responsáveis pelo suporte pós-venda, a abordagem mais útil é simples: o superaquecimento geralmente é uma evidência, não o problema completo. Se essa evidência for analisada cuidadosamente, muitas falhas precoces se tornam mais fáceis de compreender e menos propensas a se repetir. E, quando a substituição é a medida correta, seja pelo mesmo tipo ou por um equipamento mais adequado à aplicação, como um Transformador de Distribuição de Potência Imerso em Óleo de 10kV/0.4kV, a decisão torna-se mais fundamentada e menos reativa.
