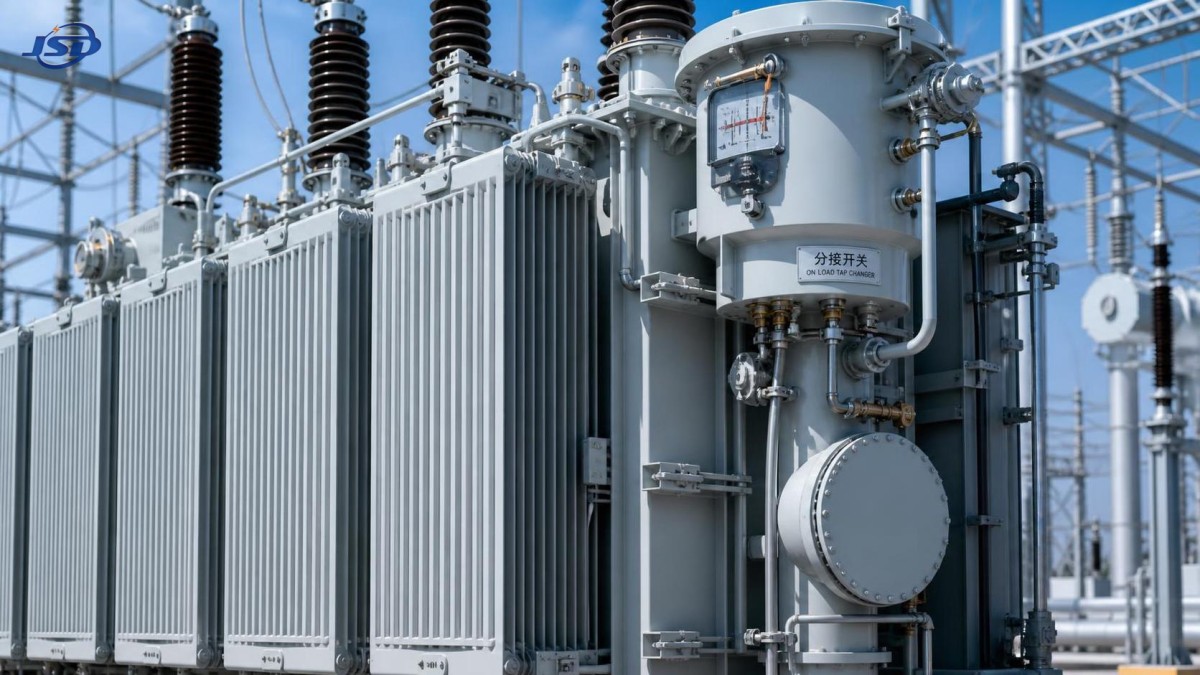

Закупка масляного силового трансформатора: какие характеристики влияют на цену и стоимость жизненного цикла?

Для закупочных команд самая сложная часть при приобретении масляного силового трансформатора заключается не в получении коммерческого предложения. Сложность состоит в понимании того, какие характеристики действительно изменяют общую стоимость проекта, какие лишь переносят затраты из одной статьи в другую, а какие упущения создают дорогостоящие проблемы после ввода в эксплуатацию.

На практике закупочная цена является лишь видимой частью решения. Потери, характер нагрузки, ограничения при монтаже, доступность технического обслуживания, параметры сети и качество исполнения поставщика часто оказывают большее влияние на протяжении всего срока службы трансформатора.

Именно поэтому два трансформатора с близкими номинальными значениями кВА могут иметь совершенно разную стоимость жизненного цикла. Один может быть дешевле на бумаге, но работать при более высокой температуре, расходовать больше энергии, раньше потребовать вмешательства или создать скрытые затраты на объекте. Другой может иметь более высокую начальную цену, но снижать потери в сети, улучшать эксплуатационную рентабельность и уменьшать риск отключений на протяжении 15–30 лет.

Начинайте со сценария эксплуатации, а не только с паспортных данных

Многие ошибки при закупках возникают из-за того, что покупатели сначала сравнивают оборудование по номинальной мощности, а уже потом учитывают деловой сценарий. Номинальная мощность важна, но она не показывает, как установка будет работать при фактической нагрузке. Трансформатор, обслуживающий стабильную промышленную нагрузку, распределительный фидер энергосистемы, точку интеграции возобновляемых источников энергии или временный инфраструктурный объект, может требовать разных компромиссных решений, даже если его базовые номинальные характеристики выглядят одинаково.

В первую очередь следует задать практические вопросы:

• Является ли нагрузка стабильной, циклической, сезонной или характеризуется резкими пиками?
• Будет ли трансформатор длительное время работать почти при полной нагрузке или большую часть времени останется недогруженным?
• Будет ли монтаж выполняться в жарком климате, прибрежной зоне, загрязнённой промышленной среде или на большой высоте?
• Насколько дорого обходится простой данного объекта?
• Являются ли потери электроэнергии существенной эксплуатационной статьёй расходов в финансовой модели проекта?
• Ограничивают ли конструкцию габариты при транспортировке, занимаемая площадь или допустимый уровень шума?

Эти условия определяют, действительно ли вариант с более низкими капитальными затратами является экономичным. Например, если установка будет непрерывно работать при значительной нагрузке, показатели потерь становятся коммерческим вопросом, а не только техническим параметром. Если объект находится в удалённом месте и доступ к обслуживанию затруднён, качество изготовления и диагностические возможности могут иметь большее значение, чем небольшое преимущество в цене.

Характеристики, наиболее непосредственно влияющие на цену

Несколько характеристик предсказуемо влияют на стоимость закупки. Ошибка заключается в том, чтобы рассматривать их независимо друг от друга. В реальных закупках они взаимосвязаны.

1. Номинальная мощность и доступный резерв нагрузки

Более высокая мощность обычно означает большее количество материала магнитопровода, большее сечение проводника, увеличенный объём бака, а также более высокие затраты на транспортировку и монтаж. Это очевидно. Менее очевидно то, что завышение мощности может также привести к повышенным затратам в течение всего срока эксплуатации, если из-за него выбирается конструкция с неоправданно высокими потерями холостого хода для фактического профиля нагрузки.

Покупатель, ожидающий значительного расширения в будущем, может намеренно выбрать дополнительный запас мощности. Это может быть разумным решением. Однако если прогноз нагрузки недостаточно обоснован или чрезмерно оптимистичен, компания в итоге платит за неиспользуемую мощность и более высокие постоянные потери. При закупке следует запросить кривую нагрузки и сценарий расширения, а не полагаться на единственный аргумент о «готовности к будущему».

2. Уровень напряжения и координация изоляции

С повышением класса напряжения возрастают требования к изоляции, расстояниям, вводам, сложности испытаний и контролю производства. Это увеличивает цену. Однако затраты, связанные с напряжением, определяются не только номинальным напряжением системы. На конструктивные решения также могут влиять базовый уровень изоляции, воздействие коммутационных перенапряжений, грозовые условия и координация защиты сети.

Иногда покупатели запрашивают чрезмерно высокие запасы по изоляции, не проверяя, действительно ли они необходимы для системы. В некоторых проектах такая осторожность оправданна. В других она приводит к затратам без существенной эксплуатационной пользы. Если применение является чувствительным, требования к изоляции следует согласовывать с инженером, ответственным за системные исследования, а не копировать из предыдущего тендера.

3. Материал магнитопровода и проводника

Качество электротехнической стали магнитопровода напрямую влияет на потери холостого хода. Выбор меди или алюминия влияет на сопротивление, тепловые характеристики, массу и структуру цены. Не существует универсального правила, согласно которому один материал всегда является «лучшим» с коммерческой точки зрения. Правильный вопрос заключается в том, как выбранный материал работает в заданной конструкции и при предусмотренном режиме эксплуатации.

Для трансформатора, находящегося под напряжением круглосуточно, потери холостого хода могут стать существенным фактором стоимости жизненного цикла. Для установки с длительными периодами простоя или низкой средней нагрузкой эти затраты имеют ещё большее значение по сравнению с потерями нагрузки. Именно здесь более дешёвое предложение может стать более дорогим уже через несколько лет, особенно при высокой стоимости электроэнергии или если капитализация потерь учитывается при оценке закупки.

4. Способ охлаждения и превышение температуры

Система охлаждения влияет как на первоначальную стоимость, так и на эксплуатационную надёжность. Более простые конфигурации охлаждения могут быть дешевле, однако при закупке следует проверить, сможет ли трансформатор выдерживать ожидаемую нагрузку при температурных условиях на объекте без чрезмерных тепловых нагрузок. Конструкции с меньшим превышением температуры часто стоят дороже на начальном этапе, но могут увеличить срок службы изоляции и эксплуатационный запас.

Для проектов с нерегулярными, но высокими пиковыми нагрузками возможности охлаждения являются не просто пунктом технической спецификации. Они определяют, какой запас перегрузки действительно имеет оборудование до ускорения старения. Если на объекте отсутствуют надёжный мониторинг или дисциплинированное управление режимами, дополнительные затраты на тепловой запас могут быть оправданны.

5. Конфигурация переключателя ответвлений

Переключатели ответвлений без возбуждения проще и дешевле. Переключатели ответвлений под нагрузкой увеличивают стоимость, сложность и требования к техническому обслуживанию, однако могут быть необходимы там, где требуется регулирование напряжения при изменяющихся условиях. Коммерческий вопрос заключается в том, решает ли такая возможность регулирования реальную проблему системы.

Иногда закупочные команды наследуют спецификацию переключателя ответвлений под нагрузкой, потому что «именно это использовалось в прошлом проекте». Если колебания напряжения ограничены, а операции переключения выполняются редко, обоснованность такого выбора может быть сомнительной. С другой стороны, в сетях с нестабильным спросом или колебаниями генерации возобновляемых источников недостаточный уровень регулирования напряжения может привести к последующим проблемам, стоимость которых значительно превысит цену самого переключателя ответвлений.

6. Гарантии потерь и целевые показатели эффективности

Это одна из наиболее важных и наиболее неправильно понимаемых областей закупки трансформаторов. Более низкая заявленная цена трансформатора может быть достигнута за счёт ослабления гарантируемых показателей потерь. При сравнении предложений это может выглядеть привлекательно, особенно если закупка оценивается по бюджету приобретения, а не по общей стоимости владения.

Покупателям следует разделять как минимум три показателя:

• Первоначальная стоимость оборудования
• Значения потерь холостого хода и нагрузки при указанных условиях
• Экономическая стоимость этих потерь на протяжении срока службы

Без такого подхода оценка тендерных предложений легко отдаёт предпочтение не тому участнику. Если компания ещё не формализовала метод капитализации потерь, закупочной команде следует настоять на его разработке. В противном случае «самая низкая цена» может стать скрытым обязательством по более высоким эксплуатационным расходам.

Что влияет на стоимость жизненного цикла помимо основных данных технического паспорта

Некоторые из крупнейших факторов затрат не являются наиболее заметными в кратком описании спецификации.

Стабильность производства и контроль качества

Два поставщика могут заявлять соответствие одному и тому же стандарту, однако их управление процессами, прослеживаемость материалов, процесс сушки, целостность обмоток, качество герметизации и дисциплина проведения финальных испытаний могут значительно различаться. Эти различия не всегда очевидны при приёмке на заводе, но позднее часто проявляются в виде утечек, аномального нагрева, диэлектрических проблем или преждевременной необходимости технического обслуживания.

Для закупки это означает, что оценка поставщика имеет большое значение. Профессиональная техническая команда, стабильный производственный процесс и строгая система управления качеством в этой категории не являются дополнительными маркетинговыми преимуществами. Это меры контроля рисков. В проектах для строительства сетей, промышленного производства, возобновляемой энергетики или инфраструктуры надёжность трансформатора может влиять не только на стоимость ремонта, но и на непрерывность производства, претензии подрядчиков и репутацию.

Транспортировка, монтаж и готовность объекта

Стоимость трансформатора с доставкой редко соответствует его фактической стоимости после монтажа. Габариты, масса при транспортировке, план обращения с маслом, требования к фундаменту, ограничения по подъёму и поддержка при вводе в эксплуатацию могут существенно изменить бюджет проекта. Установка с конкурентной ценой может стать дорогой, если потребует особых условий транспортировки, специального крана или приведёт к длительным задержкам на объекте.

Это особенно актуально для удалённых проектов и временных систем электроснабжения. В некоторых гибридных энергетических решениях покупатели сравнивают стационарное сетевое оборудование с мобильными энергетическими ресурсами. Например, если необходимы временная поддержка нагрузки, резервное питание на этапе ввода в эксплуатацию или поэтапное наращивание мощности, с коммерческой точки зрения может быть полезно сопоставить сроки инвестирования в трансформатор с мобильными системами накопления энергии, такими какМобильная трейлерная система накопления энергии 100kW/215kWh. В большинстве случаев это не является заменой сетевому трансформатору, но может изменить порядок капитальных затрат проекта и способы управления краткосрочными потребностями в электроэнергии.

Объём технического обслуживания и доступ к сервису

Масляные установки часто выбирают за их надёжность, однако они не освобождают от технического обслуживания. Состояние масла, уплотнения, вводы, элементы охлаждения, компоненты переключателя ответвлений при его наличии и защитные устройства влияют на планирование сервиса. Покупателям следует задать простой вопрос: какие регламентные операции владелец действительно сможет выполнять на данном объекте, с имеющейся командой и в предусмотренном эксплуатационном режиме?

Спецификация, предполагающая высокий уровень дисциплины технического обслуживания, может не подходить для объекта с ограниченным техническим персоналом. В таких случаях самая дешёвая техническая конфигурация может оказаться наиболее уязвимым коммерческим решением.

Распространённые упрощения при закупках, которые не выдерживают практической проверки

Некоторые привычные подходы к закупкам кажутся разумными, но часто приводят к неудовлетворительным результатам.

«Одинаковая номинальная мощность означает сопоставимое предложение»

Это не так. Мощность и напряжение являются лишь отправной точкой. Значения потерь, импеданс, охлаждение, запасы по изоляции, диапазон регулирования, уровень шума, материалы, комплектующие и объём испытаний — всё это влияет на фактическую сопоставимость.

«Самая низкая закупочная цена снижает стоимость проекта»

Только если эксплуатационный профиль является лёгким, разница в потерях незначительна, риск качества контролируется, а влияние на монтаж одинаково. Эти условия не гарантированы.

«Соответствия международному стандарту достаточно»

Соответствие необходимо, но оно не является полной проверкой качества. Стандарты определяют минимальные рамки, однако не устраняют различия в конструктивных запасах, качестве изготовления или производственной дисциплине.

«Завышение требований обеспечивает большую безопасность»

Иногда это так. Однако завышенные требования также могут закрепить ненужные капитальные затраты, увеличить сроки поставки, привести к более высоким потерям при неподходящем профиле нагрузки или создать сложность технического обслуживания, которая владельцу не требуется.

Как закупочной команде более эффективно сравнивать предложения

Более эффективная модель оценки объединяет техническое соответствие, экономику жизненного цикла и надёжность исполнения. Даже простая матрица эффективнее, чем сравнение только основных коммерческих предложений.

По возможности просите участников тендера чётко указывать гарантируемые потери и явно предоставлять перечень отклонений, а не прятать их в технических приложениях. Скрытые исключения часто становятся источником ложной ценовой конкурентоспособности.

Вопросы, которые стоит задать до заключения договора

Закупочным командам не обязательно становиться разработчиками трансформаторов, однако они должны добиваться ясности в областях, которые чаще всего приводят к коммерческим сожалениям.

• Какой профиль нагрузки был принят при выборе этой номинальной мощности?
• Как учитывались потери холостого хода и нагрузки при сравнении предложений?
• Какие условия окружающей среды использовались при проектировании?
• Какие комплектующие входят в поставку, исключены из неё или предлагаются опционально?
• Какие испытания являются стандартными и какие из них можно контролировать при приёмке на заводе?
• Какие параметры предложения отличаются от требований тендерной документации?
• Какие задачи технического обслуживания предполагаются в течение первых пяти лет?
• Какие задержки проекта могут возникнуть из-за ограничений при транспортировке или подготовке объекта?

Эти вопросы обычно показывают, предлагает ли поставщик хорошо подобранное решение или лишь внешне соответствующее коммерческое предложение.

Реальное решение о закупке

При закупке масляного силового трансформатора коммерческое решение редко сводится к приобретению «лучшего» трансформатора в абстрактном смысле. Речь идёт о выборе спецификации, соответствующей фактическому режиму работы, у производителя, способного обеспечить стабильное качество, с такими характеристиками потерь и обслуживания, которые имеют смысл на протяжении всего срока службы оборудования.

Поэтому наиболее полезный принцип закупки прост: рассматривайте цену трансформатора как один из исходных показателей, а не как само решение. Когда покупатели строят обсуждение вокруг поведения нагрузки, экономики потерь, рисков надёжности и рисков исполнения, оценку предложений гораздо сложнее исказить и значительно легче обосновать.
