Problèmes des transformateurs basse tension : causes courantes de la surchauffe et des défaillances prématurées

Cela commence généralement par une plainte qui semble simple : l’armoire paraît plus chaude que d’habitude, le bourdonnement du transformateur semble plus aigu ou les dispositifs de protection se déclenchent sans court-circuit apparent. Lors des opérations de maintenance, ces signes sont faciles à minimiser lorsque l’équipement continue de fonctionner. Pourtant, un transformateur basse tension qui fonctionne constamment au-dessus de sa plage thermique normale revient rarement à la normale de lui-même. La chaleur s’accumule lentement, l’isolation vieillit plus rapidement que prévu, les bornes se desserrent davantage et ce qui semblait être un simple problème d’entretien se transforme en arrêts répétés et en nécessité de remplacement.

De nombreuses personnes chargées de la maintenance sur site rencontrent la même frustration. Un transformateur est remplacé, resserré ou nettoyé, mais la surchauffe réapparaît. Cela signifie généralement que la première intervention a traité le symptôme et non la cause. Si vous recherchez la cause d’une élévation récurrente de température ou d’une durée de vie anormalement courte d’un transformateur basse tension, la meilleure approche n’est pas de vous fier aux seuls symptômes visibles. Il faut remonter aux conditions de charge, à l’environnement d’installation, à la qualité des connexions électriques et à l’état interne jusqu’à ce que le phénomène soit compris.

La difficulté vient du fait que la surchauffe ne résulte pas d’un seul défaut. Dans les applications réelles, plusieurs problèmes mineurs se superposent souvent : un départ légèrement surchargé, une mauvaise circulation de l’air à l’intérieur d’une armoire, des charges riches en harmoniques, une accumulation de poussière et un point de connexion qui n’assure plus un contact complet. Aucun de ces problèmes ne provoque nécessairement une défaillance immédiate, mais leur combinaison pousse le transformateur dans une situation où le vieillissement prématuré devient presque inévitable.

Quand le problème de température n’est pas vraiment uniquement lié à la température

Une erreur courante lors des interventions consiste à traiter la chaleur comme un événement isolé. On vérifie le thermomètre externe, on constate un point chaud et on se concentre uniquement sur le refroidissement. Pourtant, la surchauffe est souvent le résultat visible d’une contrainte électrique, d’un desserrage mécanique ou d’une inadéquation de l’installation. Si la surface du transformateur est plus chaude que prévu, il est utile de se poser une question plus pertinente : qu’est-ce qui augmente les pertes à cet instant, à cet endroit et avec ce profil de charge ?

Dans les systèmes de distribution basse tension, l’excès de chaleur se manifeste généralement de quatre façons. Premièrement, l’ensemble de l’unité fonctionne à une température élevée parce que la demande réelle est proche ou supérieure à la plage de fonctionnement prévue du transformateur. Deuxièmement, une zone devient sensiblement plus chaude en raison d’un point de résistance local, souvent au niveau des bornes ou des connexions de barres conductrices. Troisièmement, la chaleur augmente pendant certaines heures de fonctionnement parce que le profil de charge est irrégulier plutôt que constant. Quatrièmement, la température du transformateur semble acceptable au début, mais l’isolation interne vieillit prématurément parce que la présence d’harmoniques et les cycles répétés accroissent les contraintes internes.

Ces différences sont importantes. Une élévation globale de température suggère un problème de charge, de conditions ambiantes ou de sélection de conception. Un point chaud unique indique plus fortement un problème de qualité de connexion ou de bobinage local. Des variations de température liées aux équipes de production suggèrent souvent un comportement de charge lié au processus. Si vous ne distinguez pas ces phénomènes, il est facile de consacrer du temps à une mauvaise action corrective.

La surcharge est évidente, mais la surcharge partielle est plus difficile à détecter

La plupart des techniciens savent qu’une surcharge provoque un échauffement. Le problème le plus difficile est la surcharge partielle, qui ne semble pas importante lors d’une inspection rapide. Un transformateur peut paraître acceptable lorsqu’il est contrôlé pendant une période normale, alors qu’en utilisation réelle il subit des pics de demande répétés, une charge déséquilibrée entre les phases ou de longues périodes proches de la limite supérieure. Ces conditions peuvent provoquer une contrainte thermique cumulative sans déclencher immédiatement les dispositifs de protection.

Une habitude pratique consiste à ne plus se fier à une seule mesure ponctuelle. Si un transformateur basse tension surchauffe principalement dans les conditions réelles de fonctionnement, la charge doit être examinée dans le temps et pas uniquement pendant une période calme de maintenance. Vérifiez si une phase supporte systématiquement une charge supérieure aux autres, si les démarrages de moteurs se produisent en série, si des équipements saisonniers ont récemment été ajoutés ou si la configuration d’alimentation a été modifiée après d’autres interventions dans le tableau.

Le déséquilibre des charges entre phases mérite une attention particulière. Même lorsque la charge totale semble acceptable, un déséquilibre peut provoquer un échauffement localisé et des contraintes magnétiques inégales. Ce phénomène est plus probable dans les installations où les circuits ont été prolongés progressivement au fil du temps. Après plusieurs cycles de maintenance ou des ajustements de production, la distribution initiale peut ne plus correspondre à la répartition réelle des charges.

Les connexions se dégradent discrètement avant de provoquer une défaillance grave

Les connexions desserrées ou contaminées comptent parmi les causes les plus courantes de surchauffe persistante. Une borne n’a pas besoin d’être complètement desserrée pour provoquer des problèmes. Une pression de contact légèrement réduite, une accumulation d’oxydes, des vibrations ou un couple de serrage incorrect peuvent augmenter suffisamment la résistance pour créer un point chaud sous charge. Comme le transformateur continue de fonctionner, le problème peut rester dissimulé jusqu’à ce que l’isolation voisine durcisse, noircisse ou se fissure.

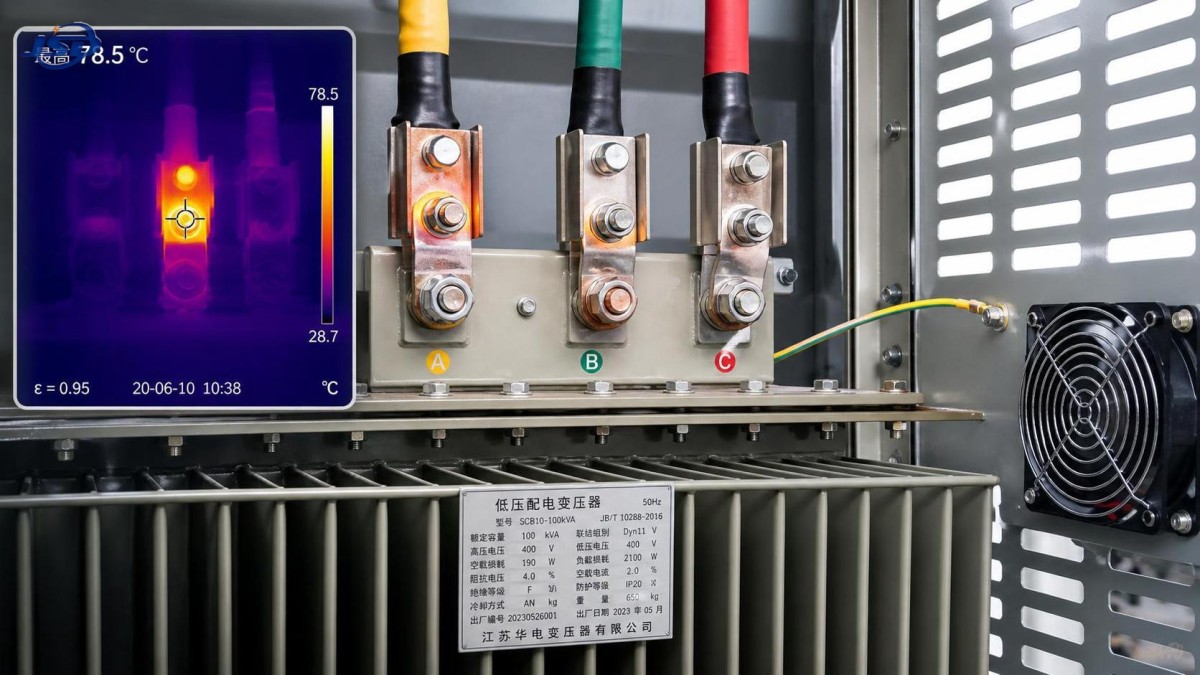

Lors du contrôle des connexions, une inspection visuelle ne suffit pas. Une borne peut sembler acceptable tout en surchauffant. Les signes à comparer comprennent la décoloration, la fragilisation de l’isolation près d’une cosse, une température asymétrique entre des bornes similaires et une odeur après un fonctionnement prolongé. Si une caméra thermique est disponible, elle est particulièrement utile, car elle permet de déterminer si la chaleur est concentrée au niveau du joint, se propage dans le conducteur ou provient de l’intérieur de l’unité.

La qualité des travaux réalisés après une maintenance précédente constitue un autre point à prendre en compte. Des connexions ayant été manipulées plusieurs fois peuvent être plus vulnérables si les surfaces n’ont pas été correctement nettoyées, si la quincaillerie a été réutilisée sans précaution ou si la séquence de serrage n’était pas régulière. Les cycles répétés de chauffage et de refroidissement peuvent également réduire progressivement la pression de contact, en particulier dans les environnements soumis aux vibrations.

Les problèmes de ventilation sont souvent dissimulés dans la configuration de l’installation

Tous les problèmes de surchauffe ne sont pas d’origine électrique. Certains sont liés à la manière dont le transformateur est installé. Une unité placée dans un compartiment exigu, à proximité d’une autre source de chaleur ou dans un espace où la circulation de l’air est obstruée peut fonctionner à une température plus élevée, même avec une charge normale. Ce problème est facile à négliger dans les locaux réaménagés et les zones de distribution compactes où des équipements supplémentaires ont été ajoutés après la conception initiale.

La poussière et les résidus d’huile aggravent le problème. Ils ne provoquent pas toujours une défaillance immédiate, mais ils réduisent la dissipation thermique et peuvent retenir la chaleur autour des surfaces et des points de connexion. Dans les sites industriels, les contaminants en suspension dans l’air font souvent partie des conditions quotidiennes. Un transformateur thermiquement acceptable lorsqu’il était propre peut donc devenir limite après plusieurs mois de fonctionnement.

Les équipes de maintenance se concentrent parfois sur le transformateur lui-même et ignorent les changements intervenus autour de celui-ci. Un chemin de câbles, une cloison ou des matériaux empilés récemment installés à proximité peuvent gêner le refroidissement. Même une porte désormais maintenue fermée pendant le fonctionnement, alors qu’elle était auparavant ouverte, peut modifier le profil de température à l’intérieur du local ou de l’armoire.

Les problèmes de qualité de l’alimentation réduisent la durée de vie même lorsque le courant de charge semble raisonnable

Si les relevés de courant ne semblent pas excessifs alors que le transformateur fonctionne toujours à chaud, il faut prêter attention au type de charge. Les charges non linéaires peuvent introduire des harmoniques qui augmentent les pertes et l’échauffement. Ce point est particulièrement important lorsque des variateurs de vitesse, des alimentations électroniques, des équipements de recharge ou des systèmes similaires font partie du réseau. Le transformateur peut ne pas sembler surchargé au sens habituel, alors que les contraintes internes sont supérieures aux prévisions.

Les harmoniques peuvent également compliquer le diagnostic, car leurs symptômes ressemblent à ceux d’autres problèmes. On peut observer une élévation de température, des déclenchements intempestifs, des modifications du bruit ou une usure accélérée de l’isolation sans explication simple par une surcharge. Dans ces cas, l’examen du seul courant RMS est souvent insuffisant. Il est utile d’analyser la composition des charges raccordées et, lorsque cela est possible, d’évaluer la qualité de la forme d’onde plutôt que de supposer que tous les courants ont le même effet thermique.

Des fluctuations fréquentes de tension peuvent ajouter une contrainte supplémentaire. Les variations électriques répétées, surtout lorsqu’elles sont associées à des charges cycliques, contribuent à la fatigue thermique. À terme, cela réduit la durée de vie de l’isolation, dégrade les performances diélectriques et augmente le risque qu’un transformateur commence à tomber en panne prématurément, même si aucun défaut spectaculaire n’a été enregistré.

Le vieillissement de l’isolation est généralement l’aboutissement du problème, et non son point de départ

Lorsqu’un transformateur tombe prématurément en panne, on dit souvent que l’isolation s’est détériorée, mais celle-ci se dégrade rarement sans raison. Il est plus exact de considérer les dommages de l’isolation comme la conséquence de conditions antérieures : chaleur excessive, pénétration d’humidité, contamination, mauvaise ventilation, surcharge ou fonctionnement prolongé avec des points chauds non résolus. Si la cause première subsiste, le simple remplacement du transformateur risque de relancer le même cycle de défaillance.

C’est l’une des raisons pour lesquelles les registres de maintenance sont importants. Si des épisodes répétés d’échauffement inexpliqué, des odeurs, des zones de bornes noircies ou une augmentation de charge sans réévaluation de la capacité ont été constatés, ces éléments doivent être considérés comme liés plutôt que comme des incidents séparés. En pratique, une défaillance prématurée laisse généralement de petits signes avant de provoquer une interruption sérieuse.

Une méthode de diagnostic plus fiable sur site

Au lieu de procéder directement au remplacement, commencez par distinguer les causes externes des causes internes. Les causes externes comprennent l’inadéquation de la charge, le déséquilibre entre phases, les mauvaises connexions, les restrictions de ventilation, la contamination et la chaleur ambiante. Les causes internes comprennent les problèmes de bobinage, la détérioration de l’isolation, des pertes anormales liées au circuit magnétique ou des dommages qui ne sont plus clairement visibles de l’extérieur.

Une séquence pratique est souvent plus efficace qu’une inspection générale réalisée en une seule fois. Premièrement, comparez la charge réelle de fonctionnement dans le temps et pour chaque phase. Deuxièmement, inspectez tous les points de connexion accessibles à la recherche de signes d’échauffement résistif. Troisièmement, examinez les conditions de refroidissement du local et de l’armoire telles qu’elles se présentent en fonctionnement normal, et pas seulement lors de l’accès pour la maintenance. Quatrièmement, déterminez si le type de charge raccordée a changé. Ce n’est qu’après ces vérifications qu’il devient pertinent d’approfondir l’évaluation d’un défaut interne.

Si un remplacement ou une modification du système devient nécessaire, la sélection doit être liée aux conditions réelles de fonctionnement plutôt qu’à la seule plaque signalétique. Dans certains systèmes de distribution, un équipement tel que le transformateur de distribution de puissance immergé dans l’huile 10 kV/0,4 kV peut être envisagé dans le cadre d’une solution plus globale lorsque le mode de refroidissement, l’environnement d’application et le comportement de la charge doivent être mieux adaptés. La leçon essentielle n’est pas de considérer le changement de modèle comme un raccourci, mais de s’assurer que le type de transformateur choisi correspond aux conditions réelles de service.

Les signes indiquant qu’un remplacement est préférable à une nouvelle réparation temporaire

Il arrive un moment où le resserrage, le nettoyage et la surveillance répétés ne constituent plus une maintenance efficace. Si la surchauffe réapparaît après une correction appropriée des connexions, si les surfaces d’isolation montrent une détérioration progressive, si les changements d’odeur ou de bruit persistent sans explication externe ou si le transformateur ne correspond plus à la structure actuelle des charges, poursuivre les interventions temporaires peut seulement accroître le risque d’arrêt.

Cela ne signifie pas que tout transformateur chaud doit être remplacé. La décision doit dépendre de la possibilité de supprimer la cause première et de l’adéquation de l’unité existante au système qu’elle dessert. Un transformateur installé à l’origine pour un certain profil de fonctionnement peut rencontrer des difficultés après des années de modifications de la distribution, d’ajouts de charges et de changements des conditions du site. Dans ce cas, la maintenance devient une succession de compromis tant que l’inadéquation fondamentale n’est pas corrigée.

Réduire les défauts récurrents après la réparation immédiate

Une fois la cause de la surchauffe identifiée, la prévention des récidives repose généralement sur la rigueur appliquée aux détails. Vérifiez à nouveau le couple de serrage après des intervalles de maintenance appropriés si l’installation est soumise à des vibrations ou à des cycles thermiques. Maintenez les voies de ventilation dégagées et évitez que des ajouts voisins ne bloquent la dissipation thermique. Contrôlez la répartition des phases lors de l’ajout de nouveaux circuits au lieu de les raccorder simplement là où de l’espace est disponible. Lorsque les charges non linéaires augmentent, intégrez l’analyse de la qualité de l’alimentation au programme de maintenance plutôt que d’attendre des plaintes liées à une température inexpliquée.

Il est également utile de ne plus considérer la température du transformateur comme un élément de maintenance isolé. La température doit être interprétée avec le profil de charge, l’environnement et l’état des connexions. Cette habitude permet de détecter beaucoup plus facilement l’évolution du problème. Un transformateur basse tension qui chauffe uniquement pendant les pics de l’après-midi ne présente pas le même phénomène qu’un transformateur ayant un seul point chaud au niveau d’une borne ou qu’une unité dont la température augmente progressivement mois après mois.

Pour les équipes chargées du support après-vente, l’état d’esprit le plus utile est simple : la surchauffe est généralement un indice, et non l’ensemble du problème. En suivant attentivement cet indice, de nombreuses défaillances prématurées deviennent plus faciles à comprendre et moins susceptibles de se reproduire. Et lorsque le remplacement constitue la bonne décision, qu’il s’agisse du même type d’équipement ou d’un matériel mieux adapté à l’application, tel qu’un transformateur de distribution de puissance immergé dans l’huile 10 kV/0,4 kV, la décision repose sur une analyse plus solide et moins réactive.
