Problemas de los transformadores de baja tensión: causas comunes del sobrecalentamiento y las fallas prematuras

Por lo general, todo comienza con una queja que parece sencilla: el armario se siente más caliente de lo habitual, el zumbido del transformador parece más intenso o los dispositivos de protección se disparan sin que exista un cortocircuito evidente. Durante las tareas de mantenimiento, es fácil restar importancia a estas señales mientras el equipo siga funcionando. Sin embargo, un transformador de baja tensión que continúa operando por encima de su rango térmico normal rara vez “se recupera por sí solo”. El calor se acumula lentamente, el aislamiento envejece más rápido de lo esperado, los terminales se aflojan aún más y lo que parecía un pequeño problema de servicio se convierte en paradas repetidas y presión para reemplazar el equipo.

Muchas personas encargadas del mantenimiento en campo se enfrentan a la misma frustración. Se reemplaza, se aprieta o se limpia un transformador, pero el sobrecalentamiento vuelve a aparecer. Esto suele significar que la primera reparación trató el síntoma, no la causa. Si está diagnosticando un transformador de baja tensión con aumentos recurrentes de temperatura o una vida útil inesperadamente corta, el mejor enfoque no es adivinar basándose en los síntomas superficiales. Lo adecuado es analizar retrospectivamente las condiciones de carga, el entorno de instalación, la calidad de las conexiones eléctricas y el estado interno hasta que el patrón tenga sentido.

La dificultad radica en que el sobrecalentamiento no procede de una única avería. En las aplicaciones reales, suelen coincidir varios problemas pequeños: un alimentador ligeramente sobrecargado, una circulación de aire deficiente dentro de un armario, cargas con alto contenido armónico, acumulación de polvo y un punto de conexión que ya no mantiene un contacto completo. Ninguno de estos factores provoca siempre una avería inmediata, pero juntos llevan al transformador a una condición en la que el envejecimiento prematuro se vuelve prácticamente inevitable.

Cuando el problema de temperatura no es realmente “solo temperatura”

Un error habitual en las tareas de servicio es tratar el calor como un hecho aislado. Alguien comprueba el termómetro externo, observa un punto caliente y se concentra únicamente en la refrigeración. Sin embargo, el sobrecalentamiento suele ser el resultado visible de un esfuerzo eléctrico, una holgura mecánica o una instalación inadecuada. Si la superficie del transformador está más caliente de lo esperado, conviene plantear una pregunta más útil:¿qué está haciendo que aumenten las pérdidas en este momento, en esta ubicación y con este patrón de carga?

En los sistemas de distribución de baja tensión, el exceso de calor suele manifestarse de una de cuatro maneras. En primer lugar, toda la unidad funciona caliente porque la demanda real se acerca demasiado al rango de funcionamiento previsto del transformador o lo supera. En segundo lugar, una zona se calienta notablemente más debido a un punto de resistencia local, normalmente en los terminales o en las conexiones de las barras conductoras. En tercer lugar, la temperatura aumenta durante determinadas horas de trabajo porque el perfil de carga es irregular y no constante. En cuarto lugar, la temperatura del transformador parece aceptable al principio, pero el aislamiento interno envejece prematuramente porque el contenido armónico y los ciclos repetidos incrementan el esfuerzo interno.

Estas diferencias son importantes. Un aumento general de temperatura apunta a la carga, las condiciones ambientales o la selección del diseño. Un único punto caliente indica con mayor probabilidad un problema de calidad de la conexión o un problema localizado del devanado. Las variaciones de temperatura relacionadas con los turnos de operación suelen indicar un comportamiento de carga asociado al proceso. Si no se separan estos patrones, es fácil dedicar tiempo a una reparación incorrecta.

La sobrecarga es evidente, pero la sobrecarga parcial es más fácil de pasar por alto

La mayoría de los técnicos sabe que la sobrecarga provoca calentamiento. El problema más difícil es la sobrecarga parcial, que no parece dramática durante una inspección rápida. Un transformador puede parecer adecuado cuando se comprueba durante un periodo normal, mientras que en el uso real experimenta demandas máximas repetidas, cargas desequilibradas entre fases o periodos prolongados cerca del límite superior. Estas condiciones pueden producir un esfuerzo térmico acumulado sin activar inmediatamente los dispositivos de protección.

Una práctica útil consiste en dejar de depender de una única medición puntual. Si un transformador de baja tensión se sobrecalienta principalmente durante las condiciones reales de trabajo, la carga debe revisarse a lo largo del tiempo y no solo durante un intervalo de servicio tranquilo. Compruebe si una fase soporta sistemáticamente más carga que las demás, si los arranques de los motores se producen en grupos, si se han añadido recientemente equipos estacionales o si la configuración de alimentación cambió después de otras modificaciones en el cuadro.

La carga desequilibrada entre fases merece una atención especial. Aunque la carga total parezca aceptable, el desequilibrio puede generar calentamiento localizado y esfuerzos magnéticos desiguales. Esto es más probable en instalaciones cuyos circuitos se han ampliado gradualmente con el tiempo. Después de varios ciclos de mantenimiento o ajustes de producción, la distribución original puede dejar de reflejar la configuración de carga real.

Las conexiones fallan silenciosamente antes de hacerlo de forma grave

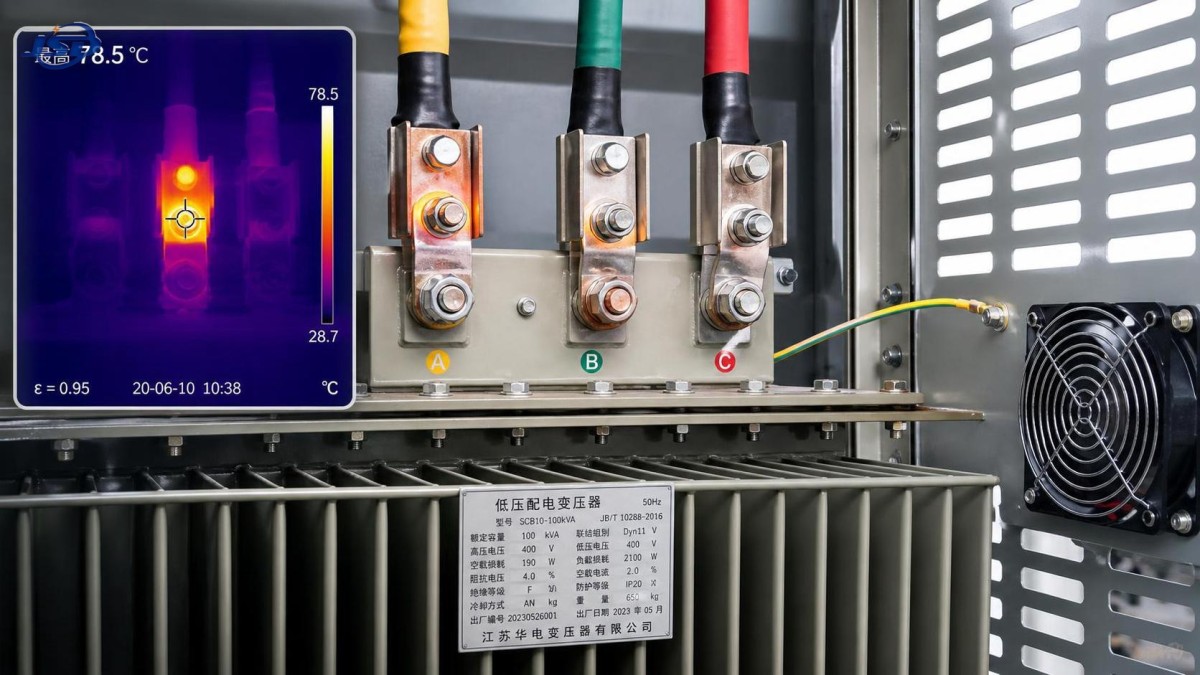

Las conexiones flojas o contaminadas se encuentran entre las causas más comunes del sobrecalentamiento persistente. Un terminal no tiene que estar completamente flojo para generar problemas. Una presión de contacto ligeramente reducida, la acumulación de óxido, las vibraciones o un par de apriete incorrecto pueden aumentar la resistencia lo suficiente como para crear un punto caliente bajo carga. Como el transformador sigue funcionando, el problema puede permanecer oculto hasta que el aislamiento cercano se endurezca, se oscurezca o se agriete.

Al comprobar las conexiones, la inspección visual no es suficiente. Un terminal puede parecer aceptable y aun así sobrecalentarse. Entre los indicios que conviene comparar se encuentran la decoloración, la fragilidad del aislamiento cerca de un terminal de cable, la temperatura asimétrica entre terminales similares y el olor después de un funcionamiento prolongado. Si se dispone de termografía, resulta especialmente útil en este caso, ya que permite determinar si el calor se concentra en la unión, se extiende hacia el conductor o procede de una zona más profunda de la unidad.

Otro problema es la calidad de los trabajos posteriores a tareas de mantenimiento anteriores. Las conexiones que han sido manipuladas varias veces pueden ser más vulnerables si las superficies no se limpiaron correctamente, si los herrajes se reutilizaron sin el debido cuidado o si la secuencia de apriete fue irregular. Los ciclos repetidos de calentamiento y enfriamiento también pueden reducir gradualmente la presión de contacto, especialmente en entornos con vibraciones.

Los problemas de ventilación suelen ocultarse en la disposición de la instalación

No todos los problemas de sobrecalentamiento son eléctricos. Algunos se deben a la forma en que está instalado el transformador. Una unidad colocada en un compartimento estrecho, cerca de otra fuente de calor o en un espacio con el flujo de aire bloqueado puede funcionar a mayor temperatura incluso con una carga normal. Esto se pasa fácilmente por alto en salas adaptadas y zonas de distribución compactas donde se ha añadido equipo después del diseño original.

El polvo y los residuos de aceite empeoran el problema. No siempre provocan una avería inmediata, pero reducen la disipación térmica y pueden atrapar el calor alrededor de las superficies y los puntos de conexión. En los emplazamientos industriales, los contaminantes transportados por el aire forman parte a menudo de la realidad diaria, por lo que un transformador que era térmicamente adecuado cuando estaba limpio puede convertirse en una unidad con un margen insuficiente después de meses de funcionamiento.

Los equipos de mantenimiento a veces se concentran únicamente en el transformador e ignoran los cambios producidos a su alrededor. Una nueva bandeja de cables, un panel divisorio o materiales apilados cerca pueden interferir con la refrigeración. Incluso una puerta que ahora se mantiene cerrada habitualmente, aunque antes permaneciera abierta durante el funcionamiento, puede modificar el patrón de temperatura dentro de la sala o del armario.

Los problemas de calidad de la energía acortan la vida útil incluso cuando la corriente de carga parece razonable

Si las lecturas de corriente no parecen extremas, pero el transformador sigue funcionando caliente, preste atención al tipo de carga. Las cargas no lineales pueden introducir armónicos que aumentan las pérdidas y el calentamiento. Esto es especialmente relevante cuando en la red existen variadores de velocidad, fuentes de alimentación electrónicas, equipos de carga o sistemas similares. Es posible que el transformador no parezca sobrecargado en el sentido habitual, pero el esfuerzo interno puede ser superior al esperado.

Los armónicos también pueden dificultar el diagnóstico porque sus síntomas imitan otros problemas. Puede observarse un aumento de temperatura, disparos intempestivos, cambios en el ruido o un desgaste acelerado del aislamiento sin una explicación sencilla basada en la sobrecarga. En estos casos, observar únicamente la corriente RMS suele ser insuficiente. Conviene revisar la composición de las cargas conectadas y, cuando sea posible, evaluar la calidad de la forma de onda en lugar de suponer que toda la corriente produce el mismo efecto térmico.

Las fluctuaciones frecuentes de tensión pueden añadir otra capa de esfuerzo. Las variaciones eléctricas repetidas, especialmente cuando se combinan con cargas cíclicas, contribuyen a la fatiga térmica. Con el tiempo, esto se traduce en una vida útil más corta del aislamiento, un rendimiento dieléctrico más débil y una mayor probabilidad de que un transformador comience a fallar “prematuramente”, aunque nunca se haya registrado una avería única y grave.

El envejecimiento del aislamiento suele ser el punto final, no el inicio

Cuando un transformador falla prematuramente, a menudo se dice que el aislamiento “se deterioró”, pero el aislamiento rara vez se degrada sin motivo. Es más preciso considerar los daños en el aislamiento como el resultado de condiciones anteriores: calor excesivo, penetración de humedad, contaminación, ventilación deficiente, sobrecarga o funcionamiento prolongado con puntos calientes sin resolver. Si la causa raíz permanece, reemplazar únicamente el transformador puede limitarse a reiniciar el mismo ciclo de fallos.

Esta es una de las razones por las que los registros de mantenimiento son importantes. Si se han producido episodios repetidos de calentamiento inexplicado, olor, zonas oscurecidas en los terminales o ampliaciones de carga sin revisar la capacidad, estos detalles deben tratarse como elementos relacionados y no como incidentes separados. En la práctica, una falla prematura suele dejar pequeñas señales de advertencia antes de convertirse en una interrupción grave.

Un método de diagnóstico más fiable en campo

En lugar de pasar directamente al reemplazo, comience separando el problema entre posibles causas externas e internas. Entre las causas externas se incluyen la incompatibilidad de la carga, el desequilibrio de fases, las conexiones deficientes, las restricciones de ventilación, la contaminación y el calor ambiental. Las causas internas incluyen problemas en los devanados, deterioro del aislamiento, pérdidas anormales relacionadas con el núcleo o daños que ya no se muestran claramente desde el exterior.

Una secuencia práctica suele funcionar mejor que una inspección general realizada de una sola vez. Primero, compare la carga de funcionamiento real a lo largo del tiempo y por fase. Segundo, inspeccione todos los puntos de conexión accesibles en busca de señales de calentamiento resistivo. Tercero, revise las condiciones de refrigeración de la sala y del armario tal como existen durante el funcionamiento normal, no solo durante el acceso para mantenimiento. Cuarto, considere si ha cambiado el tipo de carga conectada. Solo después de revisar estos aspectos tiene sentido avanzar con mayor profundidad hacia la evaluación de una falla interna.

Si resulta necesario reemplazar el equipo o ajustar el sistema, la selección debe basarse en el entorno real de funcionamiento y no únicamente en la placa de características. En algunos sistemas de distribución, equipos como el transformador de distribución de potencia sumergido en aceite de 10kV/0.4kV pueden considerarse como parte de una solución más amplia cuando es necesario adaptar con mayor precisión el método de refrigeración, el entorno de aplicación y el comportamiento de la carga. La lección útil no es considerar el cambio de modelo como un atajo, sino asegurarse de que el tipo de transformador elegido se ajuste a las condiciones reales de servicio.

Señales que indican que conviene reemplazar el equipo en lugar de aplicar otra solución temporal

Llega un momento en que volver a apretar, limpiar y supervisar ya no puede considerarse un mantenimiento eficaz. Si el sobrecalentamiento reaparece después de corregir adecuadamente la conexión, si las superficies del aislamiento muestran un deterioro progresivo, si continúan los cambios de olor o ruido sin una explicación externa o si el transformador ya no se adapta a la estructura de carga actual, continuar con trabajos correctivos temporales puede aumentar únicamente el riesgo de paradas.

Esto no significa que todo transformador caliente deba reemplazarse. Significa que la decisión debe depender de si la causa raíz puede eliminarse y de si la unidad existente sigue siendo adecuada para el sistema al que presta servicio. Un transformador instalado originalmente para un determinado patrón de funcionamiento puede tener dificultades después de años de cambios en la distribución, ampliaciones de carga y modificaciones de las condiciones del emplazamiento. En ese caso, el mantenimiento se convierte en una serie de compromisos si no se aborda la incompatibilidad subyacente.

Cómo reducir las averías repetidas después de la reparación inmediata

Una vez identificada la causa del sobrecalentamiento, evitar que vuelva a producirse suele depender de la disciplina aplicada a los pequeños detalles. Vuelva a comprobar el par de apriete después de los intervalos de servicio adecuados si la instalación está sometida a vibraciones o ciclos térmicos. Mantenga despejadas las vías de ventilación y evite que las ampliaciones cercanas bloqueen la disipación del calor. Revise la distribución de las fases cuando se añadan nuevos circuitos, en lugar de conectarlos donde simplemente haya espacio disponible. Cuando aumenten las cargas no lineales, incluya la revisión de la calidad de la energía en la planificación del mantenimiento en vez de esperar a recibir quejas por temperaturas inexplicables.

También es útil dejar de tratar la temperatura del transformador como un único elemento de mantenimiento. La temperatura debe interpretarse junto con el patrón de carga, el entorno y el estado de las conexiones. Este hábito facilita mucho la identificación de los cambios en la naturaleza del problema. Un transformador de baja tensión que funciona caliente solo durante los picos de la tarde cuenta una historia diferente a la de uno con un único terminal caliente o a la de otro cuya temperatura aumenta gradualmente mes a mes.

Para los equipos encargados del soporte posventa, la forma de pensar más útil es sencilla: el sobrecalentamiento suele ser una evidencia, no el problema completo. Si se sigue cuidadosamente esa evidencia, muchas fallas prematuras resultan más fáciles de comprender y menos propensas a repetirse. Y cuando el reemplazo es la decisión adecuada, ya sea por el mismo tipo de equipo o por otro más adecuado para la aplicación, como un transformador de distribución de potencia sumergido en aceite de 10kV/0.4kV, la decisión estará mejor fundamentada y será menos reactiva.
