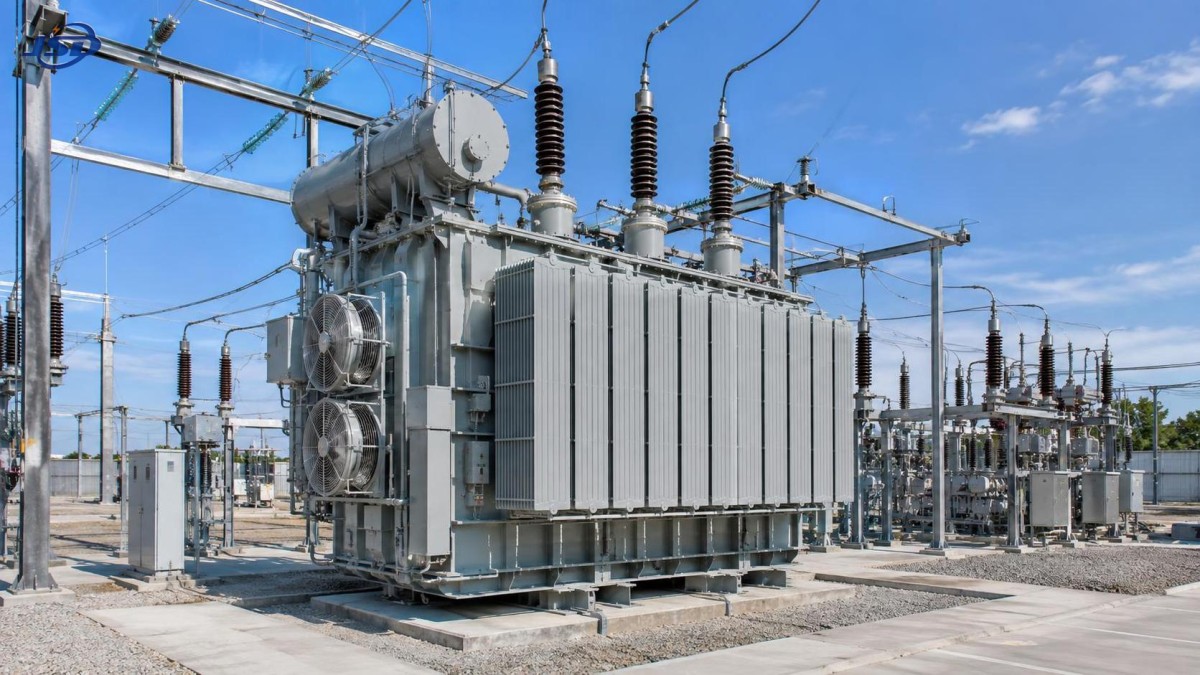

Ключевые технические характеристики силовых трансформаторов с медными обмотками для тендеров на подстанции энергосистемы

При проведении тендера на закупку для энергосистемы не следует рассматривать медные обмотки как краткий показатель качества трансформатора. Медь часто является предпочтительным проводниковым материалом для ответственных подстанционных применений благодаря своим электрическим и механическим характеристикам, однако решения о закупке по-прежнему зависят от полного проекта: потерь, координации изоляции, охлаждения, поведения при коротком замыкании, интерфейсов, испытаний и способности поставщика документально подтвердить предлагаемое оборудование.

Длясилового трансформатора с медными обмоткаминаиболее целесообразный подход к тендеру состоит в том, чтобы сначала определить режим эксплуатации, а затем требовать от участников указывать гарантированные значения и проектные допущения по единой спецификации. Это делает предложения сопоставимыми и снижает риск выбора агрегата, который выглядит соответствующим паспортным данным, но плохо подходит для сети.

Начинайте с эксплуатационного режима, а не с материала проводника

Номинальная мощность и первичное/вторичное напряжение определяют базовый размер трансформатора, но не описывают интенсивность его работы. Перед подготовкой технических требований необходимо определить ожидаемый профиль нагрузки, роль трансформатора, схему сети, условия окружающей среды, высоту над уровнем моря, внутреннюю или наружную установку и вероятное дальнейшее расширение.

Трансформатор, питающий слабо нагруженный распределительный фидер, имеет иные приоритеты, чем трансформатор для промышленного процесса, подключения возобновляемых источников энергии или критически важной городской подстанции. Повторяющиеся перегрузки, частая работа переключателя ответвлений, гармонические токи, недостаточная вентиляция и высокие уровни токов короткого замыкания могут изменить требования к проекту.

Медные обмотки могут давать практические преимущества там, где важны компактная конструкция, механическая прочность и тепловые характеристики. Однако конструкция с медными обмотками и недостаточным запасом по охлаждению или ненадёжными деталями изоляции не становится автоматически более выгодной покупкой, чем хорошо спроектированная альтернатива. Поэтому в тендере конструкцию медных обмоток следует оценивать как один из элементов определённого пакета эксплуатационных характеристик.

Указывайте потери как гарантированные значения

Потери относятся к наиболее важным коммерческим и техническим параметрам сравнения, поскольку они влияют на эксплуатационные расходы в течение всего срока службы трансформатора. В тендерной документации следует разделять потери холостого хода и потери нагрузки, а не запрашивать общее заявление о том, что трансформатор имеет «высокую эффективность».

Потери холостого хода возникают всякий раз, когда трансформатор находится под напряжением, и главным образом связаны с магнитопроводом. Потери нагрузки растут с током и зависят от сопротивления обмоток, добавочных потерь, расположения проводников и условий охлаждения. Поставщик может оптимизировать один показатель, допуская рост другого, поэтому закупочная группа должна получить оба значения для заявленных номинала, положения ответвления и режима охлаждения.

Запросите у участников указание температурной базы, используемой для гарантий по потерям нагрузки, а также порядка учёта вспомогательной мощности оборудования охлаждения. Трансформатор, рассчитанный на работу с вентиляторами или насосами в течение значительных периодов, не следует оценивать только по номиналу базового охлаждения, не отражающему фактическую практику эксплуатации.

Конструкция изоляции должна соответствовать площадке и системе

Одного класса напряжения недостаточно для задания изоляции. Система изоляции должна выдерживать нормальное рабочее напряжение, коммутационные процессы, перенапряжения от молний, где это применимо, и воздействия окружающей среды, ожидаемые на месте установки. В тендерных требованиях должны быть чётко указаны уровни изоляции, конфигурация выводов, режим нейтрали и условия системы, относящиеся к трансформатору.

Для масляных агрегатов качество системы изоляции зависит не только от самого масла. Изоляция обмоток, покрытие проводников, прессшпановые конструкции, опоры выводов, зажимные устройства, сохранение масла и контроль влаги работают совместно. Требования к герметичному баку, расширителю или другим системам компенсации расширения масла должны соответствовать стратегии технического обслуживания владельца и климатическим условиям.

Пределы превышения температуры также требуют пристального внимания. Более низкое превышение температуры может обеспечить полезный тепловой запас, но корректное требование зависит от режима нагрузки, охлаждающей среды, ожидаемого срока службы конструкции и применяемых изоляционных материалов. Требование нереалистично низкого превышения без учёта режима системы может увеличить стоимость и габариты, не решая реальную эксплуатационную проблему.

Выбор охлаждения влияет на мощность, обслуживание и надёжность

Режим охлаждения следует выбирать исходя из требуемой нагрузки, а не копировать из предыдущего тендера. Конструкции с естественным охлаждением проще и меньше зависят от вспомогательного оборудования. Ступени с принудительным воздушным или масляным охлаждением могут обеспечить более высокую мощность при меньшей занимаемой площади, но требуют вентиляторов, насосов, цепей управления, сигнализации и обслуживания.

В тендере следует указать требуемую номинальную мощность на каждой ступени охлаждения, ожидаемую логику управления, требования к резервированию вспомогательного оборудования, а также функции сигнализации или отключения, необходимые при аварийных состояниях. Следует также потребовать от поставщика объяснить, какая мощность остаётся доступной при недоступности группы вентиляторов, насоса или связанного компонента управления.

Этот вопрос становится ещё важнее на стеснённых подстанциях. Компактный трансформатор с интенсивным охлаждением может выглядеть привлекательным при рассмотрении предложений, однако на фактической площадке должен быть обеспечен доступ для очистки радиаторов, замены вентиляторов, отбора проб масла и будущих осмотров.

Стойкость к короткому замыканию — это требование к конструкции, а не формальная отметка

Аварийные режимы сети могут создавать значительные электромагнитные и механические усилия в обмотках трансформатора. Медные проводники обеспечивают полезную механическую прочность, однако стойкость к короткому замыканию в равной степени зависит от геометрии обмоток, радиальных и осевых распорок, давления стяжки, выводов, соединений ответвлений и всей сборки активной части.

Закупочные группы должны предоставить соответствующую информацию о токах короткого замыкания в системе и потребовать чёткую декларацию стойкости к короткому замыканию. Общее заявление о соответствии менее полезно, чем документированная проектная основа, связанная с предлагаемыми напряжением, сопротивлением, схемой обмоток и условиями сети. Если трансформатор будет работать рядом с крупными генераторами, мощными промышленными нагрузками или сильной передающей сетью, данному анализу следует уделять такое же внимание, как и номинальной мощности.

Не следует считать, что увеличение сопротивления всегда является ответом на повышение тока короткого замыкания. Оно может снизить вклад в ток повреждения, но также влияет на регулирование напряжения и параллельную работу. Подходящее сопротивление должно быть согласовано с остальной частью подстанции и подключённой сетью.

Требования к переключателю ответвлений должны соответствовать задаче регулирования напряжения

Переключатель ответвлений без возбуждения может быть подходящим там, где достаточно сезонных настроек или регулировок при вводе в эксплуатацию. Переключатель ответвлений под нагрузкой необходим, когда трансформатор должен регулировать напряжение под напряжением, но он добавляет механический компонент с высокой интенсивностью работы, для которого требуется определить эксплуатационный режим и план обслуживания.

Укажите диапазон ответвлений, величину шага, номинальный ток, режим управления, потребности в дистанционном управлении, блокировки, индикацию положения и требования к интерфейсу. Также различайте технически доступный диапазон ответвлений и диапазон, обеспечивающий требуемую номинальную мощность во всём ожидаемом рабочем диапазоне. Для трансформаторов, предназначенных для параллельной работы, необходимо согласованно рассматривать схему ответвлений, группу соединения, сопротивление и коэффициент трансформации.

Запрашивайте доказательства, делающие предложения сопоставимыми

При оценке тендера следует отделять заявленные характеристики от подтверждённого соответствия. Требуйте комплект представления, включающий график гарантированных технических данных, чертежи общего расположения, детали выводов и вводов, потери, сопротивление, номиналы охлаждения, информацию об изоляции, объём защиты и мониторинга, а также чёткий перечень исключений или отклонений.

Документация по приёмосдаточным испытаниям необходима, однако риски проекта иногда оправдывают дополнительную проверку расчётов конструкции, точек заводского контроля или заданных испытаний, относящихся к режиму работы. Точный объём испытаний должен соответствовать типу трансформатора и последствиям отказа. Участника, предоставившего полный и внутренне согласованный пакет данных, легче оценить, чем того, кто делает широкие заявления при наличии пробелов в интерфейсах.

Критерии приёмки также должны охватывать практические вопросы: меры по удержанию масла, транспортную массу и габариты, точки подъёма и домкрачивания, компоновку кабельных коробок или вводов, заземляющие выводы, расположение шкафа зажимов, запасные части, документацию по монтажу и поддержку при вводе в эксплуатацию. Эти детали часто вызывают больше задержек на площадке, чем основные электрические номиналы.

Оценивайте трансформатор как часть системы подстанции

Трансформатор нельзя выбирать изолированно от распределительного устройства, защиты, кабелей, заземления и оборудования компенсации реактивной мощности. Группа соединения влияет на защиту и параллельную работу. Схемы нейтрали влияют на защиту от повреждений. Номинальный ток вводов и зазоры выводов должны соответствовать подключаемым проводникам. Измерительные трансформаторы, датчики и дистанционный мониторинг должны соответствовать архитектуре управления подстанцией.

Проекты, объединяющие подстанции с солнечной генерацией, аккумуляторными системами хранения или управляемыми нагрузками, требуют особой тщательности. Гармонические токи, обратный поток мощности, переменная нагрузка и двунаправленные режимы работы могут изменить тепловые допущения и допущения по регулированию напряжения. Требование к трансформатору должно описывать эти условия, а не оставлять поставщикам возможность делать несовместимые допущения.

Для стороны хранения энергии в более широком проекте распределённой энергетики модульное низковольтное решение, такое как51.2V Stackable LiFePO4 Energy Storage Battery, может быть актуально для архитектуры системы. Оно не заменяет спецификацию подстанционного трансформатора; это отдельный компонент, интерфейс инвертора, профиль зарядки, план расширения и координация защиты которого должны оцениваться вместе с конструкцией трансформатора и подключением к сети.

Распространённые ошибки тендера, создающие дорогостоящую неопределённость

• Копирование устаревшей спецификации: Предыдущие номиналы, потери, сопротивление и схемы охлаждения могут не соответствовать новой сети или профилю нагрузки.
• Запрос меди без определения характеристик обмоток: Один материал не определяет стойкость к короткому замыканию, потери, превышение температуры или срок службы.
• Сравнение только заявленных цен: Более низкая цена покупки может скрывать более высокие потери, сокращённый мониторинг, менее надёжные комплектующие или исключения, которые проявятся при монтаже.
• Неопределённость интерфейсов: Неясное расположение вводов, оконцевание кабелей, сигналы защиты и требования к напряжению управления могут вызвать поздние инженерные изменения.
• Игнорирование обслуживаемости: Технически соответствующая конструкция всё равно может оказаться сложной для осмотра, охлаждения, транспортировки или ремонта на предполагаемой площадке.

Практическая последовательность рассмотрения предложений

Начните с подтверждения электрического режима: коэффициента напряжения, номинальной мощности, диапазона ответвлений, группы соединения, сопротивления, схемы нейтрали и условий короткого замыкания. Затем оцените тепловые характеристики и эффективность по гарантированным потерям, базе превышения температуры, ступеням охлаждения и потребностям во вспомогательной мощности. После этого рассмотрите изоляцию, выводы и конструкцию для окружающей среды, затем защиту, мониторинг, чертежи, транспортные ограничения, испытания и сервисную документацию.

Только после нормализации технических предложений коммерческое сравнение должно иметь полный вес. Такая последовательность предотвращает принятие закупочной группой привлекательной цены за конструкцию, которая перенесла риски в эксплуатационные потери, интерфейсы подстанции или будущее обслуживание.
