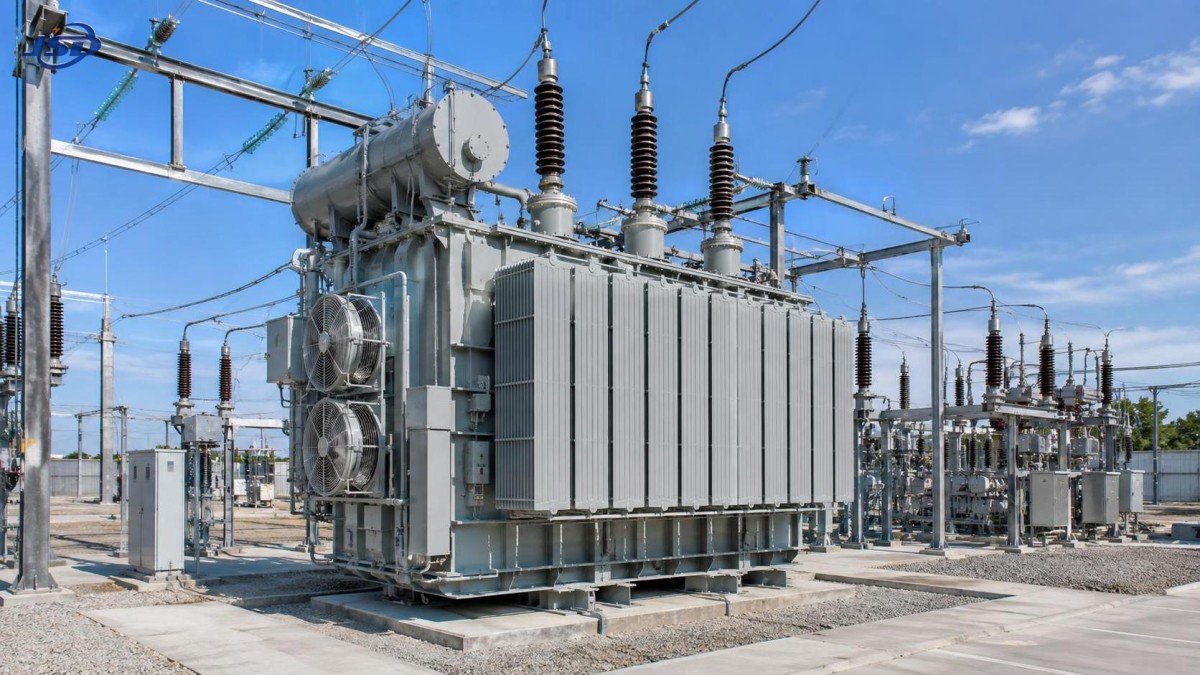

المواصفات الرئيسية لمحولات القدرة ذات الملفات النحاسية في مناقصات محطات التحويل التابعة لمرافق الكهرباء

لا ينبغي لعطاءات مرافق الكهرباء أن تتعامل مع ملفات النحاس باعتبارها اختصارًا لجودة المحولات. غالبًا ما يكون النحاس مادة الموصل المفضلة لمهام المحطات الفرعية الشاقة نظرًا لخصائصه الكهربائية والميكانيكية، لكن قرارات الشراء لا تزال تعتمد على التصميم الكامل: الفواقد، وتنسيق العزل، والتبريد، وأداء الأعطال، والواجهات، والاختبارات، وقدرة المورد على توثيق ما يقدمه.

بالنسبة إلى محول قدرة بملفات نحاسية، فإن النهج الأكثر فائدة في العطاء هو تحديد واجب التشغيل أولًا، ثم مطالبة مقدمي العطاءات ببيان القيم المضمونة وافتراضات التصميم وفقًا للجدول نفسه. وهذا يجعل عروض الأسعار قابلة للمقارنة ويقلل خطر اختيار وحدة تبدو متوافقة وفقًا لبيانات لوحة المواصفات، لكنها غير ملائمة للشبكة.

ابدأ بواجب التشغيل، وليس بمادة الموصل

تحدد القدرة المقننة والجهد الابتدائي/الثانوي الحجم الأساسي للمحول، لكنها لا تصف مدى شدة عمله. قبل صياغة المتطلبات الفنية، حدد ملف الحمل المتوقع، ودور المحول، وترتيب الشبكة، والظروف المحيطة، والارتفاع، والتركيب الداخلي أو الخارجي، والتوسع المستقبلي المحتمل.

للمحول الذي يغذي مغذي توزيع ذي حمل خفيف أولويات تختلف عن محول يخدم عملية صناعية أو ربط طاقة متجددة أو محطة فرعية حضرية حرجة. يمكن أن يغير الحمل الزائد المتكرر، والتشغيل المتكرر لمغير النقرات، والتيارات التوافقية، وضعف التهوية، ومستويات الأعطال المرتفعة، التصميم المناسب.

يمكن أن توفر الملفات النحاسية مزايا عملية عندما يكون التصميم المدمج والقوة الميكانيكية والأداء الحراري مهمين. ومع ذلك، فإن التصميم النحاسي ذي هامش التبريد غير الكافي أو تفاصيل العزل الضعيفة ليس بالضرورة شراءً أفضل من بديل مصمم جيدًا. لذلك ينبغي أن يقيّم العطاء إنشاء الملفات النحاسية باعتباره عنصرًا واحدًا ضمن حزمة أداء محددة.

حدد الفواقد كقيم مضمونة

تعد الفواقد من أهم نقاط المقارنة التجارية والفنية لأنها تؤثر في تكلفة التشغيل طوال عمر خدمة المحول. ينبغي أن تفصل وثائق العطاء بين فقد اللاحمل وفقد الحمل، بدلًا من طلب بيان عام بأن المحول «عالي الكفاءة».

يوجد فقد اللاحمل كلما كان المحول موصّلًا بالتيار، ويرتبط أساسًا بالقلب المغناطيسي. يزداد فقد الحمل مع التيار ويتأثر بمقاومة الملفات والفواقد الشاردة وترتيب الموصلات وظروف التبريد. قد يحسن المورد أحد القيمتين مع السماح بزيادة الأخرى، لذا تحتاج فرق المشتريات إلى ذكر كلتا القيمتين عند القدرة المعلنة وموضع النقرة ونمط التبريد.

اطلب من مقدمي العطاءات تحديد أساس درجة الحرارة المستخدم لضمانات فقد الحمل وكيفية التعامل مع القدرة المساعدة لمعدات التبريد. لا ينبغي تقييم المحول المصمم للعمل بالمراوح أو المضخات لفترات طويلة بناءً على قدرة تبريد أساسية لا تعكس ممارسة التشغيل الفعلية فقط.

يجب أن يعكس تصميم العزل الموقع والنظام

فئة الجهد وحدها ليست مواصفة عزل. يجب أن يتحمل نظام العزل جهد التشغيل العادي وأحداث التبديل والارتفاعات المفاجئة المرتبطة بالصواعق عند الاقتضاء والإجهادات البيئية المتوقعة في موقع التركيب. ينبغي أن تنص متطلبات العطاء بوضوح على مستويات العزل، وتكوين الأطراف، ومعالجة النقطة المحايدة، وظروف النظام ذات الصلة بالمحول.

بالنسبة للوحدات المغمورة بالزيت، تعتمد جودة نظام العزل على أكثر من الزيت نفسه. يعمل عزل الملفات، وغطاء الموصلات، وهياكل الورق المقوى المضغوط، ودعامات التوصيلات، وترتيبات التثبيت، وحفظ الزيت، والتحكم في الرطوبة معًا. ينبغي أن تتوافق متطلبات إنشاء الخزان المحكم، أو ترتيبات خزان التمدد، أو أنظمة تمدد الزيت الأخرى مع استراتيجية صيانة المالك والظروف المناخية.

كما تستحق حدود ارتفاع درجة الحرارة اهتمامًا دقيقًا. يمكن أن يوفر ارتفاع درجة الحرارة المنخفض هامشًا حراريًا مفيدًا، لكن المتطلب الصحيح يعتمد على نمط التحميل ووسط التبريد وتوقعات العمر التصميمي ومواد العزل المستخدمة. قد يؤدي اشتراط ارتفاع منخفض بصورة غير واقعية من دون مراعاة واجب النظام إلى زيادة التكلفة والحجم من دون حل مشكلة تشغيلية حقيقية.

يؤثر اختيار التبريد في السعة والصيانة والمرونة

ينبغي اختيار نمط التبريد وفقًا لواجب التشغيل المطلوب بدلًا من نسخه من عطاء سابق. تعد تصاميم التبريد الطبيعي أبسط وتقلل الاعتماد على المعدات المساعدة. يمكن لمراحل الهواء القسري أو الزيت القسري توفير سعة أعلى ضمن مساحة أصغر، لكنها تضيف مراوح ومضخات ودوائر تحكم وإنذارات ومسؤوليات صيانة.

ينبغي أن يحدد العطاء السعة المقننة المطلوبة في كل مرحلة تبريد، وفلسفة التحكم المتوقعة، وتوقعات التكرار للمعدات المساعدة، ووظائف الإنذار أو الفصل المطلوبة للحالات غير الطبيعية. وينبغي أيضًا أن يطلب من المورد شرح السعة التي تظل متاحة إذا لم تكن مجموعة مراوح أو مضخة أو مكون تحكم مرتبط متاحًا.

تصبح هذه النقطة أكثر أهمية في المحطات الفرعية ذات المساحة المقيدة. قد يبدو المحول المدمج ذو التبريد المكثف جذابًا أثناء مراجعة العطاءات، لكن يجب أن يكون الوصول لتنظيف المشعات واستبدال المراوح وأخذ عينات الزيت والفحص المستقبلي عمليًا في الموقع الفعلي.

تحمل القصر الكهربائي متطلب تصميمي، وليس مجرد خانة اختيار

يمكن لواجب الأعطال في الشبكة أن يفرض قوى كهرومغناطيسية وميكانيكية شديدة على ملفات المحول. تسهم الموصلات النحاسية في متانة ميكانيكية مفيدة، لكن تحمل الأعطال يعتمد بالقدر نفسه على هندسة الملفات والتدعيم الشعاعي والمحوري وضغط التثبيت والتوصيلات ووصلات النقرات وتجميع الجزء الفعال بأكمله.

ينبغي لفرق المشتريات توفير معلومات أعطال النظام ذات الصلة وطلب إقرار واضح بتحمل القصر الكهربائي. إن بيان امتثال عام أقل فائدة من أساس تصميم موثق مرتبط بالجهد والممانعة وترتيب الملفات وظروف الشبكة المقدمة في العطاء. عندما يعمل المحول بالقرب من مولدات كبيرة أو أحمال صناعية ثقيلة أو نظام نقل قوي، ينبغي أن تحظى هذه المراجعة بالاهتمام نفسه الممنوح للقدرة المقننة.

لا تفترض أن زيادة الممانعة هي الحل دائمًا لتيار العطل الأعلى. قد تقلل مساهمة العطل، لكنها تؤثر أيضًا في تنظيم الجهد والتشغيل على التوازي. يجب تنسيق الممانعة المناسبة مع بقية المحطة الفرعية والشبكة المتصلة.

ينبغي أن تتبع متطلبات مغير النقرات واجب التحكم في الجهد

قد يكون مغير النقرات خارج الدائرة مناسبًا عندما تكون التعديلات الموسمية أو تعديلات التشغيل الأولي كافية. ويكون مغير النقرات تحت الحمل مناسبًا عندما يجب على المحول تنظيم الجهد وهو موصّل بالتيار، لكنه يضيف مكونًا ميكانيكيًا عالي الاستخدام يحتاج إلى واجب تشغيل محدد وخطة صيانة.

حدد نطاق النقرات وحجم الخطوة والتيار المقنن ونمط التحكم واحتياجات التحكم عن بُعد والتشابك وإشارة الموضع ومتطلبات الواجهة. وميّز أيضًا بين نطاق نقرات متاح تقنيًا ونطاق يدعم الخرج المقنن المطلوب عبر نطاق التشغيل المتوقع. بالنسبة للمحولات المتوقع تشغيلها على التوازي، تتطلب ترتيبات النقرات ومجموعة المتجهات والممانعة ونسبة الجهد معالجة منسقة.

اطلب الأدلة التي تجعل العطاءات قابلة للمقارنة

ينبغي أن يفصل تقييم العطاء بين الأداء الموعود والامتثال المثبت. اطلب حزمة تقديم تتضمن جدول بيانات فنية مضمونة، ورسومات الترتيب العام، وتفاصيل الأطراف والعوازل، والفواقد، والممانعة، وقدرات التبريد، ومعلومات العزل، ونطاق الحماية والمراقبة، وقائمة واضحة بالاستثناءات أو الانحرافات.

تعد وثائق الاختبارات الروتينية أساسية، لكن مخاطر المشروع تبرر أحيانًا مراجعة إضافية لحسابات التصميم أو نقاط تفتيش المصنع أو الاختبارات المحددة ذات الصلة بواجب التشغيل. ينبغي أن يتوافق نطاق الاختبار الدقيق مع نوع المحول وعواقب الفشل. يكون تقييم مقدم العطاء الذي يقدم حزمة بيانات كاملة ومتسقة داخليًا أسهل من تقييم من يقدم ادعاءات واسعة مع وجود فجوات في الواجهات.

ينبغي أن تشمل معايير القبول أيضًا البنود العملية: ترتيبات احتواء الزيت، وكتلة وأبعاد النقل، ونقاط الرفع والرفع بالرافعة، وترتيبات صندوق الكابلات أو العوازل، وأطراف التأريض، وموقع خزانة التجميع، وقطع الغيار، ووثائق التركيب، ودعم التشغيل الأولي. غالبًا ما تسبب هذه التفاصيل تأخيرًا في الموقع أكثر من التصنيفات الكهربائية الرئيسية.

قيّم المحول كجزء من نظام المحطة الفرعية

لا يمكن اختيار المحول بمعزل عن معدات التبديل والحماية والكابلات والتأريض ومعدات القدرة التفاعلية. تؤثر مجموعة المتجهات في الحماية والتشغيل على التوازي. وتؤثر ترتيبات النقطة المحايدة في الحماية من الأعطال. يجب أن تتناسب القيمة المقننة لتيار العوازل وخلوصات الأطراف مع الموصلات المتصلة. وينبغي أن تتوافق محولات القياس والمستشعرات والمراقبة عن بُعد مع بنية التحكم في المحطة الفرعية.

تحتاج المشاريع التي تجمع بين المحطات الفرعية وتوليد الطاقة الشمسية أو تخزين البطاريات أو الأحمال المتحكم بها إلى عناية خاصة. قد تغير التيارات التوافقية وتدفق القدرة العكسي والتحميل المتغير وأنماط التشغيل ثنائية الاتجاه الافتراضات الحرارية وافتراضات التحكم في الجهد. ينبغي أن تصف متطلبات المحول هذه الظروف بدلًا من ترك الموردين يضعون افتراضات غير متوافقة.

بالنسبة إلى جانب التخزين في مشروع طاقة موزعة أوسع، قد يكون حل منخفض الجهد معياري مثل بطارية تخزين الطاقة LiFePO4 القابلة للتكديس بجهد 51.2V ذا صلة ببنية النظام. وهي ليست بديلًا عن مواصفات محول المحطة الفرعية؛ بل هي مكون منفصل يجب تقييم واجهة العاكس وملف الشحن وخطة التوسع وتنسيق الحماية الخاصة به إلى جانب تصميم المحول وربط الشبكة.

أخطاء شائعة في العطاءات تخلق غموضًا مكلفًا

• نسخ مواصفة قديمة: قد لا تناسب التصنيفات والفواقد والممانعة وترتيبات التبريد السابقة الشبكة الجديدة أو ملف التحميل الجديد.
• طلب النحاس دون تحديد أداء الملفات: لا تحدد المادة وحدها قوة تحمل القصر الكهربائي أو الفواقد أو ارتفاع درجة الحرارة أو عمر الخدمة.
• مقارنة الأسعار الأساسية فقط: قد يخفي سعر الشراء الأقل فواقد أعلى أو مراقبة أقل أو ملحقات أضعف أو استثناءات تظهر مجددًا أثناء التركيب.
• ترك الواجهات غامضة: قد تؤدي مواقع العوازل ونهايات الكابلات وإشارات الحماية ومتطلبات جهد التحكم غير الواضحة إلى تغييرات هندسية متأخرة.
• تجاهل قابلية الصيانة: قد يظل التصميم المتوافق فنيًا صعب الفحص أو التبريد أو النقل أو الإصلاح في الموقع المقصود.

تسلسل عملي لمراجعة العطاءات

ابدأ بتأكيد واجب التشغيل الكهربائي: نسبة الجهد، والسعة المقننة، ونطاق النقرات، ومجموعة المتجهات، والممانعة، وترتيب النقطة المحايدة، وظروف الأعطال. ثم قيّم الأداء الحراري والكفاءة من خلال الفواقد المضمونة وأساس ارتفاع درجة الحرارة ومراحل التبريد واحتياجات القدرة المساعدة. راجع العزل والأطراف والتصميم البيئي بعد ذلك، ثم الحماية والمراقبة والرسومات وقيود النقل والاختبارات ووثائق الخدمة.

لا ينبغي أن تكتسب المقارنة التجارية وزنها الكامل إلا بعد توحيد العروض الفنية. يمنع هذا التسلسل فرق المشتريات من قبول سعر جذاب لتصميم نقل المخاطر إلى فواقد التشغيل أو واجهات المحطة الفرعية أو الصيانة المستقبلية.

تدعم شركة جينشيدا لتكنولوجيا الطاقة الكهربائية المحدودة مشاريع نقل وتوزيع الطاقة بالتركيز على التصنيع الموثوق وعمليات الجودة المضبوطة والدعم الهندسي لتطبيقات الشبكات والصناعة والطاقة المتجددة والبنية التحتية. في عطاءات المحطات الفرعية، تكون مناقشة المورد الأكثر إنتاجية هي القائمة على واجب التشغيل الفعلي وجدول فني كامل. هكذا يصبح إنشاء الملفات النحاسية جزءًا موثقًا من حل محول موثوق، بدلًا من بند غير مفحوص.
