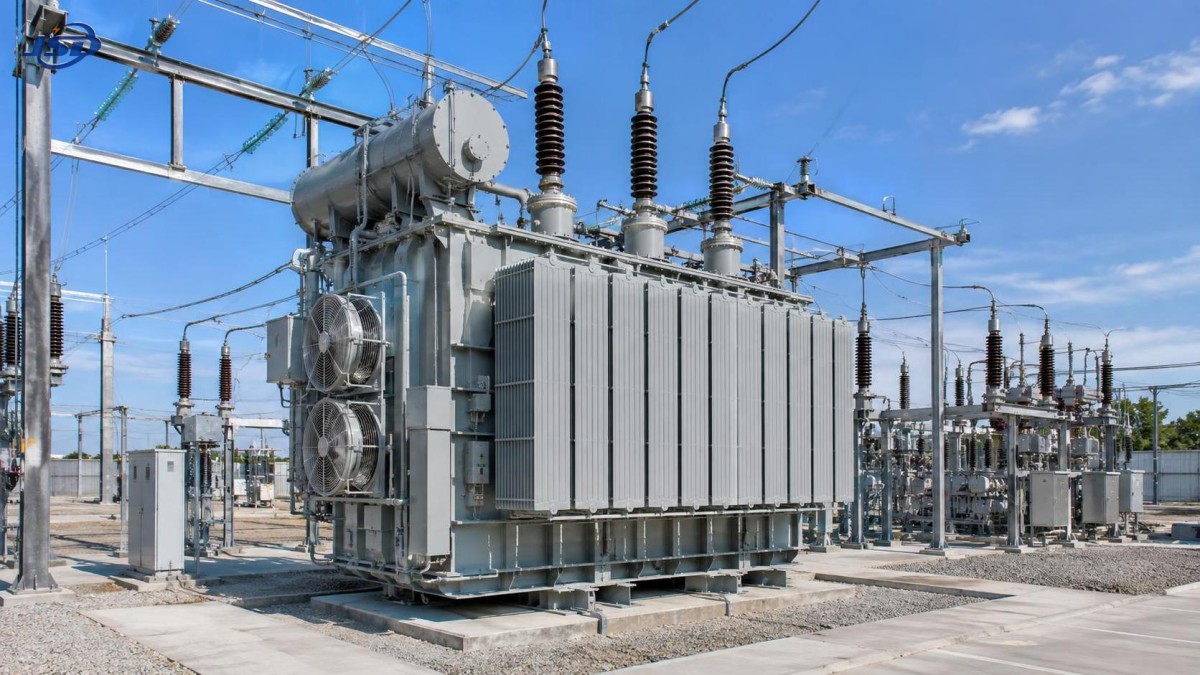

Spécifications clés pour les transformateurs de puissance à enroulements en cuivre dans les appels d’offres de postes électriques de réseau

Un appel d’offres de service public ne doit pas considérer les enroulements en cuivre comme un raccourci pour évaluer la qualité d’un transformateur. Le cuivre est souvent le matériau conducteur privilégié pour les applications exigeantes en poste électrique en raison de ses caractéristiques électriques et mécaniques, mais les décisions d’approvisionnement dépendent toujours de la conception complète : pertes, coordination de l’isolation, refroidissement, comportement en cas de défaut, interfaces, essais et capacité du fournisseur à documenter son offre.

Pour untransformateur de puissance à enroulements en cuivre, l’approche la plus utile pour l’appel d’offres consiste à définir d’abord le régime de service, puis à exiger des soumissionnaires qu’ils indiquent les valeurs garanties et les hypothèses de conception selon le même bordereau. Cela rend les offres comparables et réduit le risque de sélectionner une unité qui semble conforme aux données de plaque signalétique, mais qui est mal adaptée au réseau.

Commencer par le régime de fonctionnement, et non par le matériau conducteur

La puissance nominale et les tensions primaire/secondaire établissent la taille de base du transformateur, mais elles ne décrivent pas l’intensité de son fonctionnement. Avant de rédiger les exigences techniques, identifiez le profil de charge attendu, le rôle du transformateur, la configuration du réseau, les conditions ambiantes, l’altitude, l’installation intérieure ou extérieure et les extensions futures probables.

Un transformateur alimentant un départ de distribution faiblement chargé présente des priorités différentes de celles d’un transformateur desservant un procédé industriel, un raccordement d’énergie renouvelable ou un poste urbain critique. Les surcharges répétées, les manœuvres fréquentes du changeur de prises, les courants harmoniques, une ventilation insuffisante et des niveaux de défaut élevés peuvent tous modifier la conception appropriée.

Les enroulements en cuivre peuvent offrir des avantages pratiques lorsque la conception compacte, la résistance mécanique et les performances thermiques sont importantes. Toutefois, une conception en cuivre avec une marge de refroidissement insuffisante ou des détails d’isolation faibles ne constitue pas automatiquement un meilleur achat qu’une solution alternative bien conçue. L’appel d’offres doit donc évaluer la construction à enroulements en cuivre comme un élément d’un ensemble de performances défini.

Spécifier les pertes comme valeurs garanties

Les pertes comptent parmi les critères de comparaison commerciaux et techniques les plus importants, car elles influencent les coûts d’exploitation pendant toute la durée de service du transformateur. Les documents d’appel d’offres doivent distinguer les pertes à vide des pertes en charge plutôt que de demander une déclaration générale selon laquelle le transformateur est « haut rendement ».

Les pertes à vide sont présentes dès que le transformateur est sous tension et sont principalement associées au noyau magnétique. Les pertes en charge augmentent avec le courant et sont influencées par la résistance des enroulements, les pertes supplémentaires, la disposition des conducteurs et les conditions de refroidissement. Un fournisseur peut optimiser une valeur tout en laissant l’autre augmenter ; les équipes d’approvisionnement doivent donc obtenir les deux valeurs pour la puissance déclarée, la position de prise et le mode de refroidissement indiqués.

Demandez aux soumissionnaires d’identifier la base de température utilisée pour les garanties de pertes en charge et la manière dont la puissance auxiliaire des équipements de refroidissement est prise en compte. Un transformateur destiné à fonctionner avec des ventilateurs ou des pompes pendant des périodes importantes ne doit pas être évalué uniquement selon une puissance nominale en refroidissement de base qui ne reflète pas les conditions réelles d’exploitation.

La conception de l’isolation doit refléter le site et le réseau

La seule classe de tension ne constitue pas une spécification d’isolation. Le système d’isolation doit résister à la tension normale de fonctionnement, aux manœuvres, aux surtensions dues à la foudre lorsqu’elles sont applicables, ainsi qu’aux contraintes environnementales attendues sur le site d’installation. Les exigences de l’appel d’offres doivent clairement indiquer les niveaux d’isolation, la configuration des bornes, le traitement du neutre et les conditions du réseau pertinentes pour le transformateur.

Pour les unités immergées dans l’huile, la qualité du système d’isolation dépend de bien plus que de l’huile elle-même. L’isolation des enroulements, le revêtement des conducteurs, les structures en carton pressé, les supports de conducteurs de liaison, les dispositifs de serrage, la conservation de l’huile et le contrôle de l’humidité agissent ensemble. Les exigences relatives à la construction de cuve étanche, aux dispositifs à conservateur ou aux autres systèmes d’expansion d’huile doivent correspondre à la stratégie de maintenance du propriétaire et aux conditions climatiques.

Les limites d’échauffement méritent également une attention particulière. Un échauffement plus faible peut fournir une marge thermique utile, mais l’exigence correcte dépend du profil de charge, du fluide de refroidissement, des attentes en matière de durée de vie de conception et des matériaux isolants utilisés. Exiger un échauffement irréaliste sans tenir compte du régime du réseau peut accroître le coût et l’encombrement sans résoudre un véritable problème d’exploitation.

Le choix du refroidissement influe sur la capacité, la maintenance et la résilience

Le mode de refroidissement doit être sélectionné en fonction du régime requis plutôt que copié d’un appel d’offres antérieur. Les conceptions à refroidissement naturel sont plus simples et réduisent la dépendance aux équipements auxiliaires. Les étages à air forcé ou à huile forcée peuvent fournir une capacité plus élevée dans un encombrement réduit, mais ils ajoutent des ventilateurs, des pompes, des circuits de commande, des alarmes et des responsabilités de maintenance.

L’appel d’offres doit indiquer la capacité nominale requise à chaque étage de refroidissement, la philosophie de commande attendue, les attentes de redondance des équipements auxiliaires ainsi que les alarmes ou fonctions de déclenchement exigées en cas de conditions anormales. Il doit également exiger du fournisseur qu’il explique quelle capacité reste disponible lorsqu’un groupe de ventilateurs, une pompe ou un composant de commande associé n’est pas disponible.

Ce point devient plus important dans les postes dont l’espace est limité. Un transformateur compact avec un refroidissement intensif peut sembler attrayant lors de l’examen des offres, mais l’accès pour le nettoyage des radiateurs, le remplacement des ventilateurs, l’échantillonnage d’huile et les inspections futures doit être réalisable sur le site réel.

La tenue au court-circuit est une exigence de conception, et non une simple case à cocher

Le régime de défaut du réseau peut imposer de fortes contraintes électromagnétiques et mécaniques aux enroulements du transformateur. Les conducteurs en cuivre contribuent à une robustesse mécanique utile, mais la tenue aux défauts dépend tout autant de la géométrie des enroulements, du renforcement radial et axial, de la pression de serrage, des conducteurs de liaison, des connexions de prises et de l’ensemble de la partie active.

Les équipes d’approvisionnement doivent fournir les informations pertinentes sur les défauts du réseau et exiger une déclaration claire de tenue au court-circuit. Une déclaration générique de conformité est moins utile qu’une base de conception documentée liée à la tension, à l’impédance, à la disposition des enroulements et aux conditions du réseau proposés dans l’appel d’offres. Lorsque le transformateur fonctionne à proximité de grands générateurs, de fortes charges industrielles ou d’un réseau de transport puissant, cet examen doit recevoir la même attention que la puissance nominale.

Ne supposez pas que l’augmentation de l’impédance constitue toujours la réponse à un courant de défaut plus élevé. Elle peut réduire la contribution au défaut, mais elle affecte également la régulation de tension et le fonctionnement en parallèle. L’impédance appropriée doit être coordonnée avec le reste du poste et le réseau connecté.

Les exigences relatives au changeur de prises doivent suivre le régime de régulation de tension

Un changeur de prises hors tension peut convenir lorsque des ajustements saisonniers ou de mise en service sont suffisants. Un changeur de prises en charge est approprié lorsque le transformateur doit réguler la tension sous tension, mais il ajoute un composant mécanique très sollicité nécessitant un régime de fonctionnement et un plan de maintenance définis.

Spécifiez la plage de prises, le pas, le courant nominal, le mode de commande, les besoins de commande à distance, les verrouillages, l’indication de position et les exigences d’interface. Distinguez également une plage de prises techniquement disponible d’une plage permettant de maintenir la puissance nominale requise sur la plage de fonctionnement attendue. Pour les transformateurs destinés à fonctionner en parallèle, la disposition des prises, le groupe vectoriel, l’impédance et le rapport de tension doivent être traités de manière coordonnée.

Demander les preuves qui rendent les offres comparables

L’évaluation de l’appel d’offres doit distinguer les performances annoncées de la conformité démontrée. Exigez un dossier de soumission comprenant un tableau de données techniques garanties, des plans d’ensemble, les détails des bornes et traversées, les pertes, l’impédance, les puissances de refroidissement, les informations d’isolation, le périmètre de protection et de surveillance, ainsi qu’une liste claire des exclusions ou déviations.

La documentation des essais de routine est essentielle, mais le risque du projet justifie parfois un examen supplémentaire des calculs de conception, des points d’inspection en usine ou des essais spécifiés pertinents pour le régime de service. L’étendue exacte des essais doit correspondre au type de transformateur et aux conséquences d’une défaillance. Un soumissionnaire qui fournit un dossier de données complet et cohérent en interne est plus facile à évaluer qu’un soumissionnaire qui formule de larges affirmations avec des lacunes dans les interfaces.

Les critères de réception doivent également couvrir des éléments pratiques : dispositions de rétention d’huile, masse et dimensions de transport, points de levage et de vérinage, configurations des boîtes à câbles ou des traversées, bornes de mise à la terre, emplacement de l’armoire de raccordement, pièces de rechange, documentation d’installation et assistance à la mise en service. Ces détails causent souvent davantage de retards sur site que les principales caractéristiques électriques.

Évaluer le transformateur comme partie intégrante du système de poste

Un transformateur ne peut pas être sélectionné indépendamment de l’appareillage de commutation, de la protection, des câbles, de la mise à la terre et des équipements de puissance réactive. Le groupe vectoriel influence la protection et le fonctionnement en parallèle. Les configurations de neutre influencent la protection contre les défauts. Le courant nominal des traversées et les distances d’isolement des bornes doivent convenir aux conducteurs raccordés. Les transformateurs de mesure, les capteurs et la surveillance à distance doivent être compatibles avec l’architecture de commande du poste.

Les projets combinant des postes avec une production solaire, un stockage par batterie ou des charges commandées exigent une attention particulière. Les courants harmoniques, le flux de puissance inverse, les charges variables et les modes de fonctionnement bidirectionnels peuvent modifier les hypothèses thermiques et de régulation de tension. Les exigences relatives au transformateur doivent décrire ces conditions au lieu de laisser les fournisseurs formuler des hypothèses incompatibles.

Pour la partie stockage d’un projet plus vaste d’énergie distribuée, une solution modulaire basse tension telle que labatterie de stockage d’énergie LiFePO4 empilable 51.2V peut être pertinente pour l’architecture du système. Elle ne remplace pas la spécification d’un transformateur de poste ; il s’agit d’un composant distinct dont l’interface avec l’onduleur, le profil de charge, le plan d’extension et la coordination de protection doivent être évalués conjointement avec le transformateur et la conception du raccordement au réseau.

Erreurs courantes dans les appels d’offres créant une ambiguïté coûteuse

• Copier une spécification existante : Les puissances, pertes, impédances et configurations de refroidissement précédentes peuvent ne pas convenir au nouveau réseau ou au nouveau profil de charge.
• Exiger du cuivre sans définir les performances des enroulements : Le matériau seul ne définit ni la résistance au court-circuit, ni les pertes, ni l’échauffement, ni la durée de vie.
• Comparer uniquement les prix affichés : Un prix d’achat inférieur peut masquer des pertes plus élevées, une surveillance réduite, des accessoires moins performants ou des exclusions qui réapparaissent lors de l’installation.
• Laisser les interfaces imprécises : Des emplacements de traversées, des terminaisons de câbles, des signaux de protection et des exigences de tension de commande non clairement définis peuvent entraîner des modifications tardives de l’ingénierie.
• Ignorer la maintenabilité : Une conception techniquement conforme peut néanmoins être difficile à inspecter, refroidir, transporter ou réparer sur le site prévu.

Une séquence pratique d’examen des offres

Commencez par confirmer le régime électrique : rapport de tension, capacité nominale, plage de prises, groupe vectoriel, impédance, configuration du neutre et conditions de défaut. Évaluez ensuite les performances thermiques et le rendement à l’aide des pertes garanties, de la base d’échauffement, des étages de refroidissement et des besoins en puissance auxiliaire. Examinez ensuite l’isolation, les bornes et la conception environnementale, puis la protection, la surveillance, les plans, les contraintes de transport, les essais et la documentation de service.

Ce n’est qu’après normalisation des offres techniques que la comparaison commerciale doit prendre tout son poids. Cette séquence empêche les équipes d’approvisionnement d’accepter un prix attractif pour une conception ayant transféré le risque vers les pertes d’exploitation, les interfaces du poste ou la maintenance future.
