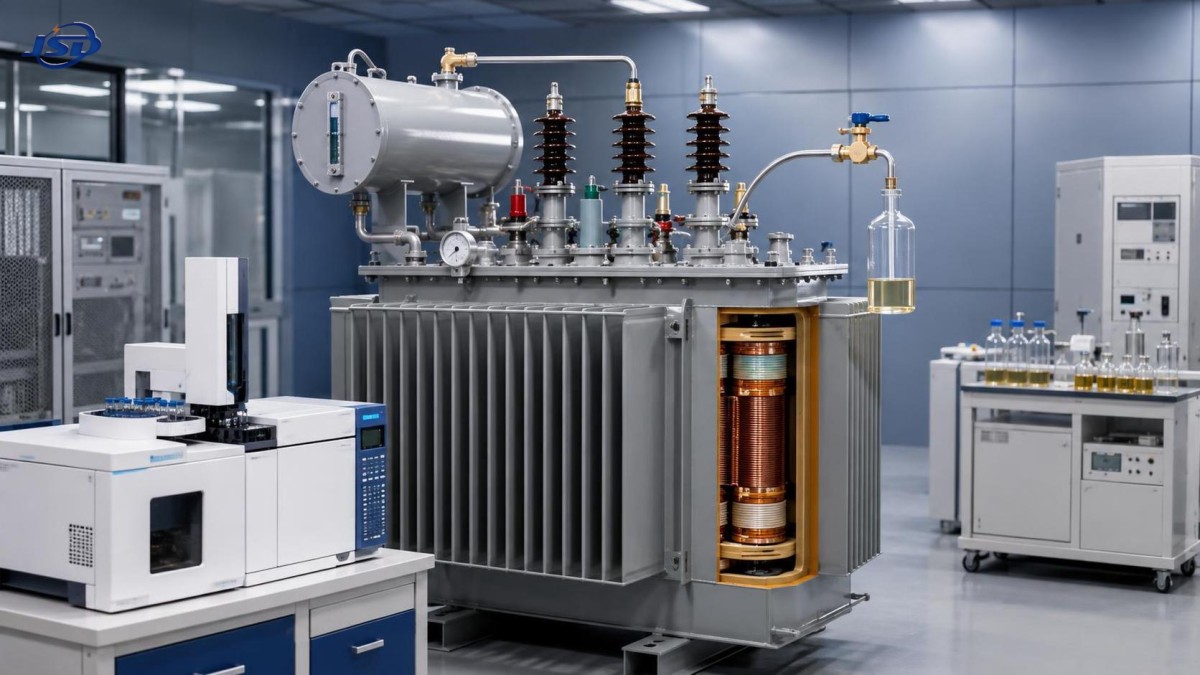

Что могут показать результаты анализа растворённых газов о неисправностях силовых трансформаторов с медными обмотками

Что могут выявить результаты анализа растворённых газов о неисправностях силовых трансформаторов с медными обмотками

Анализ растворённых газов предоставляет сервисным бригадам систему раннего предупреждения о скрытых внутренних неисправностях силового трансформатора с медными обмотками.

Правильно интерпретируя газовые характеристики, специалисты послепродажного обслуживания могут выявлять перегрев, частичные разряды, дуговые разряды, деградацию изоляции и проблемы, связанные с обмотками, до того, как неисправности приведут к отключениям.

Наиболее полезный результат DGA редко представляет собой значение одного газа. Надёжная диагностика зависит от типа газа, концентрации, скорости изменения, истории эксплуатации и подтверждающих испытаний.

Для выездных бригад практический вопрос прост: требуется ли трансформатору более тщательный мониторинг, срочная проверка, снижение нагрузки или немедленное отключение?

Начните с энергии неисправности, связанной с каждым газом

DGA работает потому, что изоляционное масло и целлюлозная изоляция по-разному разлагаются под воздействием электрических нагрузок, аномальной температуры, влаги или механических повреждений внутри бака.

Водород, метан, этан, этилен, ацетилен, оксид углерода и диоксид углерода — основные газы, используемые для выявления вероятных механизмов внутренних неисправностей.

Водород часто связан с низкоэнергетической электрической активностью, включая частичные разряды, корону и некоторые условия низкотемпературного перегрева масла внутри находящихся под напряжением компонентов трансформатора.

Метан и этан обычно указывают на тепловые неисправности в масле. Их относительные уровни помогают специалистам отличить слабый перегрев от тепловой активности с постепенно повышающейся температурой.

Этилен становится более значимым при достижении маслом высоких температур. Рост содержания этилена часто указывает на горячие металлические поверхности, проблемы с циркулирующими токами или серьёзный нагрев проводников.

Ацетилен — это газ, который обычно требует немедленного внимания. Он тесно связан с высокоэнергетическим дугообразованием, перекрытиями, серьёзными проблемами переключателя ответвлений или разрушительными электрическими разрядами.

Оксид углерода и диоксид углерода образуются при старении или перегреве бумажной изоляции. Их интерпретация особенно важна для трансформаторов с медными обмотками, обёрнутыми целлюлозой.

Персоналу послепродажного обслуживания не следует воспринимать названия газов как окончательный диагноз. Каждый газ является свидетельством энергии и разложения материалов, а не доказательством повреждения одной конкретной детали.

Силовой трансформатор с медными обмотками может выделять несколько газов при развитии одной неисправности. Например, ослабленное соединение обмотки может вызвать резистивный нагрев, а затем электрический разряд.

Поэтому приоритет технического обслуживания должен основываться на полном газовом профиле, скорости газообразования и соответствии этой картины эксплуатационным событиям.

Какие результаты DGA обычно требуют более быстрых действий?

Первичная оценка должна отделять стабильное фоновое газообразование от активного развития неисправности. Исторические пробы обычно ценнее одного лабораторного отчёта, рассматриваемого изолированно.

Внезапный рост общего содержания горючих газов указывает на внутреннее высвобождение энергии. Даже если значения остаются ниже порогов тревоги, резкое ускорение требует расследования.

Рост ацетилена обычно является наиболее веским основанием для эскалации. Специалистам следует сравнить результаты с предыдущими пробами, изучить историю нагрузки и оценить, происходили ли коммутационные события.

Когда ацетилен растёт одновременно с водородом и этиленом, трансформатор может испытывать дуговые разряды, наложенные на тепловое воздействие. К такому сочетанию нельзя относиться легкомысленно.

Высокое содержание водорода без значительного количества ацетилена может указывать на частичный разряд или низкоэнергетические разряды. Следующим шагом обычно является более тщательное отслеживание динамики и оценка электрического состояния.

Повышенные уровни метана и этана при ограниченном содержании этилена могут указывать на низкотемпературный перегрев масла. Распространённые причины включают плохие контакты, локальные вихревые токи и перегруженные металлические конструкции.

Высокий уровень этилена относительно этана указывает на более горячую тепловую неисправность. Бригадам обслуживания следует рассмотреть горячие точки на выводах, зажимах, соединениях обмоток или контактах переключателя ответвлений.

Более быстрый рост оксида углерода по сравнению с диоксидом углерода может свидетельствовать об ускоренном нагреве бумажной изоляции. Это существенно, поскольку прочность бумаги невозможно восстановить после термического старения.

Предельные значения газов являются полезными инструментами первичного контроля, но не должны заменять инженерное суждение. Конструкция трансформатора, объём масла, профиль нагрузки, возраст и предшествующая дегазация влияют на интерпретацию.

Небольшой герметичный распределительный трансформатор может демонстрировать быстрые изменения концентрации, поскольку содержит меньше масла. В более крупном агрегате газы могут разбавляться, несмотря на развитие серьёзной неисправности.

Как неисправности медных обмоток проявляются в газовых характеристиках

Сама медь не создаёт уникальной газовой сигнатуры DGA. Вместо этого неисправности вокруг медных проводников вызывают нагрев или разряд, разлагающий окружающее масло и изоляцию.

Ослабленные соединения обмоток, некачественные паяные соединения, повреждённые выводы и высокоомные интерфейсы клемм могут создавать локальные тепловые горячие точки при нормальном рабочем токе.

На ранней стадии неисправности из-за переходного сопротивления соединения сначала могут увеличиваться метан и этан. С повышением температуры этилен становится более заметным и указывает на более серьёзный перегрев.

Если повреждённое соединение начинает искрить, может появиться ацетилен. Такой переход от тепловых газов к газам дугового разряда может означать, что управляемый дефект становится критическим.

Деформация обмотки после воздействия короткого замыкания также может способствовать аномальному газообразованию. Механическое смещение может повредить изоляцию, изменить зазоры или вызвать периодическое перемещение проводников.

Частичный разряд вблизи проводника обмотки часто создаёт газовые картины с преобладанием водорода. Его причинами могут быть пустоты, загрязнение, острые металлические точки, влага или дефекты изоляции.

Специалистам следует сопоставлять результаты DGA с измерениями сопротивления обмоток, коэффициента трансформации, тока возбуждения и частотного отклика, если состояние трансформатора оправдывает дополнительные испытания.

Одна только газовая картина не может подтвердить смещение обмотки или межвитковое повреждение. Однако она может определить, следует ли ускорить внутреннюю проверку или планирование отключения.

Для оборудования с медными обмотками тепловые признаки также следует сопоставлять с током нагрузки. Высокая нагрузка может объяснить повышенные температуры, но не оправдывает аномальный рост газов.

Повторяющиеся перегрузки могут ускорить старение изоляции вокруг проводников. Когда оксид углерода растёт вместе с тепловыми газами масла, следует учитывать как нагрев проводников, так и повреждение целлюлозы.

Осторожно используйте газовые соотношения, а не механически

Методы газовых соотношений обеспечивают структурированный способ классификации неисправностей. Распространённые подходы включают соотношения Роджерса, метод соотношений IEC и интерпретацию треугольника Дюваля.

Эти методы сравнивают взаимосвязи между выбранными газами, а не опираются исключительно на абсолютную концентрацию. Они помогают различать частичные разряды, тепловые неисправности и неисправности с разрядами.

Анализ треугольника Дюваля особенно полезен при наличии нескольких горючих газов. Он преобразует относительные проценты в зоны, представляющие вероятные категории неисправностей.

Однако методы соотношений могут быть ненадёжными при низких концентрациях газов, когда газы близки к пределам обнаружения или когда агрегат недавно проходил обработку масла.

Замена масла, вакуумная обработка, доливка и дегазация могут изменить соотношения без устранения источника неисправности. Записи о техническом обслуживании должны сопровождать каждую аналитическую интерпретацию.

Методы соотношений следует рассматривать как диагностические средства, а не как автоматические вердикты. Специалист послепродажного обслуживания всё равно должен оценивать тенденции, события срабатывания защит, температуры и физическое состояние трансформатора.

Когда два метода указывают на разные типы неисправностей, не выбирайте более удобный результат. Перед принятием решения изучите исходные данные, качество отбора проб и скорость газообразования.

Ошибки отбора проб могут привести к вводящим в заблуждение результатам. Попадание воздуха, загрязнённые ёмкости, недостаточная промывка, плохая герметизация и задержка транспортировки могут исказить показатели кислорода, азота и горючих газов.

При подозрительных результатах незамедлительно возьмите подтверждающую пробу с использованием контролируемых процедур. Вторая проба часто ценнее спора о пограничном результате соотношения.

Создайте практический алгоритм реагирования на DGA

После получения лабораторных результатов сначала проверьте идентификацию трансформатора, дату отбора пробы, масляный отсек, лабораторный метод и сопоставимость результата с предыдущими отчётами.

Затем рассчитайте изменение каждого ключевого газа и общего количества горючих газов. При наличии исторических данных сосредоточьтесь на недельной или месячной скорости образования газов.

Проверьте недавние события, включая перегрузки, грозовую активность, короткие замыкания, переключения ответвлений, срабатывания защиты, техническое обслуживание и операции по обработке масла.

Затем классифицируйте состояние по практическим действиям: обычное отслеживание тенденций, сокращённый интервал отбора проб, целевые диагностические испытания, плановая проверка при отключении или немедленная эксплуатационная эскалация.

При стабильных низких уровнях газов продолжайте штатный мониторинг. Регистрируйте нагрузку и температуру масла, чтобы будущие изменения можно было интерпретировать с учётом фактического эксплуатационного воздействия на трансформатор.

При умеренных, но растущих тепловых газах сократите интервал отбора проб и проверьте доступные соединения, эффективность охлаждения, внешние клеммы и баланс нагрузки.

При росте с преобладанием водорода рассмотрите испытания на влагу, оценку состояния изоляции, исследование частичных разрядов и проверку условий заземления и защиты от перенапряжений.

При обнаружении ацетилена или быстром росте горючих газов немедленно уведомите ответственный инженерный персонал. Надлежащие меры могут включать снижение нагрузки или вывод из эксплуатации.

Не ждите одного лабораторного отчёта для начала действий. Аварийные сигналы реле Бухгольца, срабатывание сброса давления, аномальный шум, утечка масла или необычная температура требуют параллельного расследования.

Чёткая письменная рекомендация должна содержать доказательства, уровень риска, неопределённость, необходимое следующее испытание и эксплуатационный срок. Это предотвращает неоднозначную передачу информации между сервисными бригадами.

Почему газы бумажной изоляции важны для долгосрочной надёжности

Масло можно фильтровать, обрабатывать или заменять, но состарившаяся целлюлозная изоляция остаётся постоянным фактором, ограничивающим срок службы. Оксиды углерода помогают выявить это скрытое ухудшение.

Оксид углерода чаще напрямую связан с активным перегревом бумаги, тогда как диоксид углерода может отражать более длительное старение целлюлозы. Их взаимосвязь требует интерпретации на основе тенденций.

На высокие уровни оксидов углерода также могут влиять окисление масла, предыдущие тепловые события и возраст трансформатора. Их следует оценивать вместе с результатами по влаге и фуранам.

Фурановый анализ даёт дополнительное представление о деградации бумаги. Когда рост фуранов подтверждает тенденции оксидов углерода, доказательства старения изоляции становятся значительно сильнее.

Для старых агрегатов умеренная концентрация оксидов углерода может быть ожидаемой. Более важный вопрос — меняется ли скорость после изменения условий нагрузки или температуры.

Бригады обслуживания должны учитывать, что температура медной обмотки напрямую влияет на расположенную рядом бумагу. Устойчивые горячие точки могут ослабить изоляцию проводников задолго до того, как электрическая неисправность станет заметной.

Поэтому DGA должен быть связан с решениями по сроку службы актива. Трансформатор может оставаться в эксплуатации, но нарастающее повреждение изоляции может изменить планирование резерва и сроки замены.

Применяйте выводы DGA к распределительным трансформаторам на опорах

Трансформаторы на опорах часто эксплуатируются в открытых условиях с переменной нагрузкой, воздействием молний, сезонными изменениями температуры и ограниченными возможностями для детального полевого осмотра.

Для таких агрегатов базовые пробы масла, взятые после ввода в эксплуатацию, создают ценные контрольные точки. Без базового уровня специалисты должны в большей степени полагаться на повторный отбор проб и историю обслуживания.

В распределительных сетях объёмы масла могут быть меньше, поэтому концентрации газов способны быстро изменяться. Быструю тенденцию следует своевременно оценить, а не списывать на вариации отбора проб.

Однофазный масляный трансформатор Jinshida для установки на опоре предназначен для сельских и городских распределительных сетей, сельскохозяйственных нагрузок, гражданских зданий и пригородных сетей.

Его технология обмотки высокого напряжения медным проводом, низковольтная фольговая обмотка и высококачественные изоляционные материалы обеспечивают надёжную работу в требовательных условиях распределительных сетей.

Доступная мощность от 5kVA до 500kVA и номинальное напряжение до 36kV позволяют специфицировать конструкцию для различных требований энергоснабжающих организаций и местных распределительных сетей.

Встроенные варианты защиты, такие как предохранители, ограничители перенапряжений и защита от перегрузки, могут снизить внешнее воздействие. Они не устраняют необходимость анализа масла на основе состояния оборудования.

Когда позволяют полевые условия, DGA следует координировать с визуальной проверкой повреждений вводов, состояния заземления, работы разрядников, уровня масла, утечек и аномального поведения нагрузки.

Распространённые ошибки интерпретации, которых следует избегать сервисным бригадам

Наиболее распространённая ошибка — считать одно повышенное значение доказательством неисправности. Значения газов становятся значимыми при сравнении с предыдущими результатами и условиями эксплуатации.

Другая ошибка — предполагать, что нормальные электрические испытания исключают неисправность трансформатора с ухудшающимся газообразованием. Некоторые развивающиеся неисправности на ранних стадиях остаются локальными и периодическими.

Специалистам также не следует игнорировать лабораторные пределы обнаружения. Зафиксированный след ацетилена может требовать подтверждения, но его никогда не следует удалять из записи технического обслуживания.

Не сравнивайте результаты разных лабораторий без проверки методов и единиц отчётности. Несогласованная практика испытаний может создавать ложные тенденции и ненужные эксплуатационные решения.

Не менее вредно не фиксировать обработку масла. Дегазация может временно снизить концентрации, пока основной источник перегрева или разряда продолжает развиваться внутри.

Наконец, не отделяйте DGA от коммуникации с заказчиком. Объясняйте риск в эксплуатационных терминах: частота мониторинга, ограничения нагрузки, необходимость отключения и ожидаемые следующие диагностические шаги.

Заключение: рассматривайте DGA как инструмент принятия решений, а не лабораторное число

Результаты анализа растворённых газов могут показать, испытывает ли силовой трансформатор с медными обмотками тепловое воздействие, частичный разряд, дуговой разряд, ухудшение изоляции или потенциальное повреждение, связанное с обмоткой.

Наиболее надёжный диагноз сочетает тип газа, концентрацию, тенденцию, скорость роста, историю нагрузки, события защиты и подтверждающие электрические испытания или испытания состояния масла.

Водород требует внимания, этилен часто указывает на более горячую тепловую активность, а ацетилен требует особой срочности. Оксиды углерода дополняют необходимыми данными о состоянии бумажной изоляции.

Для персонала послепродажного обслуживания цель состоит не в том, чтобы предсказать каждую внутреннюю деталь по одной пробе. Цель — своевременно и правильно принять следующее эксплуатационное решение.

Последовательный отбор проб, дисциплинированный анализ тенденций и своевременная эскалация превращают DGA из обычной лабораторной услуги в практическую защиту от дорогостоящих отказов трансформаторов.
