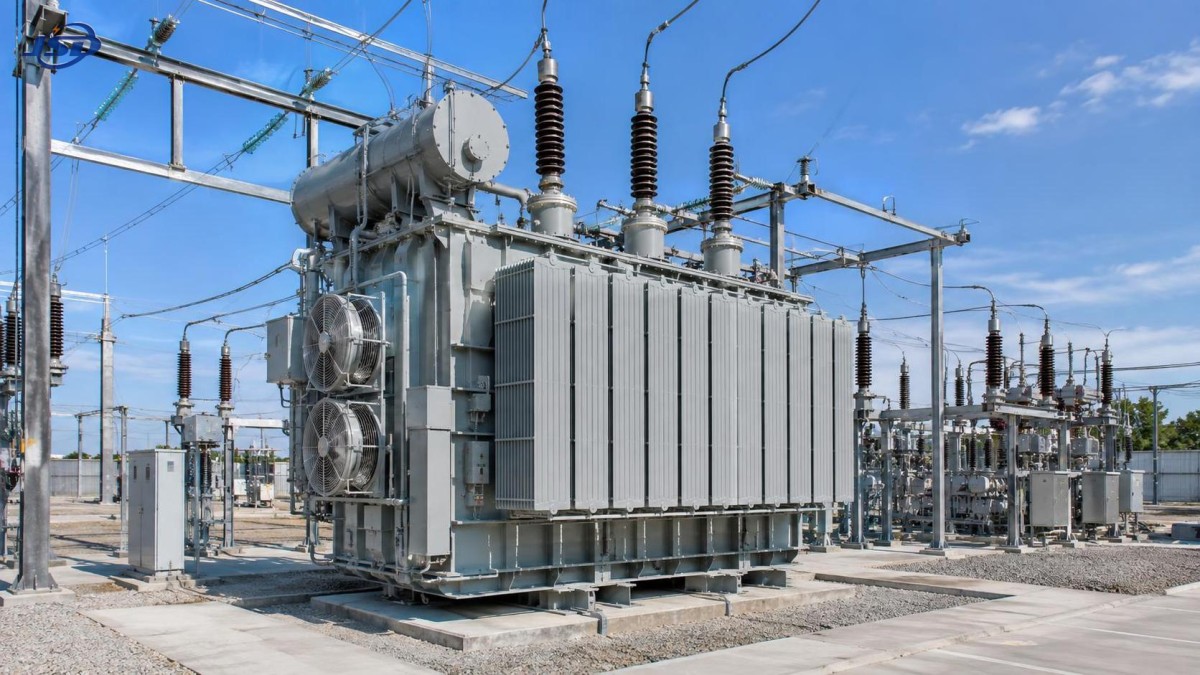

Especificações-chave para transformadores de potência com enrolamento de cobre em licitações de subestações de concessionárias

Uma licitação de concessionária não deve tratar enrolamentos de cobre como um indicativo simplificado da qualidade do transformador. O cobre é frequentemente o material condutor preferido para aplicações exigentes em subestações devido às suas características elétricas e mecânicas, mas as decisões de aquisição ainda dependem do projeto completo: perdas, coordenação de isolamento, resfriamento, desempenho em falhas, interfaces, testes e a capacidade do fornecedor de documentar o que está sendo ofertado.

Para umtransformador de potência com enrolamento de cobre, a abordagem mais útil para a licitação é definir primeiro o regime de serviço e, em seguida, exigir que os licitantes informem valores garantidos e premissas de projeto conforme o mesmo cronograma. Isso torna as cotações comparáveis e reduz o risco de selecionar uma unidade que parece estar em conformidade nos dados de placa, mas que é inadequada para a rede.

Comece pelo regime de operação, não pelo material do condutor

A potência nominal e a tensão primária/secundária estabelecem o porte básico do transformador, mas não descrevem o grau de exigência de sua operação. Antes de elaborar os requisitos técnicos, identifique o perfil de carga esperado, a função do transformador, a configuração da rede, as condições ambientais, a altitude, a instalação interna ou externa e a provável expansão futura.

Um transformador que alimenta um alimentador de distribuição levemente carregado tem prioridades diferentes de um que atende a um processo industrial, uma conexão de energia renovável ou uma subestação urbana crítica. Sobrecargas repetidas, operação frequente do comutador de taps, correntes harmônicas, ventilação insuficiente e altos níveis de curto-circuito podem alterar o projeto adequado.

Os enrolamentos de cobre podem oferecer benefícios práticos quando o projeto compacto, a resistência mecânica e o desempenho térmico são importantes. No entanto, um projeto em cobre com margem de resfriamento insuficiente ou detalhes de isolamento deficientes não é automaticamente uma compra melhor do que uma alternativa bem projetada. Portanto, a licitação deve avaliar a construção do enrolamento de cobre como um elemento de um pacote de desempenho definido.

Especifique as perdas como valores garantidos

As perdas estão entre os pontos de comparação comercial e técnica mais importantes, pois afetam o custo operacional durante toda a vida útil do transformador. Os documentos de licitação devem separar as perdas em vazio das perdas em carga, em vez de solicitar uma declaração geral de que o transformador é “altamente eficiente”.

A perda em vazio está presente sempre que o transformador é energizado e está principalmente associada ao núcleo magnético. A perda em carga aumenta com a corrente e é influenciada pela resistência dos enrolamentos, perdas dispersas, disposição dos condutores e condições de resfriamento. Um fornecedor pode otimizar um valor permitindo que o outro aumente; por isso, as equipes de aquisição precisam que ambos os valores sejam informados na potência declarada, posição de tap e modo de resfriamento.

Peça aos licitantes que identifiquem a base de temperatura utilizada nas garantias de perdas em carga e como o consumo auxiliar dos equipamentos de resfriamento é tratado. Um transformador destinado a operar com ventiladores ou bombas durante períodos substanciais não deve ser avaliado apenas com base em uma classificação de resfriamento básica que não reflita a prática operacional real.

O projeto de isolamento deve refletir o local e o sistema

A classe de tensão por si só não é uma especificação de isolamento. O sistema de isolamento deve suportar a tensão normal de operação, eventos de manobra, surtos relacionados a descargas atmosféricas quando aplicável e os esforços ambientais esperados no local de instalação. Os requisitos da licitação devem indicar claramente os níveis de isolamento, a configuração dos terminais, o tratamento do neutro e as condições do sistema relevantes para o transformador.

Para unidades imersas em óleo, a qualidade do sistema de isolamento depende de mais do que apenas do óleo. O isolamento dos enrolamentos, a cobertura dos condutores, as estruturas de papelão prensado, os suportes de derivações, os arranjos de fixação, a preservação do óleo e o controle de umidade trabalham em conjunto. Os requisitos para construção com tanque selado, arranjos com conservador ou outros sistemas de expansão de óleo devem corresponder à estratégia de manutenção do proprietário e às condições climáticas.

Os limites de elevação de temperatura também merecem atenção especial. Uma menor elevação de temperatura pode proporcionar uma margem térmica útil, mas o requisito correto depende do padrão de carregamento, do meio de resfriamento, das expectativas de vida útil do projeto e dos materiais isolantes utilizados. Exigir uma elevação irrealisticamente baixa sem considerar o regime do sistema pode aumentar o custo e o tamanho sem resolver um problema operacional real.

A escolha do resfriamento afeta a capacidade, a manutenção e a resiliência

O modo de resfriamento deve ser selecionado conforme o regime exigido, em vez de ser copiado de uma licitação anterior. Projetos com resfriamento natural são mais simples e reduzem a dependência de equipamentos auxiliares. Estágios de ar forçado ou óleo forçado podem fornecer maior capacidade em uma área menor, mas introduzem ventiladores, bombas, circuitos de controle, alarmes e responsabilidades de manutenção.

A licitação deve indicar a capacidade nominal exigida em cada estágio de resfriamento, a filosofia de controle esperada, as expectativas de redundância para equipamentos auxiliares e as funções de alarme ou desligamento exigidas para condições anormais. Também deve exigir que o fornecedor explique qual capacidade permanece disponível se um grupo de ventiladores, uma bomba ou um componente de controle associado estiver indisponível.

Esse ponto torna-se mais importante em subestações com restrições de espaço. Um transformador compacto com resfriamento intensivo pode parecer atraente durante a análise das propostas, mas o acesso para limpeza dos radiadores, substituição de ventiladores, amostragem de óleo e inspeções futuras deve ser viável no local real.

A suportabilidade a curto-circuito é um requisito de projeto, não uma mera formalidade

O regime de falha da rede pode impor forças eletromagnéticas e mecânicas severas aos enrolamentos do transformador. Os condutores de cobre contribuem para uma útil robustez mecânica, mas a suportabilidade a falhas depende igualmente da geometria dos enrolamentos, do reforço radial e axial, da pressão de aperto, das derivações, das conexões de taps e de todo o conjunto da parte ativa.

As equipes de aquisição devem fornecer as informações relevantes sobre falhas do sistema e exigir uma declaração clara de suportabilidade a curto-circuito. Uma declaração genérica de conformidade é menos útil do que uma base de projeto documentada e vinculada à tensão licitada, à impedância, à disposição dos enrolamentos e às condições da rede. Quando o transformador operar próximo a grandes geradores, cargas industriais pesadas ou a um sistema de transmissão robusto, essa análise deve receber a mesma atenção que a potência nominal.

Não presuma que aumentar a impedância é sempre a solução para uma corrente de falha mais elevada. Isso pode reduzir a contribuição para a falha, mas também afeta a regulação de tensão e a operação em paralelo. A impedância adequada deve ser coordenada com o restante da subestação e da rede conectada.

Os requisitos do comutador de taps devem seguir o regime de controle de tensão

Um comutador de taps sem carga pode ser adequado quando ajustes sazonais ou de comissionamento são suficientes. Um comutador de taps sob carga é apropriado quando o transformador precisa regular a tensão enquanto está energizado, mas acrescenta um componente mecânico de uso intenso que requer um regime operacional e um plano de manutenção definidos.

Especifique a faixa de taps, o tamanho dos passos, a corrente nominal, o modo de controle, as necessidades de controle remoto, os intertravamentos, a indicação de posição e os requisitos de interface. Distinga também entre uma faixa de taps tecnicamente disponível e uma que suporte a potência nominal exigida em toda a faixa de operação esperada. Para transformadores que devem operar em paralelo, o arranjo de taps, o grupo vetorial, a impedância e a relação de tensão exigem tratamento coordenado.

Solicite as evidências que tornam as propostas comparáveis

A avaliação da licitação deve separar o desempenho prometido da conformidade demonstrada. Exija um pacote de submissão que inclua uma planilha de dados técnicos garantidos, desenhos de arranjo geral, detalhes de terminais e buchas, perdas, impedância, classificações de resfriamento, informações de isolamento, escopo de proteção e monitoramento, além de uma lista clara de exclusões ou desvios.

A documentação de ensaios de rotina é essencial, mas o risco do projeto por vezes justifica uma análise adicional dos cálculos de projeto, dos pontos de inspeção na fábrica ou dos ensaios especificados relevantes ao regime de serviço. O escopo exato dos ensaios deve corresponder ao tipo de transformador e às consequências de uma falha. Um licitante que fornece um pacote de dados completo e internamente consistente é mais fácil de avaliar do que outro que apresenta alegações amplas com lacunas nas interfaces.

Os critérios de aceitação também devem abranger itens práticos: disposições de contenção de óleo, massa e dimensões de transporte, pontos de içamento e macacamento, arranjos de caixas de cabos ou buchas, terminais de aterramento, localização do gabinete de comando, peças de reposição, documentação de instalação e suporte ao comissionamento. Esses detalhes frequentemente causam mais atrasos no local do que as principais classificações elétricas.

Avalie o transformador como parte do sistema da subestação

Um transformador não pode ser selecionado isoladamente dos equipamentos de manobra, proteção, cabos, aterramento e equipamentos de potência reativa. O grupo vetorial afeta a proteção e a operação em paralelo. Os arranjos de neutro influenciam a proteção contra falhas. A corrente nominal das buchas e as distâncias de isolamento dos terminais devem ser adequadas aos condutores conectados. Transformadores de instrumento, sensores e monitoramento remoto devem estar alinhados à arquitetura de controle da subestação.

Projetos que combinam subestações com geração solar, armazenamento em bateria ou cargas controladas exigem cuidado especial. Correntes harmônicas, fluxo reverso de potência, carregamento variável e padrões de operação bidirecionais podem alterar as premissas térmicas e de controle de tensão. O requisito do transformador deve descrever essas condições em vez de deixar os fornecedores adotarem premissas incompatíveis.

Para o lado de armazenamento de um projeto mais amplo de energia distribuída, uma solução modular de baixa tensão, como aBateria de Armazenamento de Energia LiFePO4 Empilhável de 51.2V, pode ser relevante para a arquitetura do sistema. Ela não substitui a especificação do transformador da subestação; é um componente separado cuja interface com o inversor, perfil de carregamento, plano de expansão e coordenação de proteção devem ser avaliados juntamente com o projeto do transformador e da conexão à rede.

Erros comuns em licitações que criam ambiguidades onerosas

• Copiar uma especificação antiga: Classificações anteriores, perdas, impedância e arranjos de resfriamento podem não ser adequados à nova rede ou ao perfil de carregamento.
• Solicitar cobre sem definir o desempenho dos enrolamentos: O material por si só não estabelece a resistência a curto-circuito, as perdas, a elevação de temperatura ou a vida útil.
• Comparar apenas os preços principais: Um preço de compra menor pode ocultar perdas mais elevadas, monitoramento reduzido, acessórios inferiores ou exclusões que reaparecem durante a instalação.
• Deixar as interfaces vagas: Localizações pouco claras das buchas, terminações de cabos, sinais de proteção e requisitos de tensão de controle podem gerar alterações tardias de engenharia.
• Ignorar a facilidade de manutenção: Um projeto tecnicamente conforme ainda pode ser difícil de inspecionar, resfriar, transportar ou reparar no local previsto.

Uma sequência prática de análise de propostas

Comece confirmando o regime elétrico: relação de tensão, capacidade nominal, faixa de taps, grupo vetorial, impedância, arranjo de neutro e condições de falha. Em seguida, avalie o desempenho térmico e a eficiência por meio das perdas garantidas, base de elevação de temperatura, estágios de resfriamento e necessidades de potência auxiliar. Depois, analise o isolamento, os terminais e o projeto ambiental, seguidos por proteção, monitoramento, desenhos, restrições de transporte, ensaios e documentação de serviço.

Somente após as ofertas técnicas terem sido normalizadas a comparação comercial deve ter peso total. Essa sequência evita que as equipes de aquisição aceitem um preço atraente para um projeto que transferiu riscos para as perdas operacionais, as interfaces da subestação ou a manutenção futura.
