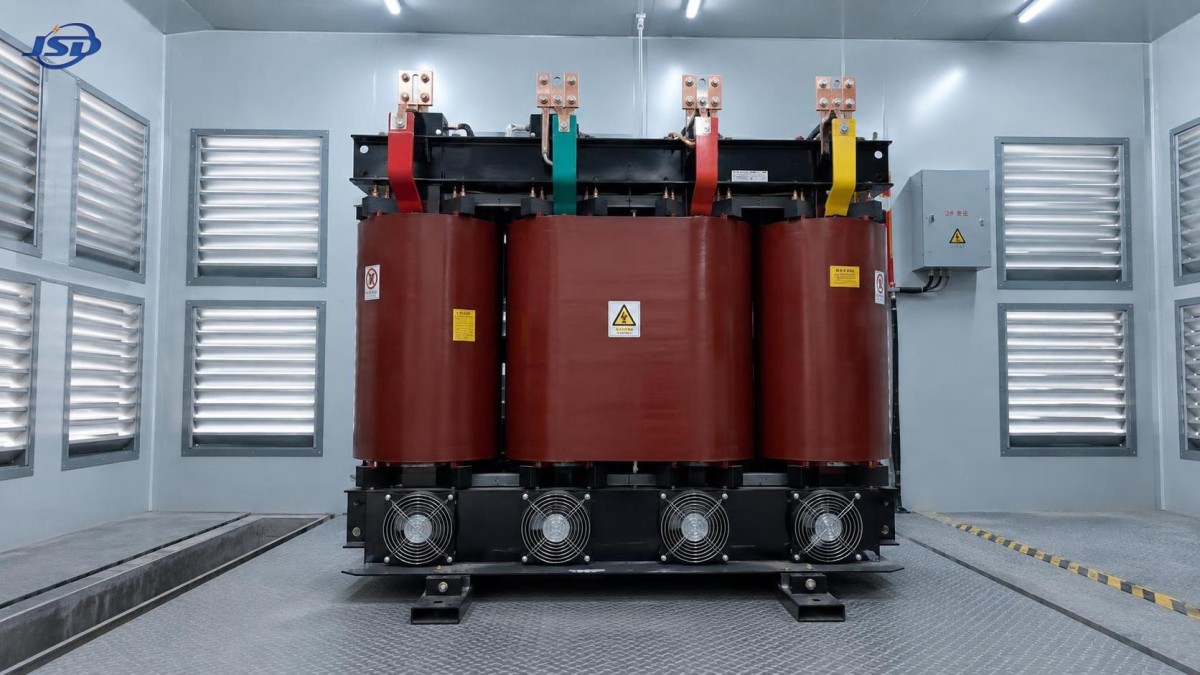

Предотвращение перегрева трёхфазных трансформаторов с медной обмоткой в жарких помещениях с оборудованием

Предотвращение перегрева трехфазных трансформаторов с медными обмотками в жарких помещениях для оборудования

Перегрев в трансформаторном помещении редко вызывается одной серьезной неисправностью. Чаще он развивается вследствие сочетания обычных условий: летнего повышения температуры окружающей среды, забитой пылью вентиляционной жалюзийной решетки, добавления новой производственной линии без пересмотра нагрузки или работы охлаждающего вентилятора, который перемещает значительно меньший объем воздуха, чем ожидается. Для трехфазного трансформатора с медными обмотками такие условия могут постепенно уменьшать тепловой запас, пока не станут неизбежными срабатывания сигнализации, ухудшение состояния изоляции или незапланированное отключение.

Медные обмотки обладают высокой проводимостью и широко применяются там, где важны эффективность и надежная работа под нагрузкой. Однако они не защищены от воздействия тепла. На температуру обмоток влияют электрические потери, воздушный поток, температура помещения, содержание гармоник, качество соединений и фактический режим нагрузки трансформатора. При быстром осмотре агрегат может выглядеть исправным, в то время как его внутренние горячие точки уже работают ближе к своему пределу, чем показывает температура наружного корпуса.

Практическая цель заключается не просто в том, чтобы поддерживать в помещении «прохладу». Необходимо обеспечить работу трансформатора в пределах расчетных условий превышения температуры и температуры окружающей среды, сохраняя достаточный запас для пикового спроса, отказа вентилятора, сезонной жары и изменений в соседнем оборудовании. Для этого требуется подход к техническому обслуживанию, сочетающий измерения, физический осмотр и историю эксплуатации.

Начните с правильного вопроса о температуре

При появлении сигнала высокой температуры обслуживающие бригады часто задаются вопросом, неисправен ли сам трансформатор. Это разумно, но не является лучшим первым вопросом. Вместо этого спросите:трансформатор выделяет слишком много тепла или помещение не отводит нормальное количество тепла? Ответ определяет, что является приоритетом: снижение нагрузки, ремонт, работы по вентиляции или более детальное электротехническое обследование.

Сравните температуру воздуха в помещении на входе охлаждающего воздуха с температурой в верхней и задней части трансформатора. Если жарко во всем помещении, особенно вблизи пути поступления воздуха, система охлаждения может рециркулировать нагретый воздух. Если температура в помещении приемлемая, но одна фаза, один вывод или одна зона катушки заметно горячее остальных, причина, вероятнее всего, локальная: несимметричная нагрузка, ослабленное соединение, недостаточное контактное давление, гармонические воздействия или внутренняя проблема, требующая рекомендаций производителя.

Не полагайтесь на одно инфракрасное изображение, сделанное после открытия двери помещения. Открывание двери может временно изменить воздушный поток, а блестящие металлические поверхности могут давать ошибочные инфракрасные показания, если коэффициент излучения задан неверно. Используйте тепловизионную съемку как инструмент сравнения: осматривайте аналогичные фазы, аналогичные кабельные оконцевания и повторяйте измерения при сопоставимой нагрузке. Тенденция обычно полезнее одного изолированного значения.

Настройки температурной защиты также требуют учета контекста. Сигнал датчика не доказывает неисправность датчика, а отсутствие сигналов не доказывает достаточность охлаждения. Проверьте расположение датчиков, настройки сигнализации и отключения, логику запуска вентиляторов и ведется ли регистрация показаний. Трансформатор, достигающий высокой температуры только во время дневного пика, может выглядеть нормально во время утреннего сервисного осмотра.

Тепло в помещении является частью нагрузки трансформатора

Помещения для оборудования часто проектируются исходя из площади пола, а не тепловых характеристик. Трансформатор может быть установлен с достаточными физическими зазорами по проектной документации, но при этом все же засасывать обратно собственный нагретый выходной воздух из-за неудачного расположения вытяжного канала. Это особенно распространено, когда распределительное устройство, кабельные лотки, зарядные устройства для аккумуляторов, приводы или другое тепловыделяющее оборудование размещены в компактном электротехническом помещении.

Проверяйте весь воздушный тракт, а не только вентиляторы. Наружные приточные жалюзи должны быть очищены от мусора и защищены без создания чрезмерного сопротивления. Внутренние решетки, фильтры и поверхности катушек необходимо очищать. Вытяжной воздух должен иметь путь выхода из помещения, а не поступать в потолочную пустоту или соседнее замкнутое пространство. Если в первоначальном проекте предполагалась естественная вентиляция, убедитесь, что последующие строительные работы не уменьшили эффективную площадь проемов.

Полезная проверка на объекте заключается в наблюдении за направлением воздушного потока безопасными бесконтактными методами во время работы системы охлаждения. Застойные зоны за трансформатором, короткое замыкание воздушного потока от вытяжки обратно к притоку и конфликтующие направления работы вентиляторов могут быстро стать очевидными. Также проверьте, держат ли двери помещения обычно закрытыми. Дверь, открытая во время пусконаладки, но закрытая при нормальной эксплуатации, может существенно изменить температуру в помещении.

Принудительная вентиляция не является автоматическим решением. Слишком мощные или неправильно направленные вентиляторы могут затягивать пыль через трансформатор, нарушать предусмотренный путь охлаждения или создавать ложное ощущение безопасности. Более правильный подход — подтвердить требуемые производителем трансформатора зазоры и схему охлаждения, а затем подобрать производительность и расположение вентиляции помещения с учетом фактических источников тепла и ожидаемых условий окружающей среды. В очень жарком климате может потребоваться рассматривать помещение как тепловую систему, а не считать вентиляцию второстепенной деталью инженерных систем здания.

Проверьте электрическую нагрузку, прежде чем винить систему охлаждения

Ток нагрузки необходимо измерять по всем трем фазам и сопоставлять с номиналом трансформатора на паспортной табличке и условиями охлаждения. Одного показания тока недостаточно. Фиксируйте время суток, температуру окружающей среды, состояние вентиляторов и основные подключенные нагрузки. Трансформатор, питающий двигатели, сварочное оборудование, выпрямители, системы UPS, частотно-регулируемые приводы или быстро изменяющиеся технологические нагрузки, может иметь тепловой профиль, значительно отличающийся от профиля стабильной коммерческой нагрузки.

Несимметрия фаз требует раннего внимания. Она может приводить к большей тепловой нагрузке на одну обмотку даже при кажущейся приемлемой общей мощности кВА. Исследуйте неравномерное распределение однофазных нагрузок, ненадежные соединения нейтрали, где это применимо, и изменения, выполненные в ходе работ по расширению. Обслуживающие бригады иногда сосредотачиваются на трансформаторе, хотя фактическая проблема находится ниже по сети — в неравномерно нагруженном распределительном щите.

Гармоники — еще одна частая зона, которую не замечают. Нелинейные нагрузки могут увеличивать потери и нагрев, которые не всегда полностью выявляются обычными токовыми клещами. Если после монтажа были добавлены приводы, оборудование обработки данных, выпрямители или другие нелинейные нагрузки, при наличии соответствующих симптомов организуйте измерение качества электроэнергии. При проверке следует учитывать искажения тока, искажения напряжения, нагрузку нейтрали и пригодность трансформатора к измеренному режиму работы. Небезопасно предполагать, что трансформатор с медными обмотками способен выдерживать любые гармонические условия только потому, что медь имеет меньшее сопротивление, чем некоторые альтернативные материалы.

Выбор напряжения и положение ответвления также имеют значение. Неправильная настройка ответвления при отключенном напряжении может способствовать неблагоприятному режиму работы. Любое изменение ответвления должно выполняться в соответствии с инструкциями производителя и утвержденной процедурой изоляции; это не регулировка под напряжением, и ее никогда не следует рассматривать как быстрое средство устранения перегрева. Перед изменением ответвлений подтвердите фактическое входное напряжение и оцените последствия для низковольтной системы.

Осмотрите места локального возникновения нагрева

Трансформатор может перегреваться из-за горячего оконцевания, а не из-за перегруженных обмоток. Осмотрите кабельные оконцевания высокого и низкого напряжения, соединения шинопроводов, болтовые соединения, гибкие перемычки, заземляющие соединения и нейтральные проводники. Изменение цвета, затвердевание изоляции, необычный запах или разница температур между сопоставимыми фазными соединениями следует рассматривать как выявленный дефект, а не как косметическое старение.

Ослабленные соединения вызывают резистивный нагрев, а повторяющиеся тепловые циклы могут ухудшать это состояние. Повторную затяжку не следует выполнять без должной подготовки: используйте указанные значения крутящего момента, правильную последовательность монтажа крепежа и соответствующую процедуру отключения. Чрезмерная затяжка может повредить выводы или нарушить соединения так же, как и недостаточная затяжка. После корректирующих работ повторите тепловизионный осмотр при значимой нагрузке, а не предполагайте, что проблема устранена.

Для сухих трансформаторов скопление пыли на поверхностях катушек и в вентиляционных каналах также может ухудшать теплоотвод. Очистка должна соответствовать системе изоляции и выполняться при безопасно изолированном трансформаторе. Агрессивные инструменты, неконтролируемый сжатый воздух или чистящие средства, не одобренные для электрической изоляции, могут создать новые проблемы. Цель состоит в удалении загрязнений без повреждения поверхностей катушек, датчиков, изоляционных барьеров или соединений.

Правильно используйте возможности принудительного воздушного охлаждения

Некоторые конструкции с литой смоляной изоляцией рассчитаны на работу выше базового номинала при наличии принудительного воздушного охлаждения, однако это определенный рабочий режим, а не неограниченный резерв. Решение должны определять соответствующие данные паспортной таблички, схема вентиляторов, система контроля температуры и документация производителя. Если разрешена работа с вентиляторным охлаждением, убедитесь, что каждый вентилятор автоматически запускается при заданной температуре, вращается в правильном направлении и получает надежное электропитание.

Например, конфигурация SCB10-12, предлагаемая Jinshida Electric Power, рассчитана на работу при 120% номинальной нагрузки в условиях принудительного воздушного охлаждения и оснащена системой температурной защиты и управления. В проекте внутреннего распределения эта возможность полезна только в том случае, если само помещение способно отводить дополнительное тепло, а система управления проверяется в рамках регулярного технического обслуживания. Подходящим вариантом для такого применения являетсятрехфазный распределительный сухой трансформатор с литой смоляной изоляцией 11 кВ, предназначенный для распределительных задач от 11 кВ до 0,4 кВ в диапазоне 30–2500 кВА.

Конструкция с высоковольтной обмоткой из медной ленты и низковольтной обмоткой из медной фольги в сочетании с литой смоляной изоляцией подходит для внутренних установок, где важны пожарная безопасность и отсутствие утечек масла. Однако никакие характеристики продукта не устраняют необходимость поддерживать чистоту воздушных каналов и поверхностей, исправность вентиляторов и правильность настроек защиты. В эксплуатации условия монтажа могут иметь такое же значение, как и спецификация трансформатора.

Создайте журнал технического обслуживания, позволяющий своевременно выявлять ухудшение состояния

Наилучшая программа предотвращения перегрева должна быть повторяемой. Регистрируйте фазные токи, напряжение, температуру воздуха на входе в помещение, показания температуры трансформатора, работу вентиляторов, видимую чистоту и результаты тепловизионного наблюдения через сопоставимые интервалы. Отмечайте изменения в технологическом процессе, такие как новое оборудование, более продолжительные производственные смены, изменение работы HVAC или модернизация электротехнического помещения. Именно эти детали часто объясняют повышение температуры, которое изначально кажется необъяснимым.

Практическая последовательность проверки может включать:

• Проверку сигналов температуры, отключений и тенденций нагрузки до входа в помещение.
• Измерение токов всех фаз и выявление несимметрии при представительной нагрузке.
• Проверку приточного и вытяжного воздушного потока, направления вращения вентиляторов, состояния жалюзи и рециркуляции воздуха в помещении.
• Тепловизионный осмотр доступных оконцеваний, шин, кабельных соединений и сопоставимых точек фаз.
• Проверку чистоты катушек и вентиляционных каналов во время надлежащим образом запланированного отключения.
• Испытание управления вентиляторами, индикации датчиков, сигнализации и цепей отключения в соответствии с процедурами объекта.
• Передачу на рассмотрение квалифицированным специалистам по трансформаторам необъяснимых горячих точек, устойчивых тенденций роста температуры или проблем с изоляцией.

Jinshida Electric Power Technology Co., Ltd. подходит к распределительному оборудованию через НИОКР, производство и поддержку применения, уделяя внимание стабильной работе в промышленных, инфраструктурных, сетевых и энергетических объектах. Для сервисных бригад практический вывод прост: выбирайте оборудование в соответствии с режимом работы, но продолжайте контролировать условия монтажа и эксплуатации после ввода в эксплуатацию. Электротехнические помещения редко остаются неизменными в течение всего срока службы.

Если трехфазный трансформатор с медными обмотками работает с перегревом, не следует считать сам сигнал температуры проблемой. Это свидетельство. Проследите, указывает ли оно на высокую температуру окружающей среды, заблокированный воздушный поток, рост нагрузки, несимметрию, гармоники, неисправный компонент охлаждения или локальную проблему соединения. Раннее устранение действительной причины обычно вызывает гораздо меньше перебоев, чем ожидание повреждения изоляции или защитного отключения, которое вынудит начать расследование.
