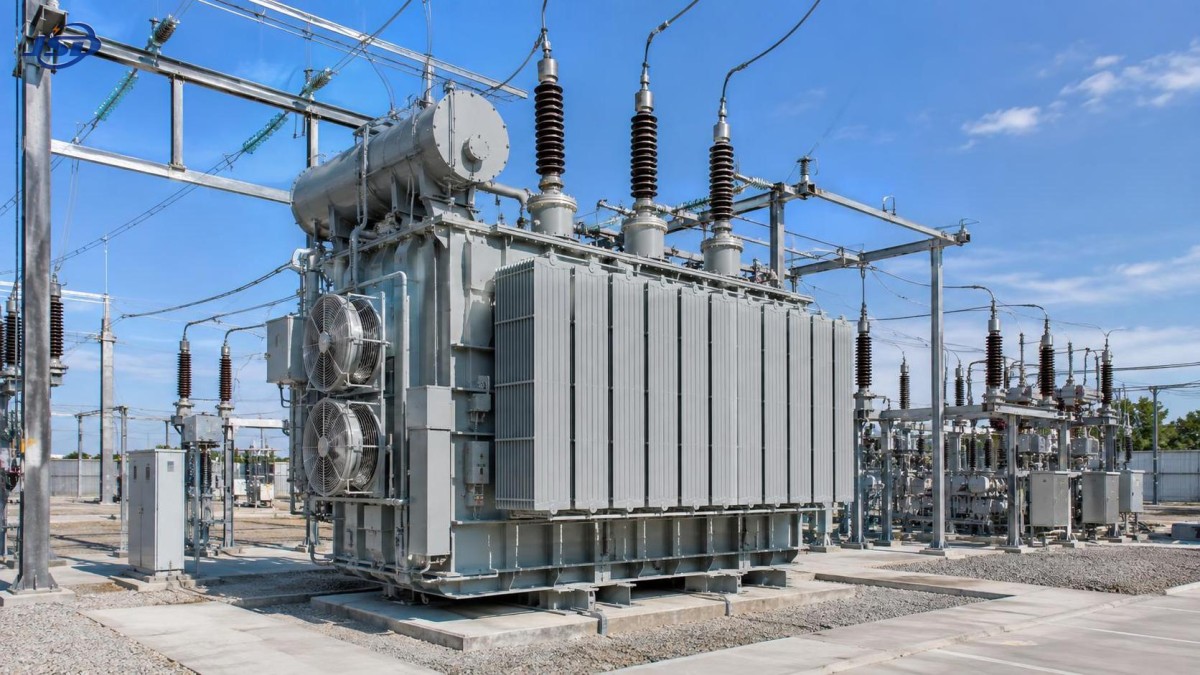

Especificaciones clave para transformadores de potencia con devanados de cobre en licitaciones de subestaciones eléctricas

Una licitación de servicios públicos no debe considerar los devanados de cobre como un indicador abreviado de la calidad del transformador. El cobre suele ser el material conductor preferido para exigentes aplicaciones de subestaciones debido a sus características eléctricas y mecánicas, pero las decisiones de adquisición siguen dependiendo del diseño completo: pérdidas, coordinación del aislamiento, refrigeración, comportamiento ante fallas, interfaces, pruebas y la capacidad del proveedor para documentar lo que se ofrece.

Para untransformador de potencia con devanados de cobre, el enfoque de licitación más útil consiste en definir primero las condiciones de servicio y, después, exigir a los licitadores que indiquen valores garantizados y supuestos de diseño conforme al mismo cuadro de especificaciones. Esto hace que las cotizaciones sean comparables y reduce el riesgo de seleccionar una unidad que parece cumplir con los datos de placa, pero que está mal adaptada a la red.

Comience por las condiciones de funcionamiento, no por el material conductor

La potencia nominal y la tensión primaria/secundaria establecen el tamaño básico del transformador, pero no describen la intensidad de trabajo a la que estará sometido. Antes de redactar los requisitos técnicos, identifique el perfil de carga previsto, la función del transformador, la configuración de la red, las condiciones ambientales, la altitud, la instalación interior o exterior y la posible ampliación futura.

Un transformador que alimenta un alimentador de distribución con poca carga tiene prioridades distintas de uno que presta servicio a un proceso industrial, una conexión de energía renovable o una subestación urbana crítica. Las sobrecargas repetidas, el funcionamiento frecuente del cambiador de tomas, las corrientes armónicas, la ventilación deficiente y los elevados niveles de falla pueden modificar el diseño adecuado.

Los devanados de cobre pueden ofrecer ventajas prácticas cuando son importantes un diseño compacto, la resistencia mecánica y el rendimiento térmico. Sin embargo, un diseño de cobre con margen de refrigeración insuficiente o detalles de aislamiento deficientes no constituye automáticamente una mejor compra que una alternativa bien diseñada. Por lo tanto, la licitación debe evaluar la construcción con devanados de cobre como un elemento de un paquete de prestaciones definido.

Especifique las pérdidas como valores garantizados

Las pérdidas se encuentran entre los puntos de comparación comercial y técnico más importantes, ya que afectan al coste operativo durante toda la vida útil del transformador. Los documentos de licitación deben separar las pérdidas en vacío de las pérdidas en carga, en lugar de solicitar una declaración general de que el transformador es de “alta eficiencia”.

Las pérdidas en vacío están presentes siempre que el transformador está energizado y se asocian principalmente al núcleo magnético. Las pérdidas en carga aumentan con la corriente y están influenciadas por la resistencia de los devanados, las pérdidas parásitas, la disposición de los conductores y las condiciones de refrigeración. Un proveedor puede optimizar una cifra mientras permite que la otra aumente, por lo que los equipos de compras necesitan que ambos valores se indiquen para la potencia declarada, la posición de toma y el modo de refrigeración.

Solicite a los licitadores que identifiquen la base de temperatura utilizada para las garantías de pérdidas en carga y cómo se trata la potencia auxiliar de los equipos de refrigeración. Un transformador destinado a operar con ventiladores o bombas durante períodos prolongados no debe evaluarse únicamente según una potencia nominal de refrigeración básica que no refleje la práctica operativa real.

El diseño del aislamiento debe adaptarse al emplazamiento y al sistema

La clase de tensión por sí sola no constituye una especificación de aislamiento. El sistema de aislamiento debe soportar la tensión normal de funcionamiento, los eventos de maniobra, las sobretensiones relacionadas con rayos cuando corresponda y los esfuerzos ambientales previstos en el lugar de instalación. Los requisitos de la licitación deben indicar claramente los niveles de aislamiento, la configuración de terminales, el tratamiento del neutro y las condiciones del sistema relevantes para el transformador.

En unidades sumergidas en aceite, la calidad del sistema de aislamiento depende de algo más que del propio aceite. El aislamiento de los devanados, el recubrimiento de los conductores, las estructuras de cartón prensado, los soportes de las conexiones, las disposiciones de sujeción, la conservación del aceite y el control de humedad trabajan conjuntamente. Los requisitos para la construcción de tanque sellado, las disposiciones de conservador u otros sistemas de expansión de aceite deben ajustarse a la estrategia de mantenimiento del propietario y a las condiciones climáticas.

Los límites de elevación de temperatura también merecen especial atención. Una menor elevación de temperatura puede proporcionar un margen térmico útil, pero el requisito correcto depende del patrón de carga, el medio de refrigeración, las expectativas de vida útil del diseño y los materiales de aislamiento utilizados. Exigir una elevación irrealmente baja sin considerar las condiciones de servicio del sistema puede aumentar el coste y el tamaño sin resolver un problema operativo real.

La elección de refrigeración afecta a la capacidad, el mantenimiento y la resiliencia

El modo de refrigeración debe seleccionarse en función de las condiciones de servicio requeridas, en lugar de copiarse de una licitación anterior. Los diseños de refrigeración natural son más simples y reducen la dependencia de equipos auxiliares. Las etapas de aire forzado o aceite forzado pueden proporcionar mayor capacidad con una huella menor, pero introducen ventiladores, bombas, circuitos de control, alarmas y responsabilidades de mantenimiento.

La licitación debe indicar la capacidad nominal requerida en cada etapa de refrigeración, la filosofía de control prevista, las expectativas de redundancia de los equipos auxiliares y las funciones de alarma o disparo requeridas para condiciones anormales. También debe exigir al proveedor que explique qué capacidad permanece disponible si un grupo de ventiladores, una bomba o un componente de control asociado no está disponible.

Este aspecto cobra mayor importancia en subestaciones con espacio limitado. Un transformador compacto con refrigeración intensiva puede parecer atractivo durante la revisión de ofertas, pero el acceso para la limpieza de radiadores, el reemplazo de ventiladores, el muestreo de aceite y las futuras inspecciones debe ser viable en el emplazamiento real.

La capacidad de soportar cortocircuitos es un requisito de diseño, no una casilla de verificación

Las condiciones de falla de la red pueden imponer fuerzas electromagnéticas y mecánicas severas sobre los devanados del transformador. Los conductores de cobre contribuyen con una útil robustez mecánica, pero la resistencia ante cortocircuitos depende igualmente de la geometría de los devanados, los arriostramientos radiales y axiales, la presión de sujeción, las conexiones, las conexiones de tomas y todo el conjunto de la parte activa.

Los equipos de compras deben proporcionar la información relevante sobre fallas del sistema y exigir una declaración clara de resistencia al cortocircuito. Una declaración genérica de conformidad es menos útil que una base de diseño documentada vinculada a la tensión ofertada, la impedancia, la disposición de devanados y las condiciones de la red. Cuando el transformador funcione cerca de grandes generadores, cargas industriales pesadas o un sistema de transmisión robusto, esta revisión debe recibir la misma atención que la potencia nominal.

No suponga que aumentar la impedancia es siempre la respuesta a una corriente de falla más elevada. Puede reducir la contribución a la falla, pero también afecta a la regulación de tensión y al funcionamiento en paralelo. La impedancia adecuada debe coordinarse con el resto de la subestación y la red conectada.

Los requisitos del cambiador de tomas deben seguir las condiciones de control de tensión

Un cambiador de tomas sin carga puede ser adecuado cuando bastan ajustes estacionales o de puesta en servicio. Un cambiador de tomas bajo carga es apropiado cuando el transformador debe regular la tensión mientras está energizado, pero añade un componente mecánico de uso intensivo que requiere condiciones de servicio y un plan de mantenimiento definidos.

Especifique el rango de tomas, el tamaño de paso, la corriente nominal, el modo de control, las necesidades de control remoto, los enclavamientos, la indicación de posición y los requisitos de interfaz. Distinga asimismo entre un rango de tomas técnicamente disponible y uno que admita la salida nominal requerida en todo el rango operativo previsto. Para transformadores que se espera que funcionen en paralelo, la disposición de tomas, el grupo vectorial, la impedancia y la relación de tensión requieren un tratamiento coordinado.

Solicite la evidencia que hace comparables las ofertas

La evaluación de la licitación debe separar el rendimiento prometido de la conformidad demostrada. Exija un paquete de presentación que incluya un cuadro de datos técnicos garantizados, planos de disposición general, detalles de terminales y pasatapas, pérdidas, impedancia, capacidades de refrigeración, información de aislamiento, alcance de protección y monitorización, y una lista clara de exclusiones o desviaciones.

La documentación de pruebas rutinarias es esencial, pero el riesgo del proyecto a veces justifica una revisión adicional de los cálculos de diseño, los puntos de inspección en fábrica o las pruebas especificadas relevantes para las condiciones de servicio. El alcance exacto de las pruebas debe ajustarse al tipo de transformador y a las consecuencias de una falla. Un licitador que proporciona un paquete de datos completo y coherente internamente es más fácil de evaluar que uno que ofrece afirmaciones generales con vacíos en las interfaces.

Los criterios de aceptación también deben abarcar elementos prácticos: disposiciones de contención de aceite, masa y dimensiones de transporte, puntos de izado y gato, disposiciones de cajas de cables o pasatapas, terminales de puesta a tierra, ubicación del armario de bornes, repuestos, documentación de instalación y asistencia para la puesta en servicio. Estos detalles a menudo provocan más retrasos en obra que las principales características eléctricas.

Evalúe el transformador como parte del sistema de subestación

Un transformador no puede seleccionarse de forma aislada de la aparamenta, la protección, los cables, la puesta a tierra y los equipos de potencia reactiva. El grupo vectorial afecta a la protección y al funcionamiento en paralelo. Las disposiciones de neutro influyen en la protección contra fallas. La corriente nominal de los pasatapas y las distancias libres de terminales deben adecuarse a los conductores conectados. Los transformadores de medida, sensores y la monitorización remota deben alinearse con la arquitectura de control de la subestación.

Los proyectos que combinan subestaciones con generación solar, almacenamiento en baterías o cargas controladas requieren especial atención. Las corrientes armónicas, el flujo inverso de potencia, la carga variable y los patrones de operación bidireccional pueden modificar los supuestos térmicos y de control de tensión. El requisito del transformador debe describir estas condiciones en lugar de dejar que los proveedores formulen supuestos incompatibles.

Para la parte de almacenamiento de un proyecto más amplio de energía distribuida, una solución modular de baja tensión como laBatería de almacenamiento de energía LiFePO4 apilable de 51.2Vpuede ser relevante para la arquitectura del sistema. No sustituye la especificación de un transformador de subestación; es un componente independiente cuya interfaz con el inversor, perfil de carga, plan de expansión y coordinación de protección deben evaluarse junto con el diseño del transformador y de la conexión a la red.

Errores comunes en licitaciones que generan ambigüedad costosa

• Copiar una especificación anterior: Las potencias, pérdidas, impedancias y disposiciones de refrigeración previas pueden no ser adecuadas para la nueva red o el perfil de carga.
• Solicitar cobre sin definir el rendimiento de los devanados: El material por sí solo no determina la resistencia al cortocircuito, las pérdidas, la elevación de temperatura ni la vida útil.
• Comparar únicamente los precios principales: Un precio de compra menor puede ocultar pérdidas más elevadas, monitorización reducida, accesorios de menor calidad o exclusiones que reaparecen durante la instalación.
• Dejar las interfaces imprecisas: Las ubicaciones poco claras de los pasatapas, las terminaciones de cable, las señales de protección y los requisitos de tensión de control pueden generar cambios tardíos de ingeniería.
• Ignorar la mantenibilidad: Un diseño técnicamente conforme aún puede ser difícil de inspeccionar, refrigerar, transportar o reparar en el emplazamiento previsto.

Una secuencia práctica de revisión de ofertas

Comience confirmando las condiciones eléctricas de servicio: relación de tensión, capacidad nominal, rango de tomas, grupo vectorial, impedancia, disposición del neutro y condiciones de falla. A continuación, evalúe el rendimiento térmico y la eficiencia mediante pérdidas garantizadas, base de elevación de temperatura, etapas de refrigeración y necesidades de potencia auxiliar. Revise después el aislamiento, los terminales y el diseño ambiental, seguidos de la protección, la monitorización, los planos, las restricciones de transporte, las pruebas y la documentación de servicio.

Solo después de normalizar las ofertas técnicas debe la comparación comercial tener plena importancia. Esta secuencia evita que los equipos de compras acepten un precio atractivo para un diseño que ha trasladado el riesgo a las pérdidas operativas, las interfaces de la subestación o el mantenimiento futuro.
