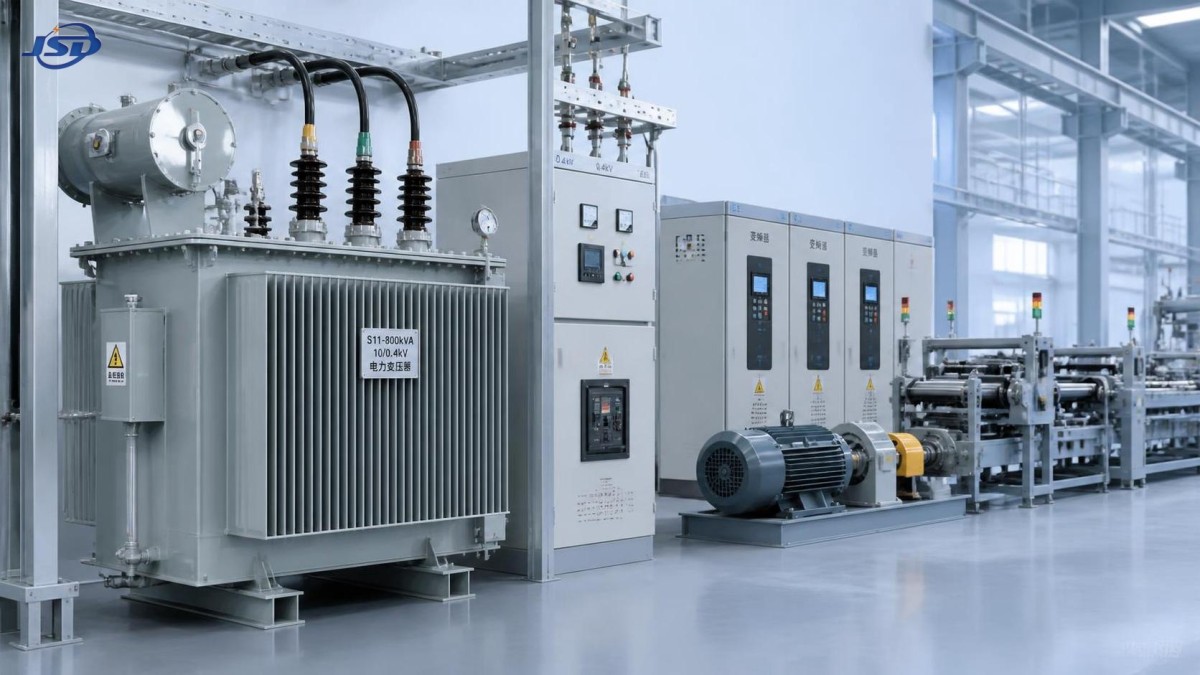

Промышленные силовые трансформаторы: подбор мощности под нагрузки предприятия

Промышленные силовые трансформаторы: соответствие мощности нагрузкам предприятия

Выбор промышленных силовых трансформаторов — это не вопрос выбора наибольшей номинальной мощности в кВА, которую позволяет бюджет. Трансформатор завышенной мощности может десятилетиями создавать ненужные потери холостого хода; трансформатор недостаточной мощности может перегреваться, ограничивать расширение производства и превращать плановое техническое обслуживание в незапланированную остановку. Правильное решение находится между этими крайностями и зависит от того, как предприятие фактически потребляет электроэнергию, а не от суммарной подключенной нагрузки, указанной в первоначальной спецификации оборудования.

Для технических специалистов сложность обычно заключается не в расчете тока. Необходимо понять профиль нагрузки, стоящий за цифрами: какие двигатели запускаются одновременно, как часто работают сварочные аппараты, сосредоточены ли приводы, создающие гармоники, на одной шине, какой резерв мощности действительно необходим и изменит ли будущая фотоэлектрическая система или аккумуляторная система потоки энергии на объекте. Промышленные силовые трансформаторы должны соответствовать этим условиям эксплуатации до того, как можно будет надлежащим образом оценить такие детали, как тип корпуса, способ охлаждения и схема регулирования ответвлений.

Начинайте с потребляемой мощности, а не только с установленного оборудования

На предприятии может быть оборудование с паспортной мощностью 2 000 кВт, при этом оно редко потребляет близкую к этому величину мощность одновременно. Конвейеры могут простаивать между партиями. Технологические нагреватели могут работать циклически. Резервные компрессоры по-прежнему включены в реестр оборудования, но не работают вместе с основными агрегатами. С другой стороны, объект с умеренной подключенной нагрузкой может испытывать значительные пики, если несколько крупных двигателей перезапускаются после отключения электросети или если производственная линия начинает фазу высокой нагрузки одновременно с ростом нагрузки HVAC.

Наиболее полезным исходным документом является временной график нагрузки на главном вводе, который в идеале охватывает репрезентативные производственные периоды, а не только спокойную неделю. Если данные счетчиков недоступны, исследование нагрузки должно разделять постоянные, периодические, двигательные, нелинейные, аварийные нагрузки и ожидаемые добавления. Коэффициент одновременности должен основываться на плане эксплуатации, а не на произвольном коэффициенте снижения. Бумажная фабрика, холодильный склад, цех металлообработки и завод по сборке электроники могут иметь одинаковую подключенную мощность в кВт, но требовать совершенно разных решений по трансформаторам.

Базовое соотношение для трехфазной системы остается полезным:

Мощность трансформатора, кВА = кВт ÷ коэффициент мощности.

Этот расчет является только первым этапом. Он не учитывает пусковой ток двигателей, нагрев от гармоник, температуру окружающей среды, высоту над уровнем моря, аварийный режим или запас мощности, требуемый эксплуатационной стратегией объекта. Трансформатор, рассчитанный на среднюю нагрузку, все равно может оказаться неподходящим, если нагрузка имеет резкие повторяющиеся пики или низкий коэффициент мощности в критические производственные периоды.

Запас мощности должен быть обоснованным

Распространенный упрощенный подход — добавить фиксированный процент к текущей потребляемой мощности. Это просто, но может скрыть больше проблем, чем решить. Объекту, планирующему вторую экструзионную линию в течение двух лет, может потребоваться четко определенный резерв для расширения. Зрелому предприятию со стабильным производством и отдельным резервным фидером он может не потребоваться. Ключевой вопрос заключается в том, будет ли будущая нагрузка постоянной, временной, одновременной и электрически близкой к существующему трансформатору.

Практическая оценка часто различает нормальную рабочую нагрузку и максимально вероятный режим эксплуатации. Последний может включать последовательность запуска крупнейшего двигателя, перезапуск технологического процесса или переключение нагрузки с одного трансформатора на другой во время технического обслуживания. Если два трансформатора предназначены для совместного распределения нагрузки или взаимного резервирования, необходимо согласованно рассмотреть их номинальные параметры, группы соединения обмоток, характеристики импеданса и настройки ответвлений. Одного лишь одинакового значения кВА недостаточно, чтобы два агрегата были пригодны для параллельной работы.

Поэтому мощность должна быть документирована как инженерное решение: текущая максимальная потребляемая мощность, предполагаемый коэффициент мощности, ожидаемый рост, допустимый режим нагрузки и любые эксплуатационные непредвиденные обстоятельства. Это значительно упрощает последующую проверку по сравнению с расплывчатой записью «выбрано с запасом мощности».

Напряжение, импеданс и пуск двигателей тесно взаимосвязаны

Выбор трансформатора для предприятия часто становится проблематичным, когда регулирование напряжения рассматривается слишком поздно. Трансформатор может иметь достаточную тепловую мощность, но все же допускать недопустимое падение напряжения на чувствительной шине при прямом пуске двигателей. В результате возможны отпадание контакторов, сигналы тревоги PLC, ложные срабатывания защит или нестабильная работа приводов с регулируемой скоростью в других частях предприятия.

Импеданс трансформатора влияет как на ток короткого замыкания, так и на падение напряжения при переходной нагрузке. Более высокий импеданс может помочь ограничить ток повреждения, что может снизить требования к коммутационной аппаратуре, но обычно увеличивает падение напряжения при изменении нагрузки. Более низкий импеданс может улучшить пусковые характеристики, но способен повысить доступный ток короткого замыкания выше номинала оборудования ниже по сети. Универсально «лучшего» значения импеданса не существует. Оно должно быть согласовано с источником энергоснабжения, номинальной мощностью трансформатора, длиной кабельных трасс, способом пуска двигателей, защитными устройствами и номинальной стойкостью к короткому замыканию.

Конфигурация ответвлений заслуживает такого же внимания. Если питание от энергосети имеет известный диапазон напряжения, доступная схема переключения ответвлений без возбуждения или под нагрузкой должна быть проверена в соответствии с требуемым вторичным напряжением в фактической точке потребления. Трансформатор, испытанный при номинальном напряжении, все же может вызвать пониженное напряжение в удаленном центре управления двигателями, если не были учтены длинные вторичные кабели и пиковая нагрузка.

Нелинейные нагрузки изменяют тепловую картину

Современные предприятия все чаще используют двигатели с VFD-приводами, роботизированную сварку, выпрямители, зарядные устройства, оборудование UPS и системы автоматизации. Эти нагрузки могут создавать гармоники, увеличивающие потери в обмотках и других компонентах трансформатора. Поэтому стандартный расчет нагрузки, основанный только на действующем значении тока RMS, может быть неполным.

Правильный ответ не заключается в автоматическом значительном увеличении мощности трансформатора. Специалистам следует запросить характеристики нагрузок у поставщиков оборудования, определить ожидаемые источники гармоник и установить, требуются ли фильтрация, линейные реакторы, фазосдвигающие схемы или трансформатор, рассчитанный на такой режим. При наличии гармоник, кратных трем, также может потребоваться внимание к нагрузке нейтрального проводника и схемам заземления. Гармонические характеристики являются вопросом всей системы: трансформатор, коммутационная аппаратура, кабели, конденсаторы и чувствительные устройства управления должны рассматриваться совместно.

Это особенно актуально, когда уже установлены конденсаторы коррекции коэффициента мощности. Конденсаторные батареи могут улучшать обычный коэффициент мощности, но при несогласованном применении могут неблагоприятно взаимодействовать с гармоническими режимами. Оценка должна подтверждать полный электрический контекст, а не рассматривать трансформатор как отдельную закупку.

Энергоэффективность важна, но показатели жизненного цикла важнее

Потери в промышленных силовых трансформаторах имеют два различных характера. Потери холостого хода присутствуют всегда, когда трансформатор находится под напряжением, включая периоды низкой производственной активности. Потери нагрузки увеличиваются с током и становятся более значимыми по мере роста нагрузки. Это различие важно при сравнении трансформатора, непрерывно работающего при малой нагрузке, с трансформатором, питающим интенсивно используемую производственную линию в течение нескольких смен.

Технически обоснованное сравнение должно запрашивать данные о потерях в соответствующем рабочем режиме, а не только заявление об эффективности в одной точке. Оно также должно учитывать ожидаемый рабочий цикл и стоимость энергии в месте реализации проекта. На предприятии с непрерывной работой небольшие различия в потерях могут накапливаться; на сезонном или периодически работающем объекте надежность, ограничения монтажа и капитальные затраты могут иметь больший вес.

Условия окружающей среды легко недооценить. Высокая температура окружающей среды, ограниченная вентиляция, пыль, соленый воздух, влага, высота над уровнем моря и ограниченный доступ для технического обслуживания могут существенно влиять на практический выбор между внутренним оборудованием сухого типа, агрегатами с жидкостным заполнением или наружным комплектным исполнением. Вопрос не только в том, можно ли установить трансформатор на объекте; важно, можно ли его осматривать, защищать и обслуживать без нарушения производственного графика предприятия.

Когда комплектная подстанция наружной установки является более подходящим решением для распределения электроэнергии

Для предприятий среднего размера, логистических парков и объектов с ограниченным пространством внутренних электрощитовых комплектная наружная подстанция может упростить сопряжение между питающей сетью среднего напряжения и распределением низкого напряжения. Она также может сократить количество отдельных компонентов, монтируемых на площадке, хотя строительные работы, прокладка кабелей, зоны доступа и требования энергоснабжающей организации по-прежнему требуют тщательной координации.

Одним из вариантов для такого применения является комплектная трансформаторная подстанция американского типа для установки на фундаментной площадке. Конфигурация ZGS-750 имеет мощность 750 кВА, с вариантами номинального напряжения от 2.4 кВ до 34.5 кВ. Ее заявленная эффективность превышает 99%, а степень защиты IP54 (NEMA 3R) может быть актуальна для наружных площадок, подверженных воздействию пыли и влаги. Варианты для кольцевой сети, терминального подключения и повышения напряжения для фотоэлектрических систем указывают на то, что концепция корпуса может использоваться в различных схемах распределения; требуемое исполнение должно соответствовать однолинейной схеме объекта, а не общему предпочтению.

Для объектов вблизи чувствительных дренажных зон или с требованиями по экологическому обращению указанная опция растительного масла FR3 с заявленной биоразлагаемостью свыше 95% может потребовать оценки. Это не отменяет необходимости учитывать местные требования к пожарной безопасности, локализации, контролю разливов и требованиям уполномоченных органов. Аналогично, ссылки на IEC 60076, IEEE C57, ANSI/IEEE C57, UL, CSA, CE и другие перечисленные сертификаты следует проверять в соответствии с фактической спецификацией проекта, рынком назначения и необходимой испытательной документацией. Соответствие стандартам полезно только в том случае, если оно подтверждено для точной поставляемой конфигурации.

Надежность начинается до прибытия трансформатора на объект

Надежная трансформаторная установка определяется качеством спецификации в той же мере, что и качеством изготовления. В технических спецификациях должны быть четко указаны первичное и вторичное напряжения, группа соединения обмоток, частота, мощность в кВА, требование к импедансу, способ охлаждения, схема ответвлений, уровень изоляции, требования к корпусу, аксессуары, потребности в мониторинге и применимые испытания. Неясность в любой из этих областей обычно проявляется поздно — часто после того, как коммутационная аппаратура, кабели или фундаменты уже заказаны.

Также стоит рассмотреть практическую модель обслуживания. Может ли производитель предоставить чертежи достаточно рано для проектирования строительной части и кабельных трасс? Доступны ли для проверки заводские протоколы испытаний? Какие запасные части, сигналы тревоги, измерительные приборы или интерфейсы защиты необходимы для принятой на предприятии практики технического обслуживания? Такие компании, как Jinshida Electric Power Technology Co., Ltd., объединяющие R&D в области энергетического оборудования, производство и поддержку применения, могут внести наибольший вклад при достаточно раннем вовлечении в проект для обсуждения всей схемы распределения, а не только при ответе на окончательный запрос по кВА.

Лучший выбор редко представляет собой трансформатор с наибольшей номинальной мощностью или наименьшей первоначальной ценой. Это агрегат, чьи тепловые возможности, характеристики напряжения, импеданс, эффективность, корпус и требования к обслуживанию соответствуют реальным условиям эксплуатации предприятия. Перед оформлением заказа сравните предлагаемый трансформатор с актуальным исследованием нагрузки, планом будущих нагрузок и проверкой координации токов короткого замыкания. Эти три проверки позволяют выявить значительную часть дорогостоящих ошибок, пока еще есть время их исправить.
