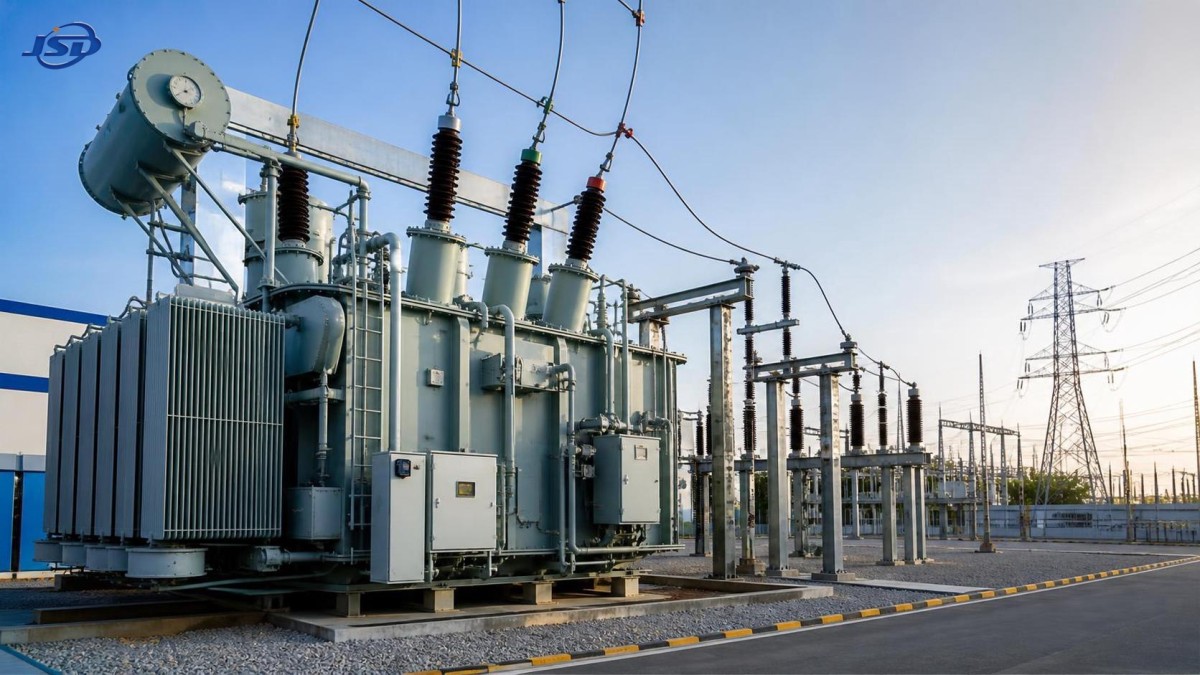

Как выбрать трансформатор электростанции для надежной работы энергоблока

На заключительном этапе проектирования генерирующего блока выбор трансформатора часто кажется простой задачей по подбору оборудования: подтвердить напряжение генератора, выбрать коэффициент повышения напряжения, согласовать номинал в МВА и выпустить спецификацию. Сложности обычно становятся заметны позже, когда электрические расчёты, строительная компоновка, концепция релейной защиты, проверка соответствия сетевому кодексу и закупочная документация начинают противоречить друг другу.

Трансформатор электростанции, который выглядит подходящим на однолинейной схеме, всё же может создать эксплуатационные ограничения после ввода в эксплуатацию. Предельный выбор сопротивления короткого замыкания может осложнить координацию токов короткого замыкания. Неподходящая система охлаждения может снизить доступную мощность в жаркую погоду. Нечётко определённый диапазон регулирования ответвлений может лишить блок возможности поддерживать требуемое напряжение со стороны сети при реальных условиях реактивной мощности. Это не отдельные технические детали: они влияют на планирование отключений, гибкость диспетчеризации блока, доступ для обслуживания и стоимость устранения проблем после монтажа.

Наиболее надёжный подход заключается в задании требований к трансформатору на основе рабочих характеристик генерирующего блока, а не только паспортного номинала. Это означает преобразование результатов сетевых расчётов, данных генератора, условий площадки, требований к защите и ожидаемого жизненного цикла в чёткие контрактные требования до сравнения предложений.

Начните с рабочего режима, создающего наибольшую нагрузку

Многие спецификации составляются исходя из номинальной генерации при нормальной температуре окружающей среды. Это необходимо, но недостаточно. Более полезный вопрос: при каком рабочем режиме трансформатор будет ближе всего к своему пределу и что произойдёт, если этот режим сохранится?

Для повышающего трансформатора генератора критическим режимом может быть максимальная выдача активной мощности в сочетании с поддержкой реактивной мощности, высокая нагрузка собственных нужд, повышенная температура окружающей среды, ограниченная доступность охлаждения или напряжение сети, отличающееся от номинального значения. Для станции, подключённой к слабой сети, таким режимом может быть отклонение напряжения после возмущения. Для повышающей станции возобновляемой энергетики проблемой могут быть неравномерные циклы нагрузки и повторяющиеся действия по регулированию напряжения.

До составления требований к оборудованию соберите исходные данные, определяющие фактический режим работы:

• Номинальная мощность генератора в МВА, напряжение на выводах, диапазон коэффициента мощности и допустимые пределы перевозбуждения.
• Номинальное напряжение со стороны сети, диапазон рабочих напряжений и требуемое поведение регулирования напряжения в точке присоединения.
• Ожидаемый профиль нагрузки, включая непрерывную работу, сезонные пики, циклические режимы и концепцию аварийной перегрузки.
• Схема питания собственных нужд и то, подаются ли собственные нужды через третичную обмотку или отдельный трансформатор.
• Доступный уровень короткого замыкания на высоковольтных шинах и предусмотренное проектом время отключения повреждения.
• Температура окружающей среды, высота над уровнем моря, степень загрязнения, сейсмические требования, ветровое воздействие и ограничения монтажа.

Эти исходные данные следует контролировать в едином документе исходных проектных данных. Если поставщик генератора использует одно значение МВА, сетевой расчёт — другое, а запрос на трансформатор — третье, сравнение предложений станет вводящим в заблуждение. Производитель трансформатора может проектировать только на основании переданной ему информации.

Не выбирайте мощность в МВА простым копированием мощности генератора

Распространённая ошибка — принимать номинальную мощность трансформатора равной номинальной мощности генератора в МВА без проверки полного диапазона рабочих режимов. В некоторых проектах это может быть обосновано, но должно быть выводом, а не предположением.

Требуемый номинал должен учитывать максимальную непрерывную нагрузку, которую трансформатор обязан нести при заданных условиях окружающей среды, включая согласованную перегрузочную способность. Генератор может работать при опережающем или отстающем коэффициенте мощности, что изменяет ток без соответствующего увеличения активной мощности. Схемы питания собственных нужд также могут изменять нагрузку на отдельных обмотках. Если третичная обмотка питает нагрузки станции или подключает оборудование компенсации реактивной мощности, её тепловому режиму требуется отдельное внимание.

В спецификации полезно различать три требования: гарантированный номинал для непрерывной работы, определённый режим перегрузки и требуемые пределы превышения температуры. Без такого разграничения один участник тендера может оценить трансформатор для номинального режима, тогда как другой заложит более высокую аварийную способность. Оба могут выглядеть соответствующими требованиям, пока не будут изучены детали.

Требуйте от участников чёткого указания ступеней охлаждения. Номинал, связанный с естественным масляно-воздушным охлаждением, не эквивалентен номиналу, требующему принудительной циркуляции масла и групп вентиляторов. Если полная мощность зависит от насосов и вентиляторов, следует указать схему резервирования, последовательность автоматического управления, точки сигнализации и доступную мощность после отказа одной группы охлаждения. Это особенно важно при ограниченном доступе для обслуживания или когда отказ одной системы охлаждения может ограничить генерацию.

Решения по коэффициенту трансформации и переключателю ответвлений должны учитывать поведение сети

Коэффициент трансформации должен обеспечивать работу во всём ожидаемом диапазоне напряжений на выводах генератора и напряжений со стороны сети, а не только при номинальных значениях. Коэффициент, который кажется правильным в расчётной точке, может стать ограничивающим, когда от блока требуется поддержка реактивной мощности или напряжение передачи работает вблизи планового предела.

Для большинства повышающих трансформаторов генератора вопрос регулирования под нагрузкой требует раннего обсуждения с оператором сети и группой системных расчётов. В некоторых конфигурациях трансформатор с фиксированным коэффициентом или переключением без возбуждения является подходящим, поскольку управление напряжением обеспечивает возбуждение генератора. В других случаях необходим переключатель ответвлений под нагрузкой, чтобы поддерживать допустимое напряжение на выводах генератора при поддержке сети. Правильное решение зависит от схемы присоединения, концепции управления блоком и ответственности за регулирование напряжения в точке присоединения.

Не задавайте переключатель ответвлений только потому, что он распространён для данного класса напряжения. Вместо этого определите необходимый диапазон регулирования, размер ступени, предпочтительную регулируемую обмотку, режим автоматического управления, требования к ручному управлению и ограничения при пуске или синхронизации блока. В спецификации также должно быть определено, могут ли параллельные трансформаторы работать совместно. Если могут, необходимы совместимые коэффициент трансформации, группа соединения, сопротивление, диапазон ответвлений и логика управления ответвлениями.

Сопротивление — это решение по координации, а не каталожное значение

Сопротивление трансформатора влияет на регулирование напряжения, ток короткого замыкания, параллельную работу и механические напряжения при коротких замыканиях. Более низкое сопротивление может уменьшить падение напряжения под нагрузкой, но может увеличить токовую нагрузку короткого замыкания на коммутационную аппаратуру и шины. Более высокое сопротивление может помочь ограничить ток короткого замыкания, одновременно увеличивая изменение напряжения и потенциально снижая способность передавать мощность в определённых рабочих условиях.

Универсально «лучшего» сопротивления для трансформатора электростанции не существует. Его следует выбирать после согласованных расчётов потокораспределения, коротких замыканий, защиты и устойчивости. Расчётная группа должна оценить уровни повреждения на выводах генератора, на низковольтных шинах собственных нужд, где это применимо, и в высоковольтной точке подключения к сети. Также необходимо проверить, не создаёт ли выбранное сопротивление недопустимое снижение напряжения при возмущениях блока или пуске двигателей.

В закупочной спецификации укажите требуемое сопротивление на базовой мощности МВА, допустимое производственное отклонение и пару обмоток, к которой оно относится. Для трёхобмоточных агрегатов укажите требования по сопротивлению для каждой пары обмоток. Неопределённость в этом вопросе может привести к проекту, который соответствует общему стандарту, но не соответствует модели сети, использованной для настройки защиты.

Выбирайте схему обмоток для всей станции, а не только для подключения генератора

Двухобмоточный трансформатор часто является наиболее простой схемой для прямого повышения напряжения от генератора к сети. Однако требования станции могут обосновать третичную обмотку. Третичная обмотка может питать собственные нужды станции, поддерживать вспомогательные подключения, обеспечивать путь для гармонических составляющих или составляющих нулевой последовательности в зависимости от конфигурации либо подключать компенсирующее оборудование. Она также увеличивает сложность, потери, число интерфейсов защиты и габариты.

Выбор группы соединения требует такого же внимательного подхода. Он влияет на заземление, фазовый сдвиг, совместимость при параллельной работе и поведение при несимметричных повреждениях. Способ заземления нейтрали системы со стороны генератора и системы со стороны сети следует рассматривать совместно со схемой соединения трансформатора. Группу соединения никогда не следует копировать со старого проектного чертежа без подтверждения концепции защиты и заземления.

Если пространство, транспортные ограничения или будущая конфигурация сети благоприятствуют автотрансформатору, его преимущества и ограничения следует оценивать отдельно. Автотрансформаторы могут быть эффективными и компактными при подходящих коэффициентах трансформации, но электрическое разделение и поведение при повреждениях отличаются от двухобмоточной конструкции. Решение должно основываться на расчёте защиты и требованиях системы, а не только на первоначальной стоимости оборудования.

Сделайте тепловую конструкцию и выбор изоляции наглядными при сравнении предложений

Маслонаполненная конструкция остаётся распространённым вариантом для высоковольтных генераторных и повышающих применений, поскольку она поддерживает большие номиналы и обеспечивает проверенные тепловые характеристики. Однако «маслонаполненный» не является полной тепловой спецификацией. Запрашивайте информацию о превышении температуры обмоток, превышении температуры верхних слоёв масла, допущениях по горячей точке, компоновке оборудования охлаждения, системе сохранения масла и интерфейсах мониторинга.

Выбор изоляционной жидкости также может иметь значение для площадки. Для объектов с особыми требованиями пожарной безопасности, экологическими условиями или соображениями устойчивого развития жидкость на основе сложных эфиров может оцениваться наряду с традиционным минеральным маслом. Решение должно учитывать температуру воспламенения, практику обслуживания жидкости, совместимость с материалами, стратегию эксплуатации и местные требования, а не основываться на единственном заявленном преимуществе.

Например, маслонаполненный трансформатор 110 кВ может рассматриваться, когда проект требует преобразования напряжения для подключения к сети, повышения напряжения на станции или повышающей схемы возобновляемой энергетики. Доступные конфигурации могут включать двухобмоточные, трёхобмоточные и автотрансформаторные исполнения, поэтому технический анализ всё равно должен подтвердить режим обмоток, номинал охлаждения и допущения сетевого расчёта для конкретной установки. Если предлагается экологически безопасное изоляционное масло FR3, требование к жидкости следует явно включить в спецификацию и запросить подтверждающую проектную информацию, а не рассматривать его как взаимозаменяемую деталь.

Защитные устройства должны соответствовать реальным условиям обслуживания станции

Надёжная спецификация трансформатора не заканчивается электрическими номиналами. Она должна охватывать устройства, позволяющие операторам выявлять ухудшение состояния до отключения блока или вынужденного простоя. В зависимости от класса напряжения и концепции проекта это может включать указатели температуры масла и обмоток, устройства сброса давления, газовую защиту, указание уровня масла, сигнализацию системы охлаждения, средства для онлайн-мониторинга растворённых газов, интерфейсы мониторинга вводов и требования к шкафу зажимов.

Важно не запрашивать по умолчанию каждое доступное устройство. Для каждого устройства должны быть определены назначение, логика сигнализации/отключения, место назначения сигнала, порядок испытаний и требования к доступу для обслуживания. Монитор, который нельзя безопасно калибровать, отбирать из него пробы или интегрировать в систему управления, имеет небольшую практическую ценность.

Физическая компоновка часто выявляет упущения в иных отношениях хороших спецификациях. Проверьте зазоры для радиаторов, доступ для замены вентиляторов, доступ к расширителю, ориентацию кабельного короба, межфазные расстояния вводов, противопожарное разделение, дренаж, объём маслосборника, средства подъёма и ограничения транспортного маршрута. Если трансформатор должен собираться на площадке, определите, какие компоненты поставляются отдельно и какие полевые испытания требуются после сборки.

Сравнивайте предложения по заявленным потерям и гарантированным расчётным условиям

Первоначальная цена покупки может скрывать существенные различия в стоимости жизненного цикла. Потери холостого хода присутствуют всегда, когда трансформатор находится под напряжением, тогда как потери нагрузки увеличиваются с током. Их относительная значимость зависит от ожидаемого годового профиля нагрузки. Агрегат, непрерывно работающий с высокой мощностью, может оправдывать иную оптимизацию, чем агрегат, который длительное время работает с малой нагрузкой.

Поэтому при оценке предложений следует сравнивать гарантированные потери холостого хода и нагрузки при указанной эталонной температуре, а также вспомогательное потребление оборудования охлаждения. Подтвердите, что все участники используют одинаковые напряжение, базовую мощность МВА, положение ответвления, ступень охлаждения и температурные допущения. В противном случае более низкое заявленное значение потерь может не представлять сопоставимое условие.

Заявления об эффективности следует рассматривать в контексте. Некоторые конструкции на 110 кВ предлагаются с КПД свыше 99% и могут быть спроектированы в соответствии с применимыми требованиями экодизайна, однако закупочное решение всё равно должно основываться на гарантированных потерях и условиях испытаний, указанных для предлагаемого агрегата. Расчётный срок службы более 30 лет может иметь значение для планирования жизненного цикла, но не заменяет требований к документации по качеству, приёмо-сдаточным испытаниям, доказательствам типовых испытаний, где применимо, заводским приёмочным испытаниям и контролю монтажа.

Превратите спецификацию в этап утверждения до выпуска

До выпуска запроса проведите целенаправленную техническую проверку с участием подразделений электрического проектирования, защиты, строительства, эксплуатации, взаимодействия с сетью и закупок. Цель состоит в устранении противоречий, пока изменения ещё недороги. Проверка должна подтвердить, что номинал трансформатора связан с диапазоном рабочих режимов блока; коэффициент трансформации и ответвления подтверждены расчётами напряжения; сопротивление согласовано с расчётами токовой нагрузки короткого замыкания и защиты; а интерфейсы охлаждения, управления, заземления, вспомогательного питания и противопожарной защиты однозначно определены.

При уточнении предложений попросите поставщиков указать каждое отклонение в отдельном перечне. Трансформатор может выглядеть соответствующим требованиям, поскольку его основные паспортные значения совпадают с запросом, тогда как резервирование охлаждения, допуск сопротивления, диапазон ответвлений, состав комплектующих, транспортная масса или объём испытаний существенно отличаются. Требование явно указывать отклонения делает техническое сравнение более обоснованным и снижает риск перепроектирования на позднем этапе.

Окончательная спецификация должна быть достаточно подробной, чтобы защитить эксплуатационные потребности блока, но не настолько предписывающей, чтобы препятствовать производителю применять проверенную проектную практику. Наиболее сильные документы ясно описывают требуемый режим, ограничения, интерфейсы, испытания и критерии приёмки. Это оставляет выбранному производителю возможность проектировать оборудование, сохраняя ответственность за надёжную работу там, где ей и следует быть.

Когда трансформатор электростанции рассматривается как системный интерфейс, а не как отдельная закупка, процесс выбора становится значительно более управляемым. Результатом становится не просто трансформатор с правильным напряжением на паспортной табличке, а оборудование, номинал, тепловое поведение, защита и рабочий диапазон которого обеспечивают надёжную работу блока от синхронизации до длительной эксплуатации.
