Transformateurs de puissance industriels : adapter la capacité aux charges de l’usine

Transformateurs de puissance industriels : adapter la capacité aux charges de l’usine

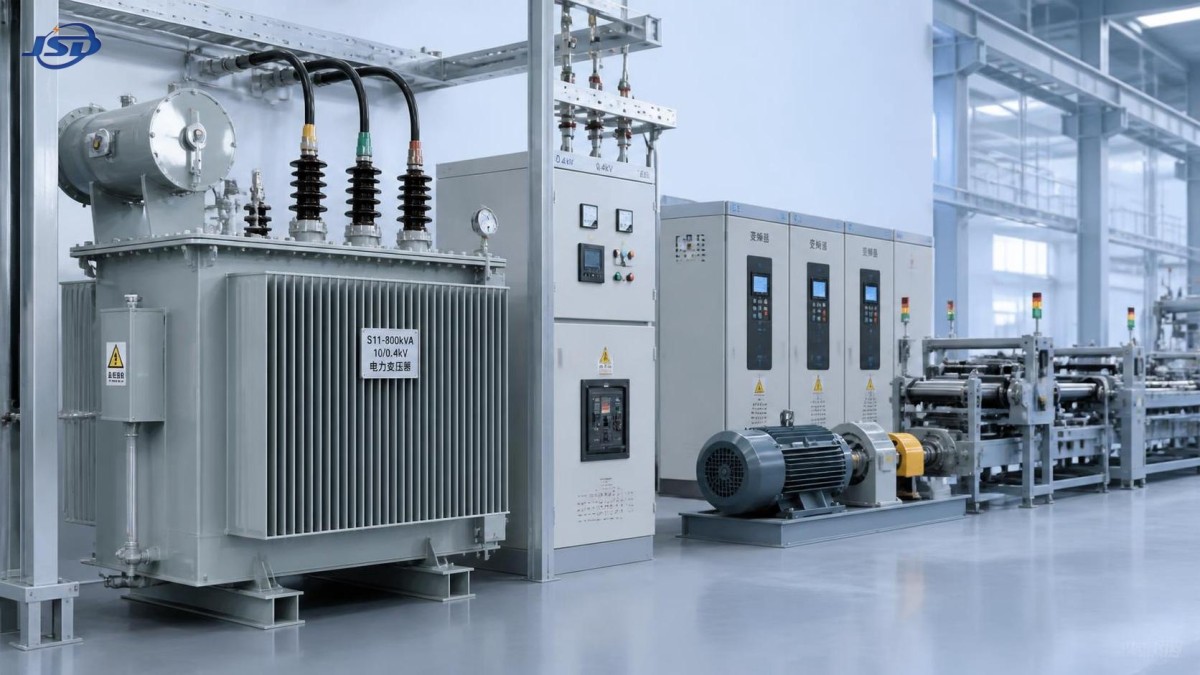

La sélection de transformateurs de puissance industriels ne consiste pas à choisir la puissance nominale en kVA la plus élevée que le budget permet. Une unité surdimensionnée peut entraîner des pertes à vide inutiles pendant des décennies ; une unité sous-dimensionnée peut fonctionner à une température élevée, limiter l’expansion de la production et transformer une opération de maintenance courante en arrêt non planifié. La bonne décision se situe entre ces deux extrêmes et dépend de la manière dont l’usine consomme réellement l’électricité, plutôt que de la charge totale raccordée indiquée dans un premier inventaire des équipements.

Pour les évaluateurs techniques, la difficulté ne réside généralement pas dans le calcul du courant. Elle consiste à comprendre le profil de charge derrière les chiffres : quels moteurs démarrent simultanément, à quelle fréquence les postes de soudage fonctionnent par cycles, si les variateurs générant des harmoniques sont concentrés sur un même jeu de barres, quelle capacité de réserve est réellement nécessaire et si un futur système photovoltaïque ou de batteries modifiera le flux de puissance du site. Les transformateurs de puissance industriels doivent être adaptés à ces réalités d’exploitation avant de pouvoir évaluer correctement des détails tels que le type d’enveloppe, le mode de refroidissement et la configuration des prises.

Commencer par la demande, et non simplement par les équipements installés

Une usine peut disposer de 2 000 kW d’équipements nominaux tout en ne consommant que rarement une puissance proche de ce niveau à un instant donné. Les convoyeurs peuvent être à l’arrêt entre les lots. Les chauffages de procédé peuvent fonctionner par cycles. Les compresseurs de secours figurent toujours dans le registre des équipements, mais ne fonctionnent pas avec leurs unités de service. À l’inverse, une installation avec une charge raccordée modeste peut connaître des pointes importantes si plusieurs gros moteurs redémarrent après une interruption du réseau ou si une ligne de production entame une phase à forte charge au même moment où la demande HVAC augmente.

Le document de départ le plus utile est un enregistrement de charge dans le temps effectué à l’arrivée principale, couvrant idéalement des périodes de production représentatives plutôt qu’une simple semaine calme. Lorsque les données de comptage ne sont pas disponibles, une étude de charge doit distinguer les charges continues, intermittentes, de moteurs, non linéaires, d’urgence et les ajouts prévus. La diversité de demande doit être fondée sur le plan d’exploitation, et non sur un facteur de réduction arbitraire. Une papeterie, un entrepôt frigorifique, un atelier de fabrication métallique et une usine d’assemblage électronique peuvent avoir la même puissance raccordée en kW, mais nécessiter des choix de transformateurs très différents.

La relation triphasée de base reste utile :

kVA du transformateur = kW ÷ facteur de puissance.

Ce calcul n’est qu’une première estimation. Il ne tient pas compte du courant de démarrage des moteurs, de l’échauffement harmonique, de la température ambiante, de l’altitude, du service d’urgence ni de la marge de capacité requise par la stratégie d’exploitation du site. Un transformateur dimensionné pour la charge moyenne calculée peut néanmoins être inadapté si la charge présente des pointes brusques et répétées ou un faible facteur de puissance pendant les périodes critiques de production.

La marge de capacité doit être délibérée

Un raccourci fréquent consiste à ajouter un pourcentage fixe à la demande actuelle. Cette méthode est simple, mais elle peut masquer plus de problèmes qu’elle n’en résout. Un site prévoyant une deuxième ligne d’extrusion dans les deux ans peut avoir besoin d’une réserve d’extension clairement définie. Une usine mature avec une production stable et un départ de réserve séparé peut ne pas en avoir besoin. La question essentielle est de savoir si la charge future sera permanente, temporaire, simultanée et électriquement proche du transformateur existant.

Une évaluation pratique distingue souvent la demande en fonctionnement normal de la condition maximale d’exploitation crédible. Cette dernière peut inclure la séquence de démarrage du moteur le plus important, un redémarrage de procédé ou le transfert de charge d’un transformateur à un autre pendant la maintenance. Si deux transformateurs sont destinés à partager la charge ou à se servir mutuellement de secours, leurs puissances nominales, groupes vectoriels, caractéristiques d’impédance et réglages de prises doivent faire l’objet d’un examen coordonné. Le simple fait d’avoir le « même kVA » ne rend pas deux unités adaptées au fonctionnement en parallèle.

La capacité doit donc être documentée comme une décision d’ingénierie : demande maximale actuelle, facteur de puissance supposé, croissance anticipée, condition de charge autorisée et toute éventualité opérationnelle. Cela facilite grandement les examens ultérieurs par rapport à une note vague indiquant simplement « dimensionné avec une capacité de réserve ».

La tension, l’impédance et le démarrage des moteurs sont étroitement liés

La sélection du transformateur d’usine devient souvent problématique lorsque la régulation de tension est prise en compte trop tard. Un transformateur peut disposer d’une capacité thermique suffisante tout en permettant une chute de tension inacceptable sur un jeu de barres sensible lors de démarrages directs de moteurs. Il peut en résulter une chute des contacteurs, des alarmes PLC, des déclenchements intempestifs ou un fonctionnement instable des variateurs de vitesse ailleurs dans l’usine.

L’impédance du transformateur affecte à la fois le courant de court-circuit et la chute de tension sous charge transitoire. Une impédance plus élevée peut aider à limiter le courant de défaut, ce qui peut réduire les préoccupations liées à la tenue des appareillages de commutation, mais elle augmente généralement la chute de tension lorsque la charge varie. Une impédance plus faible peut favoriser de meilleures performances au démarrage, mais peut augmenter le courant de défaut disponible au-delà de la capacité nominale des équipements en aval. Il n’existe pas de valeur d’impédance universellement « optimale ». Elle doit être coordonnée avec la source du réseau, la puissance nominale du transformateur, les longueurs de câbles, la méthode de démarrage des moteurs, les dispositifs de protection et les pouvoirs de coupure en court-circuit.

La configuration des prises mérite la même attention. Si l’alimentation du réseau présente une plage de tension connue, la configuration disponible de prises hors charge ou en charge doit être examinée par rapport à la tension secondaire requise au point réel d’utilisation. Un transformateur testé à la tension nominale peut néanmoins laisser un centre de commande de moteurs éloigné en sous-tension si les longs câbles secondaires et les charges de pointe ont été négligés.

Les charges non linéaires modifient le bilan thermique

Les usines modernes dépendent de plus en plus de moteurs pilotés par VFD, du soudage robotisé, des redresseurs, des chargeurs, des équipements UPS et des systèmes d’automatisation. Ces charges peuvent introduire des harmoniques qui augmentent les pertes dans les enroulements et les autres composants du transformateur. Un calcul de charge conventionnel fondé uniquement sur le courant RMS peut donc être incomplet.

La bonne réponse ne consiste pas automatiquement à surdimensionner largement le transformateur. Les évaluateurs doivent demander les caractéristiques de charge aux fournisseurs d’équipements, identifier les sources harmoniques attendues et déterminer si un filtrage, des réactances de ligne, des configurations de déphasage ou un transformateur conçu pour ce service sont appropriés. La charge du conducteur neutre et les dispositions de mise à la terre peuvent également nécessiter une attention particulière en présence d’harmoniques triplées. Les performances harmoniques constituent une question de système : le transformateur, l’appareillage de commutation, les câbles, les condensateurs et les commandes sensibles doivent tous être considérés ensemble.

Cela est particulièrement pertinent lorsque des condensateurs de correction du facteur de puissance sont déjà installés. Les batteries de condensateurs peuvent améliorer le facteur de puissance conventionnel, mais elles peuvent interagir défavorablement avec les conditions harmoniques si leur application n’est pas coordonnée. L’évaluation doit confirmer le contexte électrique complet au lieu de traiter le transformateur comme un achat isolé.

Le rendement compte, mais les performances sur le cycle de vie comptent davantage

Les pertes dans les transformateurs de puissance industriels présentent deux comportements différents. Les pertes à vide sont présentes chaque fois que le transformateur est sous tension, y compris pendant les périodes de faible production. Les pertes en charge augmentent avec le courant et deviennent plus importantes à mesure que la charge augmente. Cette distinction est importante lorsqu’on compare un transformateur fonctionnant en continu à faible charge à un autre alimentant une ligne de production fortement utilisée sur plusieurs postes.

Une comparaison techniquement solide doit demander des données de pertes dans les conditions de fonctionnement pertinentes, et non seulement une déclaration de rendement en un point donné. Elle doit également tenir compte du cycle de service prévu et du coût de l’énergie sur le site du projet. Dans une usine fonctionnant en continu, de faibles écarts de pertes peuvent s’accumuler ; dans une installation saisonnière ou exploitée par intermittence, la fiabilité, les contraintes d’installation et le coût d’investissement peuvent avoir plus de poids.

Les conditions environnementales sont faciles à sous-estimer. Une température ambiante élevée, une ventilation limitée, la poussière, l’air chargé de sel, l’humidité, l’altitude et un accès de maintenance restreint peuvent influencer sensiblement le choix pratique entre des équipements secs intérieurs, des unités remplies de liquide ou une configuration extérieure intégrée. La question n’est pas seulement de savoir si le transformateur peut être installé sur le site ; il faut aussi déterminer s’il peut être inspecté, protégé et entretenu sans perturber le calendrier d’exploitation de l’usine.

Lorsqu’un poste sur socle constitue une meilleure approche de distribution

Pour les usines de taille moyenne, les parcs logistiques et les sites où l’espace disponible dans les locaux électriques intérieurs est limité, un poste extérieur intégré peut simplifier l’interface entre l’alimentation du réseau moyenne tension et la distribution basse tension. Il peut également réduire le nombre de composants distincts installés sur site, bien que les travaux de génie civil, le cheminement des câbles, les dégagements d’accès et les exigences du réseau doivent toujours être soigneusement coordonnés.

Une option pour ce type d’application est leposte sur socle de type américain. La configuration ZGS-750 est spécifiée à 750 kVA, avec des options de tension nominale allant de 2.4 kV à 34.5 kV. Son rendement indiqué est supérieur à 99 %, et son niveau de protection IP54 (NEMA 3R) peut être pertinent pour les emplacements extérieurs exposés à la poussière et à l’humidité. Les variantes pour réseau en boucle, terminales et élévatrices photovoltaïques indiquent que le concept d’enveloppe peut servir différents schémas de distribution ; la version requise doit suivre le schéma unifilaire du site plutôt qu’une préférence générique.

Pour les sites situés à proximité de zones de drainage sensibles ou soumis à des exigences de gestion environnementale, l’option spécifiée d’huile végétale FR3, décrite avec une biodégradabilité supérieure à 95 %, peut justifier une évaluation. Cela ne dispense pas d’évaluer les exigences locales relatives à l’incendie, au confinement, au contrôle des déversements et aux autorités compétentes. De même, les références à IEC 60076, IEEE C57, ANSI/IEEE C57, UL, CSA, CE et aux autres certifications indiquées doivent être vérifiées par rapport aux spécifications réelles du projet, au marché de destination et à la documentation d’essai requise. L’alignement sur les normes n’est utile que lorsqu’il est vérifié pour la configuration exacte fournie.

La fiabilité commence avant que le transformateur n’arrive sur site

Une installation de transformateur fiable est façonnée autant par la qualité des spécifications que par la qualité de fabrication. Les tableaux techniques doivent clairement indiquer les tensions primaire et secondaire, le groupe vectoriel, la fréquence, la puissance nominale en kVA, l’exigence d’impédance, le mode de refroidissement, la configuration des prises, le niveau d’isolation, l’exigence d’enveloppe, les accessoires, les besoins de surveillance et les essais applicables. Toute ambiguïté dans l’un de ces domaines tend à apparaître tardivement, souvent après que l’appareillage de commutation, les câbles ou les fondations ont déjà été commandés.

Il convient également d’examiner le modèle de service pratique. Le fabricant peut-il fournir les plans suffisamment tôt pour la conception civile et des câbles ? Les rapports d’essais en usine sont-ils disponibles pour examen ? Quelles pièces de rechange, alarmes, jauges ou interfaces de protection sont nécessaires pour les pratiques de maintenance de l’usine ? Des entreprises telles que Jinshida Electric Power Technology Co., Ltd., qui associent R&D d’équipements électriques, fabrication et assistance à l’application, peuvent contribuer le plus efficacement lorsqu’elles sont impliquées suffisamment tôt pour discuter de l’ensemble de la configuration de distribution plutôt que de répondre uniquement à une demande finale en kVA.

Le meilleur choix est rarement le transformateur ayant la puissance nominale la plus élevée ou le prix initial le plus bas. C’est l’unité dont la capacité thermique, le comportement en tension, l’impédance, le rendement, l’enveloppe et les exigences de maintenance correspondent aux conditions d’exploitation réelles de l’usine. Avant d’émettre un bon de commande, comparez le transformateur proposé à une étude de charge actuelle, à un plan de charge future et à une revue de coordination des courts-circuits. Ces trois vérifications permettent de détecter une grande part des erreurs coûteuses alors qu’il est encore temps de les corriger.
