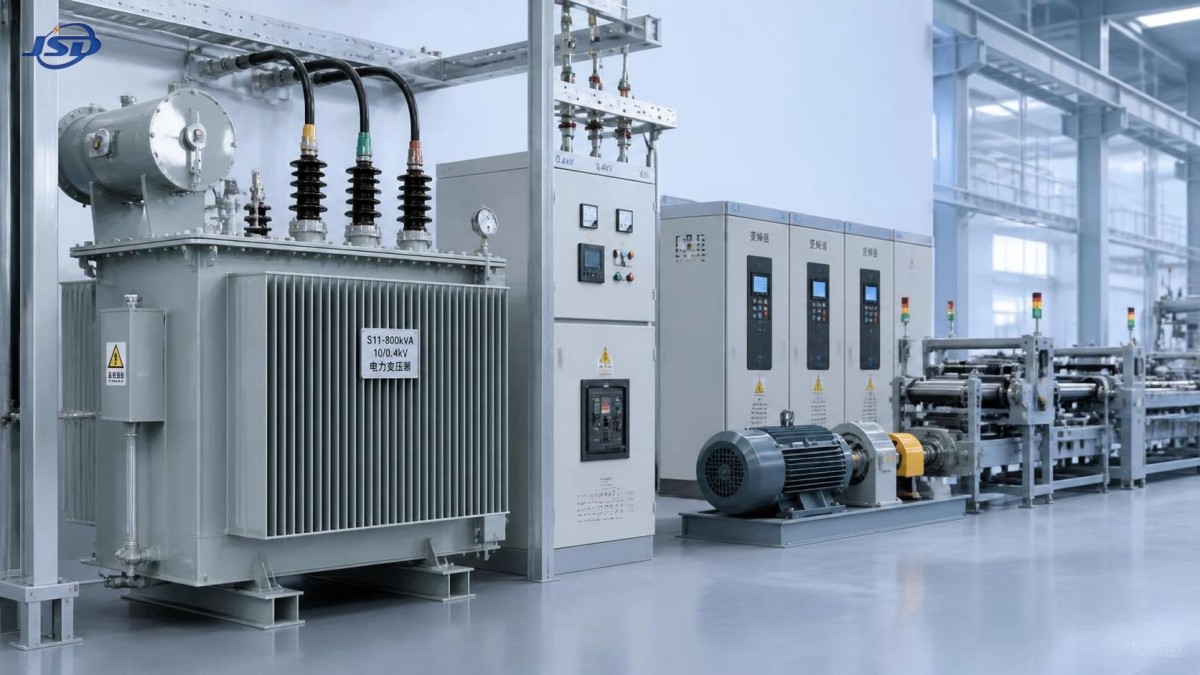

Transformadores de potencia industriales: adaptación de la capacidad a las cargas de fábrica

Transformadores de potencia industriales: adaptación de la capacidad a las cargas de fábrica

La selección de transformadores de potencia industriales no consiste en elegir la mayor potencia nominal en kVA que permita el presupuesto. Una unidad sobredimensionada puede generar pérdidas en vacío innecesarias durante décadas; una unidad subdimensionada puede funcionar a alta temperatura, limitar la expansión de la producción y convertir un mantenimiento rutinario en una parada no planificada. La decisión correcta se sitúa entre estos dos extremos y depende de cómo consume realmente energía la fábrica, en lugar de basarse en la carga conectada total indicada en un listado preliminar de equipos.

Para los evaluadores técnicos, la parte difícil normalmente no es calcular la corriente. Es comprender el perfil de carga detrás de las cifras: qué motores arrancan simultáneamente, con qué frecuencia funcionan las soldadoras por ciclos, si los variadores que generan armónicos se concentran en una barra, cuánta capacidad de reserva se necesita realmente y si un futuro sistema fotovoltaico o de baterías modificará el flujo de potencia de la instalación. Los transformadores de potencia industriales deben ajustarse a estas realidades operativas antes de poder evaluar adecuadamente detalles como el tipo de envolvente, el método de refrigeración y la disposición de tomas.

Comience con la demanda, no solo con los equipos instalados

Una fábrica puede tener 2.000 kW de equipos de potencia nominal y, sin embargo, rara vez consumir una cantidad cercana a esa al mismo tiempo. Los transportadores pueden permanecer inactivos entre lotes. Los calentadores de proceso pueden funcionar por ciclos. Los compresores de reserva siguen incluidos en el registro de equipos, pero no operan junto con sus unidades de servicio. Por otra parte, una instalación con una carga conectada moderada puede experimentar picos severos si varios motores grandes se reinician después de una interrupción del suministro eléctrico o si una línea de producción inicia una fase de alta carga al mismo tiempo que aumenta la demanda de HVAC.

El documento inicial más útil es un registro de carga basado en el tiempo obtenido en la acometida principal, que idealmente cubra períodos de producción representativos y no solo una semana de baja actividad. Cuando no se dispone de datos de medición, un estudio de carga debe separar las cargas continuas, intermitentes, de motores, no lineales, de emergencia y las ampliaciones previstas. La diversidad de demanda debe basarse en el plan operativo, no en un factor de reducción arbitrario. Una fábrica de papel, un almacén frigorífico, un taller de fabricación metálica y una planta de ensamblaje electrónico pueden tener los mismos kW conectados, pero requerir decisiones de transformador muy diferentes.

La relación básica trifásica sigue siendo útil:

kVA del transformador = kW ÷ factor de potencia.

Ese cálculo es solo una primera aproximación. No contempla la corriente de arranque de motores, el calentamiento por armónicos, la temperatura ambiente, la altitud, el servicio de emergencia ni el margen de capacidad requerido por la estrategia operativa de la instalación. Un transformador dimensionado para la carga media calculada puede seguir siendo una mala elección si la carga presenta picos bruscos y repetidos o un bajo factor de potencia durante períodos críticos de producción.

El margen de capacidad debe ser deliberado

Un atajo habitual consiste en añadir un porcentaje fijo a la demanda actual. Es sencillo, pero puede ocultar más problemas de los que resuelve. Una instalación que planea una segunda línea de extrusión en un plazo de dos años puede necesitar una reserva clara para expansión. Una planta consolidada con producción estable y un alimentador reservado independiente puede no necesitarla. La cuestión clave es si la carga futura será permanente, temporal, simultánea y eléctricamente próxima al transformador existente.

Una evaluación práctica suele distinguir entre la demanda de operación normal y la condición máxima de operación creíble. Esta última puede incluir la mayor secuencia de arranque de motores, el reinicio de un proceso o la transferencia de carga de un transformador a otro durante el mantenimiento. Si dos transformadores están destinados a compartir carga o a proporcionar respaldo mutuo, sus potencias nominales, grupos vectoriales, características de impedancia y ajustes de tomas deben revisarse de forma coordinada. Tener los “mismos kVA” por sí solo no hace que dos unidades sean aptas para operar en paralelo.

Por lo tanto, la capacidad debe documentarse como una decisión de ingeniería: demanda máxima actual, factor de potencia asumido, crecimiento previsto, condición de carga permitida y cualquier contingencia operativa. Esto facilita mucho las revisiones posteriores en comparación con depender de una nota imprecisa que indique “dimensionado con capacidad de reserva”.

La tensión, la impedancia y el arranque de motores están estrechamente relacionados

La selección de transformadores para fábricas suele volverse problemática cuando la regulación de tensión se considera demasiado tarde. Un transformador puede tener capacidad térmica suficiente, pero aun así permitir una caída de tensión inaceptable en una barra sensible durante arranques directos de motores. El resultado puede ser la desconexión de contactores, alarmas de PLC, disparos intempestivos o funcionamiento inestable de variadores de velocidad en otras áreas de la planta.

La impedancia del transformador afecta tanto a la corriente de cortocircuito como a la caída de tensión bajo carga transitoria. Una impedancia más alta puede ayudar a limitar la corriente de falla, lo que puede reducir las preocupaciones sobre la capacidad nominal de la aparamenta, pero generalmente aumenta la caída de tensión a medida que cambia la carga. Una impedancia menor puede favorecer un mejor rendimiento de arranque, pero puede elevar la corriente de falla disponible por encima de la capacidad nominal de los equipos aguas abajo. No existe un valor de impedancia universalmente “mejor”. Debe coordinarse con la fuente de la compañía eléctrica, la potencia nominal del transformador, los tendidos de cables, el método de arranque de motores, los dispositivos de protección y las capacidades de soportación ante cortocircuito.

La configuración de tomas merece la misma atención. Si el suministro de la compañía eléctrica tiene un rango de tensión conocido, la disposición disponible de tomas sin carga o bajo carga debe revisarse respecto a la tensión secundaria requerida en el punto de uso real. Un transformador probado a tensión nominal aún puede dejar con subtensión a un centro de control de motores distante si se pasaron por alto los cables secundarios largos y la carga máxima.

Las cargas no lineales modifican el panorama térmico

Las fábricas modernas dependen cada vez más de motores accionados por VFD, soldadura robótica, rectificadores, cargadores, equipos UPS y sistemas de automatización. Estas cargas pueden introducir armónicos que incrementan las pérdidas en los devanados y otros componentes del transformador. Por tanto, un cálculo de carga convencional basado únicamente en la corriente RMS puede ser incompleto.

La respuesta adecuada no consiste automáticamente en sobredimensionar el transformador con un amplio margen. Los evaluadores deben solicitar las características de carga a los proveedores de equipos, identificar las fuentes de armónicos previstas y determinar si son apropiados el filtrado, los reactores de línea, las configuraciones con desplazamiento de fase o un transformador diseñado para ese servicio. La carga del conductor neutro y las disposiciones de puesta a tierra también pueden requerir atención cuando existen armónicos triples. El comportamiento armónico es una cuestión de sistema: el transformador, la aparamenta, los cables, los condensadores y los controles sensibles deben considerarse conjuntamente.

Esto es especialmente relevante cuando ya están instalados condensadores de corrección del factor de potencia. Los bancos de condensadores pueden mejorar el factor de potencia convencional, pero pueden interactuar desfavorablemente con las condiciones armónicas si su aplicación no se coordina. La evaluación debe confirmar el contexto eléctrico completo, en vez de tratar el transformador como una compra aislada.

La eficiencia importa, pero el rendimiento durante el ciclo de vida importa más

Las pérdidas en los transformadores de potencia industriales presentan dos comportamientos diferentes. La pérdida en vacío está presente siempre que el transformador está energizado, incluidos los períodos de baja producción. La pérdida con carga aumenta con la corriente y adquiere mayor importancia a medida que aumenta la carga. Esta distinción importa al comparar un transformador que funciona continuamente con carga ligera con otro que alimenta una línea de producción de alta utilización durante varios turnos.

Una comparación técnicamente sólida debe solicitar datos de pérdidas en la condición de operación relevante, no solo una declaración de eficiencia en un punto. También debe considerar el ciclo de trabajo esperado y el coste de la energía en la ubicación del proyecto. En una planta que opera continuamente, pequeñas diferencias en pérdidas pueden acumularse; en una instalación estacional o de funcionamiento intermitente, la fiabilidad, las limitaciones de instalación y el coste de capital pueden tener mayor peso.

Las condiciones ambientales son fáciles de subestimar. Una temperatura ambiente elevada, ventilación restringida, polvo, aire cargado de sal, humedad, altitud y acceso limitado para mantenimiento pueden afectar materialmente la elección práctica entre equipos secos para interior, unidades llenas de líquido o una configuración exterior compacta. La cuestión no es solo si el transformador puede instalarse en el sitio; es si puede inspeccionarse, protegerse y mantenerse sin interrumpir el programa operativo de la fábrica.

Cuándo una subestación compacta de montaje sobre base es el mejor enfoque de distribución

Para fábricas de tamaño medio, parques logísticos e instalaciones donde el espacio de la sala eléctrica interior es limitado, una subestación exterior compacta puede simplificar la interfaz entre el suministro de media tensión de la compañía eléctrica y la distribución de baja tensión. También puede reducir el número de componentes independientes instalados en campo, aunque las obras civiles, el tendido de cables, las distancias de acceso y los requisitos de la compañía eléctrica todavía requieren una coordinación cuidadosa.

Una opción para este tipo de aplicación es laSubestación compacta de tipo americano montada sobre base. La configuración ZGS-750 está especificada para 750 kVA, con opciones de tensión nominal de 2.4 kV a 34.5 kV. Su eficiencia indicada es superior al 99%, y su nivel de protección IP54 (NEMA 3R) puede ser relevante para ubicaciones exteriores expuestas al polvo y la humedad. Las variantes de red en anillo, terminales y elevación fotovoltaica indican que el concepto de envolvente puede servir para diferentes esquemas de distribución; la versión requerida debe seguir el diagrama unifilar de la instalación, en lugar de una preferencia genérica.

Para instalaciones próximas a zonas sensibles de drenaje o con requisitos de gestión ambiental, la opción especificada de aceite vegetal FR3, descrito con una biodegradabilidad superior al 95%, puede justificar una evaluación. Esto no elimina la necesidad de evaluar los requisitos locales de incendio, contención, control de derrames y autoridades competentes. Del mismo modo, las referencias a IEC 60076, IEEE C57, ANSI/IEEE C57, UL, CSA, CE y otras certificaciones indicadas deben comprobarse frente a la especificación real del proyecto, el mercado de destino y la documentación de ensayos requerida. La conformidad con las normas solo resulta útil cuando se verifica para la configuración exacta suministrada.

La fiabilidad comienza antes de que el transformador llegue al sitio

Una instalación de transformador fiable se define tanto por la calidad de la especificación como por la calidad de fabricación. Los programas técnicos deben indicar claramente las tensiones primaria y secundaria, el grupo vectorial, la frecuencia, la potencia nominal en kVA, el requisito de impedancia, el método de refrigeración, la disposición de tomas, el nivel de aislamiento, el requisito de envolvente, los accesorios, las necesidades de supervisión y las pruebas aplicables. La ambigüedad en cualquiera de estas áreas tiende a surgir tarde, a menudo después de que ya se hayan pedido la aparamenta, los cables o las cimentaciones.

También conviene revisar el modelo práctico de servicio. ¿Puede el fabricante proporcionar planos con suficiente antelación para el diseño civil y de cables? ¿Están disponibles los registros de pruebas de fábrica para su revisión? ¿Qué repuestos, alarmas, indicadores o interfaces de protección se necesitan para las prácticas de mantenimiento de la planta? Empresas como Jinshida Electric Power Technology Co., Ltd., que combinan I+D de equipos eléctricos, fabricación y soporte de aplicación, pueden contribuir con mayor eficacia cuando participan con suficiente antelación para analizar toda la disposición de distribución, en lugar de limitarse a responder a una solicitud final de kVA.

La mejor selección rara vez es el transformador con la mayor potencia nominal o el menor precio inicial. Es la unidad cuya capacidad térmica, comportamiento de tensión, impedancia, eficiencia, envolvente y exigencias de mantenimiento se ajustan a las condiciones operativas reales de la fábrica. Antes de emitir una orden de compra, compare el transformador propuesto con un estudio de carga actualizado, un plan de carga futura y una revisión de coordinación de cortocircuito. Estas tres verificaciones detectan una gran parte de los errores costosos cuando todavía hay tiempo para corregirlos.
