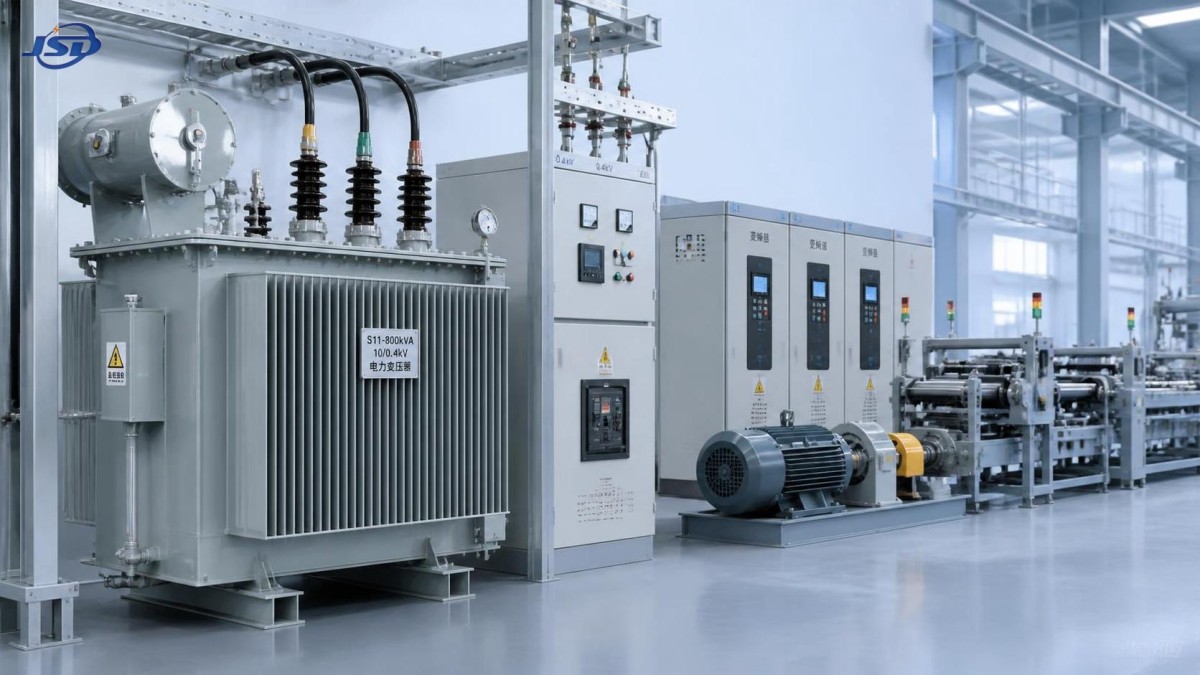

محولات القدرة الصناعية: مواءمة السعة مع أحمال المصنع

محولات القدرة الصناعية: مواءمة السعة مع أحمال المصنع

لا يقتصر اختيار محولات القدرة الصناعية على اختيار أكبر تصنيف kVA تسمح به الميزانية. فقد تتحمل الوحدة ذات السعة الزائدة فاقداً غير ضروري في اللاحمل لعقود؛ بينما قد تعمل الوحدة ذات السعة غير الكافية بدرجات حرارة مرتفعة، وتحد من توسع الإنتاج، وتحول حدث صيانة روتيني إلى توقف غير مخطط له. يقع القرار الصحيح بين هذين الحدين، ويعتمد على كيفية استهلاك المصنع للطاقة فعلياً بدلاً من إجمالي الأحمال المتصلة الموضح في جدول المعدات الأولي.

بالنسبة للمقيّمين الفنيين، لا تكمن الصعوبة عادةً في حساب التيار، بل في فهم ملف الأحمال وراء الأرقام: أي المحركات تبدأ معاً، ومدى تكرار دورات تشغيل أجهزة اللحام، وما إذا كانت المحركات التي تولد التوافقيات متركزة على قضيب تجميع واحد، ومقدار السعة الاحتياطية المطلوبة فعلياً، وما إذا كان نظام كهروضوئي أو نظام بطاريات مستقبلي سيغير تدفق الطاقة في الموقع. يجب مواءمة محولات القدرة الصناعية مع هذه الحقائق التشغيلية قبل التقييم الصحيح لتفاصيل مثل نوع الغلاف وطريقة التبريد وترتيب مغير الجهد.

ابدأ بالطلب، وليس بمجرد المعدات المركبة

قد يحتوي المصنع على معدات بقدرة اسمية تبلغ 2,000 kW، بينما نادراً ما يسحب مقداراً يقترب من ذلك في وقت واحد. فقد تكون الناقلات متوقفة بين الدفعات، وقد تعمل سخانات العمليات على دورات، وتظل الضواغط الاحتياطية مدرجة في سجل المعدات لكنها لا تعمل مع الوحدات العاملة. ومن ناحية أخرى، قد تشهد منشأة ذات حمل متصل متواضع ذروات شديدة إذا أعيد تشغيل عدة محركات كبيرة بعد انقطاع من شبكة المرافق، أو إذا بدأ خط إنتاج مرحلة عالية الحمل في الوقت نفسه الذي يرتفع فيه طلب HVAC.

أكثر وثيقة بداية فائدة هي سجل أحمال زمني من مدخل التغذية الرئيسي، ويفضل أن يغطي فترات إنتاج ممثلة بدلاً من أسبوع هادئ فقط. وعند عدم توفر بيانات العدادات، ينبغي أن تفصل دراسة الأحمال بين الأحمال المستمرة، والأحمال المتقطعة، وأحمال المحركات، والأحمال غير الخطية، وأحمال الطوارئ، والإضافات المتوقعة. يجب أن يستند تنوع الطلب إلى خطة التشغيل، وليس إلى معامل تخفيض اعتباطي. يمكن لمصنع ورق ومستودع تخزين مبرد وورشة تصنيع معادن ومصنع تجميع إلكترونيات أن تمتلك نفس kW المتصل، لكنها تتطلب قرارات مختلفة جداً بشأن المحولات.

تظل العلاقة الأساسية ثلاثية الطور مفيدة:

kVA المحول = kW ÷ معامل القدرة.

هذا الحساب ليس سوى الخطوة الأولى. فهو لا يشمل تيار بدء المحركات، أو التسخين الناتج عن التوافقيات، أو درجة الحرارة المحيطة، أو الارتفاع عن سطح البحر، أو تشغيل الطوارئ، أو هامش السعة الذي تتطلبه استراتيجية تشغيل الموقع. وقد يظل المحول المصنف للحمل المتوسط المحسوب غير مناسب إذا كان الحمل يتضمن ذروات حادة ومتكررة أو معامل قدرة منخفضاً خلال فترات الإنتاج الحرجة.

ينبغي أن يكون هامش السعة مدروساً

من الاختصارات الشائعة إضافة نسبة مئوية ثابتة إلى الطلب الحالي. وهي طريقة بسيطة، لكنها قد تخفي مشكلات أكثر مما تحل. فقد يحتاج موقع يخطط لإضافة خط بثق ثانٍ خلال سنتين إلى مخصص توسع واضح، بينما قد لا يحتاج مصنع ناضج ذو إنتاج مستقر ومغذٍ احتياطي منفصل إلى ذلك. والسؤال الرئيسي هو ما إذا كان الحمل المستقبلي سيكون دائماً أو مؤقتاً أو متزامناً وقريباً كهربائياً من المحول القائم.

غالباً ما يميز التقييم العملي بين طلب التشغيل العادي وأقصى حالة تشغيل محتملة. وقد تشمل الأخيرة أكبر تسلسل لبدء المحركات، أو إعادة تشغيل عملية، أو نقل الحمل من محول إلى آخر أثناء الصيانة. وإذا كان المقصود أن يتشارك محولان الحمل أو أن يوفر كل منهما احتياطياً للآخر، فيجب مراجعة تصنيفاتهما ومجموعات المتجهات وخصائص الممانعة وإعدادات مغيرات الجهد بصورة منسقة. إن تطابق “kVA” وحده لا يجعل الوحدتين مناسبتين للتشغيل على التوازي.

لذلك ينبغي توثيق السعة باعتبارها قراراً هندسياً: أقصى طلب حالي، ومعامل القدرة المفترض، والنمو المتوقع، وحالة التحميل المسموح بها، وأي طوارئ تشغيلية. وهذا يجعل المراجعة اللاحقة أسهل بكثير من الاعتماد على ملاحظة مبهمة تنص على “تم تحديد السعة مع وجود سعة احتياطية”.

يرتبط الجهد والممانعة وبدء المحركات ارتباطاً وثيقاً

غالباً ما يصبح اختيار محول المصنع إشكالياً عندما يتم النظر في تنظيم الجهد في وقت متأخر. فقد يتمتع المحول بسعة حرارية كافية، لكنه يسمح بهبوط جهد غير مقبول عند قضيب تجميع حساس أثناء بدء المحركات بالتشغيل المباشر على الخط. وقد تكون النتيجة فصل الكونتاكتورات، أو إنذارات PLC، أو فصلات غير مبررة، أو تشغيل غير مستقر لمحركات السرعة المتغيرة في أماكن أخرى من المصنع.

تؤثر ممانعة المحول في كل من تيار القصر وهبوط الجهد تحت الحمل العابر. يمكن للممانعة الأعلى أن تساعد في الحد من تيار العطل، مما قد يقلل المخاوف المتعلقة بقدرة تحمل لوحات المفاتيح، لكنها تزيد عموماً من هبوط الجهد مع تغير الحمل. وقد تدعم الممانعة الأقل أداء بدء أفضل، لكنها قد ترفع تيار العطل المتاح إلى ما يتجاوز تصنيف المعدات الواقعة في اتجاه الحمل. لا توجد قيمة ممانعة “مثلى” عالمياً. بل يجب تنسيقها مع مصدر شركة المرافق، وتصنيف المحول، ومسارات الكابلات، وطريقة بدء المحركات، وأجهزة الحماية، وتصنيفات تحمل القصر.

يستحق تكوين مغيرات الجهد الاهتمام نفسه. فإذا كان لجهد تغذية المرافق نطاق معروف، ينبغي مراجعة ترتيب مغير الجهد المتاح خارج الدائرة أو تحت الحمل مقابل جهد الجانب الثانوي المطلوب عند نقطة الاستخدام الفعلية. فقد يظل المحول الذي اختُبر عند الجهد الاسمي غير قادر على توفير جهد كافٍ لمركز تحكم محركات بعيد إذا تم إغفال الكابلات الثانوية الطويلة والتحميل عند الذروة.

الأحمال غير الخطية تغير الصورة الحرارية

تعتمد المصانع الحديثة بشكل متزايد على محركات تعمل بواسطة VFD، واللحام الروبوتي، والمقومات، والشواحن، ومعدات UPS، وأنظمة الأتمتة. وقد تؤدي هذه الأحمال إلى إدخال توافقيات تزيد الفواقد في الملفات ومكونات المحول الأخرى. ولذلك، قد يكون الحساب التقليدي للأحمال القائم على تيار RMS فقط غير مكتمل.

لا تتمثل الاستجابة الصحيحة تلقائياً في زيادة سعة المحول بهامش كبير. ينبغي للمقيّمين طلب خصائص الأحمال من موردي المعدات، وتحديد مصادر التوافقيات المتوقعة، وتقرير ما إذا كانت المرشحات أو مفاعلات الخط أو ترتيبات إزاحة الطور أو محول مصمم لهذه الخدمة مناسبة. وقد يتطلب تحميل الموصل المحايد وترتيبات التأريض اهتماماً أيضاً عند وجود التوافقيات الثلاثية. إن أداء التوافقيات مسألة تخص النظام بأكمله: يجب النظر إلى المحول ولوحات المفاتيح والكابلات والمكثفات وأنظمة التحكم الحساسة معاً.

يكتسب ذلك أهمية خاصة عندما تكون مكثفات تصحيح معامل القدرة مركبة بالفعل. يمكن لبنوك المكثفات تحسين معامل القدرة التقليدي، لكنها قد تتفاعل بشكل غير ملائم مع ظروف التوافقيات إذا لم يكن تطبيقها منسقاً. ينبغي أن يؤكد التقييم السياق الكهربائي الكامل بدلاً من التعامل مع المحول باعتباره عملية شراء معزولة.

الكفاءة مهمة، لكن أداء دورة الحياة أهم

تتسم الفواقد في محولات القدرة الصناعية بسلوكين مختلفين. يكون فاقد اللاحمل موجوداً كلما كان المحول تحت الجهد، بما في ذلك فترات انخفاض الإنتاج. أما فاقد الحمل فيزداد مع التيار ويصبح أكثر تأثيراً مع زيادة التحميل. ويكتسب هذا الفرق أهمية عند مقارنة محول يعمل باستمرار بحمل خفيف مع آخر يغذي خط إنتاج مستخدماً بكثافة عبر نوبات متعددة.

ينبغي أن تطلب المقارنة السليمة فنياً بيانات الفواقد عند حالة التشغيل ذات الصلة، وليس مجرد بيان كفاءة عند نقطة واحدة. كما ينبغي أن تأخذ في الاعتبار دورة التشغيل المتوقعة وتكلفة الطاقة في موقع المشروع. ففي مصنع يعمل باستمرار، يمكن أن تتراكم الفروقات الصغيرة في الفواقد؛ أما في منشأة موسمية أو متقطعة التشغيل، فقد تحظى الموثوقية وقيود التركيب والتكلفة الرأسمالية بوزن أكبر.

من السهل التقليل من تقدير الظروف البيئية. إذ يمكن لارتفاع درجة الحرارة المحيطة، والتهوية المحدودة، والغبار، والهواء المحمل بالأملاح، والرطوبة، والارتفاع، ومحدودية الوصول للصيانة أن تؤثر مادياً في الاختيار العملي بين معدات النوع الجاف الداخلية أو الوحدات المملوءة بالسائل أو ترتيب خارجي مجمع. ولا يقتصر السؤال على ما إذا كان يمكن تركيب المحول في الموقع؛ بل هل يمكن فحصه وحمايته وصيانته دون تعطيل جدول تشغيل المصنع.

متى تكون محطة فرعية مثبتة على قاعدة هي نهج التوزيع الأفضل

بالنسبة للمصانع متوسطة الحجم ومجمعات الخدمات اللوجستية والمواقع التي تكون فيها مساحة الغرفة الكهربائية الداخلية محدودة، يمكن لمحطة فرعية خارجية مجمعة أن تبسط الواجهة بين تغذية المرافق متوسطة الجهد والتوزيع منخفض الجهد. كما يمكنها تقليل عدد المكونات المنفصلة التي يتم تركيبها ميدانياً، على الرغم من أن الأعمال المدنية ومسارات الكابلات ومسافات الوصول ومتطلبات شركة المرافق لا تزال تحتاج إلى تنسيق دقيق.

أحد الخيارات لهذا النوع من التطبيقات هومحطة فرعية مثبتة على قاعدة من الطراز الأمريكي. يتم تحديد تكوين ZGS-750 بسعة 750 kVA، مع خيارات للجهد المقنن من 2.4 kV إلى 34.5 kV. وتزيد كفاءته المعلنة على 99%، وقد يكون مستوى الحماية IP54 (NEMA 3R) ذا صلة بالمواقع الخارجية المعرضة للغبار والرطوبة. تشير متغيرات الشبكة الحلقية والأطراف ورفع الجهد الكهروضوئي إلى أن مفهوم الغلاف يمكن أن يخدم مخططات توزيع مختلفة؛ وينبغي أن يتبع الإصدار المطلوب المخطط الأحادي الخط للموقع بدلاً من تفضيل عام.

بالنسبة للمواقع القريبة من مناطق تصريف حساسة أو التي لديها متطلبات للتعامل البيئي، قد يستحق خيار زيت FR3 النباتي المحدد، والموصوف بقابلية تحلل حيوي تتجاوز 95%، التقييم. ولا يلغي ذلك الحاجة إلى تقييم متطلبات الحريق والاحتواء والتحكم في الانسكابات ومتطلبات الجهات المختصة المحلية. وبالمثل، ينبغي التحقق من الإشارات إلى IEC 60076 وIEEE C57 وANSI/IEEE C57 وUL وCSA وCE والشهادات المدرجة الأخرى مقابل مواصفات المشروع الفعلية والسوق المستهدف ووثائق الاختبار المطلوبة. وتكون مواءمة المعايير مفيدة فقط عندما يتم التحقق منها للتكوين المحدد الذي يتم توريده.

تبدأ الموثوقية قبل وصول المحول إلى الموقع

يتشكل تركيب المحول الموثوق بجودة المواصفات بقدر ما يتشكل بجودة التصنيع. ينبغي أن توضح الجداول الفنية بجلاء جهود الجانبين الأولي والثانوي، ومجموعة المتجهات، والتردد، وتصنيف kVA، ومتطلبات الممانعة، وطريقة التبريد، وترتيب مغير الجهد، ومستوى العزل، ومتطلبات الغلاف، والملحقات، واحتياجات المراقبة، والاختبارات المعمول بها. وتميل أي ضبابية في هذه المجالات إلى الظهور متأخراً، وغالباً بعد أن تكون لوحات المفاتيح أو الكابلات أو الأساسات قد طُلبت بالفعل.

يجدر أيضاً مراجعة نموذج الخدمة العملي. هل يمكن للمصنع توفير الرسومات مبكراً بما يكفي للتصميم المدني وتصميم الكابلات؟ هل تتوفر سجلات اختبارات المصنع للمراجعة؟ ما قطع الغيار والإنذارات والعدادات أو واجهات الحماية اللازمة لممارسات صيانة المصنع؟ يمكن لشركات مثل Jinshida Electric Power Technology Co., Ltd.، التي تجمع بين البحث والتطوير في معدات الطاقة والتصنيع ودعم التطبيق، أن تساهم بأكبر فعالية عندما تشارك مبكراً بما يكفي لمناقشة ترتيب التوزيع بأكمله بدلاً من الاستجابة فقط لطلب kVA نهائي.

نادراً ما يكون أفضل اختيار هو المحول ذو التصنيف الأعلى أو أقل سعر أولي. بل هو الوحدة التي تتوافق قدرتها الحرارية وسلوك جهدها وممانعتها وكفاءتها وغلافها ومتطلبات صيانتها مع ظروف التشغيل الفعلية للمصنع. قبل إصدار أمر الشراء، قارن المحول المقترح بدراسة أحمال حديثة وخطة أحمال مستقبلية ومراجعة تنسيق القصر. تكشف هذه الفحوصات الثلاثة عن نسبة كبيرة من الأخطاء المكلفة بينما لا يزال هناك وقت لتصحيحها.
