Transformadores de Potência Industriais: Adequando a Capacidade às Cargas da Fábrica

Transformadores de potência industriais: adequação da capacidade às cargas da fábrica

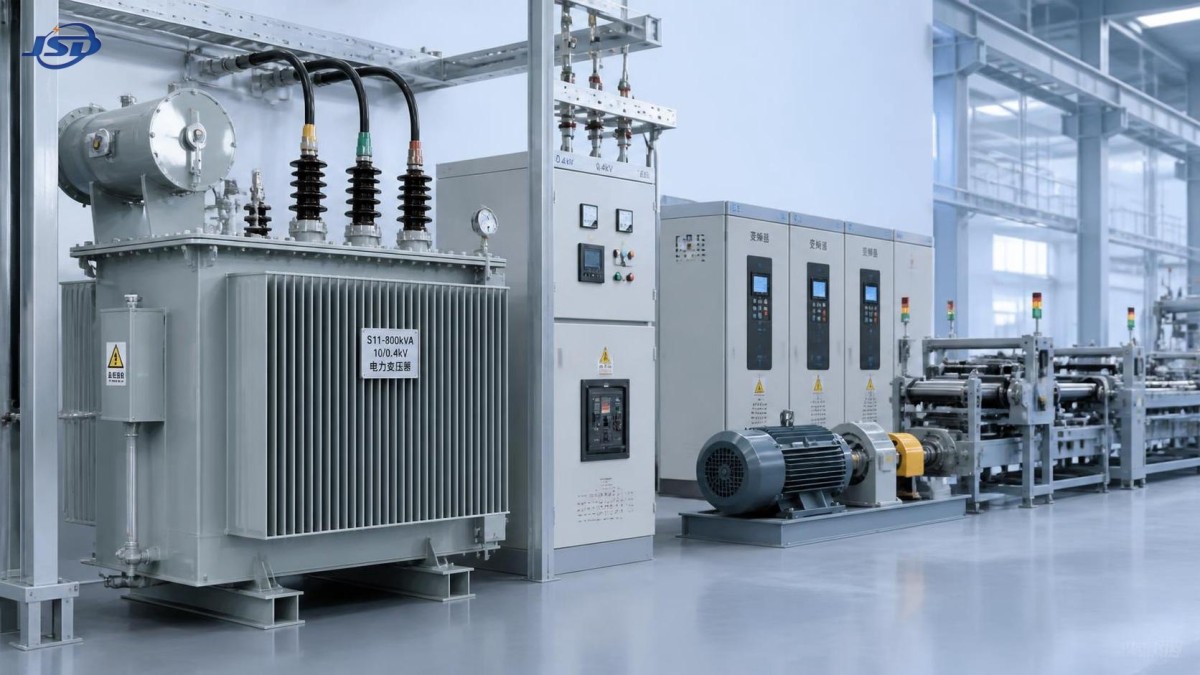

A seleção de transformadores de potência industriais não consiste em escolher a maior potência nominal em kVA que o orçamento permite. Uma unidade superdimensionada pode gerar perdas em vazio desnecessárias durante décadas; uma unidade subdimensionada pode operar em alta temperatura, limitar a expansão da produção e transformar uma manutenção de rotina numa paragem não planeada. A decisão correta situa-se entre esses dois extremos e depende de como a fábrica efetivamente consome energia, e não do total de carga instalada apresentado numa lista preliminar de equipamentos.

Para os avaliadores técnicos, a parte difícil geralmente não é calcular a corrente. É compreender o perfil de carga por trás dos números: quais motores arrancam em simultâneo, com que frequência as máquinas de soldadura entram em ciclo, se os acionamentos geradores de harmónicos estão concentrados num único barramento, quanta capacidade de reserva é realmente necessária e se um futuro sistema fotovoltaico ou de baterias alterará o fluxo de energia da instalação. Os transformadores de potência industriais devem ser adequados a estas realidades operacionais antes de se poder avaliar corretamente detalhes como o tipo de invólucro, o método de arrefecimento e a configuração de tomadas.

Comece pela procura, não apenas pelos equipamentos instalados

Uma fábrica pode ter 2,000 kW de equipamentos de placa e, ainda assim, raramente consumir algo próximo desse valor ao mesmo tempo. Os transportadores podem ficar parados entre lotes. Os aquecedores de processo podem funcionar em ciclos. Os compressores de reserva continuam incluídos no registo de equipamentos, mas não operam juntamente com as suas unidades de serviço. Por outro lado, uma instalação com uma carga ligada modesta pode apresentar picos severos se vários motores grandes reiniciarem após uma interrupção da rede elétrica ou se uma linha de produção iniciar uma fase de carga elevada ao mesmo tempo que a procura de HVAC aumenta.

O documento inicial mais útil é um registo de carga ao longo do tempo no alimentador principal, idealmente abrangendo períodos representativos de produção e não apenas uma semana de baixa atividade. Quando não existem dados de medição disponíveis, um estudo de carga deve separar cargas contínuas, cargas intermitentes, cargas de motores, cargas não lineares, cargas de emergência e ampliações previstas. A diversidade da procura deve basear-se no plano operacional, e não num fator de redução arbitrário. Uma fábrica de papel, um armazém frigorífico, uma oficina de fabrico metalomecânico e uma fábrica de montagem de eletrónica podem ter os mesmos kW ligados, mas exigir decisões de transformadores muito diferentes.

A relação básica trifásica continua útil:

kVA do transformador = kW ÷ fator de potência.

Esse cálculo é apenas uma primeira estimativa. Não considera a corrente de arranque dos motores, o aquecimento por harmónicos, a temperatura ambiente, a altitude, o serviço de emergência nem a margem de capacidade exigida pela estratégia operacional da instalação. Um transformador dimensionado para a carga média calculada pode ainda assim ser inadequado se a carga apresentar picos acentuados e repetidos ou baixo fator de potência durante períodos críticos de produção.

A margem de capacidade deve ser deliberada

Um atalho comum é adicionar uma percentagem fixa à procura atual. É simples, mas pode ocultar mais problemas do que resolve. Uma instalação que planeia uma segunda linha de extrusão no prazo de dois anos pode necessitar de uma margem clara para expansão. Uma fábrica consolidada com produção estável e um alimentador de reserva separado pode não necessitar. A questão essencial é saber se a carga futura será permanente, temporária, simultânea e eletricamente próxima do transformador existente.

Uma avaliação prática frequentemente distingue entre a procura em operação normal e a condição máxima de operação credível. Esta última pode incluir a maior sequência de arranque de motores, o reinício de um processo ou a transferência de carga de um transformador para outro durante a manutenção. Se dois transformadores se destinam a partilhar carga ou a servir de reserva um do outro, as suas potências nominais, grupos vetoriais, características de impedância e definições de tomadas devem ser analisados de forma coordenada. Ter simplesmente o “mesmo kVA” não torna duas unidades adequadas para operação em paralelo.

A capacidade deve, portanto, ser documentada como uma decisão de engenharia: procura máxima atual, fator de potência assumido, crescimento previsto, condição de carga permitida e qualquer contingência operacional. Isto facilita muito a análise posterior, em comparação com uma nota vaga a indicar “dimensionado com capacidade de reserva”.

Tensão, impedância e arranque de motores estão estreitamente ligados

A seleção de transformadores para fábricas torna-se frequentemente problemática quando a regulação de tensão é considerada tardiamente. Um transformador pode ter capacidade térmica adequada, mas ainda permitir uma queda de tensão inaceitável num barramento sensível durante arranques diretos de motores. O resultado pode ser a desativação de contactores, alarmes de PLC, disparos indevidos ou operação instável de acionamentos de velocidade variável noutras áreas da fábrica.

A impedância do transformador afeta tanto a corrente de curto-circuito como a queda de tensão sob carga transitória. Uma impedância mais elevada pode ajudar a limitar a corrente de defeito, o que pode reduzir preocupações relacionadas com a capacidade dos quadros elétricos, mas geralmente aumenta a queda de tensão à medida que a carga varia. Uma impedância menor pode proporcionar melhor desempenho de arranque, mas pode elevar a corrente de defeito disponível acima da capacidade nominal dos equipamentos a jusante. Não existe um valor de impedância universalmente “melhor”. Deve ser coordenado com a fonte da concessionária, a potência do transformador, os percursos dos cabos, o método de arranque dos motores, os dispositivos de proteção e as capacidades de suportar curto-circuitos.

A configuração das tomadas merece a mesma atenção. Se a alimentação da concessionária tiver uma faixa de tensão conhecida, a disposição disponível de tomadas sem carga ou sob carga deve ser analisada face à tensão secundária necessária no ponto real de utilização. Um transformador ensaiado à tensão nominal pode ainda deixar um centro de controlo de motores distante em subtensão se forem ignorados os cabos secundários longos e a carga de ponta.

As cargas não lineares alteram o cenário térmico

As fábricas modernas dependem cada vez mais de motores acionados por VFD, soldadura robotizada, retificadores, carregadores, equipamentos UPS e sistemas de automação. Estas cargas podem introduzir harmónicos que aumentam as perdas nos enrolamentos e noutros componentes do transformador. Por conseguinte, um cálculo de carga convencional baseado apenas na corrente RMS pode ser incompleto.

A resposta adequada não é automaticamente sobredimensionar o transformador com uma margem ampla. Os avaliadores devem solicitar as características de carga aos fornecedores dos equipamentos, identificar as fontes esperadas de harmónicos e determinar se são adequados filtros, reatores de linha, configurações de deslocamento de fase ou um transformador concebido para esse serviço. A carga do condutor neutro e as disposições de ligação à terra também podem exigir atenção onde existam harmónicos triplos. O desempenho em harmónicos é uma questão de sistema: o transformador, os quadros elétricos, os cabos, os condensadores e os controlos sensíveis devem ser considerados em conjunto.

Isto é especialmente relevante quando já estão instalados condensadores de correção do fator de potência. Os bancos de condensadores podem melhorar o fator de potência convencional, mas podem interagir de forma inadequada com condições harmónicas se a sua aplicação não for coordenada. A avaliação deve confirmar o contexto elétrico completo, em vez de tratar o transformador como uma compra isolada.

A eficiência é importante, mas o desempenho ao longo do ciclo de vida é ainda mais importante

As perdas nos transformadores de potência industriais apresentam dois comportamentos distintos. A perda em vazio está presente sempre que o transformador está energizado, incluindo durante períodos de baixa produção. A perda em carga aumenta com a corrente e torna-se mais relevante à medida que a carga aumenta. Esta distinção é importante ao comparar um transformador que funciona continuamente com carga reduzida com outro que alimenta uma linha de produção intensamente utilizada ao longo de vários turnos.

Uma comparação tecnicamente sólida deve solicitar dados de perdas na condição operacional relevante, e não apenas uma declaração de eficiência num único ponto. Deve também considerar o ciclo de serviço previsto e o custo da energia no local do projeto. Numa fábrica que opera continuamente, pequenas diferenças nas perdas podem acumular-se; numa instalação sazonal ou de operação intermitente, a fiabilidade, as limitações de instalação e o custo de capital podem ter maior peso.

As condições ambientais são fáceis de subestimar. Temperatura ambiente elevada, ventilação restrita, poeira, ar salino, humidade, altitude e acesso limitado para manutenção podem afetar materialmente a escolha prática entre equipamentos interiores do tipo seco, unidades imersas em líquido ou uma configuração exterior integrada. A questão não é apenas se o transformador pode ser instalado no local; é se pode ser inspecionado, protegido e mantido sem interromper o calendário operacional da fábrica.

Quando uma subestação montada em pedestal é a melhor abordagem de distribuição

Para fábricas de média dimensão, parques logísticos e locais onde o espaço interior para salas elétricas é limitado, uma subestação exterior integrada pode simplificar a interface entre a alimentação da concessionária em média tensão e a distribuição em baixa tensão. Também pode reduzir o número de componentes separados instalados em campo, embora as obras civis, o encaminhamento de cabos, as folgas de acesso e os requisitos da concessionária ainda exijam uma coordenação cuidadosa.

Uma opção para este tipo de aplicação é aSubestação montada em pedestal de tipo americano. A configuração ZGS-750 é especificada para 750 kVA, com opções de tensão nominal de 2.4 kV a 34.5 kV. A sua eficiência declarada é superior a 99%, e o seu nível de proteção IP54 (NEMA 3R) pode ser relevante para locais exteriores expostos a poeira e humidade. As variantes para rede em anel, terminal e elevação fotovoltaica indicam que o conceito de invólucro pode servir diferentes esquemas de distribuição; a versão necessária deve seguir o diagrama unifilar do local, e não uma preferência genérica.

Para locais próximos de áreas de drenagem sensíveis ou com requisitos de gestão ambiental, a opção especificada de óleo vegetal FR3, descrito com biodegradabilidade superior a 95%, pode justificar avaliação. Isto não elimina a necessidade de avaliar os requisitos locais de incêndio, contenção, controlo de derrames e das autoridades competentes. Da mesma forma, as referências a IEC 60076, IEEE C57, ANSI/IEEE C57, UL, CSA, CE e outras certificações listadas devem ser verificadas face à especificação real do projeto, ao mercado de destino e à documentação de ensaios exigida. O alinhamento com normas só é útil quando é verificado para a configuração exata fornecida.

A fiabilidade começa antes de o transformador chegar ao local

Uma instalação de transformador fiável é moldada tanto pela qualidade da especificação como pela qualidade de fabrico. As especificações técnicas devem indicar claramente as tensões primária e secundária, o grupo vetorial, a frequência, a potência em kVA, o requisito de impedância, o método de arrefecimento, a configuração de tomadas, o nível de isolamento, o requisito de invólucro, os acessórios, as necessidades de monitorização e os ensaios aplicáveis. A ambiguidade em qualquer uma destas áreas tende a surgir tardiamente — frequentemente depois de os quadros elétricos, cabos ou fundações já terem sido encomendados.

Também vale a pena analisar o modelo prático de assistência. O fabricante consegue fornecer desenhos com antecedência suficiente para o projeto civil e de cabos? Os registos de ensaios de fábrica estão disponíveis para análise? Que peças sobressalentes, alarmes, indicadores ou interfaces de proteção são necessários para as práticas de manutenção da fábrica? Empresas como a Jinshida Electric Power Technology Co., Ltd., que combinam I&D de equipamentos elétricos, fabrico e apoio à aplicação, podem contribuir de forma mais eficaz quando são envolvidas suficientemente cedo para discutir todo o sistema de distribuição, em vez de apenas responder a um pedido final de kVA.

A melhor escolha raramente é o transformador com a maior potência nominal ou o menor preço inicial. É a unidade cuja capacidade térmica, comportamento de tensão, impedância, eficiência, invólucro e exigências de manutenção correspondem às condições reais de operação da fábrica. Antes de emitir uma ordem de compra, compare o transformador proposto com um estudo de carga atual, um plano de carga futura e uma análise de coordenação de curto-circuito. Estas três verificações detetam uma grande parte dos erros dispendiosos enquanto ainda há tempo para os corrigir.
