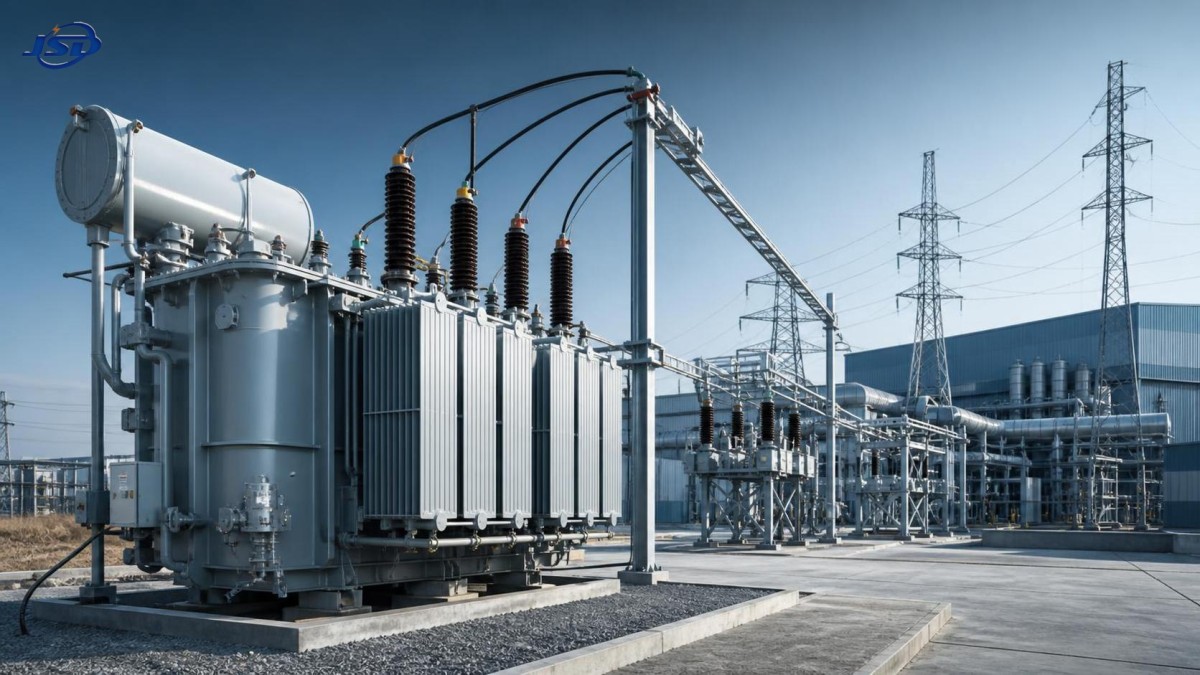

Силовые электрические трансформаторы: номинальные параметры, компоненты и области применения

Силовые трансформаторы находятся в центре каждой современной энергосистемы, однако их оценка нередко проводится слишком поздно в рамках проекта. Трансформатор может казаться простым устройством для преобразования напряжения: энергия поступает при одном уровне напряжения и выходит при другом. На практике его номинальные параметры, конструкция изоляции, способ охлаждения, импеданс, диапазон ответвлений, схема соединения и условия установки могут влиять на бесперебойность работы предприятия, качество электроэнергии, координацию защиты и эксплуатационные расходы на протяжении всего срока службы.

Для исследователей, инженеров проекта и отделов закупок полезный вопрос редко звучит как «Что такое трансформатор?». Скорее он звучит так: «Что должен выполнять этот трансформатор в данной конкретной электрической системе и что может пойти не так при неверном понимании условий его эксплуатации?» Это различие важно независимо от того, связан ли проект с подстанцией энергосистемы, производственным предприятием, системой сбора энергии из возобновляемых источников, железнодорожной инфраструктурой или высокотоковой выпрямительной установкой.

Почему трансформаторы остаются критически важным системным решением

Электроэнергия передаётся при высоком напряжении, поскольку передача одинакового объёма энергии при более высоком напряжении обычно уменьшает ток и связанные с ним потери в линиях. Прежде чем электроэнергия поступит к промышленному оборудованию, коммерческим зданиям, транспортным системам или бытовым нагрузкам, напряжение необходимо понизить до пригодного для использования уровня. Силовые трансформаторы обеспечивают этот процесс посредством электромагнитной индукции, передавая энергию между обмотками без прямого проводящего соединения между ними.

Эта основная функция не изменилась, однако изменились условия вокруг неё. Нагрузки стали более переменными, электронными и чувствительными. Генерация из возобновляемых источников может приводить к изменению потоков мощности и условий напряжения. Промышленные предприятия всё чаще используют частотно-регулируемые приводы, печи, электролизные системы, зарядные устройства и другие силовые электронные нагрузки, создающие гармоники. В таких условиях выбор оборудования только по номинальной мощности в kVA и первичному напряжению может привести к установке, которая работает в первый день, но затем перегревается, чаще отключается или стареет быстрее ожидаемого.

Поэтому трансформатор следует рассматривать как часть энергосистемы, а не как отдельную закупку. Его конструкция должна соответствовать питающей сети, нагрузкам на стороне потребителя, схеме защиты, системе заземления, ожидаемому рабочему циклу и физическим условиям площадки.

Параметры, заслуживающие внимания

Паспортная табличка является отправной точкой, но не даёт полного ответа. Несколько номинальных параметров необходимо рассматривать совместно, поскольку каждый из них описывает отдельное эксплуатационное ограничение или поведение системы.

Мощность часто чрезмерно упрощают. Трансформатор 1,000 kVA не обязательно является правильным выбором для нагрузки, рассчитанной на 1,000 kVA. Нагрузка может быть непрерывной, сезонной, прерывистой, нелинейной или иметь пиковые токи при пуске двигателей. Площадка может быть жаркой, плохо вентилируемой, расположенной на высоте или подверженной солнечному нагреву. Эти факторы влияют на температуру обмоток и старение изоляции. Рациональная спецификация определяет фактический профиль нагрузки до выбора запаса; необоснованное завышение мощности может увеличить капитальные затраты, потери холостого хода и занимаемую площадь, не устраняя основную проблему.

Коэффициент трансформации также требует большего, чем простое номинальное соответствие. Например, объект, питаемый от 10 kV, может испытывать нормальные рабочие колебания, тогда как технологическому процессу на стороне нагрузки может требоваться строго регулируемое напряжение. Переключатели ответвлений, без возбуждения или под нагрузкой в зависимости от применения, могут способствовать поддержанию приемлемого вторичного напряжения. Необходимый диапазон регулирования следует определять одновременно с характеристиками питающей сети, а не добавлять его задним числом.

Что находится внутри силового трансформатора

Большинство решений, связанных с характеристиками и надёжностью трансформатора, определяется небольшим числом физических элементов. Магнитопровод создаёт путь с низкими потерями для магнитного потока. Обычно он собирается из листовой электротехнической стали для ограничения потерь от вихревых токов. Обмотки, как правило изготовленные из медных или алюминиевых проводников в зависимости от конструкции и применения, формируют первичную и вторичную электрические цепи.

Изоляция разделяет витки обмоток, секции обмоток и токоведущие части от заземлённых конструкций. В оборудовании с жидкостным заполнением изоляционное масло может обеспечивать как диэлектрическую прочность, так и теплоотвод. Бак, радиаторы, расширитель при его наличии, вводы, устройства сброса давления, указатели уровня масла и оборудование контроля температуры обеспечивают безопасную эксплуатацию. Сухие трансформаторы используют воздушные, смоляные или твёрдые изоляционные системы вместо изоляционной жидкости, что меняет требования к их установке и обслуживанию.

Покупатели часто уделяют внимание видимым комплектующим, но упускают взаимосвязь между конструкцией магнитопровода и обмоток, классом изоляции, потерями и тепловой способностью. Внешние размеры трансформаторов разных поставщиков могут выглядеть схожими, тогда как сечение внутренних проводников, охлаждающие каналы, запасы изоляции, схемы крепления и дисциплина испытаний могут существенно различаться. Для ответственных применений техническое сравнение должно выходить за рамки заголовка коммерческого предложения.

Потери — не только показатель эффективности

Потери в трансформаторе обычно разделяют на потери холостого хода и потери нагрузки. Потери холостого хода возникают всякий раз, когда трансформатор находится под напряжением, даже при малой или отсутствующей вторичной нагрузке. Потери нагрузки растут с увеличением тока и включают сопротивление обмоток и дополнительные потери рассеяния. Их относительная важность зависит от времени работы и профиля нагрузки.

Для распределительного оборудования, постоянно находящегося под напряжением, потери холостого хода могут быть коммерчески значимыми в течение срока службы. Для промышленного агрегата с высокой нагрузкой большего внимания могут требовать потери нагрузки и повышение температуры. Следовательно, наименьшая закупочная цена не всегда означает наименьшую совокупную стоимость. Корректное сравнение жизненного цикла должно учитывать ожидаемую стоимость энергии по проекту, годовое время эксплуатации, кривую нагрузки и обоснованно заявленные данные о потерях. Если эти исходные данные неопределённы, оценку экономии следует считать предварительной, а не представлять как гарантированный результат.

Разные области применения предъявляют разные требования к трансформаторам

Трансформаторы для энергосистем и распределительных сетей обычно выбираются с учётом напряжения сети, плотности нагрузки, уровня короткого замыкания, требований к регулированию, воздействия внешней среды и удобства обслуживания. Промышленные трансформаторы должны также учитывать характер нагрузки предприятия. Трансформатор, обслуживающий стабильную группу обычных двигателей, работает в иных условиях, чем трансформатор, питающий прокатный стан, дуговую печь, центр обработки данных, крупную приводную систему или линию производства аккумуляторов.

Проекты в области возобновляемой энергетики добавляют ещё один уровень оценки. Ветровые и солнечные установки могут требовать трансформаторов системы сбора энергии, работающих при изменяющейся генерации, повышении напряжения, удалённом расположении и жёстких транспортных ограничениях. Трансформатор является лишь одной частью электротехнического проекта, однако его импеданс, группа соединения, схема ответвлений, координация изоляции и стратегия мониторинга могут влиять на всю сеть сбора энергии.

Железнодорожный транспорт, горнодобывающая промышленность, химическая переработка, гальваническое производство и металлургия часто используют процессы с питанием от выпрямителей. Эти нагрузки могут создавать высокий ток, гармонические составляющие, быстрые изменения нагрузки или потребность в электрическом разделении между источником питания и технологическим оборудованием. В таких случаях универсального распределительного трансформатора может быть недостаточно. Специально разработанныйспециальный изолирующий и выпрямительный трансформатор может рассматриваться в случаях, когда необходимо совместно обеспечить изоляцию, преобразование напряжения и стабильное питание промышленных выпрямительных систем. Его применимость по-прежнему зависит от фактического спектра гармоник, требуемой импульсной конфигурации, рабочего цикла, условий охлаждения и конструкции защиты.

Это область, в которой «более высокая мощность» не является автоматической заменой правильной конструкции. Гармонические токи увеличивают потери в обмотках и конструктивных элементах, тогда как выпрямительный режим может создавать электрические и тепловые нагрузки, не учитываемые простым расчётом симметричной синусоидальной нагрузки. Поставщику следует предоставить топологию выпрямителя, ожидаемую форму тока при её наличии, рабочий цикл, требования к перегрузке и условия питающей системы.

Масляные и сухие трансформаторы: решение зависит от контекста

Масляные трансформаторы широко применяются в энергетике и промышленности, поскольку жидкая изоляция и охлаждение могут поддерживать высокие номинальные мощности в компактных конструкциях. Они могут хорошо подходить для наружных подстанций, больших мощностей и применений, где доступны отработанные практики мониторинга и обслуживания масла. Однако их использование требует внимания к противопожарной защите, локализации разливов, экологическим нормам и доступу для осмотра или анализа масла.

Сухие трансформаторы часто выбирают для внутренних помещений, где важны требования к удержанию жидкости или риску пожара, например для коммерческих зданий, отдельных общественных объектов и некоторых промышленных помещений. Они могут снизить опасения, связанные с изоляционной жидкостью, но не являются необслуживаемыми и не всегда предпочтительны. По-прежнему необходимо оценивать вентиляцию, накопление пыли, влажность, термические циклы и акустические характеристики. В тяжёлых промышленных зонах загрязнение и ограниченный воздушный поток могут существенно влиять на срок службы.

Правильный выбор определяется оценкой рисков для установки. Значение имеют противопожарная стратегия площадки, доступное пространство, условия окружающей среды, требуемая мощность, возможности обслуживания и местные нормы. Сухой трансформатор не следует выбирать только потому, что он описывается как более безопасный, равно как и масляный трансформатор не следует исключать без учёта инженерных мер защиты, доступных на площадке.

Вопросы, улучшающие спецификацию для закупки

Качественный запрос коммерческого предложения предоставляет производителям достаточный системный контекст для ответственного проектирования и ценообразования. Он также делает технические предложения более сопоставимыми. Как минимум покупателю следует уточнить:

• Первичное и вторичное напряжение, частоту системы, схему фаз и способ заземления нейтрали.
• Требуемую мощность, фактический профиль нагрузки, ожидаемое будущее расширение и допустимый режим перегрузки.
• Включает ли нагрузка приводы, печи, выпрямители, зарядные устройства, системы UPS или другое нелинейное оборудование.
• Требуемую группу соединения, диапазон импеданса, конфигурацию ответвлений и требования к параллельной работе.
• Место установки, внутреннее или наружное применение, высоту над уровнем моря, минимальную и максимальную температуру окружающей среды, влажность, пыль, коррозионную атмосферу, сейсмическое воздействие и доступную вентиляцию.
• Предпочтительный метод охлаждения, требования к оболочке или баку, схему ввода кабеля, а также ограничения по пространству или транспортировке.
• Применимые проектные стандарты, требования энергоснабжающей организации, ожидания по инспекции, заводские приёмочные испытания и требования к документации.

IEC 60076 является широко применяемой серией стандартов для силовых трансформаторов, однако одной ссылки на стандарт недостаточно для завершения спецификации. Для проекта следует подтвердить соответствующие части стандарта, договорные требования к испытаниям, нормы площадки и любые технические условия, специфичные для заказчика. Заявления о сертификации и соответствии необходимо проверять по предоставленной документации и требованиям юрисдикции, в которой будет эксплуатироваться трансформатор.

Надёжность зависит от эксплуатации после поставки

Трансформаторы имеют длительный срок службы, когда соблюдаются их тепловые, электрические и экологические ограничения. Многие отказы не вызваны одним драматическим событием. Они развиваются вследствие проникновения влаги, работы с перегрузкой, недостаточной вентиляции, ослабленных соединений, загрязнённой изоляции, дефектов системы охлаждения, повторяющихся воздействий аварийных режимов или нераспознанной гармонической нагрузки.

Ввод в эксплуатацию является особенно важной контрольной точкой. Команды должны сверить паспортную табличку с утверждённой конструкцией, подтвердить группу соединения и фазовые соотношения, проверить заземление и соединения, выполнить требуемые испытания изоляции, подтвердить настройки защиты и убедиться в корректной работе устройств охлаждения и мониторинга. Для масляных агрегатов исходные записи о состоянии масла и ключевых электрических испытаниях могут сделать последующую оценку состояния более содержательной.

Техническое обслуживание по состоянию становится всё более ценным по мере роста критичности оборудования. Типовые методы могут включать визуальный осмотр, отслеживание температуры, тепловизионный контроль, анализ масла при применимости, анализ растворённых газов для подходящего оборудования с жидкостным заполнением, испытания изоляции и анализ данных о нагрузке. Ни одно отдельное испытание не обеспечивает полной диагностики. Тенденции, история эксплуатации и известная конструкция трансформатора должны интерпретироваться совместно.

Практический подход к оценке следующего шага

На раннем этапе исследования начните с определения электрической роли: повышение напряжения для сети, понижение напряжения для распределения, изоляция, питание технологического процесса, сбор энергии из возобновляемых источников или выпрямительный режим. Затем определите условия эксплуатации и характер нагрузки, прежде чем сужать выбор конструкции. Такой порядок предотвращает распространённую ошибку: сначала выбрать привычную категорию трансформатора, а затем пытаться приспособить её к режиму, для которого она не предназначена.

Наиболее полезное обсуждение с поставщиком строится на системных данных, а не только на целевой цене и значении kVA. Когда технические команды могут сопоставлять значения потерь, пределы повышения температуры, импеданс, материал обмоток, конструкцию охлаждения, объём испытаний, ограничения поставки и сервисную поддержку на одинаковой основе, решение становится более обоснованным. В трансформаторной отрасли надёжная передача электроэнергии редко является результатом одной ключевой спецификации. Она достигается соответствием оборудования сети, нагрузке и условиям, с которыми оно будет сталкиваться в течение многих лет после установки.
