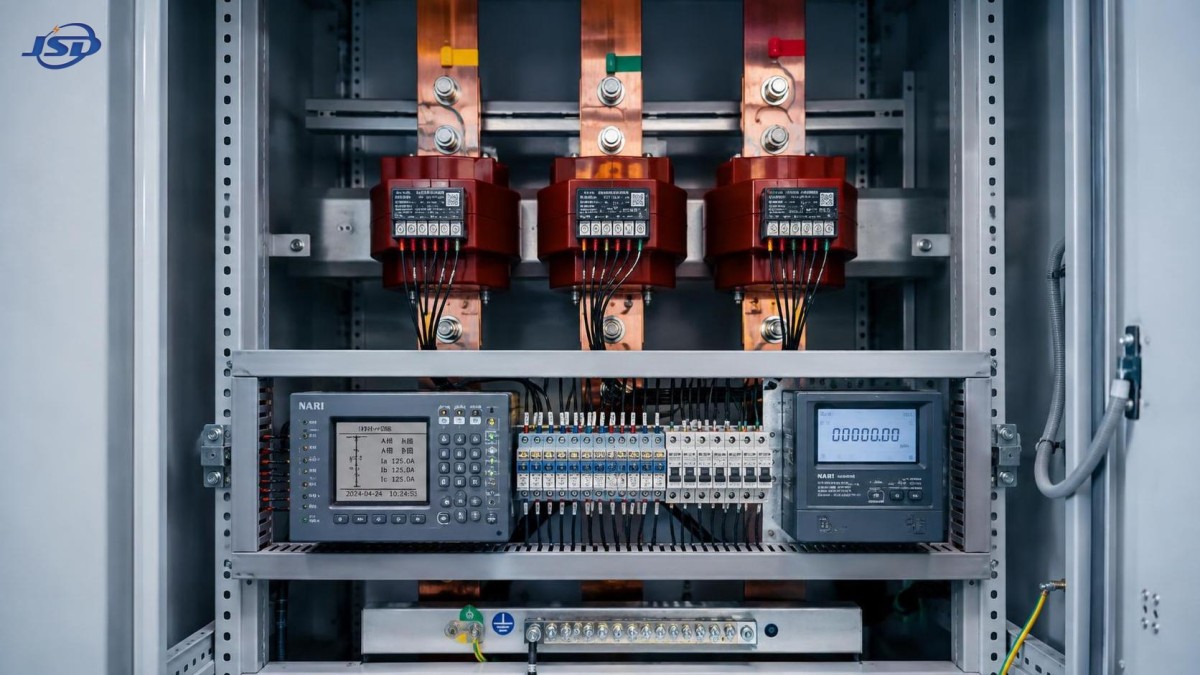

Sélection de transformateurs de courant intérieurs pour appareillages de commutation : classe de précision, charge et caractéristiques nominales

Un transformateur de courant intérieur doit être sélectionné en partant des exigences de protection et de mesure, et non en partant du calibre de courant primaire. Une unité adaptée au jeu de barres et présentant le bon rapport peut néanmoins produire des données de facturation inexactes, ne pas déclencher un relais comme prévu ou être endommagée lors d’un défaut si ses caractéristiques de précision, de charge, d’isolation et de tenue au court-circuit ne correspondent pas à l’application du tableau électrique.

Pour l’évaluation d’un tableau électrique, commencez par distinguer chaque noyau de TC selon sa fonction : comptage de facturation ou d’exploitation, indication, protection, surveillance de la qualité de l’énergie, ou combinaison délibérément vérifiée. Définissez ensuite le circuit secondaire réel, y compris chaque compteur, relais, cheminement de câble, bornier et dispositif auxiliaire. Cette séquence évite l’erreur courante consistant à spécifier un TC « standard » avant de comprendre ce qu’il doit alimenter.

Commencer par le système primaire et les contraintes d’installation

Le rapport de courant doit représenter la plage de fonctionnement prévue, et non simplement le courant maximal possible du départ. Par exemple, le choix d’un rapport excessivement élevé pour un départ faiblement chargé peut réduire la résolution utile à charge normale. À l’inverse, un rapport trop proche du courant de fonctionnement continu laisse peu de marge pour l’augmentation de charge et peut imposer un remplacement précoce.

Examinez les informations suivantes avant de comparer les options du catalogue :

• Tension du réseau, fréquence, régime de mise à la terre et niveau d’isolation du tableau électrique.
• Courant continu du départ, profil de charge prévu, politique de surcharge et extension planifiée.
• Courant de court-circuit disponible et temps d’élimination des protections amont et aval.
• Dimensions du jeu de barres, disposition des câbles, taille de la fenêtre du TC, position de montage et dégagements requis.
• Installation du TC autour d’un jeu de barres, d’un câble, d’une traversée ou dans un compartiment de disjoncteur débrochable.
• Tous les dispositifs secondaires raccordés à chaque noyau et la longueur approximative du cheminement du câblage secondaire.

Le terme « intérieur » n’élimine pas les considérations environnementales. Les locaux de tableaux électriques peuvent encore présenter une température ambiante élevée, un risque de condensation, de la poussière, des vibrations ou une ventilation limitée. Un TC installé près d’un disjoncteur générant de la chaleur ou dans un compartiment compact à enveloppe métallique peut être soumis à des conditions très différentes de celles d’un laboratoire propre. La configuration de l’enveloppe, la coordination de l’isolation et les limites d’installation du fabricant doivent être compatibles avec la conception réelle du panneau.

La classe de précision doit correspondre à la fonction

La classe de précision décrit dans quelle mesure le courant secondaire transformé représente le courant primaire dans des conditions définies. La classe appropriée dépend de ce que le dispositif raccordé doit accomplir. La mesure et la protection ne sont pas des fonctions interchangeables, même si toutes deux utilisent un circuit secondaire nominal de 1 A ou 5 A.

Un noyau de mesure est destiné à préserver la précision de mesure sur sa plage de fonctionnement et sa charge spécifiées. Il convient aux instruments de tableau, compteurs d’énergie, systèmes de surveillance et équipements de gestion de l’énergie. La classe doit être sélectionnée selon l’importance de la mesure. La facturation, la répartition entre locataires et la comptabilité énergétique interne justifient généralement un contrôle plus rigoureux de la précision et de la charge qu’un simple ampèremètre local.

Un noyau de protection est sélectionné afin de reproduire le courant avec une fidélité suffisante pour un relais en conditions anormales. Lors de défauts, le courant primaire peut être plusieurs fois supérieur au courant normal. Si le TC sature trop tôt, le relais peut voir un courant inférieur à celui qui circule réellement ou recevoir un signal déformé. Cela peut affecter la sensibilité du relais, la coordination et le temps de fonctionnement.

Une erreur de spécification fréquente consiste à demander une classe de mesure très élevée pour un noyau de protection, en supposant qu’elle améliore automatiquement la protection. Ce n’est pas le cas. Le relais nécessite un TC sélectionné selon les exigences de performance en défaut du relais, et non simplement un TC offrant une bonne précision de mesure à charge normale. Lorsque les deux fonctions sont requises, des noyaux séparés constituent souvent une configuration plus claire et plus fiable.

La charge assignée est un calcul du circuit secondaire

La charge assignée est souvent considérée comme un détail de plaque signalétique, mais elle constitue une limite pratique de ce que le TC peut fournir tout en maintenant les performances spécifiées. La charge comprend les instruments ou relais raccordés, la résistance des câbles secondaires, les borniers, les commutateurs d’essai, les transducteurs et tout autre équipement connecté en série.

La part liée aux câbles est fréquemment sous-estimée. Les longs parcours secondaires, les conducteurs sous-dimensionnés et les raccordements de bornes inutiles augmentent la charge. Cela est particulièrement important pour les circuits secondaires à faible courant et les circuits de protection, où la résistance des câbles peut influencer sensiblement le comportement du TC lors d’événements à courant élevé.

L’objectif n’est pas simplement de choisir la plus grande charge disponible. Un TC doit être sélectionné avec une charge assignée couvrant la charge secondaire calculée avec une marge raisonnable, tout en restant dans les conditions de performance attendues par les dispositifs raccordés. Une surspécification peut accroître le coût et l’encombrement sans résoudre un problème défini. Une sous-spécification peut compromettre la précision ou la réponse de protection.

Calculez chaque noyau indépendamment. Un transformateur de courant intérieur à plusieurs noyaux peut avoir un noyau pour la mesure et un autre pour la protection, chaque noyau ayant ses propres exigences de classe et de charge. Ne combinez pas les valeurs de charge entre des noyaux isolés.

Les caractéristiques de défaut ne sont pas des vérifications facultatives

Le courant thermique de courte durée indique le niveau de courant de défaut qu’un TC peut supporter pendant une courte durée définie sans dommage thermique inacceptable. La capacité de courant dynamique concerne les forces mécaniques générées par le courant de crête du défaut. Les deux doivent être examinés par rapport au niveau de défaut au point d’installation et au temps nécessaire aux dispositifs de protection pour éliminer le défaut.

Un TC peut être adapté au courant normal tout en étant inadapté au niveau de défaut disponible. Ce risque est plus élevé dans les tableaux électriques situés près de secondaires de transformateurs, de coupleurs de jeux de barres, de générateurs ou de sources en parallèle, où la contribution au défaut peut être importante. Les modifications du système ont également leur importance : l’ajout de production, le changement de capacité du transformateur ou la modification des pratiques d’exploitation du couplage de barres peuvent augmenter le courant de court-circuit disponible après la sélection initiale du TC.

Les applications de protection exigent une question supplémentaire : le TC sélectionné maintient-il une entrée utile au relais pendant la condition de défaut concernée ? La réponse dépend de la classe du TC, du rapport, de la charge, du courant de défaut, de la composante continue et de la fonction du relais. Une simple comparaison de catalogue est rarement suffisante pour les schémas de protection critiques ; les données du TC doivent être évaluées avec les exigences d’application du relais.

Rapport et courant secondaire : choisir pour l’ensemble du circuit

Des rapports courants tels que 400/5 A ou 800/1 A paraissent simples, mais le choix du secondaire affecte l’ensemble de la conception. Un secondaire de 1 A peut réduire la charge des câbles sur de longues distances, car les pertes liées au courant sont plus faibles. Il est souvent intéressant lorsque les relais et compteurs sont éloignés du tableau électrique. Un secondaire de 5 A reste courant dans les installations existantes et peut correspondre aux instruments, équipements d’essai et pratiques de site en place.

La décision doit être cohérente pour l’ensemble des équipements raccordés. Confirmez que le compteur, le relais, le transducteur, la borne d’essai et les outils de mise en service prennent tous en charge le courant secondaire sélectionné. Une hypothèse mixte entre des circuits de 1 A et de 5 A peut créer une grave erreur d’échelle, même si le câblage est par ailleurs correct.

L’encombrement physique et la coordination de l’isolation nécessitent une attention précoce

La sélection d’un TC pour tableau électrique est contrainte par bien plus que les données électriques. Les dimensions de la fenêtre doivent permettre la disposition réelle du jeu de barres ou des câbles, les gaines isolantes, l’espacement des phases et les tolérances d’installation. Un TC qui s’adapte tout juste sur un plan peut être impossible à installer en pratique après ajout des jonctions de barres, supports ou isolations thermorétractables.

Vérifiez les caractéristiques de tension maximale et d’isolation du TC par rapport à la conception du tableau électrique. L’exigence pertinente ne se limite pas à la tension nominale de fonctionnement ; l’appareil doit convenir à la coordination de l’isolation de l’ensemble. Cela devient particulièrement important lorsque des familles d’équipements sont utilisées à plusieurs niveaux de tension ou lorsqu’un panneau est modifié par rapport à sa configuration standard.

La polarité et l’orientation méritent une attention égale. Des marquages tels que P1/P2 et S1/S2 établissent la relation entre le sens du courant primaire et celui du courant secondaire. Une polarité incorrecte peut inverser les relevés de puissance, perturber les fonctions directionnelles ou entraîner un fonctionnement incorrect de la protection différentielle. Les schémas doivent indiquer l’orientation requise, et la mise en service doit la vérifier plutôt que de se fier à des hypothèses visuelles.

Lorsque le stockage d’énergie modifie l’analyse du TC

Les sites présentant un flux de puissance bidirectionnel exigent une attention supplémentaire. Le stockage d’énergie par batterie, la production sur site et les charges contrôlées peuvent modifier le sens et la forme du courant de départ. La mesure peut devoir distinguer l’importation de l’exportation, tandis que la protection peut nécessiter des éléments directionnels ou des réglages conçus pour des conditions à sources multiples. Le TC n’est pas sélectionné uniquement parce qu’un stockage d’énergie est présent, mais les états de fonctionnement variables doivent être inclus dans l’étude de mesure et de protection.

Par exemple, une installation industrielle ou commerciale intégrant un système de stockage d’énergie commercial et industriel de 125kW/261kWh peut utiliser les TC du tableau principal pour la surveillance de charge, la gestion de la demande et la visibilité des importations/exportations. Le rapport du TC et la configuration de mesure doivent couvrir à la fois la charge habituelle du site et les périodes de fonctionnement à faible courant sans perdre de données utiles. L’évaluation de la protection doit également tenir compte de la configuration d’interconnexion du système et de la possibilité d’un flux de puissance inverse ou parallèle.

Une séquence de spécification pratique

Une spécification de TC concise et défendable suit généralement cet ordre :

1. Définir chaque fonction de mesure et de protection, puis attribuer un noyau dédié lorsque les fonctions diffèrent.
2. Établir le courant primaire à partir du profil de charge actuel, de la surcharge autorisée et d’un plan d’extension crédible.
3. Sélectionner le rapport et le secondaire de 1 A ou 5 A afin de convenir aux équipements raccordés et à la distance de câblage.
4. Répertorier chaque composant du circuit secondaire et calculer la charge pour chaque noyau.
5. Sélectionner la classe de précision de mesure ou de protection selon la fonction réelle du dispositif.
6. Vérifier la tenue thermique et dynamique aux défauts par rapport à l’étude de défaut du tableau électrique.
7. Vérifier le niveau d’isolation, la taille de la fenêtre, la méthode de montage, l’orientation de polarité et les dégagements du panneau.
8. Indiquer le rapport, la classe, la charge, les caractéristiques de défaut, les détails des bornes et les exigences d’essai sur les schémas et dans le programme d’approvisionnement.

La description finale d’approvisionnement ne doit pas s’appuyer sur une formulation courte telle que « TC intérieur, 800/5 A ». Elle doit identifier les noyaux requis, les rapports, le courant secondaire, les classes de précision, les charges assignées, les exigences d’isolation, les valeurs de tenue au court-circuit, la configuration de montage et toute attente de performance spécifique au relais. Des exigences claires réduisent le risque qu’un fournisseur fournisse une unité physiquement compatible mais électriquement inadaptée à l’application.
