Измерение и защита: настройка внутренних трансформаторов тока для панелей распределительных устройств

Точные данные об энергии и надёжное реагирование на повреждения начинаются с разделения задач, даже если обе функции установлены в одной ячейке распределительного устройства. Измерительный трансформатор тока выбирают для воспроизведения нормального тока нагрузки с контролируемой погрешностью. Трансформатор тока защиты выбирают так, чтобы он сохранял работоспособность, когда ток при повреждении значительно превышает нормальный уровень. Рассмотрение этих функций как взаимозаменяемых может привести к созданию ячейки, которая приемлемо учитывает энергию, но задерживает срабатывание реле, либо защищает фидер, но обеспечивает низкую точность измерений при малой нагрузке.

Исходной точкой является предполагаемая вторичная цепь. Определите каждый счётчик, реле, преобразователь, анализатор и испытательную клемму, подключённые к каждой сердцевине, затем установите диапазон рабочего тока и максимальный уровень тока короткого замыкания в месте установки ТТ. Коэффициент трансформации, класс точности, номинальная нагрузка, количество сердечников и схема установки должны выбираться на основе этой информации. Выбор ТТ только по размеру первичного проводника не учитывает условия, определяющие надёжность вторичного сигнала.

Измерение и защита по-разному нагружают ТТ

Измерительные сердечники большую часть срока службы работают вблизи нормальной нагрузки. Их ценность заключается в предсказуемых характеристиках коэффициента трансформации и фазового сдвига в диапазоне тока, используемом для расчётов, мониторинга, анализа качества электроэнергии или управления нагрузкой. Характеристики при малом токе важны, когда фидер длительное время работает с низкой нагрузкой, переменной производительностью или находится в резерве. ТТ, достаточный вблизи номинального тока, всё же может вносить нежелательную относительную погрешность, когда фактический ток составляет малую долю его номинального первичного значения.

Сердечники защиты работают в иных электрических условиях. Во время короткого замыкания или сильного пускового тока реле нуждается во вторичном токе, который достаточно точно отражает первичное событие для определения его величины и направления. Если сердечник ТТ насыщается слишком рано, реле получает искажённую или уменьшенную форму сигнала. Это может привести к задержке отключения, некорректной работе блокировки или записи события, не отражающей фактическое повреждение.

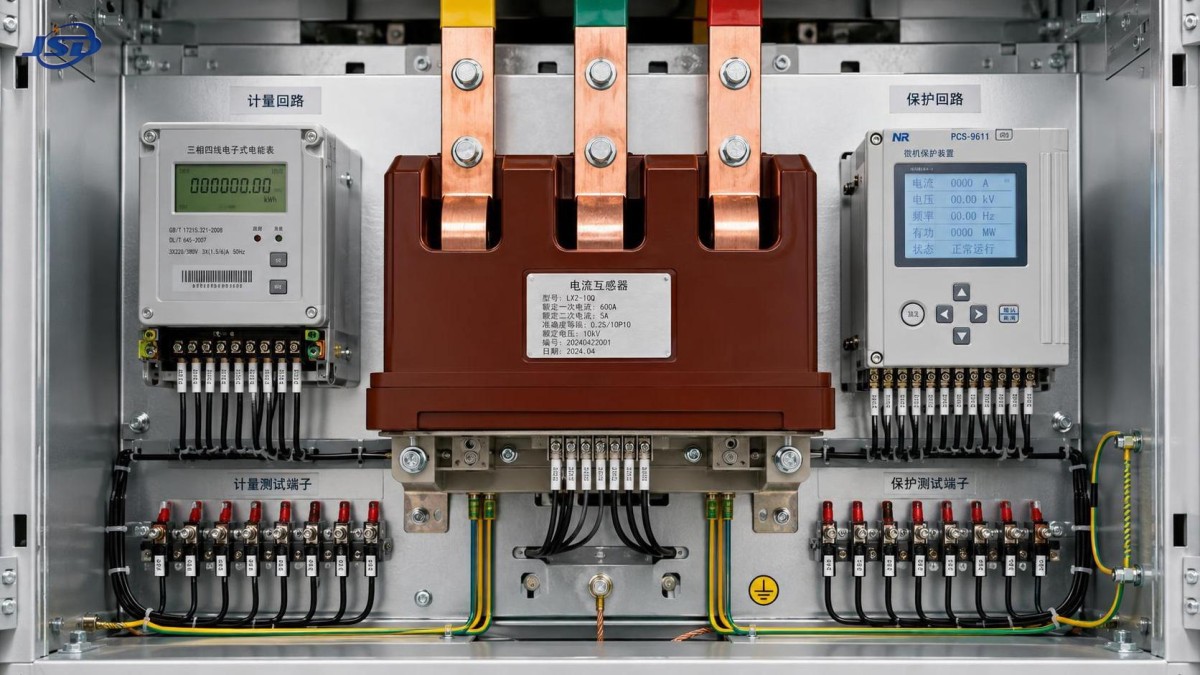

Многоядерный внутренний трансформатор тока часто является наиболее рациональным решением, когда один первичный проводник должен выполнять обе функции. В таком случае каждый сердечник имеет собственный класс, номинальную нагрузку, вторичные выводы и подключённую цепь. Физический корпус может быть общим, однако электрические функции остаются раздельными. Не следует ожидать, что один сердечник будет одновременно обслуживать коммерческий счётчик высокого класса точности и быстродействующее защитное реле, если его документированные характеристики явно не соответствуют обоим требованиям при фактически подключённой нагрузке.

Начните с коэффициента трансформации, затем проверьте его по реальному режиму нагрузки

Коэффициент трансформации первичного и вторичного тока должен охватывать ожидаемый длительный ток, не создавая при этом излишне малого вторичного сигнала при типичной нагрузке. Завышение коэффициента является распространённой попыткой обеспечить запас для будущего расширения. Это может снизить разрешающую способность при малом токе, особенно когда счётчик или преобразователь должен различать небольшие изменения в слабо нагруженной цепи. Это также может привести к тому, что защитное реле будет получать более слабый вторичный сигнал при повреждениях с меньшим уровнем тока, что способно повлиять на уставки чувствительности.

Будущее расширение по-прежнему важно, но его следует учитывать осознанно. Сравните текущий максимальный спрос, реалистичное расширение, допустимую токовую нагрузку проводника, номинал выключателя и допущения исследования релейной защиты. Коэффициент, выбранный только по типоразмеру выключателя, может вводить в заблуждение, когда подключённый кабель, трансформаторный фидер или технологическая нагрузка ограничивают нормальный ток значительно ниже этого значения. И наоборот, коэффициент, основанный только на текущей нагрузке, может потребовать замены при повышении номинала ячейки.

Для цепей с широко изменяющимся током следует рассмотреть, требуется ли для измерительной функции отдельный сердечник с меньшим коэффициентом, двухкоэффициентная схема ТТ, где это уместно, либо вход счётчика и спецификация ТТ, рассчитанные на необходимый диапазон измерений. Решение должно основываться на минимальной нагрузке, для которой требуется содержательный контроль, а не только на наибольшем токе, который может возникнуть.

Нагрузка — это вся вторичная цепь, а не значение на шильдике

Нагрузка ТТ включает вход подключённого устройства, испытательные переключатели, клеммные блоки, промежуточные устройства и сопротивление обоих вторичных проводников. Длинные трассы между секцией распределительного устройства и удалённым шкафом защиты или учёта могут потреблять значительную часть доступной нагрузки. Нагрузка устройства, указанная в вольт-амперах, не описывает полную цепь после добавления сопротивления медных проводников.

Поэтому размер и маршрут вторичных проводников должны учитываться при расчёте ТТ. Увеличение длины проводников повышает нагрузку; уменьшение сечения проводника даёт тот же эффект. Дополнительные клеммы, добавленные позднее для удобства пусконаладки, также увеличивают сопротивление. Эти факторы особенно важны для цепей защиты, поскольку нагрузка напрямую влияет на напряжение, которое ТТ должен развить до насыщения. Сердечник защиты, который кажется достаточным на входе реле, может стать недостаточным после учёта фактической проводки в ячейке.

Не решайте эту задачу простым выбором наибольшего доступного номинала нагрузки. Измерительный ТТ может потерять точность, если подключённая нагрузка значительно ниже или выше диапазона, для которого заявлена его точность. Для защиты требуемые характеристики класса должны оцениваться при реальной нагрузке и токе повреждения. Практической целью является документированное соответствие возможностей ТТ нагрузке установленной цепи с достаточным запасом для утверждённых изменений проводки, но без опоры на неопределённый резерв мощности.

Рассматривайте класс точности в контексте назначения

Измерительные классы описывают допустимую погрешность измерения при заданных условиях. Классы защиты описывают способность ТТ подавать ток на установленную нагрузку до определённой кратности номинального тока, прежде чем его погрешность превысит применимый предел. Эти обозначения могут выглядеть сходными в техническом паспорте, однако их значение различается. Меньшее обозначение погрешности измерения не означает автоматически лучшие характеристики при повреждениях.

Для защитных применений также необходимо учитывать функцию реле. Простой элемент максимальной токовой защиты с выдержкой времени и чувствительный элемент защиты от замыкания на землю предъявляют к ТТ разные требования. Дифференциальная защита, высокоомные схемы, направленные элементы, блокировка пускового тока трансформатора и системы защиты, которые должны сохранять устойчивость при внешних коротких замыканиях, требуют более подробной оценки поведения при насыщении, характеристик точки перегиба, где это применимо, остаточной намагниченности и переходного отклика. Исследование координации защиты предоставляет часть этой информации, однако она должна быть преобразована в требования к ТТ, а не рассматриваться как отдельный документ.

Особого внимания заслуживает несимметрия тока повреждения. Постоянная составляющая, присутствующая в момент возникновения повреждения, может приводить сердечник к насыщению сильнее, чем предполагает симметричное значение тока. На это влияют место повреждения, импеданс источника системы, время отключения выключателя и характеристики X/R. Спецификация, основанная только на симметричном ожидаемом токе короткого замыкания, может оставить непроверенную слабость в измерительной цепи реле.

Распределение сердечников и полярность предотвращают устранимые проблемы при пусконаладке

Каждый сердечник следует назначить до выпуска чертежей ячейки. На клеммных схемах должны быть указаны обозначение сердечника, коэффициент трансформации, класс, нагрузка, знаки полярности, точка заземления вторичной цепи, испытательные перемычки, средства закорачивания и конечное устройство. Маркировка на ТТ, чертежи проводки, конфигурация реле и записи пусконаладки должны использовать одно и то же обозначение. Сердечник, маркированный со стороны устройства для учёта, но подключённый к цепи защиты, — это не незначительный дефект документации; он изменяет основу проекта.

Полярность имеет не меньшее значение. При обычном учёте потребляемой энергии обратная полярность может показывать отрицательную мощность или приводить к неверному направлению учёта энергии. В направленной защите, дифференциальной защите и схемах остаточного тока одно обратное подключение ТТ может создать нежелательный рабочий ток или заблокировать действительное отключение. Метка направления первичного тока должна быть согласована с утверждённым направлением потока мощности и направлением отсчёта защиты до начала монтажа шин или кабелей.

Вторичная цепь ТТ должна иметь одну контролируемую точку заземления в соответствии со схемой ячейки. Несколько точек заземления создают параллельные пути и могут вызывать циркулирующий ток или неоднозначные результаты испытаний. Оставлять вторичную цепь ТТ разомкнутой при протекании первичного тока опасно, поскольку может возникнуть высокое вторичное напряжение. Испытательные блоки с закорачивающими контактами должны выбираться и подключаться так, чтобы устройство можно было изолировать без размыкания находящейся под напряжением цепи ТТ.

Детали установки влияют на электрические характеристики

Внутренний трансформатор тока должен соответствовать фактической геометрии распределительного устройства, а не только номиналу проводника. Подтвердите размеры окна или интерфейса ввода, расстояние между шинами, изоляционные зазоры, расположение фаз, ориентацию монтажа и доступ к выводам. Вынужденная установка может создавать нагрузку на изоляцию, делать вторичные выводы недоступными или скрывать маркировку полярности после сборки ячейки.

Для устройств, устанавливаемых на шинах, убедитесь, что первичный проводник расположен по центру, как предусмотрено изготовителем, и что проводники соседних фаз не проходят через измерительное окно и не создают нежелательного магнитного влияния. Кабельные ТТ требуют аналогичной тщательности: через отверстие должен проходить полный фазный проводник, а проводники соединения экрана или параллельные обратные пути должны прокладываться в соответствии со схемой защиты. Пропуск через ТТ только части набора параллельных проводников создаёт измерение, не отражающее полный ток фидера.

Внутреннее исполнение не исключает оценки условий окружающей среды. Конденсация, накопление пыли, вибрация, повышенная температура внутри шкафа и ограниченное пространство для изгиба кабеля могут влиять на долговременную надёжность и доступность обслуживания. Если ячейка распределительного устройства связана с коллекторной системой ветровой генерации, схема трансформатора и фидера может сочетать токи низкого напряжения со стороны турбины с цепями сбора среднего напряжения. Выбор ТТ должен основываться на конкретном назначении ячейки и исследовании повреждений, даже если более крупная установка включает такое оборудование, какТрансформатор для ветровой генерации со стороной низкого напряжения 0.69 kV и подключением к сети более высокого напряжения.

Проверьте установленную цепь перед подачей напряжения

Пусконаладка должна подтверждать не только маркировку коэффициента трансформации. Сверьте шильдик ТТ с утверждёнными чертежами, проверьте каждую вторичную цепь от конца до конца и убедитесь, что масштабирование счётчика и уставки ТТ реле соответствуют установленному коэффициенту. Первичная инъекция или другое подходящее функциональное испытание могут подтвердить соответствие фаз, полярность, значения тока и ожидаемую реакцию реле или счётчика. Испытания вторичной инъекцией полезны для проверки логики реле, но сами по себе не подтверждают установленную полярность первичной и вторичной цепей или фазную трассировку.

Зафиксируйте фактические длины вторичных проводников, сечения проводников, добавленные клеммы и окончательные нагрузки устройств, если они отличаются от проектных допущений. Эта запись ценна при пересмотре уставок защиты после модификации ячейки. Такие изменения, как замена электромеханического счётчика цифровым анализатором, удлинение кабельной трассы или добавление второго входа реле, могут изменить нагрузку настолько, что потребуется повторная оценка ТТ.

Наиболее надёжная конфигурация отделяет точность учёта от работоспособности защиты при повреждениях, а затем связывает обе функции с фактической проводкой и исследованием системы. Коэффициент трансформации, класс, нагрузка, полярность и геометрия установки образуют единую электрическую систему. Когда они рассматриваются совместно до изготовления и повторно после выполнения проводки, внутренний трансформатор тока становится надёжным интерфейсом измерения, а не упущенным ограничением внутри ячейки распределительного устройства.
