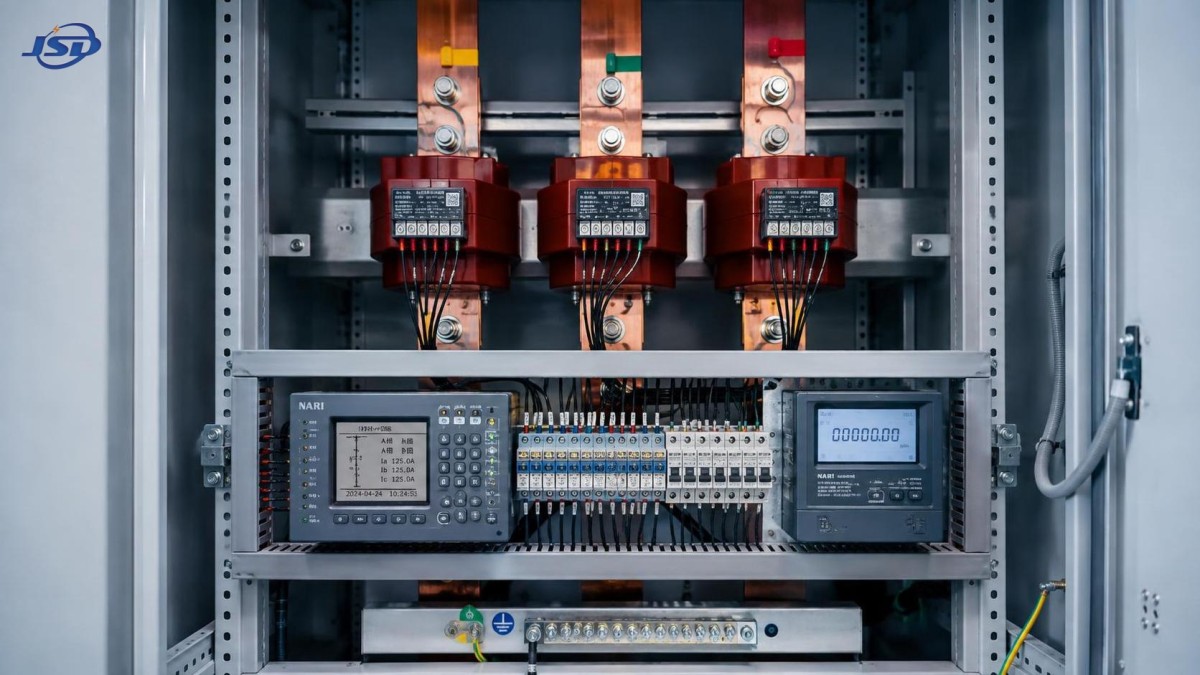

Selección de transformadores de corriente para interior en aparamenta: clase de precisión, carga y valores nominales

Un transformador de corriente para interiores debe seleccionarse partiendo de las funciones de protección y medición hacia atrás, no avanzando desde la corriente primaria nominal. Una unidad que se adapta a la barra colectora y tiene la relación correcta puede aun así generar datos de facturación inexactos, no accionar un relé según lo previsto o dañarse durante una falla si sus valores nominales de precisión, carga, aislamiento y cortocircuito no corresponden a la aplicación de la celda de distribución.

Para la evaluación de celdas de distribución, comience separando cada núcleo de TC según su función: medición para facturación u operación, indicación, protección, supervisión de calidad de energía o una combinación que haya sido verificada intencionalmente. Luego defina el circuito secundario real, incluyendo cada medidor, relé, tramo de cable, bornera y dispositivo auxiliar. Esta secuencia evita el error común de especificar un TC “estándar” antes de comprender qué debe alimentar.

Comience con el sistema primario y las restricciones de instalación

La relación de corriente debe representar el rango de operación esperado, no simplemente la máxima corriente posible del alimentador. Por ejemplo, seleccionar una relación excesivamente grande para un alimentador con carga ligera puede reducir la resolución útil a carga normal. Por el contrario, una relación demasiado cercana a la corriente de operación continua deja poco margen para el crecimiento de la carga y puede obligar a un reemplazo prematuro.

Revise la siguiente información antes de comparar las opciones del catálogo:

• Tensión, frecuencia, esquema de puesta a tierra y nivel de aislamiento de la celda de distribución del sistema.
• Corriente continua del alimentador, perfil de carga previsto, política de sobrecarga y expansión planificada.
• Corriente de cortocircuito disponible y tiempo de despeje de las protecciones aguas arriba y aguas abajo.
• Dimensiones de la barra colectora, disposición de cables, tamaño de la ventana del TC, posición de montaje y distancias de separación requeridas.
• Si el TC se instala alrededor de una barra colectora, cable, pasatapas o dentro de un compartimiento de interruptor extraíble.
• Todos los dispositivos secundarios conectados a cada núcleo y la longitud aproximada del recorrido del cableado secundario.

“Interior” no elimina las consideraciones ambientales. Las salas de celdas de distribución aún pueden tener alta temperatura ambiente, riesgo de condensación, polvo, vibración o ventilación restringida. Un TC instalado cerca de un interruptor que genera calor o en un compartimiento compacto con envolvente metálica puede enfrentar condiciones muy diferentes de las de un laboratorio limpio. La disposición de la envolvente, la coordinación de aislamiento y los límites de instalación del fabricante deben ser compatibles con el diseño real del panel.

La clase de precisión debe corresponder a la función

La clase de precisión describe cuán fielmente la corriente secundaria transformada representa la corriente primaria bajo condiciones especificadas. La clase correcta depende de lo que el dispositivo conectado debe hacer. La medición y la protección no son funciones intercambiables, incluso cuando ambas utilizan un circuito secundario nominal de 1 A o 5 A.

Un núcleo de medición está diseñado para preservar la precisión de medición dentro de su rango de operación y carga especificados. Es adecuado para medidores de panel, medidores de energía, sistemas de supervisión y equipos de gestión de energía. La clase debe seleccionarse según la importancia de la medición. La facturación, la asignación entre inquilinos y la contabilidad energética interna generalmente justifican un control más cuidadoso de la precisión y la carga que un amperímetro local básico.

Un núcleo de protección se selecciona para reproducir la corriente con suficiente fidelidad para un relé en condiciones anormales. Durante las fallas, la corriente primaria puede ser muchas veces superior a la corriente normal. Si el TC se satura demasiado pronto, el relé puede detectar menos corriente de la que realmente circula o recibir una señal distorsionada. Esto puede afectar la sensibilidad, la coordinación y el tiempo de operación del relé.

Un error frecuente de especificación es solicitar una clase de medición muy alta para un núcleo de protección, suponiendo que mejora automáticamente la protección. No es así. El relé necesita un TC seleccionado según los requisitos de desempeño ante fallas del relé, no simplemente uno con buena precisión de medición a carga normal. Cuando se requieren ambas funciones, los núcleos separados suelen ser la configuración más clara y confiable.

La carga nominal es un cálculo del circuito secundario

La carga nominal suele tratarse como un detalle de placa de características, pero constituye un límite práctico de lo que el TC puede suministrar manteniendo el desempeño especificado. La carga incluye instrumentos o relés conectados, resistencia del cable secundario, borneras, interruptores de prueba, transductores y cualquier otro equipo conectado en serie.

La parte correspondiente al cable suele subestimarse. Los recorridos secundarios largos, los conductores de sección insuficiente y las conexiones innecesarias en borneras aumentan la carga. Esto es particularmente importante en circuitos secundarios de baja corriente y en circuitos de protección, donde la resistencia del cable puede influir materialmente en el comportamiento del TC durante eventos de alta corriente.

El objetivo no es simplemente elegir la mayor carga disponible. Debe seleccionarse un TC con una carga nominal que cubra la carga secundaria calculada con un margen razonable, manteniéndose dentro de las condiciones de desempeño esperadas por los dispositivos conectados. La sobreespecificación puede aumentar el costo y el tamaño físico sin resolver un problema definido. La subespecificación puede comprometer la precisión o la respuesta de protección.

Calcule cada núcleo de forma independiente. Un transformador de corriente interior multinúcleo puede tener un núcleo para medición y otro para protección, y cada núcleo tiene su propio requisito de clase y carga. No combine los valores de carga entre núcleos aislados.

Las capacidades nominales ante fallas no son verificaciones opcionales

La corriente térmica de corta duración indica el nivel de corriente de falla que un TC puede soportar durante una corta duración especificada sin daños térmicos inaceptables. La capacidad de corriente dinámica aborda las fuerzas mecánicas creadas por la corriente de pico de la falla. Ambas deben considerarse frente al deber de falla en el punto de instalación y el tiempo requerido para que los dispositivos de protección despejen la falla.

Un TC puede ser correcto para la corriente normal y aun así no ser adecuado para el nivel de falla disponible. Este riesgo es mayor en celdas de distribución cercanas a secundarios de transformadores, acopladores de barras, generadores o fuentes en paralelo, donde la contribución de falla puede ser considerable. Los cambios en el sistema también importan: añadir generación, modificar la capacidad del transformador o cambiar las prácticas de operación del acoplador de barras puede aumentar la corriente de cortocircuito disponible después de la selección original del TC.

Las aplicaciones de protección requieren una pregunta adicional: ¿el TC seleccionado mantiene una entrada útil para el relé durante la condición de falla relevante? La respuesta depende de la clase del TC, la relación, la carga, la corriente de falla, el componente de corriente continua y la función del relé. Una comparación de catálogo por sí sola rara vez es suficiente para esquemas de protección críticos; los datos del TC deben evaluarse junto con los requisitos de aplicación del relé.

Relación y corriente secundaria: elija para todo el circuito

Las relaciones comunes como 400/5 A u 800/1 A parecen sencillas, pero la elección del secundario afecta el diseño completo. Un secundario de 1 A puede reducir la carga del cable en recorridos largos, ya que las pérdidas relacionadas con la corriente son menores. Suele ser atractivo cuando los relés y medidores están alejados de la celda de distribución. Un secundario de 5 A sigue siendo común en instalaciones consolidadas y puede ser compatible con los instrumentos existentes, equipos de prueba y prácticas del sitio.

La decisión debe ser coherente en todos los equipos conectados. Confirme que el medidor, relé, transductor, terminal de prueba y herramientas de puesta en servicio sean compatibles con la corriente secundaria seleccionada. Una suposición mezclada entre circuitos de 1 A y 5 A puede generar un error grave de escala incluso cuando el cableado sea correcto en otros aspectos.

El ajuste físico y la coordinación de aislamiento requieren atención temprana

La selección de TC para celdas de distribución está limitada por más factores que los datos eléctricos. Las dimensiones de la ventana deben permitir la disposición real de la barra colectora o el cable, las fundas aislantes, la separación entre fases y la tolerancia de instalación. Un TC que apenas cabe en un plano puede resultar poco práctico de instalar después de considerar las uniones de barras, los soportes o el aislamiento termorretráctil.

Confirme las características de máxima tensión y aislamiento del TC respecto al diseño de la celda de distribución. El requisito relevante no es únicamente la tensión nominal de operación; el dispositivo debe ser adecuado para la coordinación de aislamiento del conjunto. Esto cobra especial importancia cuando las familias de equipos se utilizan en varios niveles de tensión o cuando un panel se modifica respecto de su configuración estándar.

La polaridad y la orientación merecen la misma atención. Las marcas como P1/P2 y S1/S2 establecen la relación entre la dirección de la corriente primaria y secundaria. Una polaridad incorrecta puede invertir las lecturas de potencia, alterar las funciones direccionales o provocar un funcionamiento incorrecto de la protección diferencial. Los planos deben indicar la orientación requerida, y la puesta en servicio debe verificarla en lugar de basarse en supuestos visuales.

Cuando el almacenamiento de energía cambia el análisis del TC

Los sitios con flujo de potencia bidireccional requieren atención adicional. El almacenamiento de energía en baterías, la generación en el sitio y las cargas controladas pueden cambiar la dirección y la forma de la corriente del alimentador. La medición puede necesitar distinguir la importación de la exportación, mientras que la protección puede requerir elementos direccionales o ajustes diseñados para condiciones de múltiples fuentes. El TC no se selecciona únicamente por la presencia de almacenamiento de energía, pero los estados operativos cambiantes deben incluirse en el estudio de medición y protección.

Por ejemplo, una instalación industrial o comercial que integra unSistema de almacenamiento de energía comercial e industrial de 125kW/261kWh puede utilizar los TC del tablero principal para la supervisión de carga, la gestión de demanda y la visibilidad de importación/exportación. La relación del TC y la disposición de medición deben captar tanto la carga habitual del sitio como los periodos de operación de menor corriente sin perder datos útiles. La evaluación de protección también debe considerar la disposición de interconexión del sistema y si es posible el flujo de potencia inverso o en paralelo.

Una secuencia práctica de especificación

Una especificación de TC concisa y justificable normalmente sigue este orden:

1. Defina cada función de medición y protección, y luego asigne un núcleo dedicado cuando las funciones sean diferentes.
2. Establezca la corriente primaria a partir del perfil de carga actual, la sobrecarga permitida y un plan de expansión creíble.
3. Seleccione la relación y el secundario de 1 A o 5 A para adecuarse tanto a los equipos conectados como a la distancia del cable.
4. Enumere cada componente del circuito secundario y calcule la carga de cada núcleo.
5. Seleccione la clase de precisión de medición o protección según la función real del dispositivo.
6. Compruebe la capacidad térmica y dinámica de soportar fallas frente al estudio de fallas de la celda de distribución.
7. Verifique el nivel de aislamiento, el tamaño de la ventana, el método de montaje, la orientación de polaridad y las separaciones del panel.
8. Incluya en los planos y la lista de compras la relación, clase, carga, capacidades nominales de falla, detalles de terminales y requisitos de prueba.

La descripción final de compra no debe basarse en una frase breve como “TC interior, 800/5 A”. Debe identificar los núcleos requeridos, las relaciones, la corriente secundaria, las clases de precisión, las cargas nominales, los requisitos de aislamiento, los valores de soportabilidad al cortocircuito, la disposición de montaje y cualquier expectativa de desempeño específica del relé. Los requisitos claros reducen la posibilidad de que un proveedor suministre una unidad físicamente compatible pero eléctricamente incorrecta para la aplicación.
