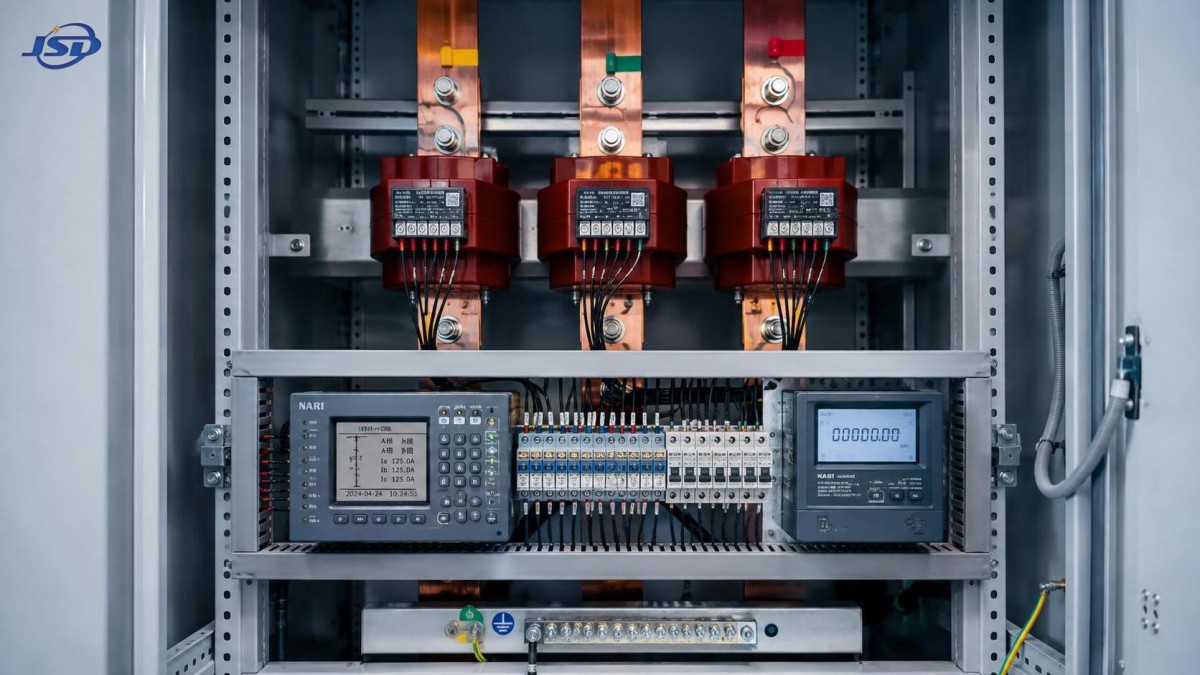

Seleção de Transformador de Corrente para Interior em Aparelhagem de Manobra: Classe de Exatidão, Carga e Valores Nominais

Um transformador de corrente para uso interno deve ser selecionado partindo das funções de proteção e medição, e não da corrente nominal primária. Uma unidade compatível com o barramento e com a relação correta ainda pode gerar dados de faturamento imprecisos, não acionar um relé conforme previsto ou ser danificada durante uma falta se suas classificações de precisão, carga, isolamento e curto-circuito não corresponderem à aplicação do painel de distribuição.

Para a avaliação do painel de distribuição, comece separando cada núcleo do TC por função: medição para faturamento ou operação, indicação, proteção, monitoramento da qualidade de energia ou uma combinação que tenha sido intencionalmente verificada. Em seguida, defina o circuito secundário real, incluindo cada medidor, relé, trecho de cabo, bloco de terminais e dispositivo auxiliar. Essa sequência evita o erro comum de especificar um TC “padrão” antes de compreender o que ele precisa alimentar.

Comece pelo Sistema Primário e pelas Restrições de Instalação

A relação de corrente deve representar a faixa de operação esperada, e não simplesmente a máxima corrente possível do alimentador. Por exemplo, escolher uma relação excessivamente alta para um alimentador levemente carregado pode reduzir a resolução útil em carga normal. Por outro lado, uma relação muito próxima da corrente de operação contínua deixa pouca margem para o crescimento da carga e pode exigir uma substituição antecipada.

Analise as seguintes informações antes de comparar as opções de catálogo:

• Tensão do sistema, frequência, esquema de aterramento e nível de isolamento do painel de distribuição.
• Corrente contínua do alimentador, perfil de carga esperado, política de sobrecarga e expansão planejada.
• Corrente de curto-circuito disponível e tempo de eliminação das proteções a montante e a jusante.
• Dimensões do barramento, disposição dos cabos, tamanho da janela do TC, posição de montagem e folgas necessárias.
• Se o TC é instalado ao redor de um barramento, cabo, bucha ou dentro de um compartimento de disjuntor extraível.
• Todos os dispositivos secundários conectados a cada núcleo e o comprimento aproximado do trajeto da fiação secundária.

“Uso interno” não elimina as considerações ambientais. As salas de painéis de distribuição ainda podem apresentar alta temperatura ambiente, risco de condensação, poeira, vibração ou ventilação restrita. Um TC instalado próximo a um disjuntor que gera calor ou em um compartimento compacto revestido de metal pode enfrentar condições bastante diferentes das de um laboratório limpo. A configuração do invólucro, a coordenação de isolamento e os limites de instalação do fabricante devem ser compatíveis com o projeto real do painel.

A Classe de Precisão Deve Corresponder à Função

A classe de precisão descreve o quão fielmente a corrente secundária transformada representa a corrente primária sob condições especificadas. A classe correta depende do que o dispositivo conectado precisa fazer. Medição e proteção não são funções intercambiáveis, mesmo quando ambas utilizam um circuito secundário nominal de 1 A ou 5 A.

Um núcleo de medição destina-se a preservar a precisão da medição em sua faixa especificada de operação e carga. Ele é apropriado para medidores de painel, medidores de energia, sistemas de monitoramento e equipamentos de gerenciamento de energia. A classe deve ser selecionada de acordo com a importância da medição. Faturamento, rateio entre locatários e contabilização interna de energia geralmente justificam um controle mais rigoroso de precisão e carga do que um amperímetro local básico.

Um núcleo de proteção é selecionado para reproduzir a corrente com precisão suficiente para um relé em condições anormais. Durante faltas, a corrente primária pode ser muitas vezes superior à corrente normal. Se o TC saturar muito cedo, o relé poderá perceber menos corrente do que a que realmente está fluindo ou receber um sinal distorcido. Isso pode afetar a sensibilidade, a coordenação e o tempo de atuação do relé.

Um erro frequente de especificação é exigir uma classe de medição muito alta para um núcleo de proteção, supondo que isso melhora automaticamente a proteção. Não melhora. O relé necessita de um TC selecionado para os requisitos de desempenho em falta do relé, e não apenas de um TC com boa precisão de medição em carga normal. Quando ambas as funções são necessárias, núcleos separados são frequentemente a configuração mais clara e confiável.

A Carga Nominal É um Cálculo do Circuito Secundário

A carga nominal é frequentemente tratada como um detalhe de placa de identificação, mas é um limite prático do que o TC pode fornecer mantendo o desempenho especificado. A carga inclui instrumentos ou relés conectados, resistência do cabo secundário, blocos de terminais, chaves de teste, transdutores e qualquer outro equipamento conectado em série.

A parcela dos cabos é comumente subestimada. Longos trechos secundários, condutores subdimensionados e conexões desnecessárias em terminais aumentam a carga. Isso é particularmente importante em circuitos secundários de baixa corrente e em circuitos de proteção, nos quais a resistência dos cabos pode influenciar significativamente o comportamento do TC durante eventos de alta corrente.

O objetivo não é simplesmente escolher a maior carga disponível. Um TC deve ser selecionado com uma carga nominal que cubra a carga secundária calculada com uma margem adequada, permanecendo dentro das condições de desempenho esperadas pelos dispositivos conectados. A superespecificação pode aumentar o custo e o tamanho físico sem resolver um problema definido. A subespecificação pode comprometer a precisão ou a resposta da proteção.

Calcule cada núcleo de forma independente. Um transformador de corrente interno com múltiplos núcleos pode ter um núcleo para medição e outro para proteção, e cada núcleo possui seus próprios requisitos de classe e carga. Não combine os valores de carga entre núcleos isolados.

As Classificações de Falta Não São Verificações Opcionais

A corrente térmica de curta duração indica o nível de corrente de falta que um TC pode suportar por uma curta duração especificada sem danos térmicos inaceitáveis. A capacidade de corrente dinâmica refere-se às forças mecânicas geradas pela corrente de pico da falta. Ambas devem ser consideradas em relação à solicitação de falta no ponto de instalação e ao tempo necessário para que os dispositivos de proteção eliminem a falta.

Um TC pode estar correto para a corrente normal e ainda assim ser inadequado para o nível de falta disponível. Esse risco é maior em painéis de distribuição próximos a secundários de transformadores, acopladores de barramento, geradores ou fontes em paralelo, onde a contribuição de falta pode ser substancial. Alterações no sistema também são importantes: adicionar geração, mudar a capacidade do transformador ou alterar as práticas de operação da interligação de barramentos pode aumentar a corrente de curto-circuito disponível após a seleção original do TC.

As aplicações de proteção exigem uma pergunta adicional: o TC selecionado mantém uma entrada útil para o relé durante a condição de falta relevante? A resposta depende da classe do TC, relação, carga, corrente de falta, componente CC e função do relé. Uma comparação de catálogo por si só raramente é suficiente para esquemas críticos de proteção; os dados do TC devem ser avaliados juntamente com os requisitos da aplicação do relé.

Relação e Corrente Secundária: Escolha para Todo o Circuito

Relações comuns, como 400/5 A ou 800/1 A, parecem simples, mas a escolha do secundário afeta todo o projeto. Um secundário de 1 A pode reduzir a carga dos cabos em longos percursos porque as perdas relacionadas à corrente são menores. Frequentemente é atraente quando relés e medidores estão distantes do painel de distribuição. Um secundário de 5 A continua comum em instalações estabelecidas e pode ser compatível com os instrumentos existentes, equipamentos de teste e práticas do local.

A decisão deve ser consistente em todos os equipamentos conectados. Confirme que o medidor, relé, transdutor, terminal de teste e ferramentas de comissionamento suportam a corrente secundária selecionada. Uma suposição divergente entre circuitos de 1 A e 5 A pode criar um grave erro de escala, mesmo que a fiação esteja correta em outros aspectos.

O Encaixe Físico e a Coordenação de Isolamento Exigem Atenção Antecipada

A seleção de TCs para painéis de distribuição é limitada por mais do que dados elétricos. As dimensões da janela devem acomodar a disposição real do barramento ou dos cabos, mangas de isolamento, espaçamento entre fases e tolerância de instalação. Um TC que mal cabe em um desenho pode ser impraticável de instalar após a inclusão de juntas de barramento, suportes ou isolamento termorretrátil.

Confirme as características de tensão máxima e isolamento do TC em relação ao projeto do painel de distribuição. O requisito relevante não é apenas a tensão nominal de operação; o dispositivo deve ser adequado à coordenação de isolamento do conjunto. Isso se torna especialmente importante quando famílias de equipamentos são utilizadas em vários níveis de tensão ou quando um painel é modificado em relação à sua configuração padrão.

A polaridade e a orientação merecem igual atenção. Marcações como P1/P2 e S1/S2 estabelecem a relação entre as direções das correntes primária e secundária. A polaridade incorreta pode inverter leituras de potência, prejudicar funções direcionais ou fazer a proteção diferencial operar incorretamente. Os desenhos devem indicar a orientação necessária, e o comissionamento deve verificá-la em vez de depender de suposições visuais.

Quando o Armazenamento de Energia Altera a Discussão sobre TCs

Instalações com fluxo de potência bidirecional exigem cuidados adicionais. O armazenamento de energia em baterias, a geração no local e as cargas controladas podem alterar a direção e a forma da corrente do alimentador. A medição pode precisar distinguir importação de exportação, enquanto a proteção pode exigir elementos direcionais ou ajustes projetados para condições de múltiplas fontes. O TC em si não é selecionado apenas porque há armazenamento de energia, mas os estados operacionais variáveis devem ser incluídos no estudo de medição e proteção.

Por exemplo, uma instalação industrial ou comercial que integra umSistema de Armazenamento de Energia Comercial e Industrial de 125kW/261kWh pode utilizar os TCs do quadro de distribuição principal para monitoramento de carga, gerenciamento de demanda e visibilidade de importação/exportação. A relação do TC e a configuração de medição devem capturar tanto a carga usual da instalação quanto os períodos de operação com baixa corrente sem perder dados úteis. A avaliação da proteção também deve considerar a configuração de interligação do sistema e se é possível haver fluxo de potência reverso ou em paralelo.

Uma Sequência Prática de Especificação

Uma especificação de TC concisa e defensável geralmente segue esta ordem:

1. Defina cada função de medição e proteção e, em seguida, atribua um núcleo dedicado quando as funções forem diferentes.
2. Estabeleça a corrente primária a partir do perfil de carga atual, da sobrecarga permitida e de um plano de expansão plausível.
3. Selecione a relação e o secundário de 1 A ou 5 A adequados tanto aos equipamentos conectados quanto à distância dos cabos.
4. Liste cada componente do circuito secundário e calcule a carga de cada núcleo.
5. Selecione a classe de precisão de medição ou proteção com base na função real do dispositivo.
6. Verifique a capacidade de suportar faltas térmicas e dinâmicas em relação ao estudo de faltas do painel de distribuição.
7. Verifique o nível de isolamento, tamanho da janela, método de montagem, orientação de polaridade e folgas do painel.
8. Inclua relação, classe, carga, classificações de falta, detalhes dos terminais e requisitos de teste nos desenhos e na lista de compras.

A descrição final de aquisição não deve se basear em uma frase curta como “TC interno, 800/5 A”. Ela deve identificar os núcleos necessários, relações, corrente secundária, classes de precisão, cargas nominais, requisitos de isolamento, valores de suportabilidade a curto-circuito, configuração de montagem e quaisquer expectativas de desempenho específicas para relés. Requisitos claros reduzem a possibilidade de um fornecedor fornecer uma unidade fisicamente compatível, mas eletricamente incorreta para a aplicação.

A Jinshida Electric Power Technology Co., Ltd. aplica essa abordagem em nível de sistema aos equipamentos de transmissão e distribuição: uma transformação de corrente confiável depende do projeto coordenado do produto, controle de fabricação, integração ao painel de distribuição e condições operacionais da instalação. Para avaliadores técnicos, esse é o padrão útil de comparação. A melhor escolha é o TC cujo desempenho definido permanece adequado em carga normal, durante condições de falta e depois que o sistema opera nos modos para os quais foi realmente projetado.
