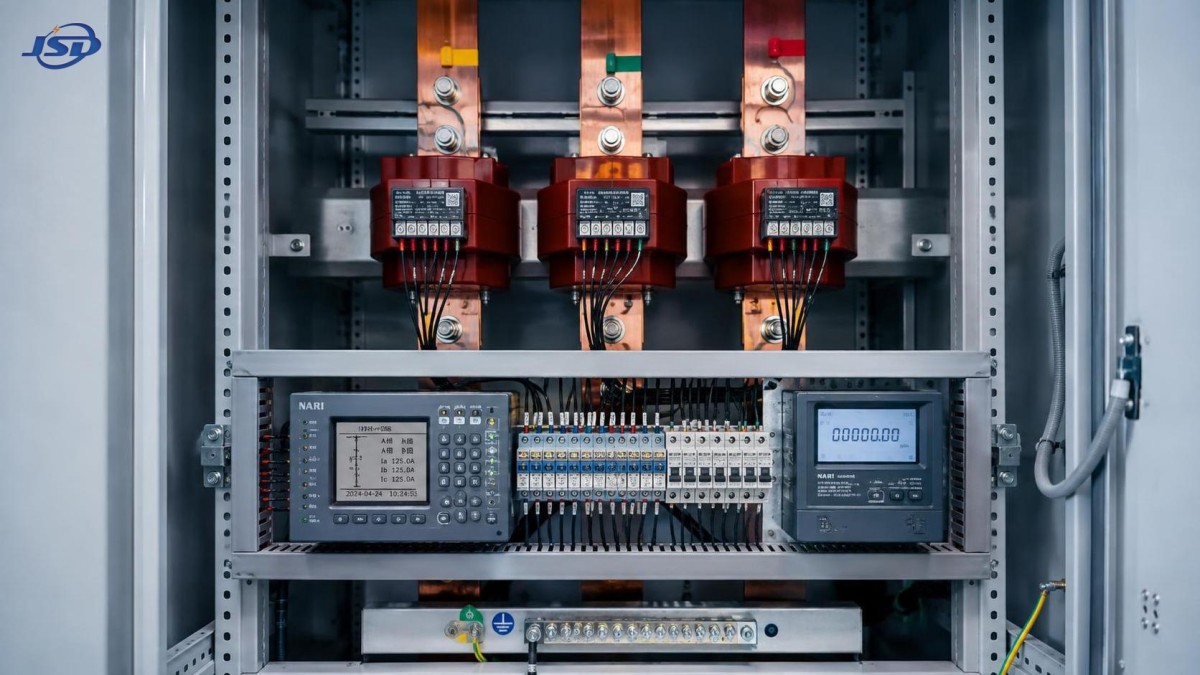

اختيار محول التيار الداخلي لمعدات التبديل: فئة الدقة والحمل والتصنيفات

ينبغي اختيار محول التيار الداخلي انطلاقًا من متطلبات الحماية والقياس، وليس بالبدء من قيمة التيار الابتدائي المقنن. فقد تظل الوحدة التي تناسب قضيب التوصيل ولها النسبة الصحيحة منتجةً لبيانات فوترة غير دقيقة، أو تفشل في تشغيل مرحل كما هو مقصود، أو تتضرر أثناء عطل ما إذا كانت دقتها وحملها وعزلها وتصنيفات القصر فيها لا تتوافق مع تطبيق معدات المفاتيح الكهربائية.

لتقييم معدات المفاتيح الكهربائية، ابدأ بفصل كل قلب من قلوب محول التيار بحسب وظيفته: قياس الفوترة أو القياس التشغيلي، الإشارة، الحماية، مراقبة جودة القدرة، أو مجموعة من هذه الوظائف تم التحقق منها عمدًا. ثم حدّد الدائرة الثانوية الفعلية، بما في ذلك كل جهاز قياس ومرحل ومسار كابل وكتلة أطراف وجهاز مساعد. يمنع هذا التسلسل الخطأ الشائع المتمثل في تحديد محول تيار «قياسي» قبل فهم ما يجب أن يغذيه.

ابدأ بالنظام الابتدائي وقيود التركيب

يجب أن تمثل نسبة التيار نطاق التشغيل المتوقع، وليس ببساطة أقصى تيار ممكن للمغذي. على سبيل المثال، قد يؤدي اختيار نسبة كبيرة جدًا لمغذٍ ذي حمل خفيف إلى تقليل الدقة المفيدة عند الحمل العادي. وعلى العكس، فإن النسبة القريبة جدًا من تيار التشغيل المستمر تترك هامشًا ضئيلًا لنمو الحمل وقد تفرض استبدالًا مبكرًا.

راجع المعلومات التالية قبل مقارنة خيارات الكتالوج:

• جهد النظام، والتردد، وترتيب التأريض، ومستوى عزل معدات المفاتيح الكهربائية.
• تيار المغذي المستمر، ومنحنى الحمل المتوقع، وسياسة التحميل الزائد، وخطط التوسع.
• تيار القصر المتاح وزمن فصل الحماية في المنبع والمصب.
• أبعاد قضيب التوصيل، وترتيب الكابلات، وحجم فتحة محول التيار، وموضع التركيب، والخلوصات المطلوبة.
• ما إذا كان محول التيار مركبًا حول قضيب توصيل أو كابل أو جلبة أو داخل حجرة قاطع قابلة للسحب.
• جميع الأجهزة الثانوية المتصلة بكل قلب والطول التقريبي لمسار التوصيلات الثانوية.

لا يلغي وصف «داخلي» الاعتبارات البيئية. فقد تظل غرف معدات المفاتيح الكهربائية معرضة لارتفاع درجة الحرارة المحيطة أو خطر التكاثف أو الغبار أو الاهتزاز أو التهوية المحدودة. ويمكن أن يواجه محول التيار المركب بالقرب من قاطع يولد حرارة أو داخل حجرة معدنية مدمجة ظروفًا تختلف كثيرًا عن تلك الموجودة في مختبر نظيف. يجب أن يتوافق ترتيب الغلاف وتنسيق العزل وحدود التركيب الخاصة بالشركة المصنعة مع التصميم الفعلي للوحة.

يجب أن تتوافق فئة الدقة مع المهمة

تصف فئة الدقة مدى مطابقة التيار الثانوي المحول للتيار الابتدائي في ظل الظروف المحددة. وتعتمد الفئة الصحيحة على ما يحتاج الجهاز المتصل إلى القيام به. فالقياس والحماية ليسا مهمتين قابلتين للتبادل، حتى عندما يستخدم كلاهما دائرة ثانوية اسمية بتيار 1 A أو 5 A.

يُقصد بقلب القياس الحفاظ على دقة القياس ضمن نطاق تشغيله وحمله المحددين. وهو مناسب لأجهزة القياس اللوحية وعدادات الطاقة وأنظمة المراقبة ومعدات إدارة الطاقة. ينبغي اختيار الفئة وفقًا لأهمية القياس. تتطلب الفوترة والتوزيع بين المستأجرين والمحاسبة الداخلية للطاقة عمومًا تحكمًا أدق في الدقة والحمل مقارنةً بأميتر محلي أساسي.

يُختار قلب الحماية لإعادة إنتاج التيار بدرجة كافية للمرحل أثناء الظروف غير الطبيعية. وأثناء الأعطال، قد يكون التيار الابتدائي عدة أضعاف التيار العادي. وإذا تشبع محول التيار مبكرًا جدًا، فقد يرى المرحل تيارًا أقل مما يتدفق فعليًا أو يتلقى إشارة مشوهة. وقد يؤثر ذلك في حساسية المرحل وتنسيقه وزمن تشغيله.

أحد أخطاء المواصفات المتكررة هو طلب فئة قياس عالية جدًا لقلب حماية، بافتراض أنها تحسن الحماية تلقائيًا. هذا غير صحيح. يحتاج المرحل إلى محول تيار مختار وفق متطلبات أداء المرحل أثناء الأعطال، وليس مجرد محول يتمتع بدقة جيدة لقياس الحمل العادي. وعندما تكون كلتا المهمتين مطلوبة، تكون القلوب المنفصلة غالبًا ترتيبًا أوضح وأكثر موثوقية.

الحمل المقنن هو حساب للدائرة الثانوية

غالبًا ما يُعامل الحمل المقنن كتفصيل على لوحة البيانات، لكنه حد عملي لما يمكن أن يزوده محول التيار مع الحفاظ على أدائه المحدد. يشمل الحمل الأجهزة أو المرحلات المتصلة، ومقاومة الكابل الثانوي، وكتل الأطراف، ومفاتيح الاختبار، والمحوّلات، وأي معدات أخرى موصولة على التوالي.

غالبًا ما يُستهان بجزء الكابل. فالمسارات الثانوية الطويلة والموصلات ذات المقاطع الصغيرة وتوصيلات الأطراف غير الضرورية تزيد الحمل. وهذا مهم بصفة خاصة في الدوائر الثانوية منخفضة التيار ودوائر الحماية، حيث يمكن لمقاومة الكابل أن تؤثر ماديًا في سلوك محول التيار أثناء أحداث التيار المرتفع.

لا يقتصر الهدف على اختيار أكبر حمل متاح. ينبغي اختيار محول تيار بحمل مقنن يغطي الحمل الثانوي المحسوب بهامش معقول، مع البقاء ضمن ظروف الأداء التي تتوقعها الأجهزة المتصلة. فقد تزيد المبالغة في المواصفات التكلفة والحجم المادي دون حل مشكلة محددة. أما المواصفات الأقل من المطلوب فقد تضر بدقة القياس أو استجابة الحماية.

احسب كل قلب بصورة مستقلة. قد يحتوي محول تيار داخلي متعدد القلوب على قلب للقياس وآخر للحماية، ولكل قلب فئته ومتطلبات حمله الخاصة. لا تجمع قيم الأحمال بين القلوب المعزولة.

تصنيفات الأعطال ليست فحوصات اختيارية

يشير تيار التحمل الحراري قصير المدة إلى مستوى تيار العطل الذي يمكن لمحول التيار تحمله لمدة قصيرة محددة دون ضرر حراري غير مقبول. وتعالج قدرة التيار الديناميكي القوى الميكانيكية الناتجة عن تيار الذروة للعطل. ويجب النظر في كليهما مقارنةً بواجب العطل عند نقطة التركيب والزمن اللازم لأجهزة الحماية لفصل العطل.

قد يكون محول التيار مناسبًا للتيار العادي ومع ذلك غير ملائم لمستوى العطل المتاح. ويزداد هذا الخطر في معدات المفاتيح الكهربائية القريبة من ثانويات المحولات أو مقارنات القضبان أو المولدات أو المصادر المتوازية، حيث قد تكون مساهمة العطل كبيرة. كما أن تغييرات النظام مهمة أيضًا: إذ قد تؤدي إضافة التوليد أو تغيير سعة المحول أو تعديل ممارسات تشغيل ربط القضبان إلى زيادة تيار القصر المتاح بعد الاختيار الأصلي لمحول التيار.

تتطلب تطبيقات الحماية سؤالًا إضافيًا: هل يحافظ محول التيار المختار على دخل مفيد للمرحل خلال حالة العطل ذات الصلة؟ تعتمد الإجابة على فئة محول التيار ونسبته وحمله وتيار العطل ومركبة التيار المستمر ووظيفة المرحل. نادرًا ما تكون مقارنة الكتالوج وحدها كافية لمخططات الحماية الحرجة؛ إذ ينبغي تقييم بيانات محول التيار جنبًا إلى جنب مع متطلبات تطبيق المرحل.

النسبة والتيار الثانوي: اختر وفقًا للدائرة كاملة

تبدو النسب الشائعة مثل 400/5 A أو 800/1 A بسيطة، لكن اختيار الجانب الثانوي يؤثر في التصميم الكامل. يمكن للتيار الثانوي 1 A أن يقلل حمل الكابل عبر المسارات الطويلة لأن الفواقد المرتبطة بالتيار تكون أقل. وهو غالبًا خيار جذاب عندما تكون المرحلات وأجهزة القياس بعيدة عن معدات المفاتيح الكهربائية. ولا يزال التيار الثانوي 5 A شائعًا في التركيبات القائمة وقد يتوافق مع الأجهزة الحالية ومعدات الاختبار وممارسات الموقع.

يجب أن يكون القرار متسقًا عبر المعدات المتصلة. تأكد من أن جهاز القياس والمرحل والمحوّل وطرف الاختبار وأدوات التشغيل الأولي تدعم جميعها التيار الثانوي المختار. يمكن لافتراض مختلط بين دوائر 1 A و5 A أن يسبب خطأً خطيرًا في القياس حتى لو كانت التوصيلات صحيحة بخلاف ذلك.

يتطلب الملاءمة المادية وتنسيق العزل اهتمامًا مبكرًا

لا يقتصر اختيار محول التيار لمعدات المفاتيح الكهربائية على البيانات الكهربائية. يجب أن تسمح أبعاد الفتحة بترتيب قضيب التوصيل أو الكابل الفعلي، وأكمام العزل، والمسافات بين الأطوار، وتفاوتات التركيب. وقد يكون محول التيار الذي يناسب الرسم بالكاد غير عملي للتركيب بعد احتساب وصلات قضبان التوصيل والدعامات أو العزل القابل للانكماش الحراري.

أكد خصائص أعلى جهد وعزل لمحول التيار مقابل تصميم معدات المفاتيح الكهربائية. فالمتطلب ذي الصلة ليس جهد التشغيل الاسمي وحده؛ بل يجب أن يلائم الجهاز تنسيق العزل للمجموعة. ويصبح هذا مهمًا بصفة خاصة عند استخدام عائلات المعدات عبر مستويات جهد متعددة أو عند تعديل لوحة عن تكوينها القياسي.

تستحق القطبية والاتجاه اهتمامًا متساويًا. تحدد العلامات مثل P1/P2 وS1/S2 العلاقة بين اتجاه التيار الابتدائي والثانوي. وقد تعكس القطبية غير الصحيحة قراءات القدرة أو تعطل الوظائف الاتجاهية أو تجعل الحماية التفاضلية تعمل بصورة غير صحيحة. ينبغي أن توضح الرسومات الاتجاه المطلوب، وأن يتحقق منه التشغيل الأولي بدلًا من الاعتماد على افتراضات بصرية.

عندما يغير تخزين الطاقة مناقشة محول التيار

تحتاج المواقع ذات تدفق القدرة ثنائي الاتجاه إلى عناية إضافية. يمكن لتخزين طاقة البطاريات والتوليد في الموقع والأحمال المتحكم بها أن تغير اتجاه وشكل تيار المغذي. قد يحتاج القياس إلى التمييز بين الاستيراد والتصدير، بينما قد تحتاج الحماية إلى عناصر اتجاهية أو إعدادات مصممة لظروف مصادر متعددة. لا يُختار محول التيار لمجرد وجود تخزين للطاقة، ولكن يجب إدراج حالات التشغيل المتغيرة في دراسة القياس والحماية.

على سبيل المثال، قد يستخدم مرفق صناعي أو تجاري يدمج نظام تخزين طاقة تجاري وصناعي بقدرة 125kW/261kWh محولات التيار في لوحة المفاتيح الرئيسية لمراقبة الحمل وإدارة الطلب وإظهار الاستيراد/التصدير. ينبغي أن يلتقط ترتيب نسبة محول التيار والقياس كلاً من حمل الموقع المعتاد وفترات التشغيل ذات التيار المنخفض دون فقدان بيانات مفيدة. وينبغي أن يأخذ تقييم الحماية أيضًا في الحسبان ترتيب ربط النظام وما إذا كان تدفق القدرة العكسي أو المتوازي ممكنًا.

تسلسل عملي لإعداد المواصفات

يتبع توصيف محول التيار الموجز والقابل للدفاع عنه عادةً هذا الترتيب:

1. حدد كل وظيفة قياس وحماية، ثم خصص قلبًا مستقلًا عندما تختلف المهام.
2. حدد التيار الابتدائي من منحنى الحمل الحالي والحمل الزائد المسموح وخطة التوسع الواقعية.
3. اختر النسبة والتيار الثانوي 1 A أو 5 A بما يلائم المعدات المتصلة ومسافة الكابل معًا.
4. أدرج كل مكوّن في الدائرة الثانوية واحسب الحمل لكل قلب.
5. اختر فئة دقة القياس أو الحماية بناءً على المهمة الفعلية للجهاز.
6. تحقق من قدرة التحمل الحراري والديناميكي للأعطال مقابل دراسة أعطال معدات المفاتيح الكهربائية.
7. تحقق من مستوى العزل وحجم الفتحة وطريقة التركيب واتجاه القطبية وخلوصات اللوحة.
8. ضع النسبة والفئة والحمل وتصنيفات الأعطال وتفاصيل الأطراف ومتطلبات الاختبار على الرسومات وجدول الشراء.

ينبغي ألا يعتمد وصف الشراء النهائي على عبارة قصيرة مثل «محول تيار داخلي، 800/5 A». بل يجب أن يحدد القلوب المطلوبة والنسب والتيار الثانوي وفئات الدقة والأحمال المقننة ومتطلبات العزل وقيم تحمل القصر وترتيب التركيب وأي توقعات أداء خاصة بالمرحل. تقلل المتطلبات الواضحة احتمال أن يقدم المورد وحدة متوافقة ماديًا ولكنها غير صحيحة كهربائيًا للتطبيق.

تطبق Jinshida Electric Power Technology Co., Ltd. هذا النهج على مستوى النظام في معدات النقل والتوزيع: إذ يعتمد تحويل التيار الموثوق على تصميم منتج منسق وتحكم في التصنيع وتكامل معدات المفاتيح الكهربائية وظروف تشغيل التركيب. وبالنسبة للمقيّمين الفنيين، فهذا هو المعيار المفيد للمقارنة. وأفضل خيار هو محول التيار الذي يظل أداؤه المحدد مناسبًا عند الحمل العادي وأثناء حالات الأعطال وبعد تشغيل النظام في الأنماط التي صُمم فعليًا لدعمها.
