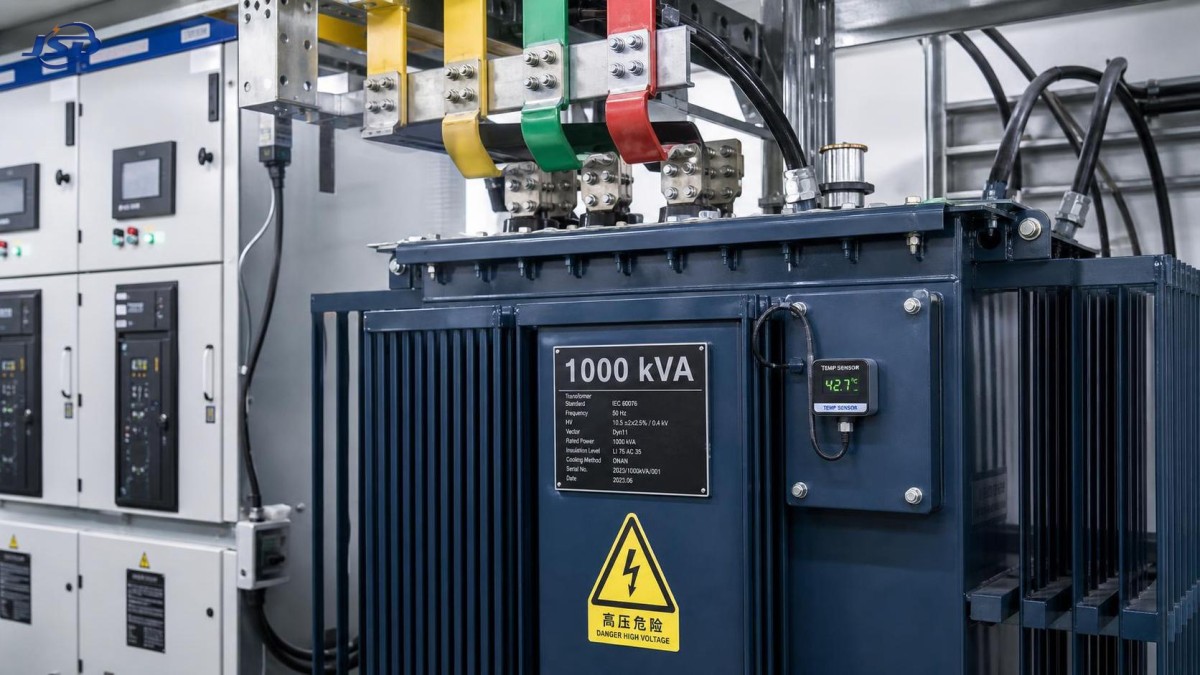

Cómo dimensionar un transformador de 1000 kVA para cargas industriales continuas

Comience por el perfil operativo, no por la placa de características de 1000 kVA

Un transformador de 1000 kVA suele tratarse como una elección sencilla de capacidad: se suman las cargas conectadas de motores, calefacción, procesos, iluminación y auxiliares, y luego se selecciona un transformador con una potencia nominal equivalente o ligeramente superior. Para servicio industrial continuo, este enfoque es incompleto y puede resultar en una instalación sobredimensionada y costosa o en un transformador que funciona a alta temperatura, envejece prematuramente y deja poco margen para cambios operativos.

La cuestión técnica no es simplemente si la instalación tiene conectados equipos por un total de 1000 kVA. Es si su perfil de carga previsto, la calidad de la energía, las condiciones ambientales y el plan operativo futuro permiten que un transformador de 1000 kVA soporte la demanda requerida de forma fiable durante su vida útil prevista.

Esta distinción es importante en plantas con producción las 24 horas, alta concentración de motores, variadores de frecuencia (VFD), rectificadores, sistemas de soldadura o cargas de proceso estacionales. Un transformador puede parecer adecuado en un cálculo de carga puntual, pero aun así sufrir un esfuerzo térmico excesivo cuando la planta se establece en operación continua. Por lo tanto, los evaluadores técnicos deben considerar el dimensionamiento del transformador como una decisión de sistema que involucra el comportamiento de la carga, la coordinación de protecciones, las restricciones del sitio y la facilidad de mantenimiento.

Convierta la lista de cargas en un modelo de demanda creíble

El punto de partida es un cuadro de cargas, pero el total de kW conectados es solo materia prima. Cada carga significativa debe clasificarse según su patrón de funcionamiento: continua, intermitente, cíclica, en espera o futura. Un compresor que funciona dos turnos, un horno mantenido a temperatura y un motor grande que arranca solo unas pocas veces al día no deben evaluarse con la misma hipótesis de demanda.

Para sistemas trifásicos, la potencia aparente se determina a partir de la potencia activa y el factor de potencia:

kVA = kW / factor de potencia

Si una instalación industrial tiene una demanda operativa medida o prevista de 720 kW con un factor de potencia de 0.90, la demanda aparente básica es de 800 kVA. Sobre el papel, esto deja 200 kVA por debajo de una potencia nominal de 1000 kVA. Que ese margen sea suficiente depende de condiciones que la fórmula básica no muestra: cuánto dura la condición de 800 kVA, si el factor de potencia disminuye con cargas parciales del proceso, si las cargas no lineales incrementan las pérdidas y si el transformador se instala en un entorno que limita la refrigeración.

Cuando existen datos eléctricos históricos, los datos por intervalos son más valiosos que una estimación de diseño. Idealmente, los evaluadores deberían revisar datos de demanda de al menos 15 minutos durante períodos de producción representativos, incluidas las condiciones estacionales de temperatura ambiente más altas y los modos de operación. El resultado útil no es solo el único pico. Es una visión de la carga base, el pico normal, la duración del pico, la tasa de variación y la coincidencia de los equipos principales.

• Demanda continua: Identifique las cargas que se espera funcionen durante varias horas o las 24 horas. Esta es la carga térmica principal.
• Demanda coincidente: Determine qué cargas pueden operar al mismo tiempo en la producción real, no solo en una lista teórica de equipos.
• Eventos de arranque y corriente de irrupción: Los arranques de motores y la energización del transformador pueden no determinar los kVA en régimen permanente, pero afectan la caída de tensión y el diseño de protecciones.
• Servicio de contingencia: Considere si la unidad debe alimentar otro alimentador, un transformador puenteado o una operación de producción de emergencia.
• Carga de expansión: Distinga la expansión comprometida del crecimiento especulativo. Ambos importan, pero no deben recibir el mismo peso de diseño.

Un error común es aplicar un factor de diversidad genérico a una planta de proceso sin contrastarlo con la secuencia de producción. La diversidad solo es válida cuando la lógica operativa demuestra que las cargas no coincidirán. En una planta donde varias líneas de producción pueden funcionar simultáneamente para satisfacer la demanda, una hipótesis de diversidad generosa puede convertir una selección de transformador aparentemente conservadora en una instalación limitada desde el primer año.

Qué significa realmente la carga continua para la capacidad del transformador

Una potencia nominal de placa está vinculada a condiciones de diseño definidas, incluidas las hipótesis de elevación de temperatura y las condiciones de refrigeración. No debe interpretarse como una garantía incondicional de que el transformador puede funcionar exactamente con esa carga bajo cualquier temperatura ambiente, disposición de envolvente, perfil armónico y condición de mantenimiento.

Para un transformador convencional de 1000 kVA, el funcionamiento sostenido cerca de la potencia nominal puede ser totalmente adecuado cuando la base de potencia nominal del fabricante coincide con las condiciones del sitio. Sin embargo, los evaluadores técnicos deben evitar una regla simplista según la cual un transformador siempre debe operar al 70% u 80% de su placa nominal. Esa regla puede conducir a un coste de capital innecesariamente alto, mayores pérdidas en vacío, aparamenta más grande y una instalación general menos eficiente con carga normal.

La mejor pregunta es: ¿qué carga puede soportar continuamente este diseño específico en el sitio real, manteniendo un margen térmico y una vida útil del aislamiento aceptables? La respuesta requiere los datos garantizados de pérdidas del proveedor, el diseño de elevación de temperatura, el método de refrigeración, las hipótesis de temperatura ambiente y la norma aplicable. Los requisitos pueden basarse en IEC 60076 o en la familia IEEE C57, entre otras especificaciones locales aplicables; para el proyecto deben confirmarse la edición exacta, el código de red y los requisitos del cliente.

La carga continua próxima a la placa nominal merece un examen más detallado cuando se aplica alguna de las siguientes condiciones:

• Temperatura ambiente elevada, exposición solar, ventilación restringida o una sala de transformadores cerrada.
• Gran altitud, donde la menor densidad del aire puede afectar el rendimiento de refrigeración.
• Corriente armónica significativa procedente de VFD, sistemas UPS, hornos de arco, cargadores de baterías o equipos de producción con electrónica de potencia.
• Ciclos de sobrecarga frecuentes, arranques repetidos de motores grandes o demanda de proceso muy fluctuante.
• Necesidad de capacidad operativa N-1, donde un transformador puede transportar temporalmente una carga normalmente compartida por otro.
• Acceso limitado para mantenimiento que podría retrasar las pruebas de aceite, la inspección del sistema de refrigeración o la investigación de fallas.

En estos casos, la respuesta correcta no es automáticamente pasar al siguiente tamaño estándar. Puede ser especificar un diseño apto para armónicos, revisar la secuenciación de cargas, mejorar la ventilación, instalar corrección del factor de potencia o mitigación de armónicos, o dividir las cargas críticas entre transformadores. La capacidad es solo una parte de la solución térmica y de fiabilidad.

Los armónicos pueden consumir el margen que el cálculo de kVA parece proporcionar

Las cargas no lineales han cambiado la conversación sobre el dimensionamiento en muchas instalaciones industriales. Un VFD no solo absorbe una corriente sinusoidal limpia con los kVA calculados. Las corrientes armónicas pueden aumentar las pérdidas por corrientes parásitas y dispersas en los devanados y las partes estructurales del transformador, generando calentamiento adicional que no es visible en una conversión básica de kW a kVA.

La evaluación correcta comienza con el tipo de carga y el espectro armónico previsto. La distorsión armónica total de corriente es útil, pero no es el único criterio porque los diferentes órdenes armónicos afectan de forma distinta las pérdidas del transformador. Los proveedores pueden ofrecer una unidad estándar con reducción de capacidad o un transformador diseñado específicamente para servicio con armónicos. El enfoque requerido debe basarse en datos medidos, un estudio de ingeniería o una previsión justificable de los variadores y convertidores instalados.

También es importante evaluar todo el recorrido eléctrico. Un transformador seleccionado para cargas no lineales aún puede combinarse con conductores neutros subdimensionados, potencias nominales de aparamenta inadecuadas, filtrado insuficiente o ajustes de protección que no reflejan la forma de onda real. Para instalaciones con electrónica de potencia sustancial, una revisión de la calidad de energía antes de la adquisición suele ser menos costosa que corregir sobrecalentamientos o disparos intempestivos después de la puesta en servicio.

Compruebe la tensión, la impedancia y el nivel de falla junto con los kVA

Dos transformadores con la misma potencia nominal de 1000 kVA pueden comportarse de forma muy diferente en un sistema de distribución industrial. Las tensiones primaria y secundaria deben coincidir con la arquitectura de distribución de la red eléctrica o de la planta, pero la selección de tensión es solo el comienzo. La impedancia tiene consecuencias directas para la corriente de falla, la regulación de tensión, la operación en paralelo y el desempeño de arranque de motores.

Una mayor impedancia del transformador generalmente limita la corriente de falla secundaria disponible, lo que puede simplificar algunos requisitos de capacidad del equipo. Sin embargo, también puede producir una mayor caída de tensión durante los arranques de motores grandes o cambios rápidos de carga. Una menor impedancia puede mejorar el soporte de tensión, pero puede aumentar el nivel de falla por encima de las potencias nominales de los interruptores, tableros, cables o canalizaciones de barras aguas abajo. El valor correcto es una decisión de coordinación, no un valor predeterminado de catálogo.

Para un transformador trifásico de 1000 kVA, la corriente secundaria a plena carga también debe calcularse a partir de la tensión secundaria real:

Corriente a plena carga = 1000,000 / (1.732 × tensión de línea secundaria)

A 480 V, el resultado es aproximadamente 1,203 A. Esta cifra tiene consecuencias prácticas. Afecta el tamaño y la disposición de las barras secundarias, juegos de cables, interruptores principales, equipos de medición y la capacidad disponible de los tableros. La selección de un transformador no puede separarse del equipo de distribución física que debe conducir e interrumpir la corriente resultante.

Los cálculos de cortocircuito y la coordinación de protecciones deben completarse antes de finalizar la impedancia y la disposición de los dispositivos de protección. La revisión debe incluir datos de la fuente de la red eléctrica, contribución del generador cuando exista, contribución de los motores, capacidades de interrupción de los equipos aguas abajo, método de puesta a tierra y requisitos de coordinación selectiva para procesos críticos.

El entorno de instalación puede decidir entre una sala, una base y una configuración diferente

La ubicación del transformador cambia la especificación. Las instalaciones interiores de tipo seco y con líquido aislante tienen requisitos distintos de separación, protección contra incendios, ventilación, ruido, acceso para inspección y cumplimiento del código local. Las unidades exteriores deben abordar la exposición a la corrosión, el riesgo de inundación, la seguridad, el drenaje, la luz solar, las condiciones sísmicas cuando sean pertinentes y la practicidad de la terminación de cables y el mantenimiento.

Para fábricas medianas, parques logísticos, puntos de interconexión renovable e instalaciones que requieren distribución exterior compacta, puede evaluarse una configuración montada sobre base como parte de la arquitectura general del sistema. Por ejemplo, unaSubestación tipo americana montada sobre base está disponible en configuraciones destinadas a aplicaciones como distribución de fábricas, servicio elevador fotovoltaico e infraestructura comercial crítica. Su relevancia para una decisión de 1000 kVA no es que una unidad de 750 kVA sustituya la capacidad requerida, sino que ilustra la necesidad de evaluar conjuntamente la protección de la envolvente, el rango de tensión, la disposición de la red y el entorno de servicio, en lugar de tratar el transformador como un componente aislado.

Las declaraciones de producto publicadas, como niveles de eficiencia, protección contra ingreso, tipo de aceite o cumplimiento de normas, deben traducirse en requisitos de presentación específicos del proyecto. Por ejemplo, una declaración de que una envolvente es IP54 o NEMA 3R no elimina la necesidad de evaluar la exposición real del sitio, la trayectoria de ventilación, la cota de inundación y el control de acceso. Del mismo modo, una norma declarada debe verificarse con los informes de ensayo requeridos, los datos de placa y la jurisdicción aplicable antes de su aceptación.

Planifique el margen en torno al crecimiento conocido, no solo en torno a la incertidumbre

La capacidad futura es una razón legítima para seleccionar un transformador de 1000 kVA incluso cuando la demanda medida actual es menor. El problema surge cuando la expansión se trata como una justificación vaga para una capacidad excesiva sin examinar su probabilidad, calendario y características de carga.

Un ejercicio de planificación útil separa las cargas futuras en tres categorías: adiciones contratadas o aprobadas, adiciones operativas probables y posibilidades no comprometidas. Las cargas aprobadas deben incluirse en el caso base. Las adiciones probables pueden justificar un margen definido o una provisión de distribución por fases. Las posibilidades no comprometidas se gestionan mejor mediante reservas de espacio, salidas de alimentadores, barras seccionadas o una posición prevista para un segundo transformador, en lugar de un sobredimensionamiento indefinido.

Los evaluadores también deben considerar el coste de las pérdidas del transformador a lo largo del perfil operativo previsto. Una unidad sobredimensionada puede reducir las pérdidas con carga a alta demanda, pero puede imponer mayores pérdidas en vacío durante cada hora energizada. La decisión económica depende del factor de carga, el precio de la energía, las horas de operación, las garantías de pérdidas y la vida útil esperada del activo. Los proveedores deben proporcionar valores garantizados de pérdidas en vacío y pérdidas con carga, con la base de ensayo claramente indicada, para que las alternativas puedan compararse según el coste total y no solo el precio de compra.

Los documentos de adquisición deben solicitar pruebas, no garantías generales

Una solicitud de cotización técnicamente sólida define con suficiente claridad el servicio eléctrico y ambiental para que las ofertas puedan compararse. Como mínimo, debe indicar los kVA nominales, las tensiones primaria y secundaria, la frecuencia, el grupo vectorial o la conexión de devanados cuando corresponda, el objetivo o rango de impedancia, el tipo de refrigeración, los requisitos de tomas, los requisitos de aislamiento y elevación de temperatura, las condiciones ambientales del sitio, la altitud, las condiciones de envolvente o instalación, el servicio con armónicos, los accesorios requeridos y las normas aplicables.

Para proyectos industriales, también es razonable solicitar documentación de ensayos de rutina, pérdidas garantizadas, planos generales, disposición de terminales, datos acústicos cuando corresponda, opciones de protección y monitoreo, límites de transporte y plazo de fabricación. Cuando el transformador alimenta un proceso crítico, el comprador debe aclarar las expectativas sobre piezas de repuesto, el alcance de la garantía, los acuerdos de respuesta y la disponibilidad de apoyo local para la puesta en servicio.

La revisión de calidad debe ir más allá de los certificados. Los sistemas de calidad basados en ISO y las certificaciones de productos pueden ser indicadores útiles, pero no sustituyen la revisión del diseño real, los registros de ensayo, la trazabilidad de materiales y el proceso de inspección en fábrica de la unidad solicitada. Para proyectos de mayor riesgo, puede justificarse una prueba presenciada o una inspección de terceros, especialmente cuando el plazo de sustitución expondría la producción a una interrupción prolongada.

Una regla de decisión práctica para la opción de 1000 kVA

Un transformador de 1000 kVA es generalmente un candidato creíble cuando la demanda continua validada, ajustada al factor de potencia real y a las condiciones del sitio, deja suficiente margen térmico y operativo; cuando se han abordado las pérdidas armónicas; cuando la impedancia respalda tanto el desempeño de los motores como los límites de nivel de falla de los equipos; y cuando el crecimiento futuro es lo bastante real como para justificar la capacidad instalada.

No es una elección sólida simplemente porque el total de carga conectada se acerque a 1000 kVA, porque el proyecto de un competidor utilizó esa potencia nominal o porque parezca más seguro comprar la unidad más grande disponible dentro de un rango presupuestario. Por el contrario, no debe descartarse simplemente porque la carga normal sea inferior a la placa nominal. La decisión depende de la curva de demanda y de las restricciones que la rodean.

Antes de emitir una orden de compra, la comprobación final más sólida es una breve revisión de diseño que reúna en una misma mesa el estudio de carga, la evaluación de armónicos, el cálculo de cortocircuito, el estudio de coordinación de protecciones, los datos ambientales del sitio y la presentación del proveedor. Cuando estos datos coinciden, la potencia nominal del transformador se convierte en una decisión de ingeniería defendible en lugar de un número elegido por tranquilidad.
