Comment dimensionner un transformateur de 1000 kVA pour des charges industrielles continues

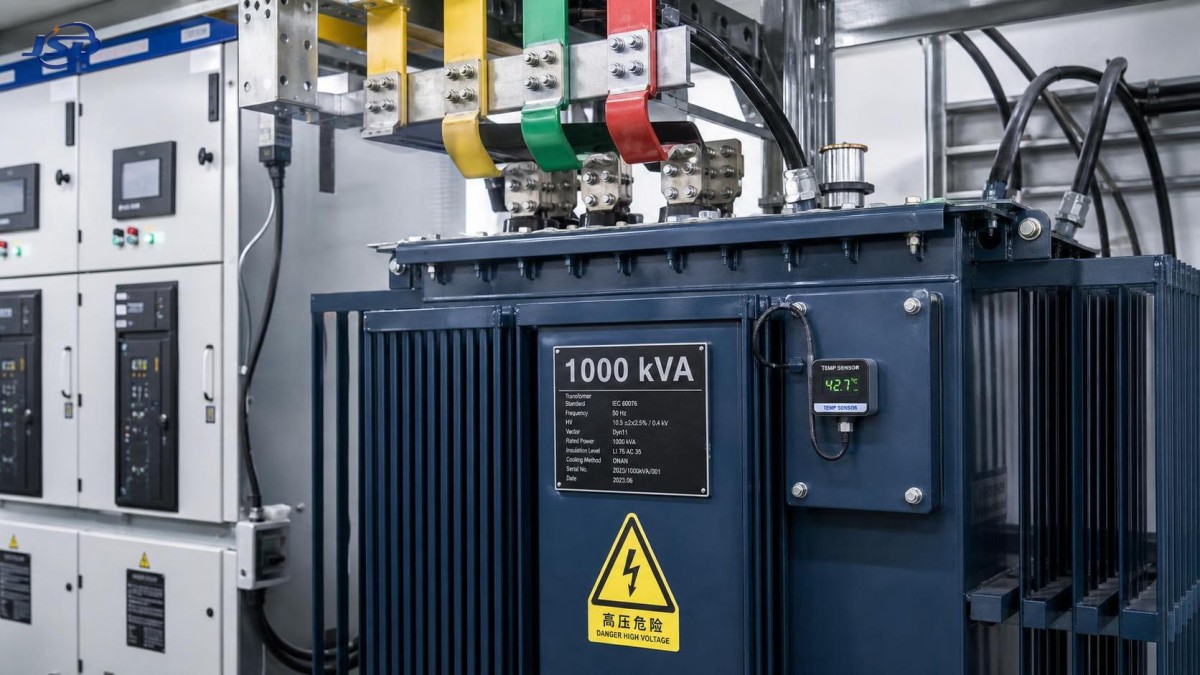

Commencez par le profil d’exploitation, et non par la plaque signalétique de 1000 kVA

Un transformateur de 1000 kVA est souvent considéré comme un choix de capacité simple : additionner les charges connectées des moteurs, du chauffage, des procédés, de l’éclairage et des auxiliaires, puis sélectionner un transformateur d’une puissance correspondante ou légèrement supérieure. Pour un fonctionnement industriel continu, cette approche est incomplète et peut conduire soit à une installation surdimensionnée et coûteuse, soit à un transformateur qui chauffe excessivement, vieillit prématurément et laisse peu de marge pour les évolutions d’exploitation.

La question technique n’est pas simplement de savoir si l’installation dispose de 1000 kVA d’équipements connectés. Il s’agit de déterminer si son profil de charge prévu, la qualité de l’énergie, les conditions environnementales et le plan d’exploitation futur permettent à un transformateur de 1000 kVA de fournir de manière fiable la puissance requise pendant toute sa durée de service prévue.

Cette distinction est importante dans les usines à production 24 heures sur 24, à forte concentration de moteurs, équipées de variateurs de fréquence (VFD), de redresseurs, de systèmes de soudage ou soumises à des charges de procédé saisonnières. Un transformateur peut sembler acceptable lors d’un calcul ponctuel de charge, mais subir malgré tout des contraintes thermiques excessives lorsque le site passe à un fonctionnement continu. Les évaluateurs techniques doivent donc considérer le dimensionnement du transformateur comme une décision de système intégrant le comportement des charges, la coordination des protections, les contraintes du site et la maintenabilité.

Convertissez la liste des charges en un modèle de demande crédible

Le point de départ est un tableau des charges, mais le total des kW connectés n’est qu’une donnée brute. Chaque charge significative doit être classée selon son mode de fonctionnement : continu, intermittent, cyclique, de secours ou futur. Un compresseur fonctionnant sur deux équipes, un four maintenu en température et un gros moteur qui ne démarre que quelques fois par jour ne doivent pas être évalués selon la même hypothèse de demande.

Pour les systèmes triphasés, la puissance apparente est déterminée à partir de la puissance active et du facteur de puissance :

kVA = kW / facteur de puissance

Si une installation industrielle présente une demande d’exploitation mesurée ou prévue de 720 kW avec un facteur de puissance de 0.90, la demande apparente de base est de 800 kVA. Sur le papier, cela laisse une marge de 200 kVA sous une puissance nominale de 1000 kVA. La suffisance de cette marge dépend de conditions que la formule de base ne montre pas : la durée de la condition à 800 kVA, une éventuelle baisse du facteur de puissance lors de charges partielles de procédé, l’augmentation des pertes due aux charges non linéaires et l’installation du transformateur dans un environnement limitant le refroidissement.

Lorsqu’il existe des données électriques historiques, les données par intervalle ont plus de valeur qu’une estimation de conception. Idéalement, les évaluateurs devraient examiner des données de demande à intervalles d’au moins 15 minutes sur des périodes de production représentatives, y compris pendant les températures ambiantes saisonnières les plus élevées et les différents modes d’exploitation. Le résultat utile n’est pas seulement le pic unique. Il fournit une vision de la charge de base, du pic normal, de la durée des pics, du taux de montée en charge et de la simultanéité des équipements principaux.

• Demande continue : Identifiez les charges susceptibles de fonctionner plusieurs heures ou en continu. Elles constituent la charge thermique principale.
• Demande simultanée : Déterminez quelles charges peuvent fonctionner en même temps dans la production réelle, et non seulement dans une liste théorique d’équipements.
• Événements de démarrage et d’appel de courant : Les démarrages de moteurs et la mise sous tension du transformateur peuvent ne pas déterminer les kVA en régime établi, mais ils influencent la chute de tension et la conception des protections.
• Service de secours : Déterminez si l’unité doit alimenter un autre départ, un transformateur contourné ou une production d’urgence.
• Charge d’extension : Distinguez les extensions engagées de la croissance hypothétique. Les deux sont importantes, mais ne doivent pas recevoir le même poids dans la conception.

Une erreur fréquente consiste à appliquer un facteur de diversité générique à une usine de procédé sans le vérifier par rapport à la séquence de production. La diversité n’est valable que si la logique d’exploitation démontre que les charges ne seront pas simultanées. Dans une usine où plusieurs lignes de production peuvent fonctionner en même temps pour répondre à la demande, une hypothèse de diversité généreuse peut transformer un choix de transformateur apparemment prudent en une installation contrainte dès la première année.

Ce que signifie réellement la charge continue pour la capacité du transformateur

Une puissance nominale de plaque signalétique est liée à des conditions de conception définies, y compris des hypothèses d’échauffement et de refroidissement. Elle ne doit pas être interprétée comme une garantie inconditionnelle que le transformateur peut fonctionner exactement à cette charge à toute température ambiante, dans toute configuration d’enceinte, avec tout profil d’harmoniques et dans toute condition de maintenance.

Pour un transformateur conventionnel de 1000 kVA, un fonctionnement soutenu proche de la puissance nominale peut être parfaitement approprié lorsque la base de puissance du fabricant correspond aux conditions du site. Cependant, les évaluateurs techniques doivent éviter la règle simpliste selon laquelle un transformateur doit toujours fonctionner à 70 % ou 80 % de sa puissance nominale. Cette règle peut entraîner un coût d’investissement inutilement élevé, une augmentation des pertes à vide, un appareillage de commutation plus volumineux et une installation globale moins efficace à charge normale.

La meilleure question est la suivante : quelle charge cette conception spécifique peut-elle supporter en continu sur le site réel, tout en conservant une marge thermique et une durée de vie de l’isolation acceptables ? La réponse exige les données de pertes garanties du fournisseur, la conception de l’échauffement, la méthode de refroidissement, les hypothèses de température ambiante et la norme applicable. Les exigences peuvent notamment être fondées sur IEC 60076 ou la famille IEEE C57 ; l’édition exacte, le code de réseau et les exigences du client doivent être confirmés pour le projet.

Une charge continue proche de la puissance nominale mérite un examen plus approfondi lorsque l’une des conditions suivantes s’applique :

• Température ambiante élevée, exposition solaire, ventilation restreinte ou local de transformateur fermé.
• Altitude élevée, où la densité réduite de l’air peut affecter les performances de refroidissement.
• Courant harmonique significatif provenant de VFD, d’onduleurs UPS, de fours à arc, de chargeurs de batteries ou d’équipements de production à électronique de puissance.
• Cycles de surcharge fréquents, démarrages répétés de gros moteurs ou demande de procédé très fluctuante.
• Besoin d’une capacité d’exploitation N-1, dans laquelle un transformateur peut temporairement supporter une charge normalement partagée par un autre.
• Accès limité pour la maintenance pouvant retarder les essais d’huile, l’inspection du système de refroidissement ou l’investigation des défauts.

Dans ces cas, la réponse appropriée n’est pas automatiquement de passer à la taille normalisée suivante. Il peut s’agir de spécifier une conception compatible avec les harmoniques, de revoir le séquencement des charges, d’améliorer la ventilation, d’installer une correction du facteur de puissance ou une atténuation des harmoniques, ou de répartir les charges critiques entre plusieurs transformateurs. La capacité n’est qu’une composante de la solution thermique et de fiabilité.

Les harmoniques peuvent consommer la marge que semble offrir le calcul en kVA

Les charges non linéaires ont modifié la réflexion sur le dimensionnement dans de nombreuses installations industrielles. Un VFD ne prélève pas simplement un courant sinusoïdal propre correspondant aux kVA calculés. Les courants harmoniques peuvent augmenter les pertes par courants de Foucault et les pertes parasites dans les enroulements et les éléments structurels du transformateur, créant un échauffement supplémentaire qui n’apparaît pas dans une conversion de base des kW en kVA.

L’évaluation appropriée commence par le type de charge et le spectre harmonique attendu. La distorsion harmonique totale du courant est utile, mais elle n’est pas le seul critère, car les différents rangs harmoniques affectent différemment les pertes du transformateur. Les fournisseurs peuvent proposer une unité standard déclassée ou un transformateur spécialement conçu pour le service harmonique. L’approche requise doit être fondée sur des données mesurées, une étude d’ingénierie ou une prévision défendable des variateurs et convertisseurs installés.

Il est également important d’évaluer l’ensemble du chemin électrique. Un transformateur sélectionné pour des charges non linéaires peut néanmoins être associé à des conducteurs de neutre sous-dimensionnés, à un appareillage de commutation aux caractéristiques inadaptées, à un filtrage insuffisant ou à des réglages de protection ne reflétant pas la forme d’onde réelle. Pour les installations comportant une part importante d’électronique de puissance, une analyse de la qualité de l’énergie avant l’approvisionnement est généralement moins coûteuse que la correction de surchauffes ou de déclenchements intempestifs après la mise en service.

Vérifiez la tension, l’impédance et le niveau de défaut en plus des kVA

Deux transformateurs ayant la même puissance de 1000 kVA peuvent se comporter très différemment dans un système de distribution industriel. Les tensions primaire et secondaire doivent correspondre à l’architecture de distribution du réseau public ou de l’usine, mais le choix de tension n’est qu’un début. L’impédance a des conséquences directes sur le courant de défaut, la régulation de tension, le fonctionnement en parallèle et les performances au démarrage des moteurs.

Une impédance de transformateur plus élevée limite généralement le courant de défaut secondaire disponible, ce qui peut simplifier certaines exigences de tenue des équipements. Toutefois, elle peut aussi entraîner une chute de tension plus importante lors du démarrage de gros moteurs ou de variations rapides de charge. Une impédance plus faible peut améliorer le maintien de la tension, mais accroître le niveau de défaut au-delà des caractéristiques des disjoncteurs, tableaux, câbles ou jeux de barres en aval. La valeur correcte résulte d’une décision de coordination, et non d’un paramètre par défaut de catalogue.

Pour un transformateur triphasé de 1000 kVA, le courant secondaire à pleine charge doit également être calculé à partir de la tension secondaire réelle :

Courant à pleine charge = 1000,000 / (1.732 × tension secondaire entre phases)

À 480 V, le résultat est d’environ 1,203 A. Ce chiffre a des conséquences pratiques. Il affecte la taille et la configuration du jeu de barres secondaire, des ensembles de câbles, des disjoncteurs principaux, des équipements de comptage et de la capacité disponible des tableaux. Le choix d’un transformateur ne peut être séparé de l’équipement physique de distribution qui doit transporter et interrompre le courant résultant.

Les calculs de court-circuit et la coordination des protections doivent être réalisés avant de finaliser l’impédance et la configuration des dispositifs de protection. L’examen doit inclure les données de source du réseau public, la contribution des groupes électrogènes le cas échéant, la contribution des moteurs, les pouvoirs de coupure des équipements en aval, la méthode de mise à la terre et les exigences de sélectivité pour les procédés critiques.

L’environnement d’installation peut déterminer le choix entre un local, une dalle et une configuration différente

L’emplacement du transformateur modifie la spécification. Les installations intérieures de type sec et à liquide isolant ont chacune des exigences distinctes en matière de dégagement, de protection incendie, de ventilation, de bruit, d’accès pour l’inspection et de conformité aux réglementations locales. Les unités extérieures doivent prendre en compte l’exposition à la corrosion, le risque d’inondation, la sécurité, le drainage, l’ensoleillement, les conditions sismiques lorsqu’elles sont pertinentes, ainsi que la praticité du raccordement des câbles et de la maintenance.

Pour les usines de taille moyenne, les parcs logistiques, les points de raccordement des énergies renouvelables et les installations nécessitant une distribution extérieure compacte, une configuration montée sur socle peut être évaluée dans le cadre d’une architecture de système plus large. Par exemple, unesous-station montée sur socle de type américain est disponible dans des configurations destinées à des applications telles que la distribution d’usine, le service élévateur photovoltaïque et les infrastructures commerciales critiques. Sa pertinence dans une décision relative à 1000 kVA ne tient pas au fait qu’une unité de 750 kVA remplace la capacité requise, mais au fait qu’elle illustre la nécessité d’évaluer ensemble la protection de l’enveloppe, la plage de tension, la configuration du réseau et l’environnement de service, plutôt que de traiter le transformateur comme un composant isolé.

Les déclarations de produit publiées, telles que les niveaux de rendement, la protection contre les pénétrations, le type d’huile ou la conformité aux normes, doivent être traduites en exigences de soumission spécifiques au projet. L’indication qu’une enveloppe est IP54 ou NEMA 3R, par exemple, n’élimine pas la nécessité d’évaluer l’exposition réelle du site, le chemin de ventilation, la cote d’inondation et le contrôle d’accès. De même, une norme revendiquée doit être vérifiée au regard des rapports d’essais requis, des données de plaque signalétique et de la juridiction applicable avant acceptation.

Prévoyez une marge pour la croissance connue, et non pour la seule incertitude

La capacité future est une raison légitime de sélectionner un transformateur de 1000 kVA même lorsque la demande mesurée actuelle est plus faible. Le problème survient lorsque l’extension est utilisée comme justification vague d’une capacité excessive sans examiner sa probabilité, son calendrier et les caractéristiques de sa charge.

Un exercice de planification utile répartit les charges futures en trois catégories : les ajouts contractés ou approuvés, les ajouts opérationnels probables et les possibilités non engagées. Les charges approuvées doivent être incluses dans le scénario de base. Les ajouts probables peuvent justifier une marge définie ou une disposition de distribution progressive. Les possibilités non engagées sont mieux gérées au moyen de réservations d’espace, de départs en attente, de jeux de barres sectionnés ou d’un emplacement prévu pour un second transformateur que par un surdimensionnement indéfini.

Les évaluateurs doivent également tenir compte du coût des pertes du transformateur sur le profil d’exploitation prévu. Une unité surdimensionnée peut réduire les pertes en charge à forte demande, mais elle peut imposer des pertes à vide plus élevées pendant chaque heure de mise sous tension. La décision économique dépend du facteur de charge, du prix de l’énergie, des heures de fonctionnement, des garanties de pertes et de la durée de vie attendue de l’actif. Les fournisseurs doivent fournir les valeurs garanties de pertes à vide et de pertes en charge, avec une base d’essai clairement indiquée, afin que les alternatives puissent être comparées sur la base du coût total plutôt que du seul prix d’achat.

Les documents d’approvisionnement doivent demander des preuves, et non de vagues assurances

Une demande de prix techniquement solide définit clairement le service électrique et environnemental afin que les offres puissent être comparées. Au minimum, elle doit indiquer les kVA nominaux, les tensions primaire et secondaire, la fréquence, le groupe vectoriel ou le raccordement des enroulements le cas échéant, la cible ou la plage d’impédance, le type de refroidissement, les exigences de prises, les exigences d’isolation et d’échauffement, les conditions ambiantes du site, l’altitude, les conditions d’enveloppe ou d’installation, le service harmonique, les accessoires requis et les normes applicables.

Pour les projets industriels, il est également raisonnable de demander la documentation des essais de routine, les pertes garanties, les plans d’encombrement, la configuration des bornes, les données acoustiques lorsque cela est pertinent, les options de protection et de surveillance, les limites de transport et le délai de fabrication. Lorsque le transformateur alimente un procédé critique, l’acheteur doit préciser les attentes en matière de pièces de rechange, l’étendue de la garantie, les modalités d’intervention et la disponibilité d’une assistance locale à la mise en service.

L’examen de la qualité doit aller au-delà des certificats. Les systèmes qualité fondés sur ISO et les certifications de produits peuvent être des indicateurs utiles, mais ils ne remplacent pas l’examen de la conception réelle, des procès-verbaux d’essais, de la traçabilité des matériaux et du processus d’inspection en usine pour l’unité commandée. Pour les projets à risque plus élevé, un essai avec témoin ou une inspection par un tiers peut être justifié, notamment lorsque le délai de remplacement exposerait la production à un arrêt prolongé.

Une règle de décision pratique pour l’option 1000 kVA

Un transformateur de 1000 kVA est généralement un candidat crédible lorsque la demande continue validée, ajustée en fonction du facteur de puissance réel et des conditions du site, laisse une marge thermique et opérationnelle suffisante ; lorsque les pertes harmoniques ont été traitées ; lorsque l’impédance répond à la fois aux besoins de performance des moteurs et aux limites de niveau de défaut des équipements ; et lorsque la croissance future est suffisamment réelle pour justifier la capacité installée.

Ce n’est pas un choix judicieux simplement parce que le total des charges connectées est proche de 1000 kVA, parce qu’un projet concurrent utilisait cette puissance ou parce qu’il semble plus sûr d’acheter la plus grande unité disponible dans une tranche budgétaire. À l’inverse, il ne doit pas être écarté simplement parce que la charge normale est inférieure à la puissance nominale. La décision dépend de la courbe de demande et des contraintes qui l’entourent.

Avant d’émettre un bon de commande, la vérification finale la plus solide consiste en une courte revue de conception réunissant l’étude de charge, l’évaluation harmonique, le calcul de court-circuit, l’étude de coordination des protections, les données environnementales du site et la soumission du fournisseur. Lorsque ces éléments concordent, la puissance du transformateur devient une décision d’ingénierie justifiable plutôt qu’un chiffre choisi par confort.
