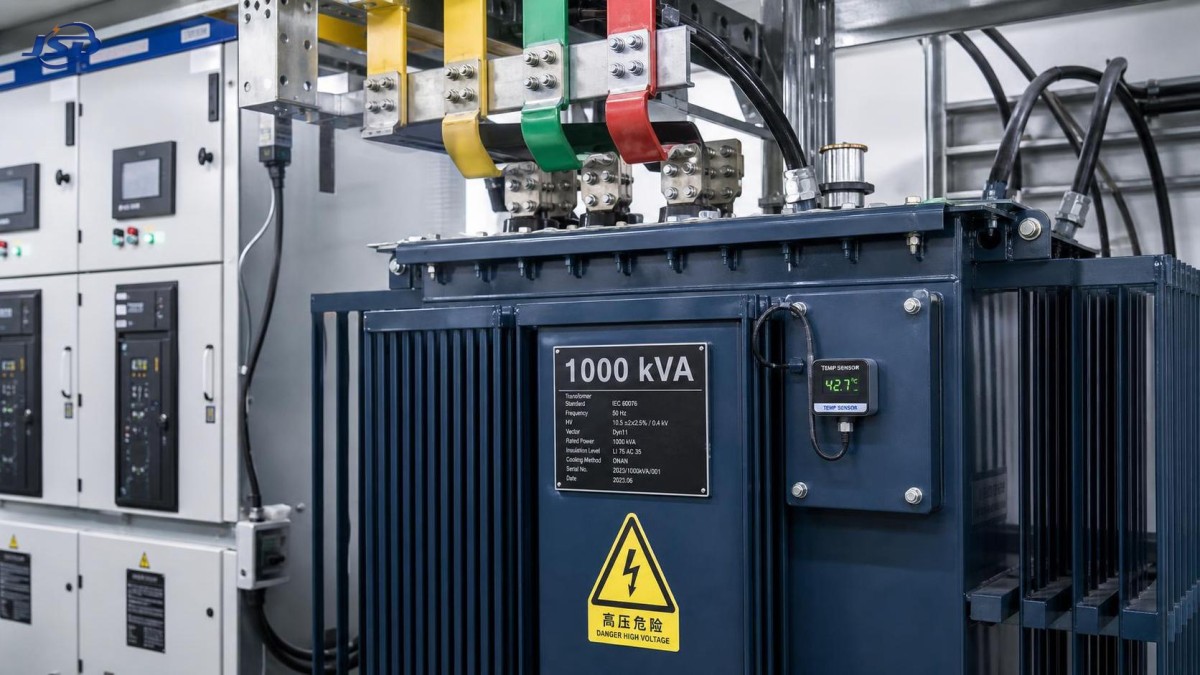

Como dimensionar um transformador de 1000 kVA para cargas industriais contínuas

Comece pelo perfil operacional, não pela placa de identificação de 1000 kVA

Um transformador de 1000 kVA é frequentemente tratado como uma escolha simples de capacidade: somam-se as cargas conectadas de motores, aquecimento, processo, iluminação e auxiliares, e então seleciona-se um transformador com classificação correspondente ou ligeiramente superior. Para operação industrial contínua, essa abordagem é incompleta e pode resultar em uma instalação superdimensionada e dispendiosa ou em um transformador que opera quente, envelhece precocemente e deixa pouca margem para mudanças operacionais.

A questão técnica não é simplesmente se a instalação possui 1000 kVA de equipamentos conectados. É se o perfil de carga esperado, a qualidade de energia, as condições ambientais e o plano operacional futuro permitem que um transformador de 1000 kVA suporte a demanda necessária com confiabilidade durante sua vida útil prevista.

Essa distinção é importante em plantas com produção 24 horas, alta concentração de motores, acionamentos de frequência variável (VFDs), retificadores, sistemas de soldagem ou cargas de processo sazonais. Um transformador pode parecer aceitável em um cálculo de carga pontual, mas ainda enfrentar estresse térmico excessivo quando a unidade entra em operação contínua. Portanto, os avaliadores técnicos devem tratar o dimensionamento do transformador como uma decisão de sistema que envolve comportamento da carga, coordenação de proteção, restrições do local e facilidade de manutenção.

Converta a lista de cargas em um modelo de demanda confiável

O ponto de partida é uma programação de cargas, mas o total de kW conectados é apenas matéria-prima. Cada carga significativa deve ser classificada pelo padrão de operação: contínua, intermitente, cíclica, reserva ou futura. Um compressor operando em dois turnos, um forno mantido em temperatura e um motor grande que parte apenas algumas vezes por dia não devem ser avaliados com a mesma premissa de demanda.

Para sistemas trifásicos, a potência aparente é determinada pela potência ativa e pelo fator de potência:

kVA = kW / fator de potência

Se uma instalação industrial tiver uma demanda operacional medida ou prevista de 720 kW com fator de potência de 0.90, a demanda aparente básica será de 800 kVA. No papel, isso deixa 200 kVA abaixo da classificação de 1000 kVA. Se essa margem é suficiente depende de condições que a fórmula básica não mostra: por quanto tempo a condição de 800 kVA dura, se o fator de potência cai em cargas parciais de processo, se cargas não lineares aumentam as perdas e se o transformador é instalado em um ambiente que limita o resfriamento.

Quando há dados elétricos históricos, dados por intervalos são mais valiosos do que uma estimativa de projeto. Idealmente, os avaliadores devem analisar dados de demanda em intervalos de pelo menos 15 minutos em períodos representativos de produção, incluindo as condições sazonais de temperatura ambiente mais elevadas e os modos de operação. O resultado útil não é apenas o pico isolado. É uma visão da carga base, do pico normal, da duração do pico, da taxa de variação e da coincidência dos principais equipamentos.

• Demanda contínua: Identifique as cargas que devem operar por várias horas ou continuamente. Esta é a principal carga térmica.
• Demanda coincidente: Determine quais cargas podem operar ao mesmo tempo na produção real, e não apenas em uma lista teórica de equipamentos.
• Eventos de partida e corrente de energização: Partidas de motores e energização do transformador podem não determinar os kVA em regime permanente, mas afetam a queda de tensão e o projeto de proteção.
• Operação de contingência: Considere se a unidade deve alimentar outro alimentador, um transformador em bypass ou a operação de produção em emergência.
• Carga de expansão: Separe a expansão confirmada do crescimento especulativo. Ambos importam, mas não devem receber o mesmo peso no projeto.

Uma falha comum é aplicar um fator de diversidade genérico a uma planta de processo sem verificá-lo em relação à sequência de produção. A diversidade é válida somente quando a lógica operacional comprova que as cargas não coincidirão. Em uma planta onde várias linhas de produção podem operar simultaneamente para atender à demanda, uma premissa generosa de diversidade pode transformar uma seleção de transformador aparentemente conservadora em uma instalação limitada desde o primeiro ano.

O que a carga contínua realmente significa para a capacidade do transformador

Uma classificação de placa está vinculada a condições de projeto definidas, incluindo premissas de elevação de temperatura e condições de resfriamento. Ela não deve ser interpretada como uma garantia incondicional de que o transformador pode operar exatamente com essa carga sob qualquer temperatura ambiente, configuração de invólucro, perfil harmônico e condição de manutenção.

Para um transformador convencional de 1000 kVA, a operação sustentada próxima à classificação nominal pode ser totalmente adequada quando a base de classificação do fabricante corresponde às condições do local. Porém, os avaliadores técnicos devem evitar uma regra simplista de que um transformador deve sempre operar a 70% ou 80% da placa. Essa regra pode levar a um custo de capital desnecessariamente alto, maiores perdas em vazio, equipamentos de manobra maiores e uma instalação geral menos eficiente na carga normal.

A melhor pergunta é: qual carga este projeto específico pode suportar continuamente no local real, mantendo uma margem térmica e uma vida útil do isolamento aceitáveis? A resposta exige os dados de perdas garantidas pelo fornecedor, o projeto de elevação de temperatura, o método de resfriamento, as premissas de temperatura ambiente e a norma aplicável. Os requisitos podem se basear na IEC 60076 ou na família IEEE C57, entre outras especificações locais aplicáveis; a edição exata, o código de rede e os requisitos do cliente devem ser confirmados para o projeto.

A carga contínua próxima à placa merece análise mais detalhada quando qualquer uma das seguintes condições se aplica:

• Temperatura ambiente elevada, exposição solar, ventilação restrita ou sala de transformador fechada.
• Altitude elevada, em que a menor densidade do ar pode afetar o desempenho de resfriamento.
• Corrente harmônica significativa proveniente de VFDs, sistemas UPS, fornos a arco, carregadores de bateria ou equipamentos de produção com eletrônica de potência.
• Ciclos frequentes de sobrecarga, partidas repetidas de motores grandes ou demanda de processo altamente flutuante.
• Necessidade de capacidade operacional N-1, em que um transformador pode transportar temporariamente a carga normalmente compartilhada por outro.
• Acesso limitado para manutenção que possa atrasar testes de óleo, inspeção do sistema de resfriamento ou investigação de falhas.

Nesses casos, a resposta correta não é automaticamente passar para o próximo tamanho padrão. Pode ser especificar um projeto adequado a harmônicos, revisar o sequenciamento de cargas, melhorar a ventilação, instalar correção de fator de potência ou mitigação de harmônicos, ou dividir as cargas críticas entre transformadores. A capacidade é apenas uma parte da solução térmica e de confiabilidade.

Os harmônicos podem consumir a margem que o cálculo de kVA parece fornecer

Cargas não lineares mudaram a discussão sobre dimensionamento em muitas instalações industriais. Um VFD não consome simplesmente uma corrente senoidal limpa no kVA calculado. Correntes harmônicas podem aumentar as perdas por correntes parasitas e perdas dispersas nos enrolamentos e nas partes estruturais do transformador, criando aquecimento adicional que não é visível em uma conversão básica de kW para kVA.

A avaliação correta começa pelo tipo de carga e pelo espectro harmônico esperado. A distorção harmônica total de corrente é útil, mas não é o único critério, pois diferentes ordens harmônicas afetam as perdas do transformador de maneiras distintas. Os fornecedores podem oferecer uma unidade padrão desclassificada ou um transformador especificamente projetado para operação com harmônicos. A abordagem necessária deve basear-se em dados medidos, em um estudo de engenharia ou em uma previsão justificável dos acionamentos e conversores instalados.

Também é importante avaliar todo o caminho elétrico. Um transformador selecionado para cargas não lineares ainda pode ser combinado com condutores de neutro subdimensionados, classificações inadequadas de equipamentos de manobra, filtragem insuficiente ou ajustes de proteção que não refletem a forma de onda real. Para instalações com eletrônica de potência substancial, uma análise de qualidade de energia antes da aquisição geralmente custa menos do que corrigir superaquecimento ou desarmes indevidos após o comissionamento.

Verifique tensão, impedância e capacidade de falta juntamente com os kVA

Dois transformadores com a mesma classificação de 1000 kVA podem comportar-se de forma muito diferente em um sistema de distribuição industrial. As tensões primária e secundária devem corresponder à arquitetura de distribuição da concessionária ou da planta, mas a seleção de tensão é apenas o começo. A impedância tem consequências diretas para a corrente de falta, a regulação de tensão, a operação em paralelo e o desempenho na partida de motores.

Uma impedância maior do transformador geralmente limita a corrente de falta secundária disponível, o que pode simplificar alguns requisitos de capacidade dos equipamentos. No entanto, também pode produzir uma queda de tensão maior durante partidas de motores grandes ou mudanças rápidas de carga. Uma impedância menor pode melhorar o suporte de tensão, mas pode aumentar a capacidade de falta além das classificações de disjuntores, painéis, cabos ou barramentos a jusante. O valor correto é uma decisão de coordenação, não um padrão de catálogo.

Para um transformador trifásico de 1000 kVA, a corrente de plena carga no secundário também deve ser calculada a partir da tensão secundária real:

Corrente de plena carga = 1000,000 / (1.732 × tensão de linha secundária)

A 480 V, o resultado é aproximadamente 1,203 A. Esse valor tem consequências práticas. Ele afeta o tamanho e a disposição do barramento secundário, conjuntos de cabos, disjuntores principais, equipamentos de medição e capacidade disponível dos painéis. A seleção de um transformador não pode ser separada do equipamento físico de distribuição que deve conduzir e interromper a corrente resultante.

Os cálculos de curto-circuito e a coordenação de proteção devem ser concluídos antes de finalizar a impedância e a disposição dos dispositivos de proteção. A análise deve incluir dados da fonte da concessionária, contribuição de geradores quando presentes, contribuição de motores, classificações de interrupção dos equipamentos a jusante, método de aterramento e requisitos de coordenação seletiva para processos críticos.

O ambiente de instalação pode decidir entre uma sala, uma base e uma configuração diferente

A localização do transformador altera a especificação. As instalações internas do tipo seco e preenchidas com líquido possuem requisitos distintos de afastamento, proteção contra incêndio, ventilação, ruído, acesso para inspeção e conformidade com códigos locais. Unidades externas devem considerar exposição à corrosão, risco de inundação, segurança, drenagem, luz solar, condições sísmicas quando relevantes e a praticidade da terminação de cabos e da manutenção.

Para fábricas de porte médio, parques logísticos, pontos de interligação de energia renovável e instalações que necessitam de distribuição externa compacta, uma configuração montada em base pode ser avaliada como parte da arquitetura mais ampla do sistema. Por exemplo, umaSubestação montada em base do tipo americano está disponível em configurações destinadas a aplicações como distribuição fabril, serviço elevador fotovoltaico e infraestrutura comercial crítica. Sua relevância para uma decisão de 1000 kVA não é que uma unidade de 750 kVA substitua a capacidade necessária, mas que ilustra a necessidade de avaliar conjuntamente a proteção do invólucro, a faixa de tensão, a configuração da rede e o ambiente de serviço, em vez de tratar o transformador como um componente isolado.

As alegações de produto publicadas, como níveis de eficiência, proteção contra ingresso, tipo de óleo ou conformidade com normas, devem ser convertidas em requisitos específicos de documentação do projeto. Uma declaração de que um invólucro é IP54 ou NEMA 3R, por exemplo, não elimina a necessidade de avaliar a exposição real do local, o caminho de ventilação, a cota de inundação e o controle de acesso. Da mesma forma, uma norma declarada deve ser verificada em relação aos relatórios de ensaio exigidos, dados de placa e à jurisdição aplicável antes da aceitação.

Planeje a margem com base no crescimento conhecido, não apenas na incerteza

A capacidade futura é uma razão legítima para selecionar um transformador de 1000 kVA mesmo quando a demanda medida atual é menor. O problema surge quando a expansão é tratada como uma justificativa vaga para capacidade excessiva sem examinar sua probabilidade, cronograma e características de carga.

Um exercício de planejamento útil separa as cargas futuras em três categorias: adições contratadas ou aprovadas, adições operacionais prováveis e possibilidades não comprometidas. As cargas aprovadas devem ser incluídas no caso base. Adições prováveis podem justificar uma margem definida ou provisão de distribuição em fases. Possibilidades não comprometidas são mais bem tratadas por reservas de espaço, derivações de alimentadores, barramento seccionado ou uma posição planejada para um segundo transformador do que por superdimensionamento indefinido.

Os avaliadores também devem considerar o custo das perdas do transformador ao longo do perfil operacional esperado. Uma unidade superdimensionada pode reduzir as perdas em carga sob alta demanda, mas pode impor maiores perdas em vazio a cada hora energizada. A decisão econômica depende do fator de carga, preço da energia, horas de operação, garantias de perdas e vida útil esperada do ativo. Os fornecedores devem fornecer valores garantidos de perdas em vazio e perdas em carga, com a base de ensaio claramente indicada, para que as alternativas possam ser comparadas com base no custo total, e não apenas no preço de compra.

Os documentos de aquisição devem solicitar evidências, não garantias genéricas

Uma solicitação de cotação tecnicamente consistente define claramente o serviço elétrico e ambiental para que as propostas possam ser comparadas. No mínimo, deve indicar os kVA nominais, tensão primária e secundária, frequência, grupo vetorial ou conexão dos enrolamentos quando aplicável, impedância-alvo ou faixa, tipo de resfriamento, requisitos de taps, requisitos de isolamento e elevação de temperatura, condições de temperatura ambiente do local, altitude, condições de invólucro ou instalação, operação com harmônicos, acessórios necessários e normas aplicáveis.

Para projetos industriais, também é razoável solicitar documentação de ensaios de rotina, perdas garantidas, desenhos dimensionais, disposição dos terminais, dados de ruído quando relevantes, opções de proteção e monitoramento, limites de transporte e prazo de fabricação. Quando o transformador atende a um processo crítico, o comprador deve esclarecer as expectativas relativas a peças sobressalentes, escopo da garantia, acordos de resposta e disponibilidade de suporte local para comissionamento.

A análise de qualidade deve ir além dos certificados. Sistemas de qualidade baseados em ISO e certificações de produto podem ser indicadores úteis, mas não substituem a análise do projeto real, registros de ensaio, rastreabilidade de materiais e processo de inspeção de fábrica da unidade solicitada. Para projetos de maior risco, um ensaio acompanhado ou inspeção por terceiros pode ser justificado, especialmente quando o prazo de reposição exporia a produção a uma interrupção prolongada.

Uma regra prática de decisão para a opção de 1000 kVA

Um transformador de 1000 kVA geralmente é um candidato confiável quando a demanda contínua validada, ajustada ao fator de potência real e às condições do local, deixa margem térmica e operacional suficiente; quando as perdas harmônicas foram tratadas; quando a impedância suporta tanto o desempenho dos motores quanto os limites de capacidade de falta dos equipamentos; e quando o crescimento futuro é suficientemente real para justificar a capacidade instalada.

Não é uma escolha adequada apenas porque o total de carga conectada está próximo de 1000 kVA, porque o projeto de um concorrente utilizou essa classificação ou porque parece mais seguro comprar a maior unidade disponível dentro de uma faixa de orçamento. Por outro lado, não deve ser rejeitado simplesmente porque a carga normal está abaixo da placa. A decisão depende da curva de demanda e das restrições que a cercam.

Antes de emitir um pedido de compra, a verificação final mais sólida é uma breve análise de projeto que reúna o estudo de carga, a avaliação de harmônicos, o cálculo de curto-circuito, o estudo de coordenação de proteção, os dados ambientais do local e a documentação do fornecedor. Quando essas informações concordam, a classificação do transformador torna-se uma decisão de engenharia justificável, e não um número escolhido por segurança.
