Требуется ли трансформатору мощностью 500 кВА принудительное охлаждение в жарком климате?

Нуждается ли трансформатор мощностью 500 кВА в принудительном охлаждении в жарком климате?

Трансформатор мощностью 500 кВА не требует принудительного охлаждения автоматически только потому, что он эксплуатируется в жарком климате. Многие устройства рассчитаны на работу при номинальной нагрузке с естественным охлаждением при условии, что температура окружающей среды, схема установки, система изоляции и режим нагрузки соответствуют условиям, указанным на паспортной табличке и в применимом стандарте проектирования.

Тем не менее высокая температура окружающей среды быстро сокращает тепловой запас. Трансформатор, который уверенно работает при нагрузке 60% на открытом воздухе в умеренном климате, может иметь высокую температуру масла или обмоток при установке под прямыми солнечными лучами, внутри плохо вентилируемого кожуха или рядом с другим тепловыделяющим оборудованием. Для эксплуатирующей организации практический вопрос заключается не только в том, имеет ли трансформатор номинал 500 кВА. Важно, способен ли установленный трансформатор рассеивать тепло, создаваемое его фактическими потерями, в наихудших условиях эксплуатации на объекте.

Принудительное охлаждение может быть полезным решением, однако его не следует рассматривать как средство устранения проблемы недостаточно мощного трансформатора, перекрытого воздушного потока, перегруженной цепи или ненадлежащего технического обслуживания. Установка вентиляторов без понимания тепловой проблемы часто создает новую зависимость: трансформатору теперь необходимы надежная система управления вентиляторами, вспомогательное питание, логика сигнализации и план технического обслуживания.

Почему нагрев становится более критичным при 500 кВА

Нагрев трансформатора в основном обусловлен потерями холостого хода в сердечнике и потерями нагрузки в обмотках. Потери в сердечнике существуют всякий раз, когда трансформатор находится под напряжением. Потери в обмотках значительно возрастают с увеличением тока нагрузки, поэтому трансформатор, работающий близко к номинальной мощности, выделяет гораздо больше тепла, чем устройство с умеренной и стабильной нагрузкой.

Температура окружающей среды имеет значение, поскольку охлаждение зависит от разности температур между трансформатором и окружающим воздухом. Когда наружный воздух уже горячий, бак, радиаторы, охлаждающие каналы или кожух имеют меньшую способность отдавать тепло. Прямое солнечное воздействие может повысить локальную температуру поверхности выше заявленной метеорологической температуры, особенно у трансформаторов на опорах, установок на крыше и компактных подстанций с ограниченным затенением.

В масляном трансформаторе мощностью 500 кВА тепло обычно передается от изоляции обмоток к маслу, через бак или радиаторы, а затем в окружающий воздух. В сухом трансформаторе тепло отводится непосредственно за счет циркуляции воздуха вокруг обмоток и поверхностей сердечника. Принцип охлаждения различается, но эксплуатационная проблема остается одинаковой: горячий воздух должен иметь возможность покидать зону трансформатора, а не циркулировать вокруг него.

Эксплуатирующим организациям также следует помнить, что мощность на паспортной табличке не является универсальным показателем «безопасной работы при любой температуре». Номинальные характеристики трансформатора связаны с определенными условиями эксплуатации. Фактически допустимая нагрузка может потребовать пересмотра, если на объекте наблюдаются необычно высокая средняя температура окружающей среды, высокие суточные пики, влияние высоты над уровнем моря, ограниченная вентиляция, гармоническая нагрузка или частые циклы перегрузки.

Естественного охлаждения часто достаточно — при правильных условиях

Естественного охлаждения обычно достаточно, если трансформатор был выбран с учетом местного климата, вокруг его охлаждающих поверхностей обеспечена свободная циркуляция воздуха и он не работает непрерывно близко к своему тепловому пределу. Правильно подобранный масляный распределительный трансформатор с естественной циркуляцией масла и естественным воздушным охлаждением может вообще не нуждаться в вентиляторах. Это обычно встречается там, где нагрузка имеет заметные суточные колебания, а не постоянный профиль полной нагрузки.

Различие между дневным пиком и постоянной нагрузкой важно. Устройство мощностью 500 кВА, питающее насосы, коммерческое холодильное оборудование или промышленное оборудование, может испытывать резкие дневные пики. Если эти пики кратковременны и трансформатор успевает остыть, естественное охлаждение может оставаться приемлемым. Устройство, работающее при 90–100% номинальной мощности в течение жарких дневных и вечерних часов, требует более тщательной оценки, даже если защита еще не срабатывала.

Естественное охлаждение также лучше всего работает, когда при установке реально обеспечено необходимое пространство. Радиаторам нужен свободный поток воздуха. Вентиляционные жалюзи должны быть очищены от пыли, листьев, упаковочных материалов и складируемых предметов. Трансформатор, размещенный в небольшом кирпичном помещении, может находиться в более сложных условиях охлаждения, чем аналогичный трансформатор, установленный снаружи, даже если помещение защищает его от солнечного света.

Когда следует рассмотреть принудительное охлаждение

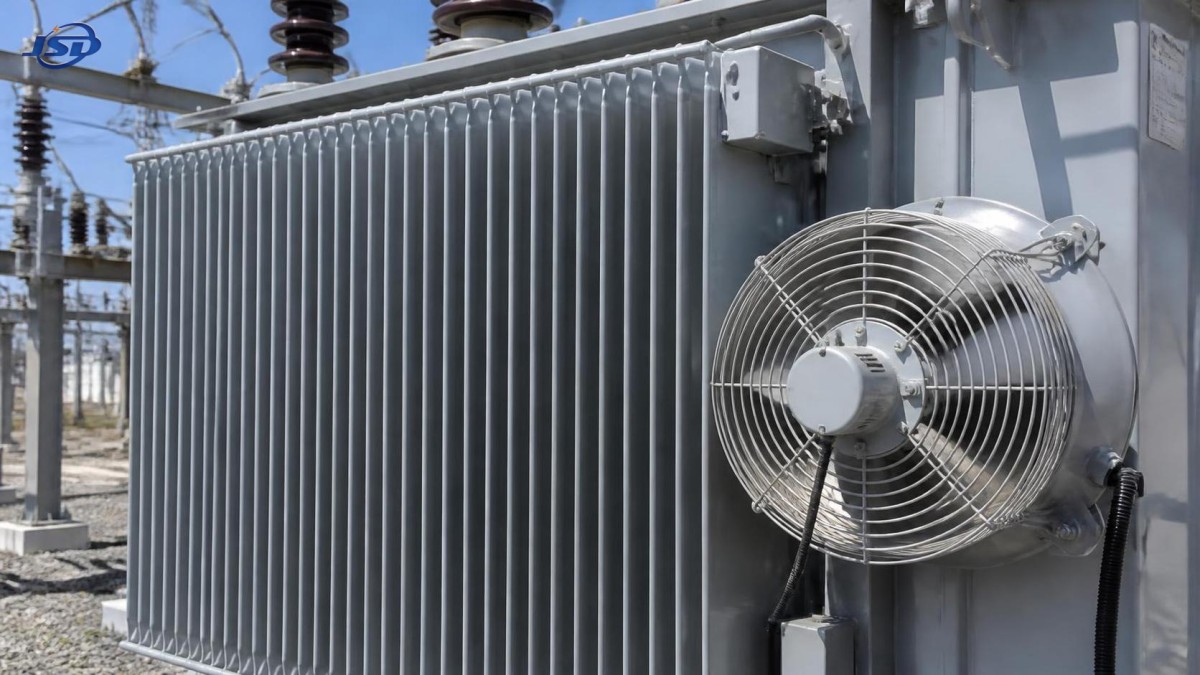

Принудительное охлаждение стоит рассматривать, когда измерения температуры показывают, что естественное охлаждение больше не обеспечивает достаточного запаса, либо когда ожидается изменение режима эксплуатации. Для масляных конструкций это может включать вентиляторы принудительного обдува радиаторов, часто обозначаемые такими системами охлаждения, как ONAF, если трансформатор рассчитан на такую схему. Для сухих трансформаторов принудительное воздушное охлаждение обычно предусматривает вентиляторы, увеличивающие поток воздуха через катушку и кожух.

Модернизацию системы охлаждения целесообразно изучить при наличии одного или нескольких следующих условий:

• Трансформатор длительное время работает с высокой нагрузкой в самый жаркий сезон.
• Показания температуры верхних слоев масла, температуры обмоток или температуры внутри кожуха имеют тенденцию к росту выше ожидаемого рабочего диапазона.
• Охлаждающие поверхности находятся под прямыми солнечными лучами, и нет практической возможности обеспечить затенение или улучшить естественную циркуляцию воздуха.
• Трансформатор установлен в помещении, киоске или на площадке оборудования, где горячий воздух рециркулирует.
• Ожидается, что будущий спрос повысит нагрузку выше первоначального проектного предположения.
• Гармоники, несимметрия напряжения или низкое качество электроэнергии вызывают дополнительный нагрев, который обычные показатели нагрузки в кВА не отражают.

Вентиляторная система должна быть частью утвержденного теплового проекта трансформатора. Не рекомендуется подбирать вентиляторы только по физическим размерам или предполагать, что любой воздушный поток безопасно увеличит мощность. Производитель должен подтвердить допустимую нагрузку, температуры управления, расположение датчиков, режим работы вентиляторов, требования к защите, а также возможность работы вводов, выводов, ответвлений и системы изоляции в предлагаемых условиях.

Проверьте установку перед заказом вентиляторов

При поиске неисправностей в жарком климате плохие условия установки часто проще и дешевле исправить, чем добавлять принудительное охлаждение. Начните с основных физических проверок. Достаточно ли свободного пространства вокруг бака или кожуха? Чисты ли ребра радиаторов? Расположены ли вентиляционные отверстия так, чтобы горячий выходящий воздух не засасывался обратно во входную сторону? Не ограничили ли поток воздуха озеленение, стена, кабельный лоток или добавленное позднее оборудование?

Для наружных трансформаторов навес может уменьшить нагрев от солнечного излучения, однако любой навес должен быть тщательно спроектирован. Крыша, расположенная слишком близко к баку, может удерживать горячий воздух и ухудшать ситуацию. Несущая конструкция также должна обеспечивать безопасные электрические расстояния и доступ для осмотра, подъема, отбора проб масла, где это применимо, и аварийных работ.

Внутренние установки требуют особого внимания к вентиляции помещения. Недостаточно иметь жалюзи в двери, если оба отверстия забирают и выбрасывают воздух в одну и ту же застойную зону. Эффективная схема создает реальный путь для поступления более холодного воздуха снизу и выхода более теплого воздуха сверху без короткого замыкания воздушного потока. В пыльных сельскохозяйственных или промышленных районах могут потребоваться фильтры, однако они нуждаются в регулярной проверке, поскольку засоренный фильтр может стать препятствием для охлаждения.

Оборудование, установленное на опорах, имеет иной набор компромиссов. Оно выигрывает от свободной циркуляции окружающего воздуха, но может подвергаться интенсивному солнечному излучению и быть сложным для постоянного контроля. В сельских и пригородных распределительных сетях компактные масляные устройства часто выбирают благодаря удобству монтажа и надежной эксплуатации. Например, однофазный масляный трансформатор для установки на опоре доступен в мощностях до 500 кВА и предназначен для распределительных применений, таких как сельскохозяйственное производство, гражданские здания, сельские или городские сети. Его пригодность для жаркой площадки по-прежнему зависит от окончательной конфигурации напряжения, схемы монтажа, профиля нагрузки и подтвержденного режима охлаждения, а не только от мощности.

Используйте записи температуры и нагрузки, а не предположения

Наиболее обоснованное решение оператора основывается на данных трендов, собранных в период наиболее высокой температуры и наибольшей нагрузки. Регистрируйте нагрузку трансформатора, температуру окружающей среды, температуру масла при ее наличии, индикацию температуры обмоток при ее наличии и состояние работы вентиляторов. Одно высокое показание после необычного события менее информативно, чем закономерность, наблюдаемая в течение нескольких дней.

Инфракрасная диагностика может помочь выявить аномальные соединения, неравномерную температуру радиаторов или локальный нагрев, однако ее результаты следует интерпретировать осторожно. Температура поверхности не равна температуре наиболее горячей точки обмотки. Тепловое изображение является хорошим средством первичного контроля; оно не заменяет установленные для трансформатора температурные пределы, внутренние датчики, электрические испытания или рекомендации производителя.

Для масляного трансформатора повышение температуры масла при нормальной нагрузке может указывать на снижение эффективности охлаждения, низкий уровень масла, засорение радиатора, отказ вентилятора при установленной вентиляторной системе или условия окружающей среды, отличающиеся от первоначальных проектных параметров. Если высокая температура возникает только при большом токе, проблема может заключаться в нагрузке, содержании гармоник, ослабленных соединениях или сочетании факторов.

Не следует упускать из виду качество напряжения. Гармонические токи могут увеличивать потери от вихревых токов и добавочные потери, особенно в проводниках и конструктивных элементах. Трансформатор может казаться слабо нагруженным, если оценивать его только по базовым показателям кВА, в то время как искажение формы сигнала добавляет тепла. Если существенны нелинейные нагрузки, такие как приводы с регулируемой скоростью, выпрямители, оборудование для обработки данных или крупные LED-установки, перед выводом о том, что единственной проблемой является температура окружающей среды, целесообразно провести оценку качества электроэнергии.

Принудительное охлаждение не является бесплатным повышением мощности

Распространенная ошибка — предполагать, что вентиляторы превращают каждый трансформатор с естественным охлаждением в устройство большей мощности. Это не так. Трансформатор, изготовленный и рассчитанный только на естественное охлаждение, не следует эксплуатировать выше утвержденного номинала лишь потому, что были установлены внешние вентиляторы. Тепловое ограничение может находиться внутри обмотки, в соединении вывода, в системе изоляции или в компоненте, для которого дополнительный внешний воздушный поток не дает достаточного эффекта.

Также существует вопрос надежности. Вентиляторы могут выйти из строя, термостатические системы управления могут отклоняться от уставок, а вспомогательные цепи могут лишиться питания. Если принудительное охлаждение необходимо для нормальной эксплуатации, аварийные сигналы и обязанности по техническому обслуживанию должны быть четко определены. Операторы должны знать, какое снижение нагрузки требуется после сигнала неисправности вентилятора и как быстро необходимо восстановить отказавшую группу вентиляторов. Система охлаждения, которой не уделяют внимания до самого жаркого дня года, не обеспечивает надежной защиты.

В некоторых проектах лучшим решением является трансформатор с более высокой мощностью при естественном охлаждении, а не меньшее устройство с постоянной зависимостью от вентиляторов. Это может снизить эксплуатационную сложность и обеспечить лучшую устойчивость при отказах вспомогательного питания. В других проектах, особенно когда высокая нагрузка носит сезонный характер или пространство ограничено, принудительное охлаждение, спроектированное производителем, вполне обоснованно. Правильный выбор определяется эксплуатацией на протяжении жизненного цикла, а не только первоначальной стоимостью оборудования.

Практическое решение для эксплуатации в жарком климате

Прежде чем принимать решение о необходимости принудительного охлаждения трансформатора мощностью 500 кВА, проверьте класс охлаждения по паспортной табличке, номинальные условия окружающей среды, текущий профиль нагрузки, записи температур, путь вентиляции и качество электроэнергии. Изучите соответствующие требования IEC или IEEE/ANSI, указанные для оборудования, вместе с рекомендациями производителя по нагрузке и температуре. Эти документы важнее общего правила, основанного только на климате.

Jinshida Electric Power Technology Co., Ltd. подходит к выбору и применению трансформаторов с учетом специфики конкретного объекта: конструкция оборудования, качество изготовления, характеристики изоляции, условия установки и эксплуатационные данные должны работать совместно. Для операторов непосредственный приоритет проще: поддерживать свободный путь охлаждения, отслеживать тренд, а не отдельное изолированное значение, и рассматривать повышение температуры как условие для проверки до того, как оно приведет к отключению.

В жарком климате естественного охлаждения может быть полностью достаточно для правильно выбранного трансформатора мощностью 500 кВА. Принудительное охлаждение становится необходимым только тогда, когда утвержденная конструкция, фактическая нагрузка и реальные тепловые условия показывают, что естественное рассеивание тепла больше не обеспечивает безопасный эксплуатационный запас.
