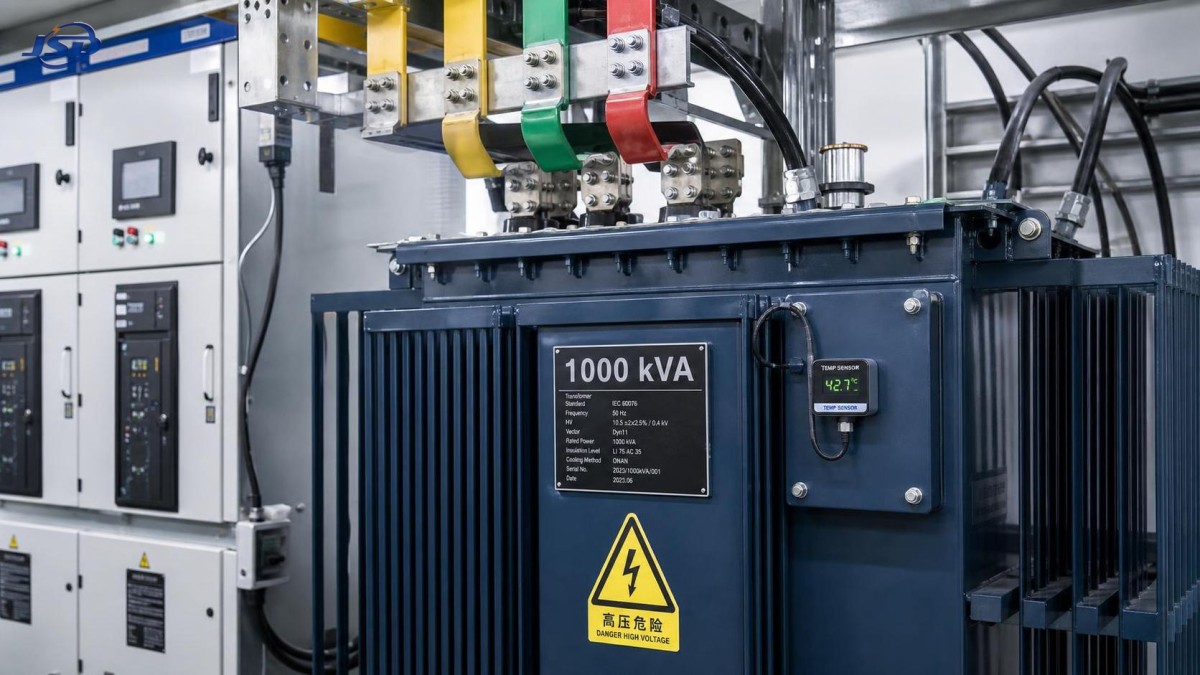

كيفية تحديد سعة محول بقدرة 1000 kVA للأحمال الصناعية المستمرة

ابدأ بملف التشغيل، وليس بلوحة بيانات 1000 kVA

غالبًا ما يُتعامل مع محول بقدرة 1000 kVA باعتباره اختيارًا مباشرًا للسعة: أضف أحمال المحركات والتدفئة والعمليات والإضاءة والأحمال المساعدة المتصلة، ثم اختر محولًا بتصنيف مماثل أو أكبر قليلًا. لكن بالنسبة للتشغيل الصناعي المستمر، فإن هذا النهج غير مكتمل وقد يؤدي إما إلى تركيب كبير الحجم ومكلف أو إلى محول يعمل بدرجات حرارة مرتفعة، ويتقادم مبكرًا، ويترك مجالًا محدودًا للتغييرات التشغيلية.

لا يقتصر السؤال الفني على ما إذا كانت المنشأة تضم معدات متصلة بإجمالي 1000 kVA. بل يتمثل في ما إذا كان ملف الحمل المتوقع، وجودة الطاقة، والظروف البيئية، وخطة التشغيل المستقبلية تسمح لمحول بقدرة 1000 kVA بتحمل الطلب المطلوب بموثوقية طوال عمر الخدمة المقصود.

ويكتسب هذا التمييز أهمية في المنشآت ذات الإنتاج على مدار 24 ساعة، والتركيز العالي للمحركات، ومغيرات التردد المتغيرة (VFDs)، والمقومات، وأنظمة اللحام، أو أحمال العمليات الموسمية. قد يبدو المحول مقبولًا في حساب حمل لمرة واحدة، لكنه قد يواجه إجهادًا حراريًا مفرطًا عندما يستقر الموقع على التشغيل المستمر. لذلك ينبغي للمقيّمين الفنيين التعامل مع تحديد حجم المحول باعتباره قرارًا على مستوى النظام يشمل سلوك الحمل، وتنسيق الحماية، وقيود الموقع، وقابلية الصيانة.

حوّل قائمة الأحمال إلى نموذج طلب موثوق

نقطة البداية هي جدول الأحمال، لكن إجمالي kW المتصل ليس سوى مادة أولية. ينبغي تصنيف كل حمل مهم حسب نمط التشغيل: مستمر، متقطع، دوري، احتياطي، أو مستقبلي. لا ينبغي تقييم ضاغط يعمل لورديتين، وفرن يُحافظ على درجة حرارته، ومحرك كبير لا يبدأ إلا عدة مرات يوميًا، وفق افتراض الطلب نفسه.

بالنسبة للأنظمة ثلاثية الطور، تُحدد القدرة الظاهرية من القدرة الفعلية ومعامل القدرة:

kVA = kW / معامل القدرة

إذا كانت لدى منشأة صناعية حاجة تشغيلية مقاسة أو متوقعة تبلغ 720 kW عند معامل قدرة 0.90، فإن الطلب الظاهري الأساسي هو 800 kVA. نظريًا، يترك ذلك هامش 200 kVA أقل من تصنيف 1000 kVA. وتعتمد كفاية هذا الهامش على ظروف لا تُظهرها المعادلة الأساسية: مدة استمرار حالة 800 kVA، وما إذا كان معامل القدرة ينخفض عند أحمال العمليات الجزئية، وما إذا كانت الأحمال غير الخطية تزيد الفواقد، وما إذا كان المحول مركبًا في بيئة تحد من التبريد.

عند توفر بيانات كهربائية تاريخية، تكون بيانات الفترات الزمنية أكثر قيمة من تقدير التصميم. ومن الناحية المثالية، ينبغي للمقيّمين مراجعة بيانات الطلب بفواصل لا تقل عن 15 دقيقة عبر فترات إنتاج ممثلة، بما في ذلك أعلى درجات الحرارة المحيطة الموسمية وأنماط التشغيل. والنتيجة المفيدة ليست مجرد ذروة واحدة، بل تصور للحمل الأساسي، والذروة العادية، ومدة الذروة، ومعدل التدرج، وتزامن المعدات الرئيسية.

• الطلب المستمر: حدّد الأحمال المتوقع تشغيلها لعدة ساعات أو على مدار الساعة. وهذا هو الواجب الحراري الأساسي.
• الطلب المتزامن: حدّد الأحمال التي يمكن أن تعمل في الوقت نفسه ضمن الإنتاج الفعلي، وليس فقط في قائمة معدات نظرية.
• أحداث البدء وتيار الاندفاع: قد لا تحدد عمليات بدء المحركات وتشغيل المحول قيمة kVA في الحالة المستقرة، لكنها تؤثر في هبوط الجهد وتصميم الحماية.
• واجب الطوارئ: ضع في الاعتبار ما إذا كان يجب على الوحدة دعم مغذٍ آخر أو محول تم تجاوزه أو تشغيل إنتاجي طارئ.
• حمل التوسع: افصل بين التوسع الملتزم به والنمو المتوقع فقط. كلاهما مهم، لكن لا ينبغي منحهما الوزن التصميمي نفسه.

من الأخطاء الشائعة تطبيق معامل تنوع عام على مصنع عمليات دون اختباره مقابل تسلسل الإنتاج. يكون التنوع صحيحًا فقط عندما يثبت منطق التشغيل أن الأحمال لن تتزامن. وفي مصنع يمكن فيه تشغيل عدة خطوط إنتاج في الوقت نفسه لتلبية الطلب، قد يحول افتراض تنوع كبير اختيار محول يبدو متحفظًا إلى تركيب مقيّد منذ السنة الأولى.

ما الذي يعنيه التحميل المستمر فعليًا لسعة المحول

يرتبط تصنيف لوحة البيانات بظروف تصميم محددة، بما في ذلك افتراضات ارتفاع درجة الحرارة وظروف التبريد. ولا ينبغي فهمه على أنه وعد غير مشروط بأن المحول يمكنه العمل عند ذلك الحمل بالضبط تحت كل درجة حرارة محيطة، وترتيب حاوية، وملف توافقيات، وحالة صيانة.

بالنسبة لمحول تقليدي بقدرة 1000 kVA، قد يكون التشغيل المستمر بالقرب من التصنيف الكامل مناسبًا تمامًا عندما يتوافق أساس تصنيف الشركة المصنعة مع ظروف الموقع. لكن ينبغي للمقيّمين الفنيين مقاومة القاعدة المبسطة التي تقضي بضرورة تشغيل المحول دائمًا عند 70% أو 80% من قيمة لوحة البيانات. فقد تؤدي هذه القاعدة إلى تكلفة رأسمالية مرتفعة دون داعٍ، وزيادة فواقد اللاحمل، ومعدات تبديل أكبر، وتركيب إجمالي أقل كفاءة عند الحمل العادي.

السؤال الأفضل هو: ما الحمل الذي يمكن لهذا التصميم المحدد تحمله باستمرار في الموقع الفعلي، مع الحفاظ على هامش حراري مقبول وعمر عزل مناسب؟ تتطلب الإجابة بيانات الفواقد المضمونة من المورد، وتصميم ارتفاع الحرارة، وطريقة التبريد، وافتراضات درجة الحرارة المحيطة، والمعيار المطبق. قد تستند المتطلبات إلى IEC 60076 أو سلسلة IEEE C57، من بين مواصفات محلية أخرى سارية؛ وينبغي تأكيد الإصدار الدقيق، وكود الشبكة، ومتطلبات العميل للمشروع.

يستحق التحميل المستمر القريب من قيمة لوحة البيانات تدقيقًا أكبر عندما ينطبق أي من الظروف التالية:

• ارتفاع درجة الحرارة المحيطة، أو التعرض للشمس، أو محدودية التهوية، أو غرفة محولات مغلقة.
• الارتفاعات العالية، حيث يمكن أن تؤثر كثافة الهواء المنخفضة في أداء التبريد.
• تيار توافقي كبير ناتج عن VFDs أو أنظمة UPS أو أفران القوس أو شواحن البطاريات أو معدات الإنتاج الإلكترونية للطاقة.
• دورات حمل زائد متكررة، أو عمليات بدء متكررة لمحركات كبيرة، أو طلب عمليات شديد التقلب.
• الحاجة إلى قدرة تشغيل N-1، حيث قد يحمل أحد المحولات مؤقتًا حملًا يتقاسمه عادةً محول آخر.
• محدودية الوصول للصيانة بما قد يؤخر اختبار الزيت أو فحص نظام التبريد أو التحقيق في الأعطال.

في هذه الحالات، لا تتمثل الاستجابة الصحيحة تلقائيًا في الانتقال إلى المقاس القياسي التالي. فقد تكون في تحديد تصميم قادر على تحمل التوافقيات، أو مراجعة تسلسل الأحمال، أو تحسين التهوية، أو تركيب تصحيح معامل القدرة أو تخفيف التوافقيات، أو توزيع الأحمال الحرجة بين المحولات. السعة ليست سوى جزء واحد من حل الحرارة والموثوقية.

يمكن للتوافقيات أن تستهلك الهامش الذي يبدو أن حساب kVA يوفره

غيّرت الأحمال غير الخطية نقاش تحديد الحجم في العديد من المنشآت الصناعية. لا يسحب VFD ببساطة تيارًا جيبيًا نظيفًا عند قيمة kVA المحسوبة. يمكن للتيارات التوافقية أن تزيد فواقد التيار الدوامي والفواقد الشاردة في ملفات المحول وأجزائه الهيكلية، ما يسبب تسخينًا إضافيًا لا يظهر في تحويل أساسي من kW إلى kVA.

يبدأ التقييم الصحيح بنوع الحمل وطيف التوافقيات المتوقع. تشوه التيار التوافقي الكلي مفيد، لكنه ليس المعيار الوحيد لأن رتب التوافقيات المختلفة تؤثر في فواقد المحول بطرق مختلفة. قد يقدم الموردون وحدة قياسية مخفّضة التصنيف أو محولًا مصممًا خصيصًا لواجب التوافقيات. وينبغي أن يستند النهج المطلوب إلى بيانات مقاسة، أو دراسة هندسية، أو توقع قابل للدفاع عنه للمغيرات والمحولات المركبة.

ومن المهم أيضًا تقييم المسار الكهربائي بالكامل. فقد يظل المحول المختار للأحمال غير الخطية مقترنًا بموصلات محايدة صغيرة الحجم، أو تصنيفات معدات تبديل غير مناسبة، أو ترشيح غير كافٍ، أو إعدادات حماية لا تعكس شكل الموجة الفعلي. بالنسبة للتركيبات التي تتضمن قدرًا كبيرًا من إلكترونيات القدرة، تكون مراجعة جودة الطاقة قبل الشراء عادةً أقل تكلفة من معالجة السخونة الزائدة أو الفصل غير المرغوب فيه بعد التشغيل.

تحقق من الجهد والممانعة وواجب القصر إلى جانب kVA

يمكن لمحولين لهما التصنيف نفسه البالغ 1000 kVA أن يتصرفا بشكل مختلف جدًا في نظام توزيع صناعي. يجب أن تتوافق الجهود الابتدائية والثانوية مع بنية توزيع المرفق أو المنشأة، لكن اختيار الجهد ليس سوى البداية. للممانعة آثار مباشرة في تيار القصر، وتنظيم الجهد، والتشغيل على التوازي، وأداء بدء المحرك.

تحد ممانعة المحول الأعلى عمومًا من تيار القصر الثانوي المتاح، مما قد يبسط بعض متطلبات واجب المعدات. ومع ذلك، قد ينتج عنها أيضًا هبوط جهد أكبر أثناء بدء المحركات الكبيرة أو تغيرات الأحمال السريعة. يمكن للممانعة الأقل أن تحسن دعم الجهد، لكنها قد تزيد واجب القصر إلى ما يتجاوز تصنيفات القواطع أو اللوحات أو الكابلات أو قضبان التوزيع الهابطة. والقيمة الصحيحة هي قرار تنسيق، وليست قيمة افتراضية من الكتالوج.

بالنسبة لمحول ثلاثي الطور بقدرة 1000 kVA، ينبغي أيضًا حساب تيار الحمل الكامل الثانوي من جهد الخط الثانوي الفعلي:

تيار الحمل الكامل = 1000,000 / (1.732 × جهد الخط الثانوي)

عند 480 V، تكون النتيجة نحو 1,203 A. ولهذا الرقم آثار عملية. فهو يؤثر في حجم وترتيب قضيب التوزيع الثانوي، ومجموعات الكابلات، والقواطع الرئيسية، ومعدات القياس، وسعة اللوحات المتاحة. لا يمكن فصل اختيار المحول عن معدات التوزيع المادية التي يجب أن تحمل التيار الناتج وتفصله.

ينبغي استكمال حسابات القصر وتنسيق الحماية قبل اعتماد الممانعة النهائية وترتيب أجهزة الحماية. ويجب أن تشمل المراجعة بيانات مصدر المرفق، ومساهمة المولد عند وجوده، ومساهمة المحركات، وتصنيفات قدرة القطع للمعدات الهابطة، وطريقة التأريض، ومتطلبات التنسيق الانتقائي للعمليات الحرجة.

قد تحدد بيئة التركيب الاختيار بين غرفة وقاعدة وتكوين مختلف

يغير موقع المحول المواصفات. ولكل من التركيبات الداخلية من النوع الجاف والمملوءة بالسائل متطلبات مميزة للخلوص، والحماية من الحريق، والتهوية، والضوضاء، والوصول للفحص، والامتثال للكود المحلي. يجب أن تعالج الوحدات الخارجية التعرض للتآكل، وخطر الفيضانات، والأمن، والتصريف، وضوء الشمس، والظروف الزلزالية عند الاقتضاء، وعملية إنهاء الكابلات والصيانة.

بالنسبة للمصانع متوسطة الحجم، والمتنزهات اللوجستية، ونقاط ربط الطاقة المتجددة، والمنشآت التي تحتاج إلى توزيع خارجي مدمج، يمكن تقييم تكوين مركب على قاعدة كجزء من بنية النظام الأوسع. على سبيل المثال، يتوفر محطة فرعية مركبة على قاعدة من النوع الأمريكي بتكوينات مخصصة لتطبيقات مثل توزيع المصانع، وخدمة رفع جهد الطاقة الكهروضوئية، والبنية التحتية التجارية الحرجة. ولا تكمن صلته بقرار 1000 kVA في أن وحدة بقدرة 750 kVA تحل محل السعة المطلوبة، بل في أنه يوضح ضرورة تقييم حماية الحاوية، ونطاق الجهد، وترتيب الشبكة، وبيئة الخدمة معًا بدلًا من التعامل مع المحول كمكوّن معزول.

ينبغي تحويل ادعاءات المنتج المنشورة، مثل مستويات الكفاءة أو حماية الدخول أو نوع الزيت أو الامتثال للمعايير، إلى متطلبات تقديم خاصة بالمشروع. فعلى سبيل المثال، لا يلغي بيان بأن الحاوية ذات تصنيف IP54 أو NEMA 3R الحاجة إلى تقييم التعرض الفعلي للموقع، ومسار التهوية، ومنسوب الفيضان، والتحكم في الوصول. وبالمثل، ينبغي التحقق من أي معيار مُدّعى مقارنةً بتقارير الاختبار المطلوبة وبيانات لوحة الاسم والجهة القضائية المطبقة قبل القبول.

خطط للهامش حول النمو المعروف، وليس حول عدم اليقين وحده

تمثل السعة المستقبلية سببًا مشروعًا لاختيار محول بقدرة 1000 kVA حتى عندما يكون الطلب المقاس الحالي أقل. تنشأ المشكلة عندما يُعامل التوسع باعتباره مبررًا غامضًا للسعة الزائدة دون دراسة احتماله وتوقيته وخصائص حمله.

يفصل تمرين تخطيط مفيد الأحمال المستقبلية إلى ثلاث فئات: الإضافات المتعاقد عليها أو المعتمدة، والإضافات التشغيلية المرجحة، والاحتمالات غير الملتزم بها. ينبغي إدراج الأحمال المعتمدة في الحالة الأساسية. ويمكن للإضافات المرجحة أن تبرر هامشًا محددًا أو توفيرًا مرحليًا للتوزيع. ومن الأفضل التعامل مع الاحتمالات غير الملتزم بها عبر حجز المساحات، أو مخارج المغذيات، أو قضبان التوزيع المقسمة، أو موضع مخطط لمحول ثانٍ، بدلًا من زيادة الحجم إلى أجل غير محدد.

ينبغي للمقيّمين أيضًا مراعاة تكلفة فواقد المحول على مدى ملف التشغيل المتوقع. يمكن للوحدة كبيرة الحجم أن تخفض فواقد الحمل عند الطلب العالي، لكنها قد تفرض فواقد لاحمل أعلى لكل ساعة تشغيل. يعتمد القرار الاقتصادي على عامل الحمل، وسعر الطاقة، وساعات التشغيل، وضمانات الفواقد، والعمر المتوقع للأصل. ينبغي أن يقدم الموردون قيم الفواقد المضمونة في اللاحمل والحمل، مع توضيح أساس الاختبار بوضوح، حتى يمكن مقارنة البدائل على أساس التكلفة الإجمالية بدلًا من سعر الشراء وحده.

ينبغي أن تطلب وثائق الشراء أدلة، لا تأكيدات عامة

يحدد طلب عرض الأسعار السليم فنيًا الواجب الكهربائي والبيئي بوضوح كافٍ لمقارنة العروض. وينبغي أن يذكر كحد أدنى تصنيف kVA، والجهد الابتدائي والثانوي، والتردد، ومجموعة المتجهات أو توصيل الملفات عند الاقتضاء، وهدف الممانعة أو نطاقها، ونوع التبريد، ومتطلبات مغير النقرات، ومتطلبات العزل وارتفاع الحرارة، وظروف درجة الحرارة المحيطة في الموقع، والارتفاع، وظروف الحاوية أو التركيب، وواجب التوافقيات، والملحقات المطلوبة، والمعايير المطبقة.

بالنسبة للمشروعات الصناعية، من المعقول أيضًا طلب وثائق الاختبارات الروتينية، والفواقد المضمونة، والرسومات العامة، وترتيب الأطراف، وبيانات الصوت عند الاقتضاء، وخيارات الحماية والمراقبة، وحدود النقل، والمهلة الزمنية للتصنيع. وعندما يخدم المحول عملية حرجة، ينبغي للمشتري توضيح توقعات قطع الغيار، ونطاق الضمان، وترتيبات الاستجابة، وتوافر دعم التشغيل المحلي.

ينبغي أن تتجاوز مراجعة الجودة الشهادات. يمكن أن تكون أنظمة الجودة القائمة على ISO وشهادات المنتجات مؤشرات مفيدة، لكنها لا تحل محل مراجعة التصميم الفعلي، وسجلات الاختبار، وإمكانية تتبع المواد، وعملية فحص المصنع للوحدة المطلوبة. وبالنسبة للمشروعات الأعلى خطرًا، قد يكون اختبار بحضور العميل أو فحص من طرف ثالث مبررًا، ولا سيما عندما تؤدي مهلة الاستبدال إلى تعرض الإنتاج لانقطاع طويل.

قاعدة قرار عملية لخيار 1000 kVA

يكون المحول بقدرة 1000 kVA عمومًا مرشحًا موثوقًا عندما يترك الطلب المستمر المتحقق منه، بعد تعديله وفق معامل القدرة الفعلي وظروف الموقع، هامشًا حراريًا وتشغيليًا كافيًا؛ وعندما تكون فواقد التوافقيات قد عولجت؛ وعندما تدعم الممانعة كلاً من أداء المحركات وحدود واجب قصر المعدات؛ وعندما يكون النمو المستقبلي حقيقيًا بما يكفي لتبرير السعة المركبة.

ولا يكون اختيارًا سليمًا لمجرد أن إجمالي الحمل المتصل قريب من 1000 kVA، أو لأن مشروعًا لمنافس استخدم ذلك التصنيف، أو لأنه يبدو أكثر أمانًا شراء أكبر وحدة متاحة ضمن شريحة ميزانية. وعلى العكس، لا ينبغي رفضه لمجرد أن الحمل العادي أقل من قيمة لوحة البيانات. يعتمد القرار على منحنى الطلب والقيود المحيطة به.

قبل إصدار أمر الشراء، يكون أقوى تحقق نهائي هو مراجعة تصميم قصيرة تضع دراسة الأحمال، وتقييم التوافقيات، وحساب القصر، ودراسة تنسيق الحماية، والبيانات البيئية للموقع، وتقديم المورد على الطاولة نفسها. وعندما تتوافق هذه المدخلات، يصبح تصنيف المحول قرارًا هندسيًا يمكن الدفاع عنه بدلًا من رقم مختار لمجرد الشعور بالاطمئنان.
