Как определить сечение кабеля для генераторной установки открытого исполнения мощностью 400 кВА

Как спланировать сечение кабеля для дизель-генераторной установки открытого исполнения мощностью 400 кВА

Планирование сечения кабеля для ДГУ открытого исполнения мощностью 400 кВА — это не просто открытие таблицы допустимых токовых нагрузок и выбор первого проводника, который кажется достаточно большим. При такой мощности небольшие допущения могут стать дорогостоящими ошибками: кабельная трасса, температура которой выше ожидаемой, длинный фидер с чрезмерным падением напряжения, недостаточно сечённая нейтраль для нелинейных нагрузок или параллельные проводники, которые невозможно проложить с одинаковым импедансом.

Для технических специалистов правильный подход заключается в том, чтобы исходить из фактических условий эксплуатации генератора, а не только из данных на его шильдике. Напряжение генератора, состав нагрузки, способ монтажа, длина трассы, коэффициенты снижения номинала, настройки защиты, схема заземления и конфигурация трансформатора до или после генератора — всё это влияет на окончательный проект кабельной системы. ДГУ открытого исполнения мощностью 400 кВА, используемая для строительной насосной станции, не требует такой же кабельной схемы, как установка для системы резервного питания больницы, горного конвейера или временного нагрузочного стенда центра обработки данных.

Цель проста: безопасно и надёжно передать доступную мощность генератора, не создавая слабого места в системе распределения. Расчёты в принципе несложны. Сложность заключается в понимании того, какие условия проекта могут их изменить.

Начинайте с выходного тока генератора, а не с обозначения кВА

Для трёхфазного генератора номинальный линейный ток рассчитывается следующим образом:

Ток (А) = кВА × 1 000 ÷ (√3 × межфазное напряжение)

Установка мощностью 400 кВА при напряжении 400 В обеспечивает приблизительно 577 А при полной номинальной выходной мощности. При 415 В этот показатель составляет около 556 А. При 480 В он снижается примерно до 481 А. Эта разница важна. Спецификация кабелей, скопированная из проекта на 400 В, может оказаться излишне большой или, что опаснее, недостаточной, если фактическая низковольтная шина работает при более низком напряжении, чем предполагалось.

Коэффициент мощности не следует использовать для уменьшения этого тока, когда генератор уже имеет номинал в кВА. Номинал в кВА отражает способность альтернатора по полной мощности, а ток кабеля при полной нагрузке определяется кВА и напряжением. Коэффициент мощности становится важным при оценке доступной мощности в кВт и поведения нагрузок электродвигателей, выпрямителей, систем UPS и другого оборудования, подключённого к установке.

Также стоит проверить, является ли 400 кВА основным номиналом, резервным номиналом или номиналом со снижением, установленным для конкретной площадки. Температура окружающей среды, высота над уровнем моря, качество топлива, компоновка кожуха и режим работы могут уменьшить доступную выходную мощность генератора. Сечение кабеля обычно следует выбирать на основе мощности, которую система действительно допускается выдавать в предусмотренном режиме работы, при этом координация защит должна по-прежнему учитывать подтверждённые данные производителя генератора.

Допустимая токовая нагрузка определяется условиями монтажа

Расчётный ток — это только отправная точка. Таблицы допустимых токовых нагрузок кабеля предполагают определённые условия монтажа, например отдельные кабели на открытом воздухе, кабели на перфорированном лотке, подземные цепи при заданной температуре грунта или проводники внутри трубы. Реальные проекты редко полностью соответствуют идеальным условиям.

Генераторные установки открытого исполнения часто монтируются на открытом воздухе, в технических помещениях с частичной вентиляцией или на временных рабочих площадках. Это создаёт ряд практических вопросов. Чёрный кабельный лоток под прямыми солнечными лучами может нагреваться значительно сильнее защищённого лотка. Кабели, плотно уложенные за генератором, могут хуже отводить тепло, чем кабели, разнесённые на лестничной конструкции. Трасса через перегруженное электрощитовое помещение может включать несколько условий снижения номинала, даже если первые 10 метров проходят на открытом воздухе.

Поэтому выбор кабеля следует проверять в соответствии с действующими местными электротехническими нормами и применимым стандартом монтажа. В проектах на основе IEC проектировщики обычно учитывают материал проводника, температурный класс изоляции, температуру окружающей среды, группировку, эталонный способ монтажа, тепловое сопротивление грунта для подземных кабелей и количество нагруженных проводников. В установках на основе NEC используется другая методика расчёта, поэтому одну таблицу не следует безосновательно заменять другой.

Для ДГУ открытого исполнения мощностью 400 кВА при 400 В одного кабеля на фазу может быть недостаточно или непрактично в зависимости от размера проводника, пространства для оконцевания, радиуса изгиба и доступной токовой нагрузки после снижения номинала. Параллельные линии используются часто. Однако параллельные кабели требуют строгой дисциплины монтажа: каждая линия должна иметь одинаковое сечение проводника, длину, материал, тип изоляции и схему прокладки. Более «короткий» параллельный путь или другое положение на лотке может привести к неравномерному распределению тока. Такая схема может работать во время пусконаладки, но со временем создавать локальный перегрев.

Не допускайте, чтобы падение напряжения стало второстепенным вопросом

Фидер может соответствовать требованиям по тепловой токовой нагрузке и при этом быть неудачным решением для кабеля генератора. Падение напряжения особенно актуально, поскольку генераторные системы обычно имеют более высокий импеданс источника, чем мощная сеть электроснабжения. При запуске крупного двигателя напряжение на нагрузке может снижаться как из-за реакции альтернатора, так и из-за импеданса фидера. Если фидер длинный или имеет недостаточное сечение, двигатель может медленно разгоняться, не запуститься или перевести генератор в нестабильный режим работы.

По этой причине проект должен охватывать всю трассу от выходных клемм генератора до главного распределительного щита или переключателя ввода резерва, а затем от этого щита до крупных двигательных нагрузок, если генератор предназначен для ограниченной сети. Активное падение напряжения имеет значение, но реактивное сопротивление становится всё более существенным при использовании проводников большого сечения, многожильных конструкций и длинных трасс. Правильный метод расчёта зависит от стандарта проекта и конструкции кабеля.

Полезный инженерный вопрос заключается не только в том: «Каково падение при 577 А?» Вместо этого следует спросить: «Что произойдёт при наихудшем ожидаемом скачке нагрузки?» Установка, питающая резистивные нагреватели, ведёт себя совершенно иначе, чем установка, запускающая насосы охлаждённой воды, дробилки, воздушные компрессоры или крупный выпрямитель UPS. Если запуск двигателей входит в рабочий режим, сечение кабеля следует рассматривать вместе с переходными характеристиками генератора, способом запуска двигателя, последовательностью подключения нагрузки и допустимым провалом напряжения приводимого оборудования.

Нейтраль, заземление и аварийный режим требуют такого же внимания, как фазные проводники

Нейтральный проводник часто рассматривается как обычная деталь, однако в современных низковольтных системах он может иметь решающее значение. Если ДГУ питает только сбалансированные трёхфазные двигатели, нагрузка на нейтраль может быть ограниченной. Если она обеспечивает питание офисных цепей, IT-оборудования, LED-освещения, приводов с регулируемой скоростью, нагрузок UPS или другого нелинейного однофазного оборудования, гармоники, кратные трём, могут увеличивать ток нейтрали. Возможность уменьшения сечения нейтрали должна определяться на основании фактического исследования нагрузок и применимых правил, а не общего допущения.

Проект заземления также необходимо определить до закупки кабелей. Нейтраль генератора глухо заземлена, заземлена через сопротивление или переключается посредством четырёхполюсной схемы переключения? Создаёт ли генератор отдельно производную систему при работе в резервном режиме? Эти решения влияют на соединение нейтрали с землёй, выбор сечения защитного проводника, характеристики контура замыкания и выбор переключателя ввода резерва. Правильное сечение фазного кабеля не компенсирует неясную схему заземления нейтрали.

Стойкость к токам короткого замыкания — ещё одна отдельная проверка. Ток повреждения генератора часто ограничен реактивным сопротивлением альтернатора и характеристиками возбуждения, и после начального периода короткого замыкания он может снижаться. Это не отменяет необходимости расчёта аварийного тока. Кабель, автоматический выключатель генератора, ATS, шинопровод и нижестоящие защитные устройства необходимо оценивать как единую систему защиты. Если генератор может работать параллельно с другим источником или схема допускает вклад сети в ток повреждения, ожидаемый уровень короткого замыкания может существенно отличаться от режима работы только от генератора.

Согласуйте план кабельной системы с трансформаторами и схемой низковольтного распределения

В промышленных и инфраструктурных проектах генератор редко является изолированным оборудованием. Он может резервировать низковольтный щит, обычно питаемый от распределительного трансформатора, или поддерживать определённый участок ответственных нагрузок после срабатывания автоматического переключателя ввода резерва. Такая более широкая архитектура системы меняет как кабельную трассу, так и философию защиты.

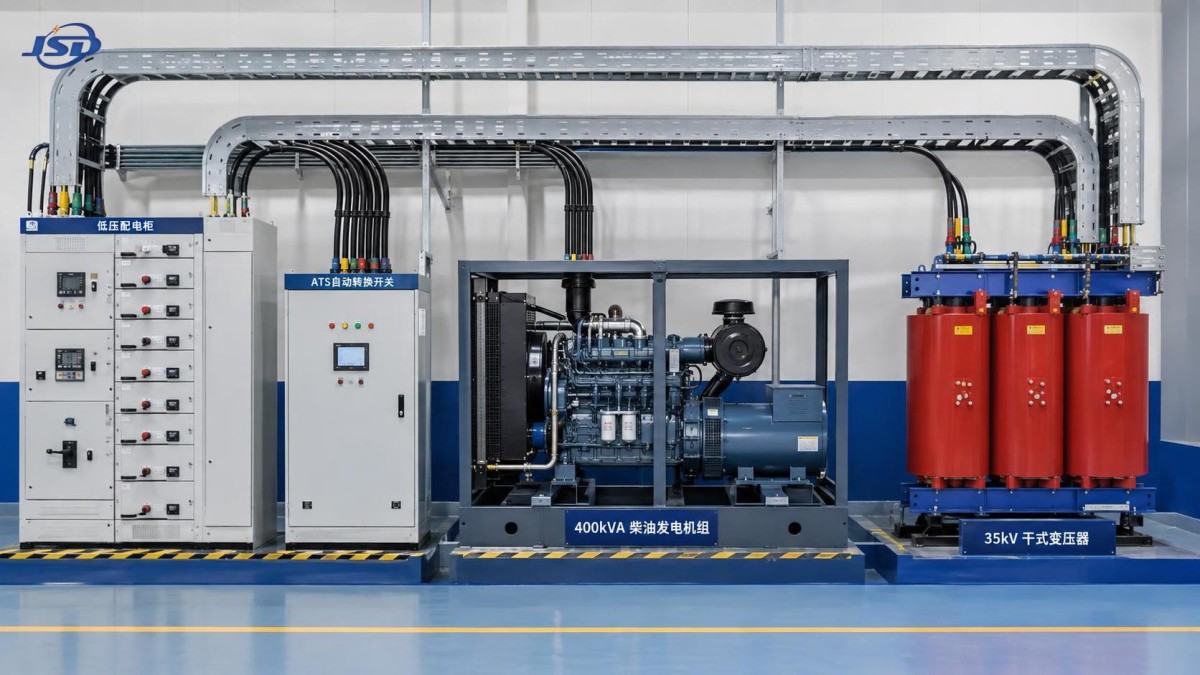

Например, распределительная схема 35 кВ на 0,4 кВ может использовать литой трансформатор с эпоксидной изоляцией перед основным низковольтным щитом, при этом генератор подключается с низковольтной стороны через коммутационное устройство соответствующего номинала. В такой схеме следует совместно рассматривать импеданс трансформатора, номинал низковольтной шины, пропускную способность вторичного кабеля трансформатора и настройки выключателя генератора. Недостаточно, чтобы каждый элемент был просто «рассчитан на 400 В». Их стойкость к короткому замыканию, способность к длительному протеканию тока и селективность должны быть совместимы.

Для проектов, требующих сухого преобразования напряжения на промышленных предприятиях, в коммерческих зданиях, больницах, центрах обработки данных, горнодобывающих объектах или на объектах возобновляемой энергетики, трёхфазный распределительный сухой трансформатор с литой изоляцией 35 кВ может рассматриваться в рамках более широкого проекта распределительной системы. Серия SCB12 доступна для применений с входным напряжением 35 кВ и выходным напряжением 0,4 кВ, с мощностями, значительно превышающими номинал генератора. При выборе всё равно необходимо учитывать фактический спрос, импеданс трансформатора, вентиляцию, координацию защиты и то, предназначен ли генератор для питания всех нагрузок, подключённых к трансформатору, или только щита ответственных нагрузок.

Такой системный подход является основой работы Jinshida Electric Power Technology Co., Ltd. в области оборудования для передачи и распределения электроэнергии. На практике надёжное резервное электроснабжение зависит от интерфейсов между оборудованием не меньше, чем от самого оборудования: кабельные оконцевания, шинные соединения, настройки защиты, непрерывность заземления и доступ для обслуживания требуют раннего рассмотрения.

Практический процесс выбора сечения кабеля

Перед выпуском спецификации кабелей соберите информацию, которая влияет на результат. Как минимум подтвердите номинальное напряжение и частоту генератора, номинальную мощность в кВА и режим работы, схему выходных клемм альтернатора, типоразмер автоматического выключателя и его настройки срабатывания, длину трассы, способ монтажа кабеля, максимальную температуру окружающей среды, условия группировки, материал проводника, тип изоляции, профиль нагрузки и требуемый допуск по напряжению принимающего оборудования.

Затем выполняйте проверки в рациональном порядке:

• Рассчитайте ток полной нагрузки на основании подтверждённых номинальных значений напряжения генератора и мощности в кВА.
• Выберите предварительные сечения проводников по применимому стандарту допустимой токовой нагрузки и фактическому способу монтажа.
• При необходимости примените коэффициенты снижения номинала по температуре, группировке, размещению в оболочке, грунту или трубе.
• Проверьте падение напряжения при длительной нагрузке и рассмотрите наибольшее ожидаемое условие запуска двигателя или скачка нагрузки.
• Проверьте термическую стойкость при коротком замыкании и координацию с выключателем генератора, ATS и нижестоящей защитой.
• Подтвердите требования к нейтрали и защитному проводнику на основе системы заземления и гармоник нагрузки.
• Проверьте физический монтаж: размер кабельного ввода, совместимость наконечников, радиус изгиба, заполнение лотка, фазную идентификацию и одинаковую прокладку параллельных комплектов.

Последний пункт легко недооценить. Технически правильно выбранный кабель может не поместиться в клеммной коробке генератора, особенно если требуется несколько крупных параллельных линий. Чрезмерное усилие при изгибе может повредить наконечники или создать нагрузку на клеммы альтернатора. Детали оконцевания кабеля следует проверить до поставки, а не после того, как генератор уже установлен на площадке.

Распространённые решения, создающие устранимые проблемы

Одна из повторяющихся ошибок — выбор сечения только по нормальному рабочему току без запаса для фактической среды. Другая — увеличение сечения фазного кабеля для снижения падения напряжения при игнорировании того, что нейтраль, заземляющий проводник, кабельные вводы, наконечники, шинные перемычки и клеммы выключателя также должны соответствовать пересмотренному проекту.

Третья ошибка — предположение, что открытое исполнение означает простой монтаж. Установки открытого исполнения могут обеспечивать удобный доступ, но также подвергают монтаж воздействию пыли, влаги, механических повреждений, UV-излучения и несанкционированного контакта, если схема площадки не контролируется должным образом. Тип кабеля и механическая защита должны соответствовать окружающей среде. Гибкий временный фидер, бронированный подземный кабель и стационарный кабель для внутреннего лотка не являются взаимозаменяемыми только потому, что имеют сходное сечение проводника.

Следовательно, наилучший план кабельной системы для генератора мощностью 400 кВА — не тот, в котором используются проводники наибольшего сечения. Это план, проверенный с учётом токовой пропускной способности, теплоотвода, характеристик напряжения, аварийного режима, настроек защиты, практичности монтажа и пути распределения от трансформатора к нагрузке. После подтверждения этих условий окончательная конфигурация проводников становится обоснованным инженерным решением, а не оптимистичной оценкой.
