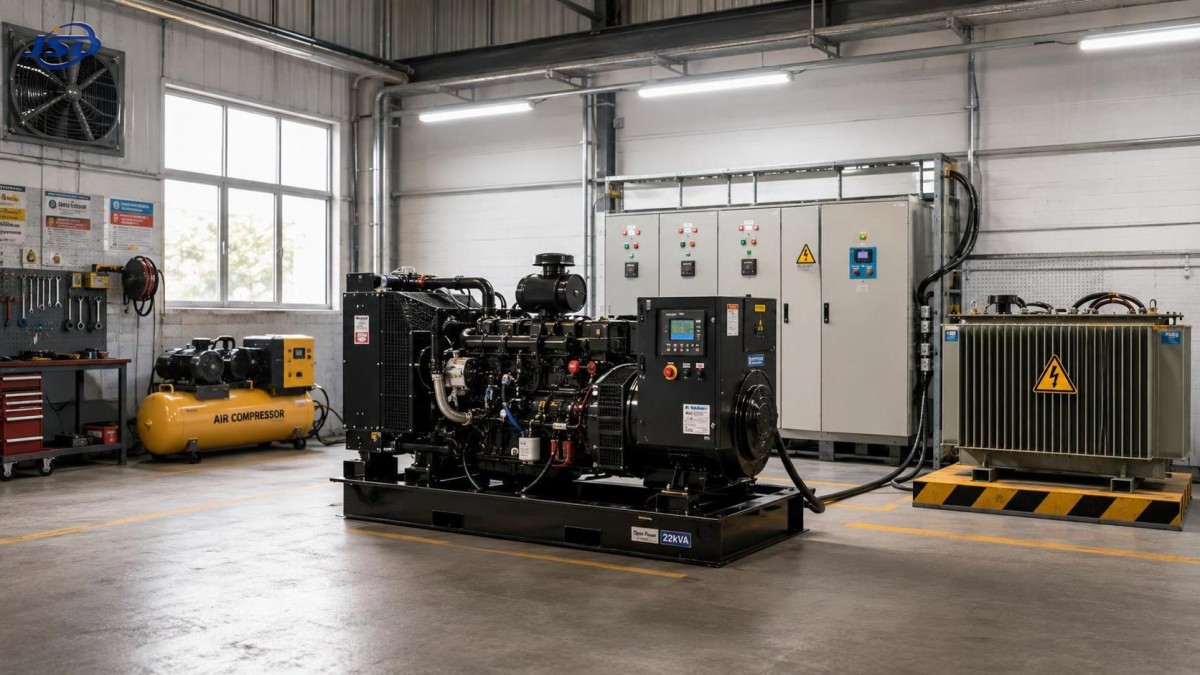

Достаточно ли генераторной установки открытого исполнения мощностью 22 кВА для небольшой мастерской?

Дизель-генератор 22 кВА в открытой раме может быть достаточным для небольшой мастерской, но только при контролируемом профиле нагрузки и при отсутствии одновременного запуска нескольких машин с электродвигателями. Обычно он подходит для основного освещения, ручного инструмента, небольших компрессоров, вентиляции, офисных нагрузок и работы одного оборудования средней мощности одновременно. Его мощности часто недостаточно для мастерских, где в течение одной смены одновременно используются сварочное оборудование, крупные воздушные компрессоры, насосы, электрические нагреватели и несколько производственных станков.

Решение о покупке не следует основывать на общем количестве приборов в здании. Более полезный вопрос: что должно работать одновременно, что требует наибольшей пусковой мощности и что произойдет при отключении электросети во время производства? Генератор, который кажется достаточным по расчету на основе паспортных данных, все равно может испытывать трудности при запуске двигателя, зажигании сварочной дуги или неожиданном включении компрессора.

Что означает 22 кВА при практическом использовании в мастерской

Мощность генератора обычно указывается в кВА, тогда как оборудование мастерской может иметь номинальные значения в кВт, лошадиных силах, амперах или иногда только напряжения и тока. Эти показатели взаимосвязаны, но без понимания типа нагрузки они не являются взаимозаменяемыми.

Генератор 22 кВА обычно обеспечивает менее 22 кВт полезной активной мощности, поскольку электрооборудование имеет коэффициент мощности. Для типичной смешанной нагрузки мастерской разумно считать доступную непрерывную рабочую мощность ниже номинального значения в кВА. Точная полезная выходная мощность зависит от указанного коэффициента мощности генератора, конструкции альтернатора, условий окружающей среды, а также от того, является ли указанная мощность основной или резервной.

Это различие важно, поскольку генераторы не следует выбирать для непрерывной работы на абсолютном пределе. Агрегат, работающий с минимальным резервом, может испытывать просадки напряжения, колебания частоты, перегрев, чрезмерный расход топлива или сокращение срока службы. Кроме того, может не остаться мощности для инструмента, который будет включен позднее в течение дня.

Для базовой мастерской со светодиодным освещением, несколькими компьютерами, вытяжными вентиляторами, зарядными устройствами, ручным инструментом и небольшим компрессором, который не запускается под большой нагрузкой, агрегат 22 кВА может обеспечить практический рабочий резерв. Для производственной мастерской, где регулярно одновременно работают компрессор, сварочный аппарат, режущее оборудование и вытяжная система, тот же агрегат может стать источником перебоев, а не решением.

Перечень нагрузок важнее размера мастерской

Площадь помещения не определяет мощность генератора. Компактной мастерской с одной машиной, требующей высокой мощности, может потребоваться больше генерирующей мощности, чем более просторному помещению, используемому преимущественно для сборки, обслуживания или хранения.

Начните с перечня оборудования и разделите его на три группы: нагрузки, которые должны оставаться включенными, нагрузки, которые могут работать одновременно, и нагрузки, которые можно запускать вручную поочередно. Это создает более реалистичную основу для выбора генераторной установки, чем простое суммирование всех номинальных значений на шильдиках.

Наиболее мощный двигатель часто является первым элементом, который следует проверить. Асинхронный двигатель при запуске может потреблять значительно больший ток, чем во время работы. Компрессор, который после выхода на рабочую скорость работает без проблем, может вызвать просадку напряжения генератора при повторном запуске. Если свет тускнеет, электронные системы управления перезапускаются или двигатель не может быстро набрать скорость, проблема часто заключается в пусковой потребности, а не в обычной рабочей нагрузке.

Устройства плавного пуска, приводы с регулируемой скоростью и поэтапный запуск могут снизить нагрузку на генератор, но они не делают автоматически любую нагрузку подходящей для меньшего агрегата. Оборудование с приводами может создавать гармонические токи, а некоторые машины с электронным управлением чувствительны к нестабильности напряжения или частоты. Поставщик оборудования должен иметь возможность указать пусковой ток, допустимое отклонение напряжения и наличие у машины особых требований к генератору.

Когда генератор 22 кВА в открытой раме является разумным выбором

Генератор в открытой раме обычно наиболее уместен там, где низкая первоначальная стоимость, простой доступ для обслуживания и переносное или полустанционарное использование важнее низкого уровня шума. Он может хорошо работать как резервный источник для мастерской, которая способна приостановить второстепенные процессы во время отключения, или как основной источник на временной площадке с предсказуемой и ограниченной нагрузкой.

Модель 22 кВА с большей вероятностью будет достаточной при следующих условиях:

• Мастерская в основном использует освещение, маломощный электроинструмент, зарядные устройства, вытяжку и одну умеренную нагрузку с электродвигателем одновременно.
• Крупные нагрузки можно планировать так, чтобы они не запускались одновременно.
• Сварка выполняется периодически, а другое тяжелое оборудование может быть отключено во время ее проведения.
• Генератор предназначен для основных резервных цепей, а не для всего распределительного щита.
• Рабочая среда имеет подходящую вентиляцию, защиту от погодных условий, достаточное пространство для доступа и безопасное размещение вдали от персонала и горючих материалов.
• Уровень шума приемлем в предполагаемом месте установки либо генератор будет эксплуатироваться только в ограниченные часы.

Этот последний пункт заслуживает внимания. «Открытая рама» описывает практичный конструктивный тип, а не полное решение по установке. Обычно такая конструкция обеспечивает меньшее шумоподавление и меньшую защиту от внешних воздействий, чем агрегат в закрытом кожухе. Генератор, размещенный рядом с рабочими местами, соседними объектами, офисами или зонами погрузки, может создать эксплуатационную проблему даже при правильно подобранной электрической мощности. Перед вводом в эксплуатацию необходимо решить вопросы отвода выхлопных газов, рассеивания тепла, защиты от дождя, хранения топлива, виброизоляции и защиты кабелей.

Ситуации, в которых ответ, вероятно, отрицательный

Генератор 22 кВА вряд ли будет комфортным выбором, если мастерская зависит от нескольких нагрузок с двигателями, более мощного сварочного оборудования, процессов с электрическим нагревом или оборудования, не допускающего кратковременных нарушений напряжения. Его мощность также может быть недостаточной, если необходимо запускать крупный компрессор при одновременном питании вытяжных вентиляторов, холодильного оборудования, освещения и других производственных нагрузок.

Сварка требует отдельной проверки. Потребляемая мощность сварочного аппарата зависит от процесса, настройки выходных параметров, продолжительности включения и коэффициента мощности. Максимальная входная мощность аппарата важнее, чем только его выходной ток. Небольшой инверторный сварочный аппарат, используемый периодически, может быть совместим с источником 22 кВА при контроле других нагрузок. Мастерская, в которой предполагается непрерывная сварка при работе компрессора и вытяжной системы, является другим вариантом применения и должна оцениваться как комбинированная нагрузка.

Электрические нагреватели, печи и резистивный нагрев менее сложны с точки зрения пускового тока, но потребляют значительную непрерывную мощность. Они могут быстро использовать резерв, необходимый для двигателей, и привести к работе генератора слишком близко к его пределу. Аналогично, генератор, который обеспечивает питание мастерской только после отключения всех второстепенных цепей, не следует представлять как полноценную резервную систему для всего объекта.

Не путайте мощность генератора с качеством электроэнергии

Мощность отвечает на вопрос, способен ли генератор питать нагрузку. Качество электроэнергии отвечает на вопрос, может ли подключенное оборудование надежно работать при таком питании. Мастерским с приводами с регулируемой частотой, системами ЧПУ, выпрямителями, системами зарядки аккумуляторов или чувствительными измерительными приборами необходимо учитывать оба аспекта.

Выпрямительные нагрузки преобразуют переменный ток в постоянный и могут влиять на форму тока и стабильность напряжения. В более тяжелых промышленных процессах, таких как гальваническое покрытие, электролиз, химическая обработка, горнодобывающая промышленность или специализированные силовые электронные системы, генератор редко является единственным вопросом проектирования. Необходимо совместно учитывать изоляцию, преобразование напряжения, схему заземления, гармонические характеристики и входные характеристики выпрямителя.

Для таких применений на стороне технологического электропитания может быть актуален Специальный изоляционный и выпрямительный трансформатор. Такие трансформаторы предназначены для обеспечения электрической изоляции и преобразования напряжения для выпрямительного оборудования, а их конфигурации адаптированы к условиям промышленного электроснабжения. Они не увеличивают мощность генератора 22 кВА, а их заявленный диапазон мощности начинается значительно выше мощности такого небольшого генератора. Поэтому их актуальность указывает на то, что мастерская, возможно, перешла к более специализированному проектированию энергосистемы, где более подходящими, вероятно, будут генератор большей мощности и согласованный выбор трансформатора и выпрямителя.

Это распространенное заблуждение: установка дополнительного электрооборудования не может компенсировать недостаточную мощность источника. Защитные устройства, трансформаторы, автоматические переключатели резерва и распределительные панели должны быть правильно подобраны, но ни одно из них не создает дополнительный резерв мощности генератора.

Практический способ подобрать генератор перед заказом

Перед окончательным выбором используйте следующую последовательность.

1. Перечислите все предполагаемые нагрузки. Запишите номинальную входную мощность, напряжение, число фаз, способ запуска, а также является ли нагрузка непрерывной, периодической или только аварийной.
2. Определите условие одновременной работы. Стройте расчет вокруг наиболее загруженного реалистичного периода работы, а не самого спокойного.
3. Определите наибольшую пусковую потребность. Проверьте компрессоры, насосы, двигатели вытяжки, пилы, холодильные установки и любое оборудование, запускаемое под нагрузкой.
4. Разделите основные и второстепенные цепи. Генератор меньшей мощности может быть жизнеспособным, если некритический нагрев, крупное оборудование и вспомогательные нагрузки намеренно исключаются во время работы генератора.
5. Предусмотрите рабочий резерв. Выберите мощность, способную компенсировать обычные изменения потребления без постоянной работы при высокой нагрузке.
6. Проверьте режим работы генератора. Резервное использование, временное основное питание и ежедневная работа в течение длительного времени предъявляют к оборудованию разные требования.
7. Рассмотрите установку как систему. Подтвердите сечение кабелей, заземление, схему переключения, селективность автоматических выключателей, вентиляцию, обращение с топливом и требуемый однофазный или трехфазный выход.

Для трехфазных мастерских также важен баланс нагрузки. Генератор может испытывать перегрузку из-за неравномерного распределения однофазных нагрузок, даже если общая расчетная потребность кажется приемлемой. По возможности распределяйте освещение, розеточные цепи и однофазное оборудование между фазами. Квалифицированный проектировщик электроустановок или поставщик генераторов может преобразовать фактический перечень оборудования в оценку пусковых и рабочих нагрузок.

Основное и аварийное электропитание — разные решения

Генератор, используемый время от времени при отключениях коммунальной электросети, допускает более ограниченный план эксплуатации. Персонал может остановить производственное оборудование, использовать освещение и основную вентиляцию, защитить незавершенную работу и последовательно перезапустить выбранное оборудование. При таком подходе генератор 22 кВА в открытой раме может обеспечить полезную устойчивость небольшой организации.

Основное электропитание меняет порог выбора. Если генератор будет работать длительные периоды ежедневно, решение должно учитывать логистику топлива, интервалы технического обслуживания, воздействие шума, рабочие процедуры оператора и стоимость простоя, вызванного отказом единственного источника. Агрегат, который едва достаточен по электрическим параметрам, может оказаться не самым экономичным или долговечным выбором с точки зрения эксплуатации.

Также существует разница между обеспечением безопасности мастерской и сохранением ее производительности. Аварийное питание может требоваться только для освещения, охраны, небольшого насоса, связи и контролируемой остановки. Непрерывность производства может потребовать работы компрессоров, вытяжки, систем управления станками, средств перемещения материалов и технологического оборудования. Прежде чем сравнивать размеры генераторных установок, определите, какая цель применяется.

Решение о покупке в одном предложении

Выбирайте генератор 22 кВА в открытой раме, если мастерская имеет измеренный, управляемый профиль нагрузки с умеренным одновременным потреблением и без крупных двигателей или технологического оборудования, которые должны работать вместе. Переходите к более мощному или специализированному решению по электропитанию, если производство зависит от высоких пусковых нагрузок, непрерывной сварки, процессов с использованием тепла, чувствительной электроники или промышленных выпрямительных систем.

Наиболее полезным следующим шагом будет подготовка одностраничного графика нагрузок на основе фактических шильдиков оборудования и определение того, что должно продолжать работать при перебое электропитания. Это упражнение обычно делает ответ очевидным до покупки, установки генератора и попытки возложить на него нагрузку, для которой он никогда не был рассчитан.
