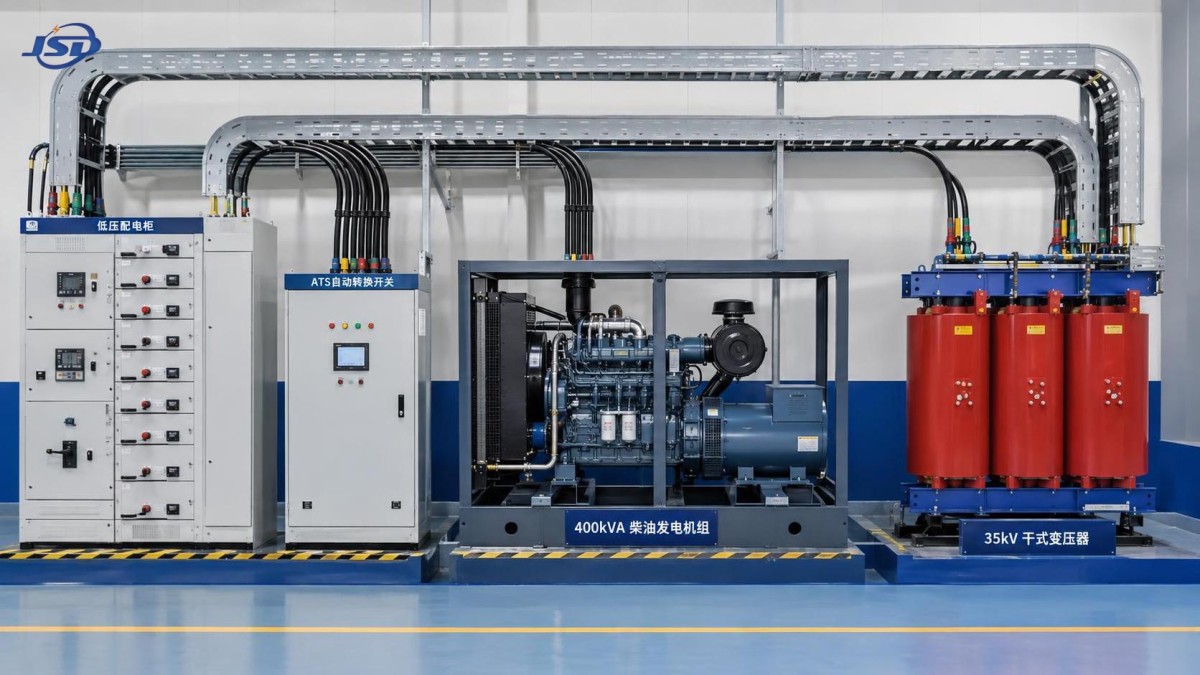

Como planejar o dimensionamento de cabos para um grupo gerador de estrutura aberta de 400 kVA

Como planejar o dimensionamento de cabos para um grupo gerador de estrutura aberta de 400 kVA

Planejar o dimensionamento de cabos para um grupo gerador de estrutura aberta de 400 kVA não consiste em abrir uma tabela de capacidade de condução de corrente e selecionar o primeiro condutor que pareça suficientemente grande. Nessa potência, pequenas premissas podem se transformar em erros dispendiosos: uma rota de cabos mais quente do que o esperado, um alimentador longo com queda de tensão excessiva, um neutro subdimensionado atendendo cargas não lineares ou condutores em paralelo que não podem ser instalados com impedância igual.

Para avaliadores técnicos, a abordagem correta é começar pelas condições operacionais reais do gerador, e não apenas por sua placa de identificação. A tensão do gerador, a composição da carga, o método de instalação, o comprimento do trajeto, os fatores de correção, os ajustes de proteção, o esquema de aterramento e a configuração do transformador a montante ou a jusante afetam o projeto final dos cabos. Um grupo gerador de estrutura aberta de 400 kva usado para uma estação de bombeamento em obra não requer o mesmo arranjo de cabos que um grupo que atende a um sistema de transferência hospitalar, um transportador de mineração ou um banco de carga temporário de data center.

O objetivo é simples: fornecer a potência disponível do gerador com segurança e confiabilidade, sem criar um ponto fraco no sistema de distribuição. Os cálculos são simples em princípio. O julgamento está em saber quais condições do projeto irão modificá-los.

Comece pela corrente de saída do gerador, não pela indicação em kVA

Para um gerador trifásico, a corrente nominal de linha é calculada como:

Corrente (A) = kVA × 1.000 ÷ (√3 × tensão entre linhas)

Um conjunto de 400 kVA a 400 V produz aproximadamente 577 A em plena carga nominal. A 415 V, o valor é de cerca de 556 A. A 480 V, cai para aproximadamente 481 A. Essa diferença é importante. Uma lista de cabos copiada de um projeto de 400 V pode ser desnecessariamente grande ou, mais perigosamente, inadequada se o barramento de baixa tensão real operar em uma tensão inferior à presumida.

O fator de potência não deve ser usado para reduzir essa corrente quando o gerador já está classificado em kVA. A classificação em kVA representa a capacidade de potência aparente do alternador, e a corrente do cabo em plena carga decorre de kVA e tensão. O fator de potência torna-se importante ao avaliar a capacidade utilizável em kW e o comportamento de cargas de motores, retificadores, sistemas UPS e outros equipamentos conectados ao conjunto.

Também é importante verificar se 400 kVA é a potência prime, de emergência ou uma potência reduzida específica do local. A temperatura ambiente, a altitude, a qualidade do combustível, a configuração do invólucro e o regime de operação podem reduzir a potência disponível do gerador. Normalmente, o dimensionamento dos cabos deve se basear na potência que o sistema está efetivamente autorizado a fornecer no regime previsto, enquanto a coordenação de proteção deve continuar refletindo os dados confirmados pelo fabricante do gerador.

A capacidade de condução de corrente é definida pelas condições de instalação

A corrente calculada é apenas o ponto de partida. As tabelas de capacidade de condução de corrente dos cabos pressupõem uma condição de instalação definida, como cabos individuais em ar livre, cabos em bandeja perfurada, circuitos enterrados a uma determinada temperatura do solo ou condutores dentro de eletrodutos. Projetos reais raramente correspondem exatamente à condição ideal.

Conjuntos de geradores de estrutura aberta são frequentemente instalados ao ar livre, em salas técnicas com ventilação parcial ou em áreas de operação temporária. Isso cria diversas preocupações práticas. Uma bandeja de cabos preta exposta ao sol direto pode operar a uma temperatura consideravelmente maior que uma bandeja protegida. Cabos instalados muito próximos uns dos outros atrás do gerador podem ter pior dissipação térmica do que cabos espaçados em uma escada de cabos. Um trajeto através de uma sala elétrica lotada pode incluir diversas condições de correção, mesmo que os primeiros 10 metros estejam em ar livre.

A seleção de cabos deve, portanto, ser verificada em relação ao código elétrico local aplicável e à norma de instalação pertinente. Em projetos baseados em IEC, os projetistas normalmente consideram o material do condutor, a classe de temperatura da isolação, a temperatura ambiente, o agrupamento, o método de referência de instalação, a resistividade térmica do solo para cabos enterrados e o número de condutores carregados. Instalações baseadas em NEC utilizam uma estrutura de cálculo diferente; portanto, uma tabela não deve ser substituída casualmente por outra.

Para um grupo gerador de estrutura aberta de 400 kVA a 400 V, um único cabo por fase pode ser impraticável, dependendo do tamanho do condutor, espaço de terminação, raio de curvatura e capacidade de condução de corrente disponível após as correções. Circuitos em paralelo são comuns. Entretanto, cabos em paralelo exigem uma instalação rigorosa: cada circuito deve ter o mesmo tamanho de condutor, comprimento, material, tipo de isolação e configuração de roteamento. Um trajeto paralelo “mais curto” ou uma posição diferente na bandeja pode causar compartilhamento desigual de corrente. Pode funcionar durante o comissionamento, mas provocar aquecimento localizado ao longo do tempo.

Não deixe a queda de tensão se tornar uma consideração tardia

Um alimentador pode atender à capacidade térmica de condução de corrente e ainda assim representar um projeto inadequado de cabo para gerador. A queda de tensão é particularmente relevante porque os sistemas geradores geralmente têm impedância de fonte maior do que uma rede elétrica robusta. Quando um motor de grande porte parte, a tensão observada na carga pode cair devido tanto à resposta do alternador quanto à impedância do alimentador. Se o alimentador for longo ou subdimensionado, o motor pode acelerar lentamente, não conseguir partir ou levar o gerador a uma condição operacional instável.

Por esse motivo, o projeto deve examinar todo o trajeto, desde os terminais de saída do gerador até o quadro principal de distribuição ou chave de transferência e, depois, desse quadro até as principais cargas de motor, caso o gerador seja dedicado a uma rede limitada. A queda de tensão resistiva é importante, mas a reatância se torna cada vez mais relevante em condutores maiores, arranjos multipolares e trajetos mais longos. O método de cálculo correto depende da norma do projeto e da construção do cabo.

Uma pergunta útil de engenharia não é apenas “Qual é a queda a 577 A?”. Em vez disso, pergunte: “O que acontece na pior etapa de carga esperada?”. Um conjunto que alimenta aquecedores resistivos comporta-se de modo muito diferente de um que assume bombas de água gelada, britadores, compressores de ar ou um grande retificador UPS. Se a partida de motores fizer parte do regime de operação, o dimensionamento dos cabos deve ser revisado juntamente com o desempenho transitório do gerador, o método de partida do motor, a sequência de carregamento e a queda de tensão admissível do equipamento acionado.

Neutro, terra e regime de falta merecem a mesma atenção que os condutores de fase

O condutor neutro é frequentemente tratado como um detalhe rotineiro, mas pode ser decisivo em sistemas modernos de baixa tensão. Se o grupo gerador alimentar apenas motores trifásicos equilibrados, a carga no neutro pode ser limitada. Se atender circuitos de escritório, equipamentos de TI, iluminação LED, acionamentos de velocidade variável, cargas UPS ou outros equipamentos monofásicos não lineares, harmônicas triplas podem aumentar a corrente no neutro. A possibilidade de reduzir o neutro deve ser determinada pelo estudo de carga real e pelas regras aplicáveis, e não por uma premissa genérica.

O projeto de aterramento também deve ser definido antes da aquisição dos cabos. O neutro do gerador é solidamente aterrado, aterrado por resistência ou comutado por meio de um arranjo de transferência de quatro polos? O gerador cria um sistema derivado separadamente quando está em modo de emergência? Essas decisões afetam a ligação entre neutro e terra, o dimensionamento do condutor de proteção, o comportamento do circuito de falta e a seleção da chave de transferência. Um tamanho correto de cabo de fase não compensará um esquema indefinido de aterramento do neutro.

A capacidade de suportar curto-circuito é outra verificação distinta. A corrente de falta do gerador costuma ser limitada pela reatância do alternador e pelas características de excitação, podendo decair após o período inicial da falta. Isso não elimina a necessidade de um cálculo de falta. O cabo, o disjuntor do gerador, o ATS, o barramento e os dispositivos de proteção a jusante precisam ser avaliados como um único sistema de proteção. Quando o gerador puder operar em paralelo com outra fonte, ou quando o arranjo permitir contribuição da rede elétrica para uma falta, o nível de falta presumido poderá ser substancialmente diferente da operação somente com o gerador.

Coordene o plano de cabos com os transformadores e o esquema de distribuição de baixa tensão

Em projetos industriais e de infraestrutura, um gerador raramente é um ativo isolado. Ele pode fornecer reserva a um quadro de baixa tensão normalmente alimentado por um transformador de distribuição, ou pode atender uma seção definida de cargas essenciais após a atuação de uma chave de transferência automática. Essa arquitetura mais ampla do sistema altera tanto a rota dos cabos quanto a filosofia de proteção.

Por exemplo, um arranjo de distribuição de 35 kV para 0,4 kV pode utilizar um transformador de resina fundida a montante do quadro normal de baixa tensão, com o gerador conectado no lado de baixa tensão por meio de um arranjo de comutação devidamente classificado. Nesse tipo de layout, a impedância do transformador, a classificação do barramento de BT, a capacidade dos cabos secundários do transformador e os ajustes do disjuntor do gerador devem ser revisados em conjunto. Não basta que cada item seja “classificado para 400 V”. Sua capacidade de suportar faltas, capacidade de corrente contínua e seletividade devem ser compatíveis.

Para projetos que exigem transformação a seco em plantas industriais, edifícios comerciais, hospitais, data centers, operações de mineração ou instalações de energia renovável, oTransformador de Distribuição Trifásico Seco de Resina Fundida de 35 kV pode ser considerado dentro do projeto de distribuição mais amplo. A linha SCB12 está disponível para aplicações com entrada de 35 kV e saída de 0,4 kV, com capacidades que ultrapassam significativamente a potência do gerador. A seleção ainda deve considerar a demanda real, a impedância do transformador, a ventilação, a coordenação de proteção e se o gerador se destina a alimentar todas as cargas conectadas ao transformador ou apenas um quadro de cargas essenciais.

Essa visão em nível de sistema é central para o trabalho da Jinshida Electric Power Technology Co., Ltd. em equipamentos de transmissão e distribuição de energia. Na prática, a confiabilidade da energia de reserva depende tanto das interfaces entre os equipamentos quanto dos próprios equipamentos: terminações de cabos, conexões de barramento, ajustes de proteção, continuidade de aterramento e acesso para manutenção merecem análise antecipada.

Um fluxo de trabalho prático para dimensionamento de cabos

Antes de emitir uma lista de cabos, reúna as informações que alteram o resultado. No mínimo, confirme a tensão e frequência nominais do gerador, os kVA e o regime nominais, a configuração dos terminais de saída do alternador, o chassi do disjuntor e os ajustes de disparo, o comprimento do trajeto, o método de instalação dos cabos, a temperatura ambiente máxima, as condições de agrupamento, o material do condutor, o tipo de isolação, o perfil de carga e a tolerância de tensão exigida pelo equipamento receptor.

Em seguida, realize as verificações em uma ordem lógica:

• Calcule a corrente de plena carga a partir da tensão confirmada do gerador e da classificação em kVA.
• Selecione os tamanhos preliminares de condutores usando a norma aplicável de capacidade de condução de corrente e o método de instalação real.
• Aplique, conforme necessário, fatores de correção por temperatura, agrupamento, invólucro, solo ou eletroduto.
• Verifique a queda de tensão na carga contínua e analise a maior condição prevista de partida de motor ou etapa de carga.
• Verifique a suportabilidade térmica a curto-circuito e a coordenação com o disjuntor do gerador, ATS e proteção a jusante.
• Confirme os requisitos de neutro e condutor de proteção a partir do sistema de aterramento e das harmônicas da carga.
• Revise a instalação física: tamanho do prensa-cabo, compatibilidade dos terminais, raio de curvatura, ocupação da bandeja, identificação de fases e roteamento igual para conjuntos em paralelo.

O último item é fácil de subestimar. Um cabo tecnicamente correto pode não caber na caixa de terminais do gerador, especialmente quando são necessários vários circuitos paralelos de grande porte. Força de curvatura excessiva pode danificar os terminais ou tensionar os terminais do alternador. Os detalhes de terminação dos cabos devem ser revisados antes da entrega, e não depois que o gerador já estiver posicionado no local.

Decisões comuns que criam problemas evitáveis

Um erro recorrente é dimensionar apenas para a corrente normal de operação e não deixar margem para o ambiente real. Outro é aumentar o tamanho dos cabos de fase para controlar a queda de tensão, esquecendo que o neutro, o condutor de terra, os prensa-cabos, os terminais, as ligações de barramento e os terminais do disjuntor ainda precisam acomodar o projeto revisado.

Um terceiro erro é supor que estrutura aberta significa instalação simples. Conjuntos de estrutura aberta podem oferecer acesso conveniente, mas também expõem a instalação a poeira, umidade, impacto mecânico, radiação UV e contato não autorizado, a menos que a configuração do local seja adequadamente controlada. O tipo de cabo e a proteção mecânica devem corresponder ao ambiente. Um alimentador temporário flexível, um cabo armado enterrado e um cabo para bandeja fixa interna não são intercambiáveis apenas porque suas seções transversais de condutor são semelhantes.

Portanto, o melhor plano de cabos para um gerador de 400 kVA não é aquele com os maiores condutores. É aquele que foi verificado quanto à capacidade de corrente, dissipação térmica, desempenho de tensão, regime de falta, ajustes de proteção, viabilidade de instalação e trajeto de distribuição do transformador até a carga. Uma vez confirmadas essas condições, o arranjo final de condutores torna-se uma decisão de engenharia justificável, em vez de uma estimativa otimista.
