كيفية تحديد مقطع الكابلات لمجموعة مولدات بإطار مفتوح بقدرة 400 kVA

كيفية تخطيط مقاسات الكابلات لمجموعة مولدات بإطار مفتوح بقدرة 400 kVA

إن تخطيط مقاسات الكابلات لمجموعة مولدات بإطار مفتوح بقدرة 400 kVA لا يقتصر على فتح جدول سعة حمل التيار واختيار أول موصل يبدو كبيراً بما يكفي. عند هذه القدرة، يمكن أن تتحول الافتراضات الصغيرة إلى أخطاء مكلفة: مسار كابل أكثر سخونة من المتوقع، أو مغذٍ طويل به هبوط جهد مفرط، أو موصل محايد صغير الحجم يخدم أحمالاً غير خطية، أو موصلات متوازية لا يمكن تركيبها بممانعة متساوية.

بالنسبة للمقيّمين الفنيين، يبدأ النهج الصحيح من ظروف التشغيل الفعلية للمولد بدلاً من الاعتماد على لوحة البيانات الاسمية وحدها. يؤثر جهد المولد، وتكوين الأحمال، وطريقة التركيب، وطول المسار، وعوامل خفض التصنيف، وإعدادات الحماية، وترتيب التأريض، وتكوين المحول العلوي أو السفلي، جميعها في التصميم النهائي للكابلات. لا تحتاج مجموعة مولدات بإطار مفتوح بقدرة 400 kVA مستخدمة لمحطة ضخ إنشائية إلى ترتيب الكابلات نفسه الذي تحتاجه مجموعة تدعم نظام تحويل في مستشفى، أو ناقل تعدين، أو بنك أحمال مؤقت لمركز بيانات.

الهدف بسيط: توصيل قدرة المولد المتاحة بأمان وموثوقية دون إنشاء نقطة ضعف في نظام التوزيع. الحسابات بسيطة من حيث المبدأ، لكن التقدير الهندسي يكمن في معرفة ظروف المشروع التي ستغيّرها.

ابدأ بتيار خرج المولد، وليس بملصق kVA

بالنسبة لمولد ثلاثي الطور، يُحسب تيار الخط الاسمي كما يلي:

التيار (A) = kVA × 1,000 ÷ (√3 × جهد خط إلى خط)

تنتج مجموعة بقدرة 400 kVA عند 400 V تياراً يقارب 577 A عند الخرج المقنن الكامل. وعند 415 V، يكون الرقم نحو 556 A. وعند 480 V، ينخفض إلى ما يقارب 481 A. هذا الفرق مهم. فقد يكون جدول الكابلات المنسوخ من مشروع بجهد 400 V كبيراً بلا داعٍ أو، والأخطر، غير كافٍ إذا كان قضيب الجهد المنخفض الفعلي يعمل بجهد أقل مما تم افتراضه.

لا ينبغي استخدام معامل القدرة لتخفيض هذا التيار عندما يكون المولد مصنفاً بالفعل بوحدة kVA. فتصنيف kVA يمثل قدرة القدرة الظاهرية للمولد المتزامن، وينتج تيار الكابل عند الحمل الكامل من kVA والجهد. يصبح معامل القدرة مهماً عند تقييم سعة kW القابلة للاستخدام وسلوك أحمال المحركات، والمقومات، وأنظمة UPS، وغيرها من المعدات المتصلة بالمجموعة.

يجدر أيضاً التحقق مما إذا كانت 400 kVA هي القدرة الرئيسية أو قدرة الاستعداد أو قدرة مخفضة التصنيف خاصة بالموقع. فقد تؤدي درجة الحرارة المحيطة، والارتفاع، وجودة الوقود، وترتيب الغلاف، ودورة التشغيل إلى خفض خرج المولد المتاح. ينبغي أن يستند تحديد مقاس الكابل عادةً إلى التصنيف الذي يُسمح للنظام فعلياً بتوفيره ضمن دورة التشغيل المقصودة، مع وجوب أن يعكس تنسيق الحماية بيانات الشركة المصنعة للمولد المؤكدة.

تتحدد سعة حمل التيار وفقاً لظروف التركيب

التيار المحسوب ليس سوى نقطة البداية. تفترض جداول سعة حمل الكابلات حالة تركيب محددة، مثل الكابلات المفردة في الهواء الطلق، أو الكابلات على صينية مثقبة، أو الدوائر المدفونة عند درجة حرارة تربة محددة، أو الموصلات داخل قناة. ونادراً ما تتطابق المشاريع الفعلية مع الحالة المثالية تماماً.

غالباً ما تُركب حزم المولدات ذات الإطار المفتوح في الخارج، أو في غرف منشآت ذات تهوية جزئية، أو في مناطق تشغيل مؤقتة. وهذا يثير عدة اعتبارات عملية. فقد تعمل صينية كابلات سوداء معرضة للشمس المباشرة بدرجة حرارة أعلى بكثير من صينية محمية. وقد يكون تبديد الحرارة للكابلات الموضوعة بإحكام خلف المولد أضعف من الكابلات المتباعدة على حامل سلمي. وقد يتضمن مسار يمر عبر غرفة كهربائية مزدحمة عدة ظروف لخفض التصنيف حتى عندما تكون أول 10 meters منه في الهواء الطلق.

لذلك ينبغي التحقق من اختيار الكابل وفقاً للكود الكهربائي المحلي الحاكم ومعيار التركيب المطبق. في المشاريع المعتمدة على IEC، يأخذ المصممون عادةً في الاعتبار مادة الموصل، وتصنيف درجة حرارة العزل، ودرجة الحرارة المحيطة، والتجميع، وطريقة التركيب المرجعية، والمقاومة الحرارية للتربة للكابلات المدفونة، وعدد الموصلات المحملة. تستخدم التركيبات المعتمدة على NEC إطار حساب مختلفاً، لذلك لا ينبغي استبدال جدول بآخر بشكل عفوي.

بالنسبة لمجموعة مولدات بإطار مفتوح بقدرة 400 kVA عند 400 V، قد يكون استخدام كابل واحد لكل طور غير عملي بحسب حجم الموصل، ومساحة النهايات، ونصف قطر الانحناء، وسعة حمل التيار المتاحة بعد خفض التصنيف. وتُعد المسارات المتوازية شائعة. إلا أن الكابلات المتوازية تتطلب تركيباً منضبطاً: يجب أن يكون لكل مسار حجم الموصل نفسه، والطول نفسه، والمادة نفسها، ونوع العزل نفسه، وترتيب المسار نفسه. فقد يؤدي مسار متوازٍ «أقصر» أو موضع مختلف على الصينية إلى تقاسم غير متساوٍ للتيار. وقد يعمل ذلك أثناء التشغيل التجريبي، لكنه يسبب تسخيناً موضعياً مع مرور الوقت.

لا تجعل هبوط الجهد أمراً ثانوياً

قد يفي المغذي بسعة حمل التيار الحرارية ومع ذلك يكون تصميماً ضعيفاً لكابل المولد. ويكتسب هبوط الجهد أهمية خاصة لأن أنظمة المولدات تمتلك عموماً ممانعة مصدر أعلى من مصدر تغذية مرافق قوي. عندما يبدأ محرك كبير التشغيل، يمكن أن ينخفض الجهد الذي يراه الحمل بسبب استجابة المولد المتزامن وممانعة المغذي معاً. وإذا كان المغذي طويلاً أو صغير الحجم، فقد يتسارع المحرك ببطء، أو يفشل في البدء، أو يسحب المولد إلى حالة تشغيل غير مستقرة.

لهذا السبب، ينبغي أن يفحص التصميم المسار الكامل من أطراف خرج المولد إلى لوحة التوزيع الرئيسية أو مفتاح التحويل، ثم من تلك اللوحة إلى أحمال المحركات الرئيسية إذا كان المولد مخصصاً لشبكة محدودة. يهم هبوط الجهد المقاومي، لكن المفاعلة تصبح أكثر أهمية بشكل متزايد مع الموصلات الأكبر، والترتيبات متعددة القلوب، والمسارات الأطول. وتعتمد طريقة الحساب الصحيحة على معيار المشروع وبنية الكابل.

لا يقتصر السؤال الهندسي المفيد على: «ما مقدار الهبوط عند 577 A؟» بل اسأل بدلاً من ذلك: «ماذا يحدث عند أسوأ خطوة حمل متوقعة؟» تتصرف مجموعة تغذي سخانات مقاومة بشكل مختلف تماماً عن مجموعة تشغل مضخات مياه مبردة، أو كسارات، أو ضواغط هواء، أو مقوم UPS كبير. إذا كان بدء تشغيل المحركات جزءاً من دورة التشغيل، فينبغي مراجعة مقاس الكابلات إلى جانب الأداء العابر للمولد، وطريقة بدء تشغيل المحرك، وتسلسل تحميل الأحمال، وهبوط الجهد المسموح به للمعدات المُدارة.

يستحق الموصل المحايد والتأريض وتحمل الأعطال الاهتمام نفسه الذي تحظى به موصلات الطور

غالباً ما يُعامل الموصل المحايد كتفصيل اعتيادي، لكنه قد يكون حاسماً في أنظمة الجهد المنخفض الحديثة. إذا كانت مجموعة المولدات تغذي محركات ثلاثية الطور متوازنة فقط، فقد يكون تحميل المحايد محدوداً. أما إذا كانت تدعم دوائر المكاتب، ومعدات تقنية المعلومات، وإضاءة LED، ومحركات السرعة المتغيرة، وأحمال UPS، أو غيرها من المعدات أحادية الطور غير الخطية، فيمكن للتوافقيات الثلاثية أن تزيد تيار المحايد. ينبغي تحديد ما إذا كان يمكن تقليل مقاس المحايد بناءً على دراسة الحمل الفعلية والقواعد المطبقة، لا على افتراض عام.

يجب أيضاً حسم تصميم التأريض قبل شراء الكابلات. هل محايد المولد مؤرض تأريضاً مباشراً، أم مؤرض عبر مقاومة، أم يتم تحويله عبر ترتيب نقل رباعي الأقطاب؟ هل ينشئ المولد نظاماً مشتقاً منفصلاً عند التشغيل الاحتياطي؟ تؤثر هذه القرارات في الربط بين المحايد والأرضي، وتحديد مقاس موصل الحماية، وسلوك حلقة العطل، واختيار مفتاح التحويل. ولا يمكن لمقاس كابل الطور الصحيح أن يعوض مخططاً غير واضح لتأريض المحايد.

تُعد قدرة تحمل القصر الكهربائي فحصاً منفصلاً آخر. غالباً ما يكون تيار عطل المولد محدوداً بمفاعلة المولد المتزامن وخصائص الإثارة، وقد يتناقص بعد فترة العطل الأولية. لكن ذلك لا يلغي الحاجة إلى حساب العطل. يجب تقييم الكابل، وقاطع دائرة المولد، وATS، وقضيب التوزيع، وأجهزة الحماية اللاحقة كنظام حماية واحد. وعندما يمكن للمولد أن يعمل بالتوازي مع مصدر آخر، أو عندما يسمح الترتيب بمساهمة الشبكة في العطل، فقد يختلف مستوى العطل المتوقع اختلافاً كبيراً عن التشغيل بالمولد وحده.

نسّق خطة الكابلات مع المحولات ومخطط توزيع الجهد المنخفض

في المشاريع الصناعية ومشاريع البنية التحتية، نادراً ما يكون المولد أصلاً معزولاً. فقد يدعم لوحة جهد منخفض تُغذى عادةً من محول توزيع، أو قد يدعم قسماً محدداً من الأحمال الأساسية بعد تشغيل مفتاح تحويل تلقائي. وتغيّر بنية النظام الأوسع هذه كلاً من مسار الكابل وفلسفة الحماية.

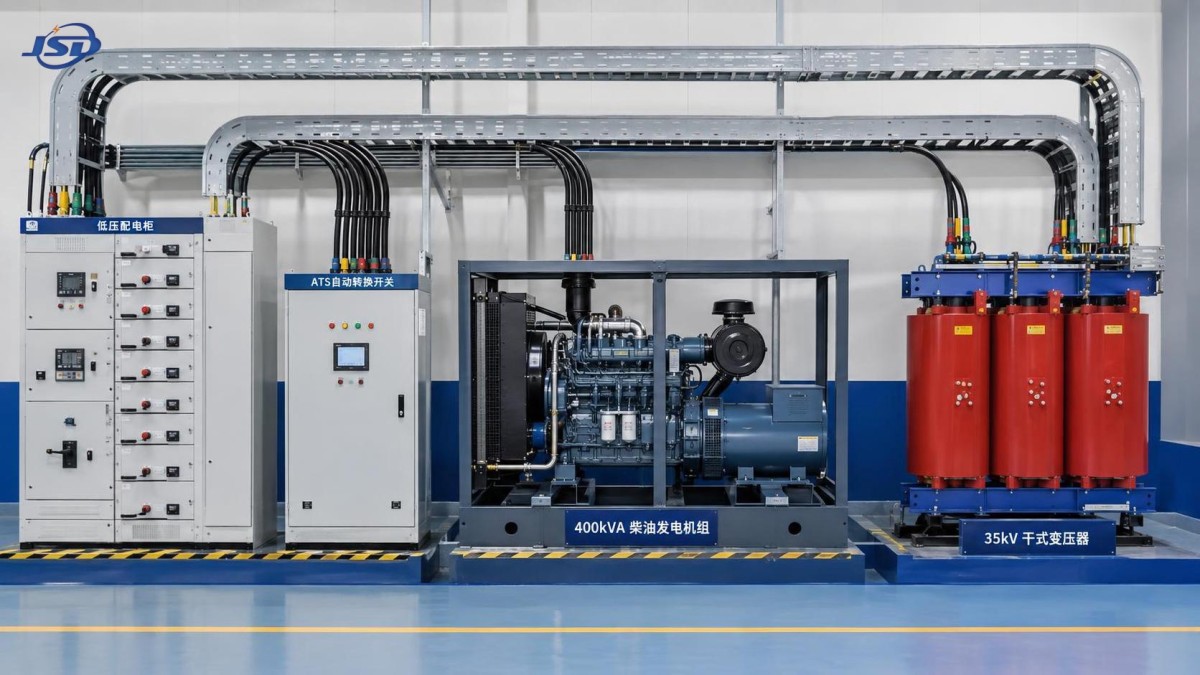

على سبيل المثال، قد يستخدم ترتيب توزيع من 35 kV إلى 0.4 kV محولاً جافاً من الراتنج المصبوب في الجانب العلوي للوحة الجهد المنخفض العادية، مع توصيل المولد في جانب الجهد المنخفض عبر ترتيب تحويل ذي تصنيف مناسب. في هذا النوع من المخططات، ينبغي مراجعة ممانعة المحول، وتصنيف قضيب الجهد المنخفض، وسعة كابل الجانب الثانوي للمحول، وإعدادات قاطع المولد معاً. لا يكفي أن يكون كل عنصر «مصنفاً عند 400 V». يجب أن تتوافق قدرة تحمل العطل، وقدرة التيار المستمر، والانتقائية فيما بينها.

بالنسبة للمشاريع التي تتطلب التحويل الجاف في المصانع الصناعية، والمباني التجارية، والمستشفيات، ومراكز البيانات، وعمليات التعدين، أو مرافق الطاقة المتجددة، يمكن النظر فيمحول توزيع ثلاثي الطور جاف من الراتنج المصبوب بجهد 35kV ضمن تصميم التوزيع الأوسع. تتوفر سلسلة SCB12 لتطبيقات دخل 35 kV وخرج 0.4 kV، بسعات تتجاوز كثيراً تصنيف المولد. ومع ذلك، لا يزال الاختيار بحاجة إلى مراعاة الطلب الفعلي، وممانعة المحول، والتهوية، وتنسيق الحماية، وما إذا كان المولد مخصصاً لتغذية جميع الأحمال المتصلة بالمحول أو لوحة الأحمال الأساسية فقط.

تُعد هذه الرؤية على مستوى النظام محور عمل شركة Jinshida Electric Power Technology Co., Ltd. في معدات نقل وتوزيع الطاقة. ومن الناحية العملية، تعتمد موثوقية الطاقة الاحتياطية على الواجهات بين المعدات بقدر اعتمادها على المعدات نفسها: فنهايات الكابلات، وتوصيلات القضبان، وإعدادات الحماية، واستمرارية التأريض، وإمكانية الوصول لأغراض الصيانة، كلها تستحق مراجعة مبكرة.

منهج عملي لتحديد مقاسات الكابلات

قبل إصدار جدول الكابلات، اجمع المعلومات التي تغيّر النتيجة. كحد أدنى، تأكد من الجهد والتردد المقننين للمولد، وkVA المقننة ودورة التشغيل، وترتيب أطراف خرج المولد المتزامن، وإطار قاطع الدائرة وإعدادات الفصل، وطول المسار، وطريقة تركيب الكابل، وأقصى درجة حرارة محيطة، وظروف التجميع، ومادة الموصل، ونوع العزل، وملف الحمل، وتحمّل الجهد المطلوب للمعدات المستقبلة.

ثم أجرِ الفحوصات بترتيب منطقي:

• احسب تيار الحمل الكامل من جهد المولد المؤكد وتصنيف kVA.
• اختر مقاسات الموصلات الأولية باستخدام معيار سعة حمل التيار المطبق وطريقة التركيب الفعلية.
• طبّق عوامل خفض التصنيف بسبب درجة الحرارة أو التجميع أو الغلاف أو التربة أو القناة حسب الحاجة.
• تحقق من هبوط الجهد عند الحمل المستمر وراجع أكبر حالة متوقعة لبدء تشغيل محرك أو خطوة حمل.
• تحقق من تحمل القصر الحراري والتنسيق مع قاطع المولد وATS والحماية اللاحقة.
• أكد متطلبات الموصل المحايد وموصل الحماية من نظام التأريض وتوافقيات الحمل.
• راجع التركيب المادي: حجم جلاند الكابل، وتوافق العروة، ونصف قطر الانحناء، وامتلاء الصينية، وتحديد الأطوار، والمسارات المتساوية للمجموعات المتوازية.

من السهل التقليل من أهمية البند الأخير. فقد لا يلائم الكابل الصحيح تقنياً صندوق أطراف المولد، ولا سيما عندما تكون هناك حاجة إلى عدة مسارات متوازية كبيرة. ويمكن لقوة الانحناء المفرطة أن تتلف العروات أو تُجهد أطراف المولد المتزامن. ينبغي مراجعة تفاصيل إنهاء الكابلات قبل التسليم، لا بعد وضع المولد في الموقع بالفعل.

قرارات شائعة تخلق مشكلات يمكن تجنبها

أحد الأخطاء المتكررة هو تحديد المقاس وفق تيار التشغيل العادي فقط دون ترك هامش للبيئة الفعلية. وخطأ آخر هو زيادة حجم كابل الطور للتحكم في هبوط الجهد مع نسيان أن الموصل المحايد، وموصل التأريض، وجلاندات الكابلات، والعروات، ووصلات قضبان التوزيع، وأطراف القاطع، يجب أن تستوعب التصميم المعدل أيضاً.

الخطأ الثالث هو افتراض أن الإطار المفتوح يعني تركيباً بسيطاً. يمكن للمجموعات ذات الإطار المفتوح أن توفر سهولة الوصول، لكنها تعرّض التركيب أيضاً للغبار والرطوبة والتأثير الميكانيكي والتعرض للأشعة فوق البنفسجية والملامسة غير المصرح بها، ما لم يتم التحكم في ترتيب الموقع بشكل صحيح. يجب أن يتوافق نوع الكابل والحماية الميكانيكية مع البيئة. فالمغذي المؤقت المرن، والكابل المدرع المدفون، وكابل الصينية الداخلي الثابت، ليست بدائل متبادلة لمجرد تشابه مساحة مقطع الموصل فيها.

لذلك فإن أفضل خطة كابلات لمولد بقدرة 400 kVA ليست الخطة التي تحتوي على أكبر الموصلات. بل هي الخطة التي تم التحقق منها مقابل سعة التيار، وتبديد الحرارة، وأداء الجهد، وتحمل الأعطال، وإعدادات الحماية، وقابلية التركيب العملي، ومسار التوزيع من المحول إلى الحمل. بمجرد تأكيد هذه الظروف، يصبح ترتيب الموصلات النهائي قراراً هندسياً قابلاً للدفاع عنه بدلاً من تقدير متفائل.
