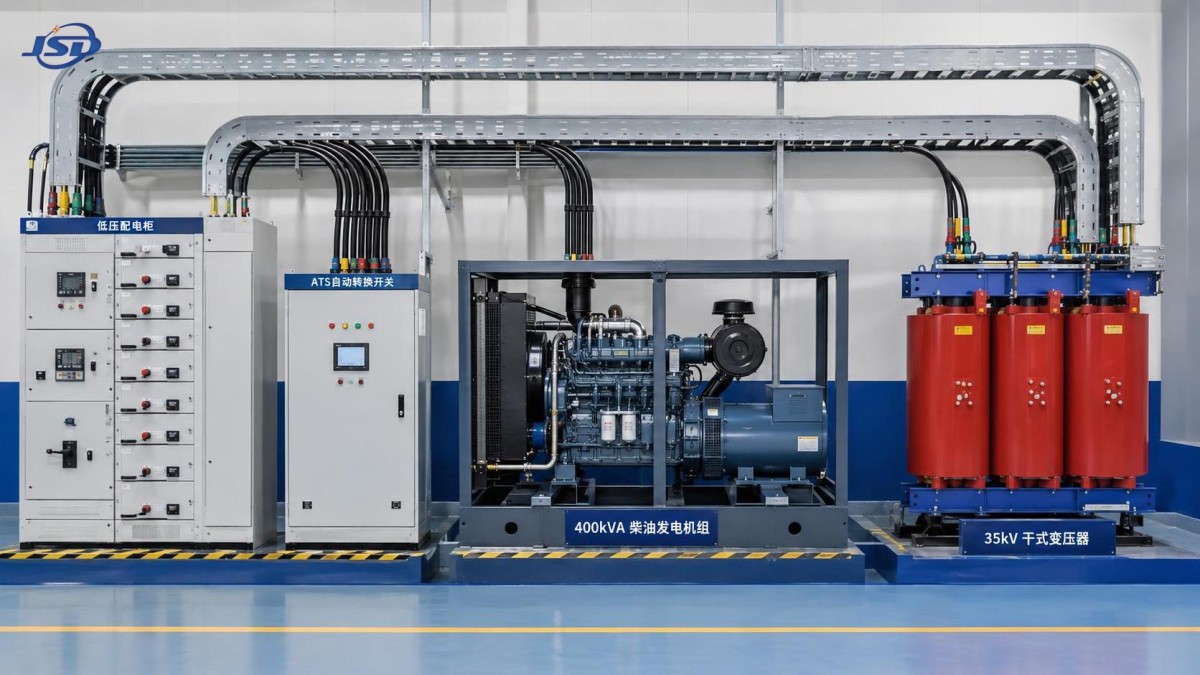

Cómo planificar el dimensionamiento de cables para un grupo electrógeno de bastidor abierto de 400 kVA

Cómo planificar el dimensionamiento de cables para un grupo electrógeno de bastidor abierto de 400 kVA

Planificar el dimensionamiento de cables para un grupo electrógeno de bastidor abierto de 400 kVA no consiste en abrir una tabla de capacidad de corriente y seleccionar el primer conductor que parezca suficientemente grande. Con esta potencia, pequeñas suposiciones pueden convertirse en errores costosos: una ruta de cable más caliente de lo esperado, un alimentador largo con una caída de tensión excesiva, un neutro subdimensionado que alimenta cargas no lineales o conductores en paralelo que no pueden instalarse con impedancias iguales.

Para los evaluadores técnicos, el enfoque correcto es partir de las condiciones operativas reales del generador, no solo de su placa de características. La tensión del generador, la composición de la carga, el método de instalación, la longitud de la ruta, los factores de corrección, los ajustes de protección, el esquema de puesta a tierra y la configuración del transformador aguas arriba o aguas abajo afectan al diseño final del cable. Un grupo electrógeno de bastidor abierto de 400 kVA utilizado para una estación de bombeo de obra no requiere la misma disposición de cables que uno que respalda un sistema de transferencia hospitalario, una cinta transportadora minera o un banco de carga temporal de centro de datos.

El objetivo es sencillo: suministrar de forma segura y fiable la potencia disponible del generador sin crear un punto débil en el sistema de distribución. Los cálculos son sencillos en principio. El criterio consiste en saber qué condiciones del proyecto los modificarán.

Comience por la corriente de salida del generador, no por la etiqueta de kVA

Para un generador trifásico, la corriente nominal de línea se calcula como:

Corriente (A) = kVA × 1.000 ÷ (√3 × tensión entre líneas)

Un equipo de 400 kVA a 400 V produce aproximadamente 577 A a plena carga nominal. A 415 V, la cifra es de aproximadamente 556 A. A 480 V, baja a unos 481 A. Esta diferencia es importante. Un cuadro de cables copiado de un proyecto de 400 V puede ser innecesariamente grande o, más peligrosamente, inadecuado si la barra de baja tensión real funciona a una tensión inferior a la supuesta.

No debe utilizarse el factor de potencia para reducir esta corriente cuando el generador ya está clasificado en kVA. La clasificación en kVA representa la capacidad de potencia aparente del alternador, y la corriente del cable a plena carga se determina a partir de los kVA y la tensión. El factor de potencia adquiere importancia al evaluar la capacidad útil en kW y el comportamiento de las cargas de motores, rectificadores, sistemas UPS y otros equipos conectados al grupo.

También conviene comprobar si los 400 kVA corresponden a la potencia principal, la potencia de emergencia o una potencia reducida específica del sitio. La temperatura ambiente, la altitud, la calidad del combustible, la disposición de la envolvente y el régimen de operación pueden reducir la potencia disponible del generador. El dimensionamiento de los cables normalmente debe basarse en la potencia que el sistema realmente está autorizado a entregar bajo su servicio previsto, mientras que la coordinación de protecciones debe seguir reflejando los datos confirmados por el fabricante del generador.

La capacidad de corriente está determinada por las condiciones de instalación

La corriente calculada es solo el punto de partida. Las tablas de capacidad de corriente de los cables suponen una condición de instalación definida, como cables individuales al aire libre, cables sobre una bandeja perforada, circuitos enterrados a una temperatura de suelo determinada o conductores dentro de un conducto. Los proyectos reales rara vez coinciden exactamente con la condición ideal.

Los grupos electrógenos de bastidor abierto suelen instalarse al aire libre, en salas de equipos con ventilación parcial o en áreas de operación temporales. Esto genera varias consideraciones prácticas. Una bandeja portacables negra expuesta a la luz solar directa puede alcanzar una temperatura considerablemente superior a la de una bandeja protegida. Los cables instalados muy juntos detrás del generador pueden disipar peor el calor que los cables espaciados sobre una escalera portacables. Una ruta que atraviesa una sala eléctrica congestionada puede incluir varias condiciones de corrección, aunque los primeros 10 metros estén al aire libre.

Por lo tanto, la selección del cable debe verificarse conforme al código eléctrico local aplicable y a la norma de instalación correspondiente. En proyectos basados en IEC, los diseñadores suelen considerar el material del conductor, la clase de temperatura del aislamiento, la temperatura ambiente, el agrupamiento, el método de referencia de instalación, la resistividad térmica del suelo para cables enterrados y el número de conductores cargados. Las instalaciones basadas en NEC utilizan un marco de cálculo diferente, por lo que una tabla no debe sustituirse informalmente por otra.

Para un grupo electrógeno de bastidor abierto de 400 kVA a 400 V, un solo cable por fase puede resultar impracticable según el tamaño del conductor, el espacio de terminación, el radio de curvatura y la capacidad de corriente disponible tras aplicar las correcciones. Son comunes las instalaciones en paralelo. Sin embargo, los cables en paralelo requieren una instalación rigurosa: cada tendido debe tener el mismo tamaño de conductor, longitud, material, tipo de aislamiento y disposición de ruta. Una trayectoria en paralelo «más corta» o una posición diferente en la bandeja puede producir un reparto desigual de corriente. Puede funcionar durante la puesta en servicio, pero generar calentamiento localizado con el tiempo.

No deje que la caída de tensión sea una consideración posterior

Un alimentador puede cumplir con la capacidad térmica de corriente y, aun así, ser un diseño deficiente de cable para generador. La caída de tensión es especialmente relevante porque los sistemas de generadores generalmente tienen una impedancia de fuente mayor que una alimentación robusta de la red eléctrica. Cuando arranca un motor grande, la tensión que recibe la carga puede disminuir debido tanto a la respuesta del alternador como a la impedancia del alimentador. Si el alimentador es largo o está subdimensionado, el motor puede acelerar lentamente, no arrancar o llevar al generador a una condición de operación inestable.

Por esta razón, el diseño debe examinar toda la ruta desde los terminales de salida del generador hasta el cuadro principal de distribución o el interruptor de transferencia y, posteriormente, desde ese cuadro hasta las cargas de motores principales si el generador está dedicado a una red limitada. La caída de tensión resistiva es importante, pero la reactancia cobra mayor relevancia en conductores más grandes, configuraciones multicore y recorridos más largos. El método de cálculo correcto depende de la norma del proyecto y de la construcción del cable.

Una pregunta de ingeniería útil no es simplemente «¿Cuál es la caída a 577 A?». Pregunte en cambio: «¿Qué ocurre en el peor escalón de carga esperado?». Un grupo que alimenta resistencias calefactoras se comporta de manera muy diferente a uno que asume bombas de agua refrigerada, trituradoras, compresores de aire o un gran rectificador UPS. Si el arranque de motores forma parte del servicio, el dimensionamiento del cable debe revisarse junto con el rendimiento transitorio del generador, el método de arranque del motor, la secuencia de carga y la caída de tensión admisible del equipo accionado.

El neutro, la tierra y la capacidad ante fallas merecen la misma atención que los conductores de fase

El conductor neutro suele tratarse como un detalle rutinario, pero puede ser decisivo en los sistemas modernos de baja tensión. Si el grupo electrógeno alimenta únicamente motores trifásicos equilibrados, la carga del neutro puede ser limitada. Si alimenta circuitos de oficina, equipos informáticos, iluminación LED, variadores de velocidad, cargas UPS u otros equipos monofásicos no lineales, los armónicos triples pueden aumentar la corriente de neutro. La posibilidad de reducir el neutro debe determinarse a partir del estudio de carga real y de las reglas aplicables, no mediante una suposición genérica.

El diseño de puesta a tierra también debe resolverse antes de adquirir los cables. ¿El neutro del generador está puesto a tierra sólidamente, mediante resistencia o conmutado mediante una disposición de transferencia de cuatro polos? ¿El generador crea un sistema derivado separadamente cuando funciona en emergencia? Estas decisiones afectan a la unión entre neutro y tierra, al dimensionamiento del conductor de protección, al comportamiento del bucle de falla y a la selección del interruptor de transferencia. Un tamaño correcto de cable de fase no compensará un esquema poco claro de puesta a tierra del neutro.

La capacidad de soportar cortocircuitos es otra verificación independiente. La corriente de falla del generador suele estar limitada por la reactancia del alternador y las características de excitación, y puede disminuir después del período inicial de falla. Esto no elimina la necesidad de realizar un cálculo de falla. El cable, el interruptor automático del generador, el ATS, la barra colectora y los dispositivos de protección aguas abajo deben evaluarse como un único sistema de protección. Cuando el generador puede operar en paralelo con otra fuente o cuando la configuración permite una contribución de la red a una falla, el nivel de falla previsto puede ser sustancialmente diferente al de la operación solo con generador.

Coordine el plan de cables con los transformadores y el esquema de distribución de baja tensión

En proyectos industriales y de infraestructura, un generador rara vez es un activo aislado. Puede respaldar un cuadro de baja tensión alimentado normalmente por un transformador de distribución, o puede suministrar una sección definida de cargas esenciales después de que actúe un interruptor de transferencia automática. Esta arquitectura más amplia del sistema modifica tanto la ruta del cable como la filosofía de protección.

Por ejemplo, una disposición de distribución de 35 kV a 0,4 kV puede utilizar un transformador de resina moldeada aguas arriba del cuadro normal de baja tensión, con el generador conectado en el lado de baja tensión mediante una disposición de conmutación con la capacidad nominal adecuada. En este tipo de configuración, deben revisarse conjuntamente la impedancia del transformador, la capacidad nominal de la barra colectora de BT, la capacidad de los cables secundarios del transformador y los ajustes del interruptor del generador. No basta con que cada elemento esté «clasificado para 400 V». Su capacidad de soportar fallas, capacidad de corriente continua y selectividad deben ser compatibles.

Para proyectos que requieren transformación en seco en plantas industriales, edificios comerciales, hospitales, centros de datos, operaciones mineras o instalaciones de energía renovable, elTransformador de distribución trifásico seco de resina moldeada de 35 kV puede considerarse dentro del diseño general de distribución. La gama SCB12 está disponible para aplicaciones con entrada de 35 kV y salida de 0,4 kV, con capacidades que superan ampliamente la potencia nominal del generador. La selección aún debe tener en cuenta la demanda real, la impedancia del transformador, la ventilación, la coordinación de protecciones y si el generador está destinado a alimentar todas las cargas conectadas al transformador o solo un cuadro de cargas esenciales.

Esta visión a nivel de sistema es fundamental en el trabajo de Jinshida Electric Power Technology Co., Ltd. en equipos de transmisión y distribución de energía. En la práctica, la energía de respaldo fiable depende tanto de las interfaces entre los equipos como de los propios equipos: las terminaciones de cables, las conexiones de barras, los ajustes de protección, la continuidad de puesta a tierra y el acceso para mantenimiento merecen una revisión temprana.

Un flujo de trabajo práctico para el dimensionamiento de cables

Antes de emitir un cuadro de cables, recopile la información que modifica el resultado. Como mínimo, confirme la tensión y frecuencia nominales del generador, los kVA nominales y el servicio, la disposición de los terminales de salida del alternador, el bastidor del interruptor automático y los ajustes de disparo, la longitud de la ruta, el método de instalación del cable, la temperatura ambiente máxima, las condiciones de agrupamiento, el material del conductor, el tipo de aislamiento, el perfil de carga y la tolerancia de tensión requerida por el equipo receptor.

A continuación, realice las verificaciones en un orden lógico:

• Calcule la corriente a plena carga a partir de la tensión confirmada del generador y la potencia nominal en kVA.
• Seleccione tamaños preliminares de conductor utilizando la norma de capacidad de corriente aplicable y el método de instalación real.
• Aplique los factores de corrección por temperatura, agrupamiento, envolvente, suelo o conducto según sea necesario.
• Verifique la caída de tensión con carga continua y revise la mayor condición prevista de arranque de motor o escalón de carga.
• Compruebe la capacidad térmica ante cortocircuito y la coordinación con el interruptor del generador, el ATS y la protección aguas abajo.
• Confirme los requisitos del neutro y del conductor de protección según el sistema de puesta a tierra y los armónicos de carga.
• Revise la instalación física: tamaño de prensaestopas, compatibilidad de terminales, radio de curvatura, ocupación de bandeja, identificación de fases y rutas iguales para conjuntos en paralelo.

El último punto es fácil de subestimar. Un cable técnicamente correcto puede no caber en la caja de terminales del generador, especialmente cuando se requieren múltiples tendidos paralelos grandes. Una fuerza de curvatura excesiva puede dañar los terminales o someter a tensión los bornes del alternador. Los detalles de terminación del cable deben revisarse antes de la entrega, no después de que el generador ya esté instalado en el sitio.

Decisiones comunes que generan problemas evitables

Un error recurrente consiste en dimensionar únicamente para la corriente normal de operación sin dejar margen para el entorno real. Otro es aumentar el tamaño del cable de fase para controlar la caída de tensión y olvidar que el neutro, el conductor de tierra, los prensaestopas, los terminales, los enlaces de barras y los bornes del interruptor aún deben admitir el diseño revisado.

Un tercer error es asumir que un bastidor abierto implica una instalación sencilla. Los equipos de bastidor abierto pueden ofrecer un acceso conveniente, pero también exponen la instalación al polvo, la humedad, el impacto mecánico, la radiación UV y el contacto no autorizado, a menos que la disposición del sitio se controle adecuadamente. El tipo de cable y la protección mecánica deben adaptarse al entorno. Un alimentador temporal flexible, un cable armado enterrado y un cable fijo para bandeja interior no son intercambiables simplemente porque su sección transversal de conductor sea similar.

Por lo tanto, el mejor plan de cables para un generador de 400 kVA no es el que utiliza los conductores más grandes. Es aquel que se ha verificado frente a la capacidad de corriente, la disipación de calor, el rendimiento de tensión, la capacidad ante fallas, los ajustes de protección, la viabilidad de instalación y la ruta de distribución desde el transformador hasta la carga. Una vez confirmadas estas condiciones, la disposición final de conductores se convierte en una decisión de ingeniería justificable en lugar de una estimación optimista.
