Comment planifier le dimensionnement des câbles pour un groupe électrogène à châssis ouvert de 400 kVA

Comment planifier le dimensionnement des câbles pour un groupe électrogène à châssis ouvert de 400 kVA

Planifier le dimensionnement des câbles pour un groupe électrogène à châssis ouvert de 400 kVA ne consiste pas à ouvrir un tableau d’intensités admissibles et à sélectionner le premier conducteur qui semble suffisamment grand. À cette puissance, de petites hypothèses peuvent devenir des erreurs coûteuses : un cheminement de câbles plus chaud que prévu, un long départ avec une chute de tension excessive, un neutre sous-dimensionné alimentant des charges non linéaires, ou des conducteurs en parallèle impossibles à installer avec une impédance égale.

Pour les évaluateurs techniques, la bonne approche consiste à partir des conditions d’exploitation réelles du générateur plutôt que de sa seule plaque signalétique. La tension du générateur, la composition des charges, le mode d’installation, la longueur du parcours, les facteurs de déclassement, les réglages de protection, le schéma de mise à la terre et la configuration du transformateur en amont ou en aval influencent tous la conception finale des câbles. Un groupe électrogène à châssis ouvert de 400 kVA utilisé pour une station de pompage de chantier ne nécessite pas la même disposition de câbles qu’un groupe alimentant un système de transfert hospitalier, un convoyeur minier ou un banc de charge temporaire de centre de données.

L’objectif est simple : fournir en toute sécurité et de manière fiable la puissance disponible du générateur sans créer de point faible dans le système de distribution. Les calculs sont simples en principe. L’essentiel est de savoir quelles conditions du projet les modifieront.

Commencez par le courant de sortie du générateur, et non par l’indication en kVA

Pour un générateur triphasé, le courant nominal de ligne se calcule comme suit :

Courant (A) = kVA × 1 000 ÷ (√3 × tension entre phases)

Un groupe de 400 kVA à 400 V produit environ 577 A à pleine puissance nominale. À 415 V, cette valeur est d’environ 556 A. À 480 V, elle descend à environ 481 A. Cette différence est importante. Un tableau de câbles repris d’un projet à 400 V peut être inutilement surdimensionné ou, plus dangereusement, insuffisant si le jeu de barres basse tension réel fonctionne à une tension inférieure à celle supposée.

Le facteur de puissance ne doit pas être utilisé pour réduire ce courant lorsque le générateur est déjà exprimé en kVA. La puissance nominale en kVA représente la capacité de puissance apparente de l’alternateur, et le courant de câble à pleine charge découle des kVA et de la tension. Le facteur de puissance devient important lors de l’évaluation de la capacité utile en kW et du comportement des charges moteur, redresseurs, systèmes UPS et autres équipements raccordés au groupe.

Il convient également de vérifier si 400 kVA correspond à la puissance principale, à la puissance de secours ou à une puissance déclassée propre au site. La température ambiante, l’altitude, la qualité du carburant, la configuration du capotage et le régime de fonctionnement peuvent réduire la puissance disponible du générateur. Le dimensionnement des câbles doit normalement être basé sur la puissance que le système est réellement autorisé à fournir dans le cadre du service prévu, tandis que la coordination des protections doit toujours refléter les données confirmées par le fabricant du générateur.

L’intensité admissible dépend des conditions d’installation

Le courant calculé n’est que le point de départ. Les tableaux d’intensité admissible supposent une condition d’installation définie, telle que des câbles individuels à l’air libre, des câbles sur un chemin de câbles perforé, des circuits enterrés à une température de sol donnée ou des conducteurs dans une gaine. Les projets réels correspondent rarement exactement aux conditions idéales.

Les groupes électrogènes à châssis ouvert sont souvent installés à l’extérieur, dans des locaux techniques partiellement ventilés ou dans des zones d’exploitation temporaires. Cela soulève plusieurs préoccupations pratiques. Un chemin de câbles noir exposé au soleil direct peut fonctionner à une température nettement plus élevée qu’un cheminement abrité. Des câbles posés serrés derrière le générateur peuvent dissiper moins bien la chaleur que des câbles espacés sur un support à échelle. Un parcours traversant un local électrique encombré peut comporter plusieurs conditions de déclassement, même lorsque les premiers 10 mètres sont à l’air libre.

La sélection des câbles doit donc être vérifiée par rapport au code électrique local applicable et à la norme d’installation concernée. Dans les projets fondés sur les normes IEC, les concepteurs prennent généralement en compte le matériau conducteur, la température nominale de l’isolant, la température ambiante, le groupement, la méthode de référence d’installation, la résistivité thermique du sol pour les câbles enterrés et le nombre de conducteurs chargés. Les installations fondées sur le NEC utilisent un cadre de calcul différent ; un tableau ne doit donc pas être remplacé par un autre sans précaution.

Pour un groupe électrogène à châssis ouvert de 400 kVA à 400 V, un seul câble par phase peut être peu pratique selon la taille des conducteurs, l’espace disponible pour les terminaisons, le rayon de courbure et l’intensité admissible restante après déclassement. Les câbles en parallèle sont courants. Toutefois, ils exigent une installation rigoureuse : chaque cheminement doit avoir la même section de conducteur, la même longueur, le même matériau, le même type d’isolation et la même disposition de routage. Un chemin parallèle « plus court » ou une position différente sur le chemin de câbles peut entraîner un partage inégal du courant. Cela peut fonctionner lors de la mise en service, mais générer un échauffement localisé au fil du temps.

Ne laissez pas la chute de tension devenir une considération secondaire

Un départ peut satisfaire aux exigences thermiques d’intensité admissible tout en restant une mauvaise conception de câble de générateur. La chute de tension est particulièrement pertinente, car les systèmes de génération présentent généralement une impédance de source plus élevée qu’une alimentation réseau robuste. Lorsqu’un gros moteur démarre, la tension observée à la charge peut chuter en raison à la fois de la réponse de l’alternateur et de l’impédance du départ. Si le départ est long ou sous-dimensionné, le moteur peut accélérer lentement, ne pas démarrer ou placer le générateur dans une condition de fonctionnement instable.

Pour cette raison, la conception doit examiner l’ensemble du parcours, des bornes de sortie du générateur au tableau principal de distribution ou à l’interrupteur de transfert, puis de ce tableau aux principales charges moteur si le générateur est dédié à un réseau limité. La chute de tension résistive est importante, mais la réactance devient de plus en plus pertinente avec des conducteurs de grande section, des configurations multiconducteurs et des parcours plus longs. La méthode de calcul appropriée dépend de la norme du projet et de la construction du câble.

Une question d’ingénierie utile n’est pas seulement « Quelle est la chute à 577 A ? ». Il faut plutôt demander : « Que se passe-t-il lors du pire échelon de charge attendu ? » Un groupe alimentant des résistances chauffantes se comporte très différemment d’un groupe prenant en charge des pompes d’eau glacée, des concasseurs, des compresseurs d’air ou un grand redresseur UPS. Si le démarrage des moteurs fait partie du service prévu, le dimensionnement des câbles doit être examiné conjointement avec les performances transitoires du générateur, la méthode de démarrage des moteurs, la séquence de chargement et la chute de tension admissible des équipements entraînés.

Le neutre, la terre et la tenue aux défauts méritent autant d’attention que les conducteurs de phase

Le conducteur neutre est souvent considéré comme un détail courant, alors qu’il peut être déterminant dans les systèmes basse tension modernes. Si le groupe électrogène alimente uniquement des moteurs triphasés équilibrés, la charge du neutre peut être limitée. S’il alimente des circuits de bureaux, des équipements informatiques, un éclairage LED, des variateurs de vitesse, des charges UPS ou d’autres équipements monophasés non linéaires, les harmoniques triples peuvent augmenter le courant de neutre. La possibilité de réduire la section du neutre doit être déterminée à partir de l’étude réelle des charges et des règles applicables, et non d’une hypothèse générique.

La conception de la mise à la terre doit également être définie avant l’approvisionnement des câbles. Le neutre du générateur est-il directement mis à la terre, mis à la terre par résistance ou commuté au moyen d’un dispositif de transfert à quatre pôles ? Le générateur crée-t-il un système dérivé séparément lorsqu’il fonctionne en secours ? Ces décisions influencent la liaison neutre-terre, le dimensionnement du conducteur de protection, le comportement de la boucle de défaut et le choix de l’interrupteur de transfert. Une section de câble de phase correcte ne compensera pas un schéma neutre-terre imprécis.

La capacité de tenue au court-circuit constitue une autre vérification distincte. Le courant de défaut du générateur est souvent limité par la réactance de l’alternateur et les caractéristiques d’excitation, et il peut décroître après la période initiale de défaut. Cela ne supprime pas la nécessité d’un calcul de défaut. Le câble, le disjoncteur du générateur, l’ATS, le jeu de barres et les dispositifs de protection en aval doivent être évalués comme un seul système de protection. Lorsque le générateur peut fonctionner en parallèle avec une autre source, ou lorsque la configuration permet une contribution du réseau à un défaut, le niveau de défaut présumé peut être considérablement différent de celui d’un fonctionnement sur générateur seul.

Coordonnez le plan de câblage avec les transformateurs et le schéma de distribution basse tension

Dans les projets industriels et d’infrastructure, un générateur est rarement un équipement isolé. Il peut assurer le secours d’un tableau basse tension normalement alimenté par un transformateur de distribution, ou il peut alimenter une section définie de charges essentielles après l’actionnement d’un commutateur de transfert automatique. Cette architecture système plus large modifie à la fois le parcours des câbles et la philosophie de protection.

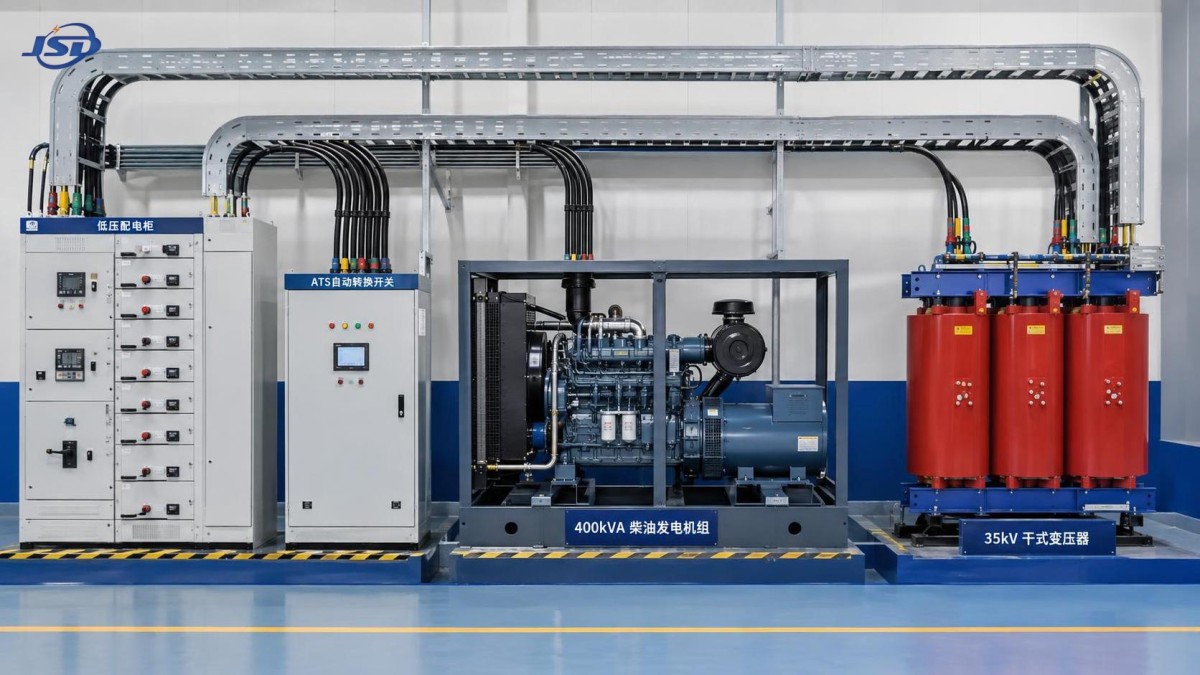

Par exemple, une configuration de distribution de 35 kV à 0,4 kV peut utiliser un transformateur sec en résine coulée en amont du tableau basse tension normal, le générateur étant raccordé côté basse tension par un dispositif de commutation correctement dimensionné. Dans ce type de configuration, l’impédance du transformateur, le calibre du jeu de barres BT, la capacité des câbles secondaires du transformateur et les réglages du disjoncteur du générateur doivent être examinés ensemble. Il ne suffit pas que chaque élément soit « prévu pour 400 V ». Leur tenue aux défauts, leur capacité en courant continu et leur sélectivité doivent être compatibles.

Pour les projets nécessitant une transformation sèche dans des usines industrielles, des bâtiments commerciaux, des hôpitaux, des centres de données, des sites miniers ou des installations d’énergie renouvelable, letransformateur de distribution triphasé sec en résine coulée 35 kV peut être envisagé dans le cadre de la conception globale de distribution. La gamme SCB12 est disponible pour des applications avec une entrée de 35 kV et une sortie de 0,4 kV, avec des capacités allant bien au-delà de la puissance du générateur. La sélection doit néanmoins tenir compte de la demande réelle, de l’impédance du transformateur, de la ventilation, de la coordination des protections et du fait que le générateur est destiné à alimenter toutes les charges raccordées au transformateur ou uniquement un tableau de charges essentielles.

Cette vision à l’échelle du système est au cœur du travail de Jinshida Electric Power Technology Co., Ltd. dans les équipements de transport et de distribution d’électricité. En pratique, la fiabilité de l’alimentation de secours dépend autant des interfaces entre les équipements que des équipements eux-mêmes : les terminaisons de câbles, les connexions de jeux de barres, les réglages de protection, la continuité de mise à la terre et l’accessibilité pour la maintenance doivent tous être examinés dès le début.

Un processus pratique de dimensionnement des câbles

Avant d’émettre un tableau de câbles, recueillez les informations qui modifient le résultat. Au minimum, confirmez la tension et la fréquence nominales du générateur, les kVA nominaux et le régime de service, la configuration des bornes de sortie de l’alternateur, le châssis du disjoncteur et ses réglages de déclenchement, la longueur du parcours, la méthode d’installation des câbles, la température ambiante maximale, les conditions de groupement, le matériau conducteur, le type d’isolation, le profil de charge et la tolérance de tension requise par l’équipement récepteur.

Effectuez ensuite les vérifications dans un ordre logique :

• Calculez le courant à pleine charge à partir de la tension confirmée du générateur et de sa puissance nominale en kVA.
• Sélectionnez des sections de conducteur préliminaires en utilisant la norme d’intensité admissible applicable et la méthode d’installation réelle.
• Appliquez les facteurs de déclassement liés à la température, au groupement, au capotage, au sol ou aux gaines, selon les besoins.
• Vérifiez la chute de tension en charge continue et examinez la plus grande condition anticipée de démarrage moteur ou d’échelon de charge.
• Vérifiez la tenue thermique au court-circuit et la coordination avec le disjoncteur du générateur, l’ATS et les protections en aval.
• Confirmez les exigences relatives au neutre et au conducteur de protection en fonction du système de mise à la terre et des harmoniques de charge.
• Examinez l’installation physique : taille des presse-étoupes, compatibilité des cosses, rayon de courbure, taux de remplissage du chemin de câbles, identification des phases et routage identique des ensembles parallèles.

Le dernier point est facile à sous-estimer. Un câble techniquement correct peut ne pas entrer dans la boîte à bornes du générateur, en particulier lorsque plusieurs grandes liaisons parallèles sont nécessaires. Une force de courbure excessive peut endommager les cosses ou solliciter les bornes de l’alternateur. Les détails des terminaisons de câbles doivent être examinés avant la livraison, et non après que le générateur est déjà positionné sur le site.

Décisions courantes qui créent des problèmes évitables

Une erreur récurrente consiste à dimensionner uniquement selon le courant de fonctionnement normal, sans prévoir de marge pour l’environnement réel. Une autre consiste à augmenter la section des câbles de phase pour maîtriser la chute de tension tout en oubliant que le neutre, le conducteur de terre, les presse-étoupes, les cosses, les liaisons de jeux de barres et les bornes du disjoncteur doivent toujours pouvoir accueillir la conception révisée.

Une troisième erreur consiste à supposer qu’un châssis ouvert implique une installation simple. Les groupes à châssis ouvert peuvent offrir un accès pratique, mais ils exposent également l’installation à la poussière, à l’humidité, aux chocs mécaniques, aux rayonnements UV et aux contacts non autorisés, sauf si l’aménagement du site est correctement contrôlé. Le type de câble et la protection mécanique doivent correspondre à l’environnement. Un départ temporaire flexible, un câble armé enterré et un câble fixe sur chemin de câbles intérieur ne sont pas interchangeables simplement parce que leur section de conducteur est similaire.

Le meilleur plan de câblage pour un générateur de 400 kVA n’est donc pas celui qui utilise les conducteurs les plus grands. C’est celui qui a été vérifié au regard de la capacité de courant, de la dissipation thermique, des performances de tension, du régime de défaut, des réglages de protection, de la faisabilité d’installation et du parcours de distribution du transformateur à la charge. Une fois ces conditions confirmées, la configuration finale des conducteurs devient une décision d’ingénierie justifiable plutôt qu’une estimation optimiste.
