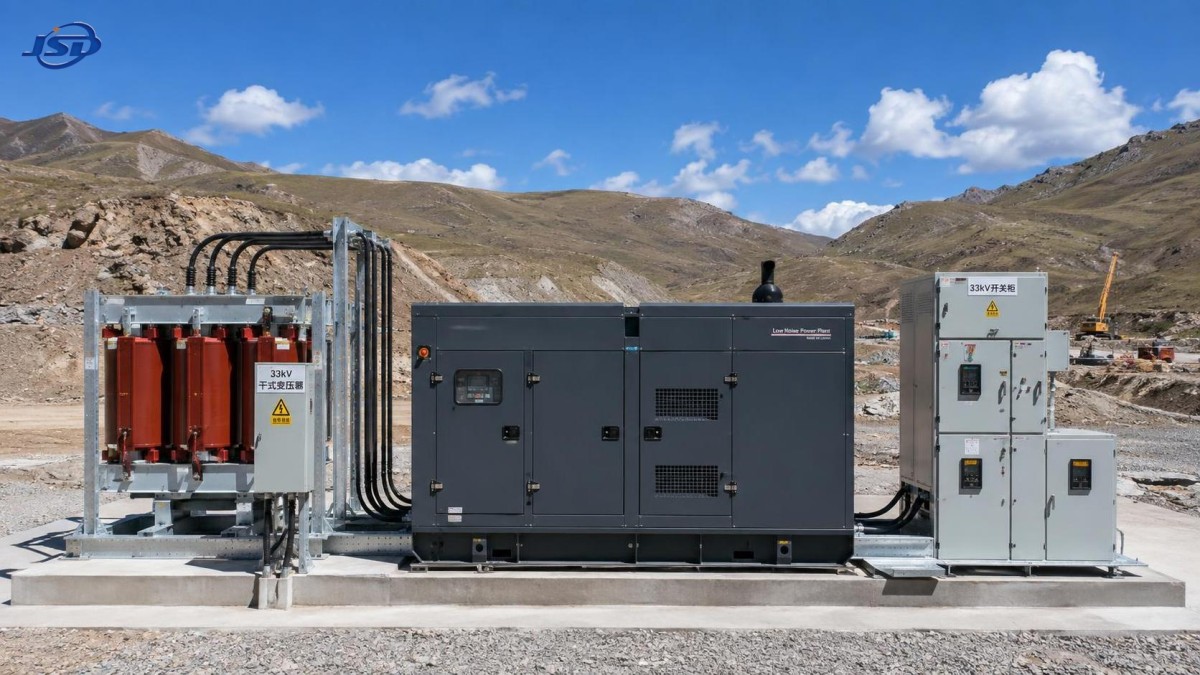

Открытая рама или кожух: какая промышленная генераторная установка подходит для удалённого объекта?

Открытая рама или кожух: какой промышленный генератор подходит для удалённого объекта?

Выбор между промышленным генератором в открытой раме и агрегатом в кожухе может напрямую повлиять на бесперебойность работы, безопасность, затраты на обслуживание и реализацию проекта на удалённых объектах. Для руководителей проектов решение редко сводится только к цене генератора или номинальной мощности. Оно зависит от воздействия окружающей среды, ограничений по шуму, логистики топлива, транспортной доступности, наличия операторов и надёжности более широкой электрической системы, подключённой к генератору.

Удалённый карьер, горный лагерь, строительная площадка, насосная станция, подстанция возобновляемой энергетики или временное промышленное предприятие могут не иметь надёжного электроснабжения от сети. В таких условиях генераторная установка часто становится основой схемы электроснабжения объекта. Если она плохо соответствует условиям эксплуатации, на первый взгляд незначительная проблема — попадание пыли в радиатор, недоступная точка обслуживания, провал напряжения при запуске двигателя или недостаточное шумоподавление — может задержать работы на срок, значительно превышающий время, необходимое для ремонта двигателя.

Практический вопрос заключается не в том, какие генераторы — открытые или в кожухе — «лучше». Каждая конфигурация решает свой набор задач. Правильный выбор начинается с условий объекта, затем учитываются характер нагрузки, схема распределения, стратегия технического обслуживания и ограничения по развертыванию.

Что меняется, когда рама остаётся открытой?

Промышленный генератор в открытой раме оставляет двигатель, альтернатор, панель управления, систему охлаждения и связанные компоненты без интегрированного всепогодного шумозащитного кожуха. Его обычно выбирают, когда генератор будет размещён в специально построенном машинном помещении, под подходящим навесом или в контейнерном энергомодуле, уже обеспечивающем защиту от воздействия окружающей среды и несанкционированного доступа.

Его главное преимущество — доступность. Техники могут осматривать ремни, шланги, фильтры, аккумуляторные соединения, компоненты выхлопной системы и электрические клеммы при меньшем количестве физических препятствий. Это важно для проектов с квалифицированными бригадами обслуживания и плановым регламентом сервиса. Открытые установки также проще интегрировать в индивидуальные компоновки, особенно когда топливные баки, трассы выхлопа, распределительные устройства, вентиляционные каналы и трансформаторное оборудование должны разместиться в ограниченном пространстве.

Меньший вес кожуха и более простая конструкция также могут быть полезны, когда генератор необходимо разместить в подвальном машинном помещении, поднять в составе салазочного модуля или включить в более крупный электротехнический блок. Однако «открытый» не означает, что агрегат можно просто установить на улице. Воздействие дождя, переносимого ветром песка, солёного воздуха, прямого солнечного света, животных или несанкционированного доступа может быстро свести на нет преимущества простого обслуживания.

Открытый генератор также перекладывает ответственность за шумоподавление, вентиляцию, дренаж, противопожарное разделение и ограждение на проектную документацию. Это может быть вполне уместно, но требует координации на ранней стадии проекта. Машинное помещение с недостаточными воздушными каналами может вызвать перегрев; плохо спроектированная трасса выхлопа может повысить противодавление; самодельный навес может удерживать тепло вместо защиты машины.

Почему генераторы в кожухе часто являются более безопасным стандартным выбором для удалённых объектов

Генератор в кожухе включает навес или корпус вокруг генераторной установки. В зависимости от конфигурации кожух может обеспечивать защиту от атмосферных воздействий, акустическую обработку, функции безопасности, встроенные точки подъёма и пространство для органов управления или вспомогательного оборудования. Для удалённого объекта с ограниченной инфраструктурой такой комплексный подход может исключить несколько строительных задач из критического пути проекта.

Кожух особенно ценен там, где генератор должен работать на открытом воздухе месяцами или годами. Он помогает защитить электрические соединения и механические компоненты от прямого воздействия среды, а запираемые двери доступа снижают риск случайного вмешательства. Там, где размещение персонала, близлежащие населённые пункты или условия экологических разрешений создают ограничения по шуму, акустический кожух может стать решающим фактором. Требуемый уровень шума всё равно необходимо подтверждать на соответствующем расстоянии и в фактических условиях эксплуатации; «бесшумный генератор» сам по себе не является значимой инженерной спецификацией.

Существуют и компромиссы. Доступ для обслуживания может быть более ограниченным, особенно если кожух установлен близко к ограждению, стене или насыпи. В жарком климате или на большой высоте необходимо тщательно оценивать эффективность охлаждения, поскольку двигатель и альтернатор зависят от правильно организованного воздушного потока. Кожух не отменяет необходимость обслуживания. Он может лишь сделать отсутствие обслуживания менее заметным, пока неисправность не станет серьёзной.

Для временных работ агрегаты в кожухе часто проще мобилизовать как автономные активы. Тем не менее перед закупкой необходимо проверить транспортные габариты, полную массу, способы подъёма и ограничения маршрута. Кожух, подходящий для асфальтированного логистического маршрута, может оказаться трудно перемещаемым по узким горным дорогам, мягкому грунту или на объекте, доступном только для грузоподъёмного оборудования малой мощности.

Сравнивайте генератор с реальными условиями эксплуатации

Это сравнение полезно, но оно не должно заменять анализ нагрузки и монтажа. Неправильно подобранный агрегат в кожухе остаётся неправильно подобранным; правильно подобранный генератор в открытой раме может годами эффективно работать в надлежащим образом спроектированной электростанции.

Начинайте с профиля нагрузки, а не с общей мощности на шильдиках

На удалённых проектах часто ошибочно суммируют мощности на шильдиках оборудования и выбирают генератор по итоговой величине. Это не показывает, как ведёт себя нагрузка. Запуск двигателей, сварочное оборудование, дробилки, насосы, компрессоры, приводы с регулируемой скоростью, зарядные устройства аккумуляторов и включение трансформаторов под напряжение могут по-разному влиять на напряжение и частоту генератора.

Проектным группам следует определить непрерывную нагрузку, ожидаемую пиковую нагрузку, ступенчатые изменения нагрузки, последовательность пуска, коэффициент мощности, нагрузки, создающие гармоники, и перспективное расширение. Режим номинальной мощности генераторной установки — резервный, основной или непрерывный — также должен соответствовать предполагаемому режиму эксплуатации. Эти режимы не являются взаимозаменяемыми. Если объект зависит от генерации как от основного источника электроэнергии, обсуждение рабочего цикла становится важнее заявленного значения кВА.

Выбор трансформатора должен обсуждаться в том же контексте. Когда генерация распределяется по сети среднего напряжения, генератор, схема защиты, кабельные линии, сопротивление трансформатора, способ заземления и низковольтные нагрузки должны работать как единая согласованная система. Например, пусковой ток при включении трансформатора под напряжение может иметь значение для выбора мощности генератора и настроек защиты, особенно если несколько трансформаторов включаются последовательно.

Не рассматривайте трансформатор как второстепенную деталь

На удалённом промышленном объекте генераторная установка может напрямую питать низковольтные нагрузки, подавать питание на повышающий трансформатор для распределительного кольца среднего напряжения или поддерживать трансформатор, понижающий входное среднее напряжение для местного оборудования. Конфигурация меняет перечень вопросов, которые необходимо задать. Коэффициент трансформации, группа соединения, сопротивление, координация защит, схема нейтрали, уровень короткого замыкания и длина кабеля могут влиять на предсказуемость поведения системы при возмущениях.

Если рядом с чувствительными технологическими операциями требуется внутреннее распределительное оборудование, могут рассматриваться сухие трансформаторы, поскольку они исключают риск утечки масла, связанный с масляными конструкциями, и могут обеспечивать высокие показатели пожарной безопасности. Распределительный трансформатор сухого типа с литой изоляцией 33 кВ предназначен для применений с входным напряжением 33 кВ и выходным напряжением 0,4 кВ, с заявленными мощностями от 30 до 2500 кВА. Его заявленная способность выдерживать грозовой импульс 175 кВ, сопротивление короткого замыкания 6%, варианты температурной защиты и пожарные характеристики класса F1 могут быть актуальны, если спецификация проекта предусматривает трансформатор с литой изоляцией. Окончательная пригодность по-прежнему зависит от исследования сети, условий монтажа, требуемых стандартов и переходных характеристик генератора.

Именно здесь поставщик энергетического оборудования должен предложить больше, чем каталог. Jinshida Electric Power Technology работает в области исследований, производства и применения оборудования для передачи и распределения электроэнергии, поддерживая проекты в сфере строительства электросетей, промышленного производства, новой энергетики и инфраструктуры. В установках, связанных с генераторами, полезное обсуждение на раннем этапе обычно касается интерфейсов: номинального напряжения, мощности, частоты, группы соединения, требований к потерям, концепции защиты, монтажного пространства и порядка обслуживания оборудования после ввода в эксплуатацию.

Экологические риски более конкретны, чем просто «эксплуатация на открытом воздухе»

Удалённые объекты редко характеризуются одинаково суровыми условиями. В пустынном проекте может быть низкая влажность, но сильная запылённость и высокие дневные температуры. Прибрежный объект может подвергаться солевой коррозии и дождю с ветром. Установка на большой высоте может потребовать учёта снижения номинальных характеристик, поскольку плотность воздуха влияет на охлаждение и работу двигателя. В холодных регионах возникают вопросы обработки топлива, надёжности запуска, работы аккумуляторов и конденсации.

Попросите поставщика оценить фактическое воздействие среды, а не принимать общее описание «всепогодный» без проверки. Учитывайте путь поступления воздуха, защиту радиатора, покрытие кожуха, дренажные маршруты, отделение воды от топлива, герметизацию кабельных вводов, меры против конденсации, а также возможность безопасно открывать двери при сильном ветре или снегопаде. В очень запылённых местах интервал обслуживания фильтров и очистки радиатора может быть важнее для готовности оборудования, чем первоначальный выбор кожуха.

Топливо — ещё одно часто слабое место. Генератор может быть грамотно спроектирован с электрической точки зрения, но всё же отказать в эксплуатации, если ежедневная подача топлива, резервуарное хранение, фильтрация, перекачивающие насосы или меры по локализации проливов рассматривались как отдельные комплексы. Оценивайте автономность по топливу с учётом реальных условий доступа, а не идеального графика поставок. Также подтвердите, изменяет ли схема бака транспортную массу, доступ для обслуживания или местные требования пожарной безопасности.

Доступ для обслуживания должен быть спроектирован до поставки

Разница между генератором в открытой раме и генератором в кожухе становится менее важной, если никто не может безопасно обслуживать ни один из них. Перед окончательным утверждением компоновки определите, какие панели должны открываться, где заменяются фильтры, как сливается масло, где отключаются аккумуляторы и как можно будет добраться до радиатора или альтернатора при необходимости серьёзного ремонта. Проверьте доступ для крана, подъёмные балки, нагрузку на пол, ширину дверных проёмов и пути эвакуации.

Для необслуживаемого объекта дистанционный мониторинг может обеспечить значимую защиту только при чётко определённой ответственности за аварийные сигналы. Оповещения о низком уровне топлива, высокой температуре охлаждающей жидкости, проблемах с аккумулятором, аномальном напряжении, перегрузке и неудачном запуске должны быть связаны с определённым процессом реагирования. Экран мониторинга не ремонтирует генератор, а запасные части, хранящиеся за сотни километров, не решают проблему критической по времени остановки.

Также стоит отделять плановое обслуживание от устранения неисправностей. Плановые работы могут выполняться местными техниками, тогда как системы управления альтернатором, системы синхронизации, защита трансформаторов или коммутация среднего напряжения часто требуют поддержки специалистов. Это различие может повлиять на выбор между модульным закрытым пакетом и индивидуальной установкой в открытой раме.

Практический путь принятия решения

Выбирайте промышленный генератор в открытой раме, когда проект уже располагает надлежащим образом вентилируемым, защищённым и удобным для обслуживания генераторным помещением или контейнером; когда индивидуальная интеграция является центральной частью проекта; и когда команда может взять на себя ответственность за внешние меры по шуму, защите от погодных воздействий и безопасности. При контролируемой среде установки это надёжный инженерный вариант, а не вариант более низкого уровня.

Выбирайте генератор в кожухе, когда приоритетами являются скорость развертывания, устойчивость к внешним условиям, базовый контроль шума и безопасность оборудования. Это часто более практичный путь для временных объектов или изолированных предприятий без готового здания электростанции. Даже в этом случае проверьте эффективность охлаждения, доступ к кожуху, логистику подъёма, требования по шуму и ограничения поставляемого кожуха.

Перед оформлением заказа на поставку проведите совместное рассмотрение с поставщиком генератора, поставщиком трансформатора, проектировщиком электрической части, гражданским подрядчиком и эксплуатационной командой. Подтвердите график нагрузок, последовательность пуска, напряжение распределения, концепцию защиты, условия окружающей среды, план снабжения топливом, маршрут доступа, пространство для обслуживания, требуемую документацию и объём приёмочных испытаний. Именно такая координация обычно определяет, останется ли удалённое электроснабжение надёжным после того, как команда по вводу в эксплуатацию покинет объект.
