Como diagnosticar o desequilíbrio de tensão em um transformador trifásico

O desequilíbrio de tensão num transformador trifásico pode provocar sobreaquecimento, redução da eficiência, esforço no isolamento e falhas inesperadas do equipamento. Um diagnóstico precoce é essencial para proteger o desempenho do transformador e garantir um fornecimento de energia estável. O desafio prático não é apenas identificar uma leitura de tensão desigual: é determinar se a condição tem origem a montante, no interior do transformador, no circuito secundário ou numa carga ligada desequilibrada.

Um diagnóstico fiável requer medições realizadas nos locais corretos, sob condições de funcionamento conhecidas, e interpretadas em conjunto com dados de corrente, temperatura, posição de tomada e ligações. Uma única leitura de tensão pode revelar um sintoma; raramente comprova a causa.

O que é considerado desequilíbrio de tensão?

Num sistema trifásico equilibrado, as três tensões fase-fase devem ser próximas em magnitude e estar defasadas em 120 graus elétricos. Num sistema secundário de quatro fios, as tensões fase-neutro também devem ser semelhantes. Pequenas diferenças ocorrem em instalações reais, mas um desvio persistente merece investigação antes de evoluir para um problema térmico ou de isolamento.

Um cálculo habitualmente utilizado é:

Desequilíbrio de tensão (%) = Desvio máximo em relação à tensão média ÷ Tensão média × 100

Por exemplo, se as tensões de linha medidas forem 402 V, 398 V e 390 V, a média será 396,7 V. O maior desvio é 6,7 V, pelo que o desequilíbrio de tensão é aproximadamente 1,7%.

Este cálculo é útil para a monitorização de tendências, mas não deve ser utilizado isoladamente. A importância de um desequilíbrio de 1% difere entre um transformador de distribuição com carga reduzida e uma unidade fortemente carregada que alimenta acionamentos de velocidade variável, cargas retificadoras, equipamento de soldadura ou um grande grupo de motores. O desequilíbrio de tensão também produz um efeito desproporcional nos motores de indução, nos quais uma assimetria de tensão relativamente modesta pode criar um desequilíbrio de corrente e aquecimento substancialmente maiores.

Comece com medições seguras e comparáveis

Antes de abrir um invólucro de transformador ou ligar equipamento de teste, determine o estado de funcionamento. Registe a potência nominal da placa de características do transformador, o grupo vetorial, as tensões nominais primária e secundária, o tipo de comutador de tomadas, a posição atual da tomada, a configuração de ligação à terra do neutro e o nível aproximado de carga. Confirme os procedimentos de bloqueio e acesso quando for necessário trabalho desenergizado. Para verificações em tensão, utilize instrumentos com classificação adequada e siga as regras de segurança aplicáveis no local.

As leituras iniciais mais úteis são:

• Tensões primárias linha-linha nos terminais de entrada do transformador;
• Tensões secundárias linha-linha nos terminais de saída do transformador;
• Tensões secundárias fase-neutro quando houver neutro disponível;
• Correntes de fase nas três fases e corrente de neutro, quando aplicável;
• Percentagem de carga do transformador, temperatura ambiente e hora da medição;
• Posição da tomada e estado de qualquer regulador automático de tensão.

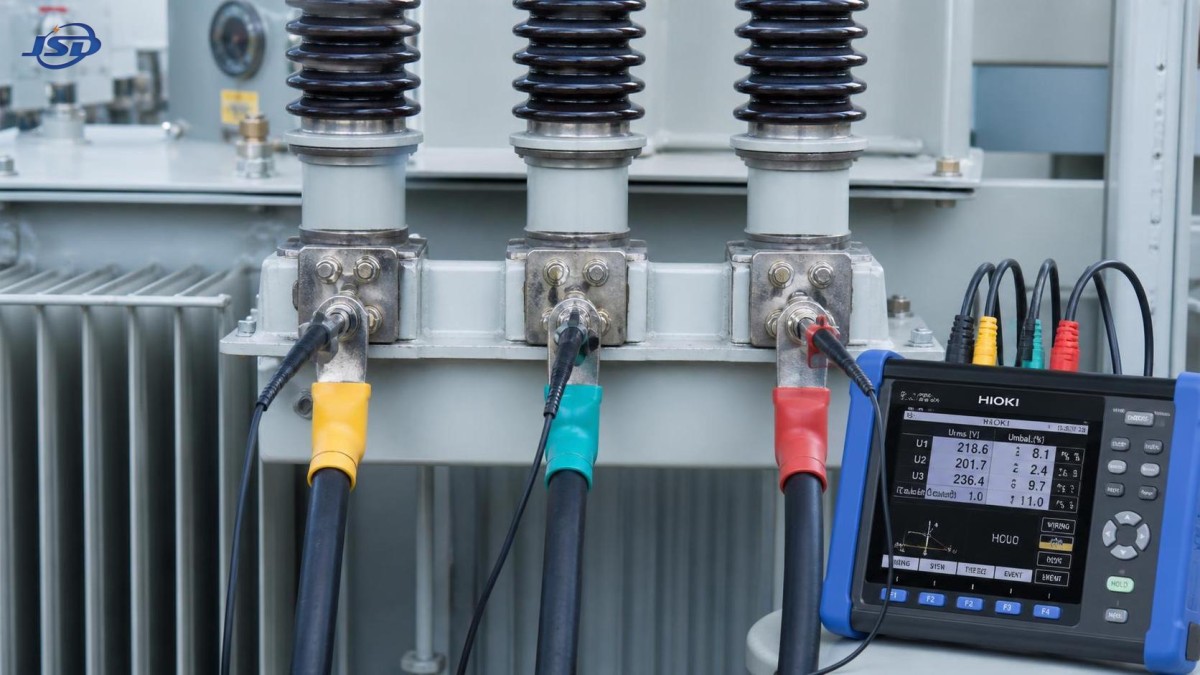

Utilize um analisador de qualidade de energia true-RMS ou um medidor trifásico calibrado quando existirem cargas não lineares. Um medidor portátil básico pode fornecer valores de tensão em regime permanente aceitáveis, mas pode não detetar distorção da forma de onda, eventos de tensão, conteúdo harmónico e informação do ângulo de fase que explicam resultados aparentemente inconsistentes.

Idealmente, as leituras devem ser registadas sob pelo menos duas condições: carga normal de funcionamento e um período de carga reduzida. Se o desequilíbrio aumentar com a carga, é mais provável que a falha esteja relacionada com a distribuição de carga, ligações de alta resistência, condutores secundários ou impedância dos enrolamentos do transformador. Se permanecer praticamente inalterado independentemente da carga, tornam-se mais prováveis a alimentação primária, a relação de transformação, o ajuste de tomada ou um problema fixo de cablagem.

Utilize o local de medição para separar falhas do lado da alimentação e do lado do transformador

A distinção diagnóstica mais rápida é entre um desequilíbrio já presente nos terminais primários e um que surge apenas após a transformação.

Se a tensão primária estiver desequilibrada e a tensão secundária seguir o mesmo padrão: a origem situa-se normalmente a montante. As possíveis causas incluem impedância desigual do alimentador, ligações deficientes num terminal de aparelhagem de comutação a montante, alimentação desigual da rede elétrica, regulador defeituoso ou carga desigual na rede a montante. O transformador pode ser afetado pela condição, mas não é necessariamente a origem.

Se as tensões primárias estiverem equilibradas, mas as tensões de linha secundárias estiverem desequilibradas: concentre-se no transformador, na configuração das tomadas, nas buchas secundárias, nas terminações dos cabos ou nos condutores a jusante. Confirme que as medições são feitas diretamente nos terminais do transformador antes de atribuir o problema a danos nos enrolamentos. Um terminal secundário solto, uma junta de cabo sobreaquecida, um contacto de bucha corroído ou um polo de disjuntor danificado podem causar uma queda de tensão significativa sob carga.

Se as tensões nos terminais secundários estiverem equilibradas, mas as tensões no extremo da carga estiverem desequilibradas: geralmente, o transformador não é a causa. Investigue o alimentador de saída, o quadro de distribuição, as juntas de barramentos, os contactores, os disjuntores, o dimensionamento dos cabos e a condição do neutro do lado da carga. Meça a queda de tensão fase a fase entre o transformador e o equipamento afetado.

Se as tensões linha-linha parecerem aceitáveis, mas as tensões fase-neutro diferirem significativamente: examine o condutor neutro e a configuração neutro-terra. Um neutro solto, subdimensionado, danificado ou flutuante pode deslocar drasticamente as tensões fase-neutro num sistema de quatro fios, sobretudo quando as cargas monofásicas estão distribuídas de forma desigual. Esta condição pode danificar equipamentos monofásicos ligados mesmo quando as leituras linha-linha parecem normais.

Compare o desequilíbrio de tensão com o desequilíbrio de corrente

A tensão e a corrente devem ser avaliadas em conjunto. A sua relação indica frequentemente a categoria de falha provável.

Não assuma que a fase com a tensão medida mais baixa é necessariamente a fase com a carga mais baixa. Uma ligação de alta resistência pode fazer com que uma fase carregada apresente tensão inferior precisamente porque conduz corrente significativa através de uma junta deteriorada. A inspeção por infravermelhos é especialmente valiosa neste caso, pois pode revelar aquecimento anormal em buchas, terminais de cabo, seccionadores, contactos de disjuntores e interfaces de barramentos.

Inspecione as causas comuns numa ordem prática

Depois de estabelecido o padrão de medição, avance de causas externas e reversíveis para defeitos internos do transformador. Esta ordem reduz interrupções desnecessárias e evita condenar prematuramente um transformador.

Distribuição de carga e condição do circuito a jusante

Em instalações comerciais e industriais, as cargas monofásicas acumulam-se frequentemente de forma desigual à medida que os circuitos são adicionados ao longo do tempo. Iluminação, equipamentos auxiliares de HVAC, cargas de escritório, carregadores, máquinas de soldadura e pequenos equipamentos de processo podem concentrar-se numa fase. Compare as listas de circuitos do quadro com as correntes reais medidas nos ramais, em vez de depender apenas dos desenhos.

As cargas não lineares requerem atenção específica. Fontes de alimentação comutadas, sistemas UPS, controladores LED, retificadores e acionamentos de frequência variável podem introduzir harmónicos que aumentam a corrente de neutro e o aquecimento. A distorção harmónica nem sempre cria desequilíbrio de tensão na frequência fundamental, mas pode distorcer as leituras dos medidores e agravar um neutro fraco ou um condutor sobrecarregado.

Ligações soltas, corroídas ou sobreaquecidas

As ligações estão entre as causas mais frequentes de desequilíbrio de tensão em campo. Procure descoloração, isolamento derretido, rastos de carbonização, interfaces de alumínio oxidadas, binário insuficiente dos parafusos, terminais danificados e indícios de entrada de humidade. Uma ligação pode parecer aceitável quando desenergizada, mas desenvolver uma queda de tensão excessiva apenas sob corrente.

A termografia deve ser realizada sob carga significativa sempre que possível. Compare componentes equivalentes em todas as fases: buchas, terminais de cabo, polos de disjuntor e juntas de barramentos semelhantes devem apresentar elevação de temperatura comparável sob corrente comparável. Uma diferença de temperatura é um indicador, não uma prova definitiva; confirme-a com verificações de binário, ensaios de resistência e medições de queda de tensão.

Ajuste da tomada e condição do comutador de tomadas

Uma posição manual de tomada incorreta pode produzir um erro geral no nível de tensão, mas normalmente não cria tensões de fase desiguais num transformador trifásico em boas condições. No entanto, deterioração de contactos, desalinhamento mecânico ou um componente defeituoso do comutador de tomadas podem afetar uma fase de forma diferente, dependendo do projeto do transformador.

Verifique se a posição de tomada indicada corresponde à tensão prevista do sistema e se todas as fases funcionam na mesma tomada efetiva. Para comutadores de tomadas sob carga, reveja os contadores de operação, alarmes, estado do acionamento motorizado, condição do óleo quando aplicável e quaisquer eventos anormais de transição registados. Não opere repetidamente o equipamento de tomadas para o “testar” sem seguir o procedimento do fabricante; operações desnecessárias podem agravar um problema de contacto existente.

Falhas nos enrolamentos, buchas ou ligações internas do transformador

As falhas internas são menos comuns do que problemas de ligação externa ou de carga, mas devem ser consideradas quando o desequilíbrio é confirmado nos terminais do transformador e não pode ser explicado pelas condições de alimentação ou pelos ajustes de tomada. As causas potenciais incluem espiras em curto-circuito, juntas internas deficientes, deformação dos enrolamentos, deterioração das buchas ou danos localizados no isolamento.

Os ensaios offline relevantes podem incluir medição da resistência dos enrolamentos, ensaio da relação de transformação, ensaio da corrente de excitação, ensaios de resistência de isolamento e índice de polarização e, quando justificado, análise de resposta em frequência. A seleção dos ensaios deve refletir o tipo de transformador, histórico de falhas, idade, referências de ensaios anteriores e sintomas observados. Um único resultado anormal deve ser avaliado face aos limites do método de ensaio e aos registos históricos antes de concluir que é necessária a substituição dos enrolamentos.

Considerações especiais quando existe armazenamento de energia ligado

O desequilíbrio em transformadores trifásicos é cada vez mais encontrado em instalações que combinam cargas convencionais com geração fotovoltaica, sistemas de baterias e equipamento de conversão de potência bidirecional. O padrão de funcionamento pode mudar rapidamente entre os modos de carga, descarga, espera e funcionamento em ilha. As medições efetuadas durante um modo podem não representar a condição durante outro.

Por exemplo, um sistema contentorizado como oSistema de Armazenamento de Energia em Contentor com Arrefecimento a Ar de 500kW/1MWh fornece saída CA trifásica de quatro fios a 400 V através de um sistema de conversão de potência de 500 kW. Numa instalação que utilize este tipo de equipamento, verifique o equilíbrio da tensão de fase tanto na saída do PCS como nos terminais do transformador durante a carga e a descarga. Reveja os registos de eventos do controlador, os pontos de ajuste de potência, os dados de corrente de fase, os registos de proteção e o estado das comunicações antes de considerar um desequilíbrio temporário como defeito do transformador.

Em configurações de funcionamento em paralelo, confirme a compatibilidade do grupo vetorial do transformador, o método de ligação à terra, a sequência de fases, a impedância dos cabos e a coordenação do controlo. Um problema no transformador pode ficar oculto num modo de funcionamento e tornar-se evidente quando o sistema de baterias altera a direção da potência. Inversamente, um alarme de controlo do conversor, um problema no sensor de corrente ou um problema no alimentador pode ser confundido com uma falha do transformador se o ponto de teste for mal escolhido.

Não ignore erros de instrumento e de ligação

Um diagnóstico incorreto começa frequentemente com medições incorretas. Verifique os cabos do medidor, a identificação das fases, a qualidade do contacto das sondas, a orientação das pinças, a classificação de tensão e o estado de calibração do instrumento. Ao utilizar um analisador de qualidade de energia, confirme a configuração de cablagem na definição do instrumento: as configurações delta de três fios, estrela de quatro fios e Aron requerem ligações e pressupostos diferentes.

Repita medições suspeitas com um segundo instrumento ou num ponto próximo que tenha sido verificado. Se a sequência de fases parecer anormal após trabalhos recentes, verifique se há condutores trocados antes de investigar causas mais complexas. Um erro de identificação de fases pode criar registos de manutenção enganosos e levar ao isolamento do alimentador errado.

Quando o desequilíbrio de tensão exige ação urgente

A escalada imediata é adequada quando o desequilíbrio de tensão é acompanhado por odor a queimado, fumo, arco elétrico visível, aumento rápido de temperatura, alarmes de relé, fugas de óleo, disparos repetidos das proteções, ruído anormal ou uma alteração acentuada face às leituras de referência anteriores. Reduza a carga ou isole o equipamento de acordo com o procedimento operacional do local quando a operação continuada colocar em risco o equipamento ou a segurança do pessoal.

Mesmo sem sintomas evidentes, a deterioração da tendência é importante. Um transformador que operou durante anos com tensão estável e desenvolve um desvio de fase crescente não deve ser deixado até à próxima paragem de rotina. Registe as leituras com níveis de carga semelhantes, compare-as com registos anteriores e inspecione prontamente as causas externas de maior probabilidade.

Crie um registo que sustente a decisão seguinte

Um registo de serviço útil inclui data e hora, condições meteorológicas ou ambiente, identificação do transformador, posição da tomada, estimativa de carga, valores de tensão e corrente de cada fase, corrente de neutro, local de medição, instrumento utilizado, resultados térmicos, histórico de alarmes e ação corretiva tomada. Adicione fotografias das ligações suspeitas e conserve os ficheiros de tendência do analisador quando disponíveis.

Esta documentação não é um excesso administrativo. Permite distinguir um problema recorrente de qualidade da rede de um defeito em desenvolvimento no transformador, verificar se o equilíbrio da carga melhorou a condição e fornecer evidência credível caso seja necessária garantia, coordenação com a concessionária ou revisão de engenharia.

A abordagem mais fiável para diagnosticar o desequilíbrio de tensão num transformador trifásico é, portanto, sequencial: confirmar a medição, localizar onde o desequilíbrio surge primeiro, comparar tensão com corrente e temperatura, excluir problemas de carga e de ligação e, em seguida, testar as tomadas e os componentes internos do transformador quando as evidências sustentarem essa etapa. Este método limita intervenções desnecessárias no transformador, ao mesmo tempo que aborda as falhas com maior probabilidade de comprometer o fornecimento fiável de energia.
