El desequilibrio de tensión en un transformador trifásico puede provocar sobrecalentamiento, reducción de la eficiencia, esfuerzo en el aislamiento y fallos inesperados del equipo. Un diagnóstico temprano es esencial para proteger el rendimiento del transformador y garantizar un suministro eléctrico estable. El desafío práctico no consiste únicamente en identificar una lectura de tensión desigual: consiste en determinar si la condición se origina aguas arriba, dentro del transformador, en el circuito secundario o en una carga conectada desequilibrada.
Un diagnóstico fiable requiere mediciones tomadas en los puntos adecuados, bajo condiciones de funcionamiento conocidas, e interpretadas junto con los datos de corriente, temperatura, posición de tomas y conexiones. Una sola lectura de tensión puede revelar un síntoma; rara vez demuestra la causa.
En un sistema trifásico equilibrado, las tres tensiones entre fases deben ser similares en magnitud y estar desfasadas 120 grados eléctricos. En un sistema secundario de cuatro hilos, las tensiones entre fase y neutro también deben ser similares. En instalaciones reales se producen pequeñas diferencias, pero una desviación persistente merece ser investigada antes de que se convierta en un problema térmico o de aislamiento.
Un cálculo de uso común es:
Desequilibrio de tensión (%) = Desviación máxima respecto a la tensión media ÷ Tensión media × 100
Por ejemplo, si las tensiones de línea medidas son 402 V, 398 V y 390 V, el promedio es 396,7 V. La mayor desviación es de 6,7 V, por lo que el desequilibrio de tensión es aproximadamente del 1,7 %.
Este cálculo es útil para el seguimiento de tendencias, pero no debe utilizarse de forma aislada. La importancia de un desequilibrio del 1 % difiere entre un transformador de distribución con carga ligera y una unidad muy cargada que alimenta variadores de velocidad, cargas rectificadoras, equipos de soldadura o un gran grupo de motores. El desequilibrio de tensión también produce un efecto desproporcionado en los motores de inducción, donde una asimetría de tensión relativamente moderada puede generar un desequilibrio de corriente y calentamiento considerablemente mayores.
Antes de abrir la envolvente de un transformador o conectar equipos de prueba, determine el estado operativo. Registre la potencia nominal de placa del transformador, el grupo vectorial, las tensiones nominales primaria y secundaria, el tipo de cambiador de tomas, la posición actual de tomas, la disposición de puesta a tierra del neutro y el nivel aproximado de carga. Confirme los procedimientos de bloqueo y acceso cuando se requiera trabajo desenergizado. Para verificaciones energizadas, utilice instrumentos con la clasificación adecuada y siga las normas de seguridad aplicables en el sitio.
Las lecturas iniciales más útiles son:

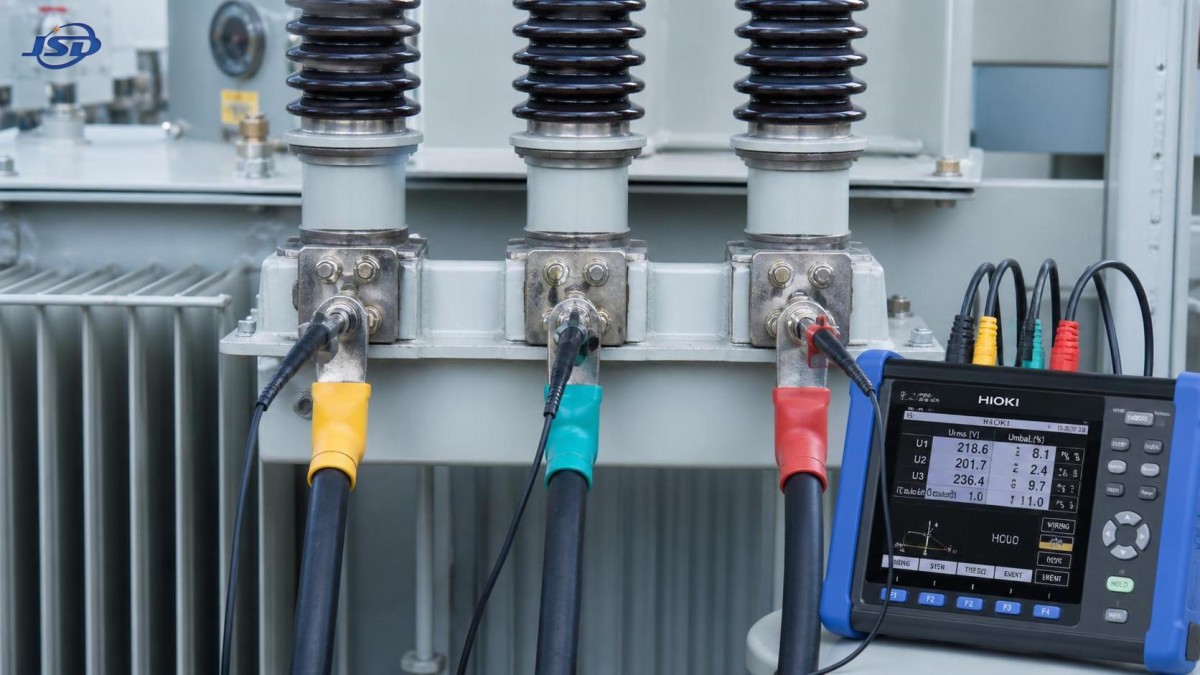

Utilice un analizador de calidad de energía de verdadero valor eficaz (RMS) o un medidor trifásico calibrado cuando existan cargas no lineales. Un medidor portátil básico puede proporcionar valores de tensión aceptables en estado estacionario, pero puede no detectar distorsión de la forma de onda, eventos de tensión, contenido armónico e información de ángulo de fase que expliquen resultados aparentemente inconsistentes.
Idealmente, las lecturas deben registrarse bajo al menos dos condiciones: carga operativa normal y un período de carga reducida. Si el desequilibrio aumenta con la carga, es más probable que la falla esté relacionada con la distribución de carga, conexiones de alta resistencia, conductores secundarios o impedancia de los devanados del transformador. Si permanece casi sin cambios independientemente de la carga, es más probable que se deba al suministro primario, la relación de transformación, el ajuste de tomas o un problema fijo de cableado.

La distinción diagnóstica más rápida es entre un desequilibrio ya presente en los terminales primarios y uno que aparece únicamente después de la transformación.
Si la tensión primaria está desequilibrada y la tensión secundaria sigue el mismo patrón: la fuente suele estar aguas arriba. Las posibles causas incluyen impedancia desigual de los alimentadores, conexiones deficientes en un terminal de aparamenta aguas arriba, un suministro de la red desequilibrado, un regulador defectuoso o carga desigual en la red aguas arriba. El transformador puede verse afectado por esta condición, pero no necesariamente es su origen.
Si las tensiones primarias están equilibradas pero las tensiones de línea secundarias están desequilibradas: concéntrese en el transformador, la disposición de tomas, las boquillas secundarias, las terminaciones de cables o los conductores aguas abajo. Confirme que las mediciones se toman directamente en los terminales del transformador antes de atribuir el problema a daños en los devanados. Una zapata secundaria floja, una unión de cable sobrecalentada, un contacto de boquilla corroído o un polo de interruptor dañado pueden crear una caída de tensión significativa bajo carga.
Si las tensiones en los terminales secundarios están equilibradas pero las tensiones en el extremo de la carga están desequilibradas: por lo general, el transformador no es la causa. Investigue el alimentador de salida, el cuadro de distribución, las uniones de barras colectoras, los contactores, los interruptores automáticos, el dimensionamiento de cables y el estado del neutro del lado de la carga. Mida la caída de tensión fase por fase entre el transformador y el equipo afectado.
Si las tensiones entre líneas parecen aceptables, pero las tensiones entre fase y neutro difieren significativamente: examine el conductor neutro y la disposición entre neutro y tierra. Un neutro flojo, subdimensionado, dañado o flotante puede desplazar drásticamente las tensiones entre fase y neutro en un sistema de cuatro hilos, especialmente cuando las cargas monofásicas se distribuyen de forma desigual. Esta condición puede dañar los equipos monofásicos conectados incluso cuando las lecturas entre líneas parecen normales.
La tensión y la corriente deben evaluarse conjuntamente. Su relación suele indicar la categoría probable de falla.
No suponga que la fase con la tensión medida más baja sea necesariamente la fase con menor carga. Una conexión de alta resistencia puede hacer que una fase cargada presente una tensión más baja precisamente porque transporta una corriente significativa a través de una unión deteriorada. La inspección infrarroja es especialmente valiosa en este caso, ya que puede revelar calentamiento anormal en boquillas, terminales de cable, seccionadores, contactos de interruptores y uniones de barras colectoras.
Una vez establecido el patrón de medición, avance desde las causas externas y reversibles hacia los defectos internos del transformador. Este orden reduce interrupciones innecesarias y evita condenar prematuramente un transformador.
En instalaciones comerciales e industriales, las cargas monofásicas suelen acumularse de manera desigual a medida que se añaden circuitos con el tiempo. La iluminación, auxiliares HVAC, cargas de oficina, cargadores, máquinas de soldadura y pequeños equipos de proceso pueden concentrarse en una fase. Compare los cuadros de circuitos con las corrientes reales medidas en los circuitos derivados, en lugar de depender únicamente de los planos.
Las cargas no lineales requieren atención independiente. Las fuentes de alimentación conmutadas, los sistemas UPS, los controladores LED, los rectificadores y los variadores de frecuencia pueden introducir armónicos que aumentan la corriente de neutro y el calentamiento. La distorsión armónica no siempre genera desequilibrio de tensión a frecuencia fundamental, pero puede distorsionar las lecturas de los medidores y agravar un neutro deficiente o un conductor sobrecargado.
Las conexiones se encuentran entre las causas más frecuentes de desequilibrio de tensión en campo. Busque decoloración, aislamiento fundido, huellas de carbonización, interfaces de aluminio oxidadas, par de apriete insuficiente de pernos, terminales dañados y evidencia de entrada de humedad. Una conexión puede parecer aceptable cuando está desenergizada y, sin embargo, desarrollar una caída de tensión excesiva solo bajo corriente.
Siempre que sea posible, el escaneo térmico debe realizarse bajo una carga significativa. Compare componentes equivalentes en todas las fases: boquillas, terminales de cable, polos de interruptor y uniones de barras colectoras similares deben presentar un aumento de temperatura comparable bajo corriente comparable. Una diferencia de temperatura es un indicador, no una prueba definitiva; confírmela con verificaciones de par de apriete, pruebas de resistencia y mediciones de caída de tensión.
Una posición manual de tomas incorrecta puede producir un error general de nivel de tensión, pero normalmente no genera tensiones de fase desiguales en un transformador trifásico en buen estado. Sin embargo, el deterioro de contactos, la desalineación mecánica o un componente defectuoso del cambiador de tomas pueden afectar una fase de forma diferente, según el diseño del transformador.
Compruebe que la posición de tomas indicada coincida con la tensión prevista del sistema y que todas las fases funcionen con la misma toma efectiva. Para cambiadores de tomas bajo carga, revise los contadores de operación, las alarmas, el estado del accionamiento motorizado, el estado del aceite cuando corresponda y cualquier evento de transición anormal registrado. No accione repetidamente el equipo de tomas para “probarlo” sin seguir el procedimiento del fabricante; operaciones innecesarias pueden agravar un problema de contacto existente.
Las fallas internas son menos comunes que los problemas de conexiones externas o de carga, pero deben considerarse cuando el desequilibrio se confirma en los terminales del transformador y no puede explicarse por las condiciones de suministro ni por los ajustes de tomas. Las causas potenciales incluyen espiras en cortocircuito, uniones internas deficientes, deformación de devanados, deterioro de boquillas o daño localizado del aislamiento.
Las pruebas fuera de línea pertinentes pueden incluir medición de resistencia de devanados, prueba de relación de transformación, prueba de corriente de excitación, prueba de resistencia de aislamiento e índice de polarización y, cuando esté justificado, análisis de respuesta en frecuencia. La selección de pruebas debe reflejar el tipo de transformador, el historial de fallas, la antigüedad, las líneas base de pruebas previas y los síntomas observados. Un único resultado anormal debe evaluarse frente a los límites del método de prueba y los registros históricos antes de concluir que es necesario reemplazar los devanados.
El desequilibrio de transformadores trifásicos se encuentra cada vez más en instalaciones que combinan cargas convencionales con generación fotovoltaica, sistemas de baterías y equipos de conversión de potencia bidireccional. El patrón operativo puede cambiar rápidamente entre los modos de carga, descarga, espera y funcionamiento en isla. Las mediciones tomadas durante un modo pueden no representar la condición durante otro.
Por ejemplo, un sistema contenerizado como elSistema de almacenamiento de energía en contenedor con refrigeración por aire de 500 kW/1 MWh proporciona una salida de CA trifásica de cuatro hilos de 400 V a través de un sistema de conversión de potencia de 500 kW. En una instalación que utilice este tipo de equipo, verifique el equilibrio de tensión de fase tanto en la salida del PCS como en los terminales del transformador durante la carga y descarga. Revise los registros de eventos del controlador, los puntos de ajuste de potencia, los datos de corriente de fase, los registros de protección y el estado de las comunicaciones antes de considerar un desequilibrio temporal como un defecto del transformador.
En disposiciones de funcionamiento en paralelo, confirme la compatibilidad del grupo vectorial del transformador, el método de puesta a tierra, la secuencia de fases, la impedancia de cables y la coordinación de control. Un problema del transformador puede quedar oculto durante un modo de operación y hacerse evidente cuando el sistema de baterías cambia la dirección de potencia. A la inversa, una alarma de control del convertidor, un problema del sensor de corriente o una falla del alimentador pueden confundirse con una falla del transformador si el punto de prueba se elige incorrectamente.
Un diagnóstico incorrecto suele comenzar con mediciones incorrectas. Verifique los cables del medidor, la identificación de fases, la calidad del contacto de las sondas, la orientación de las pinzas, la clasificación de tensión y el estado de calibración del instrumento. Al utilizar un analizador de calidad de energía, confirme la configuración de cableado en la configuración del instrumento: las configuraciones de delta de tres hilos, estrella de cuatro hilos y Aron requieren conexiones y supuestos diferentes.
Repita las mediciones sospechosas con un segundo instrumento o en un punto cercano verificado. Si la secuencia de fases parece anormal después de trabajos recientes, compruebe si hay conductores intercambiados antes de investigar causas más complejas. Un error de etiquetado de fases puede generar registros de mantenimiento engañosos y provocar el aislamiento del alimentador equivocado.
Es apropiado realizar una escalada inmediata cuando el desequilibrio de tensión va acompañado de olor a quemado, humo, arco eléctrico visible, aumento rápido de temperatura, alarmas de relé, fugas de aceite, disparos repetidos de protección, sonido anormal o un cambio brusco respecto a las lecturas de referencia anteriores. Reduzca la carga o aísle el equipo de acuerdo con el procedimiento operativo del sitio cuando el funcionamiento continuado implique riesgos de daños al equipo o para la seguridad del personal.
Incluso sin síntomas evidentes, el deterioro de la tendencia es importante. Un transformador que ha funcionado con tensión estable durante años y desarrolla una desviación de fase creciente no debe dejarse hasta la siguiente parada rutinaria. Registre lecturas con niveles de carga similares, compárelas con registros anteriores e inspeccione rápidamente las causas externas más probables.
Un registro de servicio útil incluye fecha y hora, condiciones meteorológicas o ambientales, identificación del transformador, posición de tomas, estimación de carga, valores de tensión y corriente de cada fase, corriente de neutro, ubicación de la medición, instrumento utilizado, hallazgos térmicos, historial de alarmas y acciones correctivas realizadas. Añada fotografías de conexiones sospechosas y conserve los archivos de tendencias del analizador cuando estén disponibles.
Esta documentación no es un exceso administrativo. Permite distinguir un problema recurrente de calidad de red de un defecto de transformador en desarrollo, verificar si el equilibrado de carga mejoró la condición y proporcionar pruebas creíbles si se requiere garantía, coordinación con la empresa eléctrica o revisión de ingeniería.
Por lo tanto, el enfoque más fiable para diagnosticar el desequilibrio de tensión en un transformador trifásico es secuencial: confirme la medición, localice dónde aparece primero el desequilibrio, compare la tensión con la corriente y la temperatura, descarte problemas de carga y conexiones, y luego pruebe las tomas y los componentes internos del transformador cuando las evidencias justifiquen ese paso. Este método limita intervenciones innecesarias en el transformador mientras aborda las fallas con mayor probabilidad de comprometer un suministro eléctrico fiable.
