كيفية تشخيص اختلال الجهد في محول ثلاثي الطور

يمكن أن يؤدي عدم اتزان الجهد في محول ثلاثي الطور إلى ارتفاع درجة الحرارة، وانخفاض الكفاءة، وإجهاد العزل، وأعطال غير متوقعة للمعدات. ويُعد التشخيص المبكر ضروريًا لحماية أداء المحول وضمان توصيل طاقة مستقر. ولا يقتصر التحدي العملي على تحديد قراءة جهد غير متساوية فحسب، بل يتمثل في تحديد ما إذا كانت الحالة تنشأ من جهة المنبع، أو داخل المحول، أو في الدائرة الثانوية، أو من حمل متصل غير متزن.

يتطلب التشخيص الموثوق قياسات مأخوذة من المواقع الصحيحة، وفي ظل ظروف تشغيل معروفة، وتفسيرها بالاقتران مع بيانات التيار ودرجة الحرارة ووضع مغير النقرات والتوصيلات. فقد تكشف قراءة جهد واحدة عن عرض، لكنها نادرًا ما تثبت السبب.

ما الذي يُعد عدم اتزان في الجهد؟

في نظام ثلاثي الطور متزن، ينبغي أن تكون جهود خط-إلى-خطوط الأطوار الثلاثة متقاربة في المقدار ومنزاحة بمقدار 120 درجة كهربائية. وفي نظام ثانوي بأربعة أسلاك، ينبغي أيضًا أن تكون جهود طور-إلى-محايد متشابهة. تحدث فروقات صغيرة في التركيبات الفعلية، لكن الانحراف المستمر يستحق التحقيق قبل أن يتطور إلى مشكلة حرارية أو مشكلة عزل.

من الحسابات الشائعة الاستخدام:

عدم اتزان الجهد (%) = أقصى انحراف عن متوسط الجهد ÷ متوسط الجهد × 100

على سبيل المثال، إذا كانت جهود الخط المقاسة 402 V و398 V و390 V، فإن المتوسط هو 396.7 V. وأكبر انحراف هو 6.7 V، لذا يكون عدم اتزان الجهد حوالي 1.7%.

يفيد هذا الحساب في مراقبة الاتجاهات، لكن لا ينبغي استخدامه بمعزل عن غيره. فتختلف أهمية عدم اتزان بنسبة 1% بين محول توزيع خفيف التحميل ووحدة محملة بكثافة تغذي محركات ذات سرعة متغيرة أو أحمال مقومات أو معدات لحام أو مجموعة كبيرة من المحركات. كما يُحدث عدم اتزان الجهد تأثيرًا غير متناسب على المحركات الحثية، إذ يمكن لعدم تناظر جهد متواضع نسبيًا أن يسبب عدم اتزان أكبر بكثير في التيار وارتفاعًا في الحرارة.

ابدأ بقياسات آمنة وقابلة للمقارنة

قبل فتح حاوية المحول أو توصيل معدات الاختبار، حدد حالة التشغيل. سجل بيانات لوحة اسم المحول، ومجموعة المتجهات، وجهود الابتدائي والثانوي المقننة، ونوع مغير النقرات، ووضع النقرة الحالي، وترتيب تأريض المحايد، ومستوى الحمل التقريبي. تأكد من إجراءات القفل ومنع التشغيل والوصول عندما يتطلب العمل فصل التغذية. وبالنسبة للفحوصات تحت الجهد، استخدم أجهزة ذات تصنيف صحيح واتبع قواعد السلامة المعمول بها في الموقع.

أكثر القراءات الأولية فائدة هي:

• جهود خط-إلى-خطوط الابتدائية عند أطراف دخول المحول؛
• جهود خط-إلى-خطوط الثانوية عند أطراف خروج المحول؛
• جهود طور-إلى-محايد الثانوية عند توفر محايد؛
• تيارات الأطوار الثلاثة جميعها وتيار المحايد عند الاقتضاء؛
• نسبة حمل المحول ودرجة الحرارة المحيطة ووقت القياس؛
• وضع النقرة وحالة أي منظم جهد تلقائي.

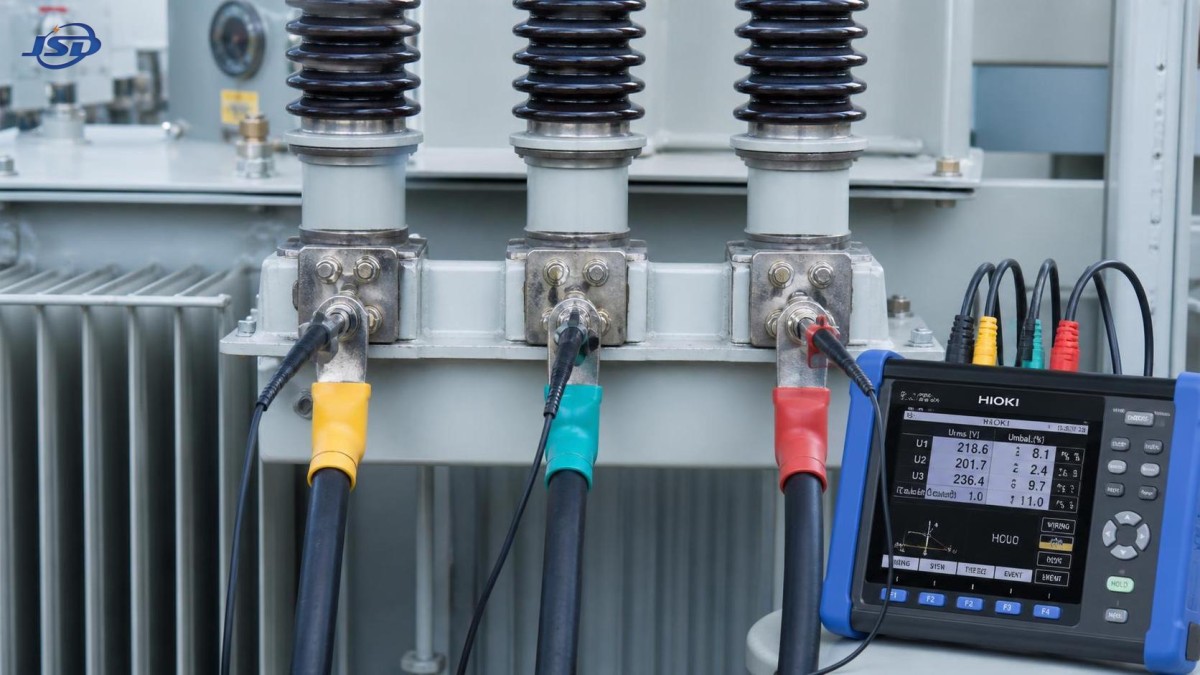

استخدم محلل جودة طاقة True-RMS أو مقياسًا ثلاثي الطور معايرًا عند وجود أحمال غير خطية. قد يوفر المقياس اليدوي الأساسي قيم جهد مقبولة في الحالة المستقرة، لكنه قد لا يرصد تشوه شكل الموجة أو أحداث الجهد أو المحتوى التوافقي أو معلومات زاوية الطور التي تفسر النتائج المتباينة ظاهريًا.

من الناحية المثالية، ينبغي تسجيل القراءات في حالتين على الأقل: حمل التشغيل العادي وفترة حمل منخفض. إذا ازداد عدم الاتزان مع الحمل، فمن الأرجح أن يكون العطل مرتبطًا بتوزيع الحمل أو التوصيلات عالية المقاومة أو موصلات الجانب الثانوي أو ممانعة ملفات المحول. وإذا بقي دون تغير تقريبًا بغض النظر عن الحمل، فيصبح احتمال مصدر التغذية الأولية أو نسبة المحول أو ضبط النقرة أو مشكلة توصيل ثابتة أكبر.

استخدم موقع القياس للفصل بين أعطال جانب التغذية وجانب المحول

أسرع تمييز تشخيصي هو بين عدم اتزان موجود مسبقًا عند الأطراف الأولية وعدم اتزان لا يظهر إلا بعد التحويل.

إذا كان الجهد الابتدائي غير متزن والجهد الثانوي يتبع النمط نفسه: يكون المصدر عادةً في جهة المنبع. وتشمل الأسباب المحتملة عدم تساوي ممانعة المغذي، أو رداءة التوصيلات عند طرف معدات التبديل في المنبع، أو عدم اتزان تغذية المرفق، أو منظم معيب، أو تحميل غير متساوٍ على شبكة المنبع. قد يتأثر المحول بهذه الحالة، لكنه ليس بالضرورة مصدرها.

إذا كانت الجهود الابتدائية متزنة لكن جهود الخط الثانوية غير متزنة: ركز على المحول أو ترتيب النقرات أو جلبات الجانب الثانوي أو نهايات الكابلات أو الموصلات في جهة المصب. تأكد من أخذ القياسات مباشرة عند أطراف المحول قبل عزو المشكلة إلى تلف الملفات. فقد تتسبب وصلة طرفية ثانوية مرتخية أو وصلة كابل مرتفعة الحرارة أو تلامس جلبة متآكل أو قطب قاطع تالف في هبوط جهد كبير تحت الحمل.

إذا كانت جهود الأطراف الثانوية متزنة لكن جهود طرف الحمل غير متزنة: فعادةً لا يكون المحول هو السبب. افحص المغذي الخارج ولوحة التوزيع ووصلات قضبان التوزيع والكونتاكتورات وقواطع الدائرة ومقاسات الكابلات وحالة المحايد في جهة الحمل. قس هبوط الجهد طورًا بطور بين المحول والمعدات المتأثرة.

إذا بدت جهود خط-إلى-خطوط مقبولة لكن جهود طور-إلى-محايد تختلف بصورة ملحوظة: افحص موصل المحايد وترتيب المحايد إلى الأرض. يمكن لمحايد مرتخٍ أو صغير المقطع أو تالف أو عائم أن يغير جهود طور-إلى-محايد بشكل كبير في نظام بأربعة أسلاك، لا سيما عندما تتوزع الأحمال أحادية الطور بصورة غير متساوية. وقد تتلف هذه الحالة المعدات أحادية الطور المتصلة حتى عندما تبدو قراءات خط-إلى-خطوط طبيعية.

قارن عدم اتزان الجهد بعدم اتزان التيار

يجب تقييم الجهد والتيار معًا. وغالبًا ما تشير علاقتهما إلى فئة العطل المحتملة.

لا تفترض أن الطور ذي أقل جهد مقاس هو بالضرورة الطور ذي أقل حمل. فقد يتسبب توصيل عالي المقاومة في ظهور جهد أقل على طور محمل تحديدًا لأنه يحمل تيارًا كبيرًا عبر وصلة متدهورة. ويكون الفحص بالأشعة تحت الحمراء ذا قيمة خاصة في هذه الحالة، إذ يمكنه الكشف عن التسخين غير الطبيعي عند الجلبات وأطراف الكابلات والعوازل وتلامسات القواطع وواجهات قضبان التوزيع.

افحص الأسباب الشائعة بترتيب عملي

بمجرد تحديد نمط القياس، انتقل من الأسباب الخارجية والقابلة للعكس نحو عيوب المحول الداخلية. يقلل هذا الترتيب من حالات الفصل غير الضرورية ويتجنب الحكم المبكر على المحول بأنه معيب.

توزيع الحمل وحالة الدائرة في جهة المصب

في التركيبات التجارية والصناعية، تتراكم الأحمال أحادية الطور غالبًا بشكل غير متساوٍ مع إضافة الدوائر بمرور الوقت. وقد تتركز الإنارة وملحقات HVAC وأحمال المكاتب والشواحن وآلات اللحام ومعدات العمليات الصغيرة على طور واحد. تحقق من جداول اللوحات مقابل تيارات الفروع المقاسة فعليًا بدلًا من الاعتماد على المخططات وحدها.

تتطلب الأحمال غير الخطية اهتمامًا منفصلًا. إذ يمكن لمصادر التغذية ذات النمط التبدِيلي وأنظمة UPS ووحدات تشغيل LED والمقومات ومحركات التردد المتغير إدخال توافقات تزيد تيار المحايد والتسخين. لا يسبب التشوه التوافقي دائمًا عدم اتزان في الجهد عند التردد الأساسي، لكنه قد يشوه قراءات العدادات ويزيد من سوء حالة محايد ضعيف أو موصل زائد التحميل.

التوصيلات المرتخية أو المتآكلة أو مرتفعة الحرارة

تُعد التوصيلات من أكثر أسباب عدم اتزان الجهد الميداني شيوعًا. ابحث عن تغير اللون والعزل المنصهر وآثار التفحم وواجهات الألومنيوم المؤكسدة وعزم ربط البراغي غير الكافي والأطراف التالفة ودلائل دخول الرطوبة. قد يبدو التوصيل مقبولًا عند فصل التغذية، لكنه يطور هبوط جهد مفرطًا تحت التيار فقط.

ينبغي إجراء المسح الحراري تحت حمل ذي معنى كلما أمكن. قارن المكونات المتماثلة عبر جميع الأطوار: يجب أن تكون الجلبات وأطراف الكابلات وأقطاب القواطع ووصلات قضبان التوزيع المتشابهة ذات ارتفاع حرارة متقارب تحت تيار متقارب. فرق الحرارة مؤشر وليس دليلًا نهائيًا؛ أكده بفحوصات العزم واختبارات المقاومة وقياسات هبوط الجهد.

ضبط النقرة وحالة مغير النقرات

يمكن لوضع نقرة يدوي خاطئ أن ينتج خطأً في مستوى الجهد الكلي، لكنه لا يسبب عادةً جهود أطوار غير متساوية في محول ثلاثي الطور سليم. ومع ذلك، قد يؤثر تدهور التلامس أو سوء المحاذاة الميكانيكية أو أحد مكونات مغير النقرات المعيبة في طور واحد بصورة مختلفة، حسب تصميم المحول.

تحقق من أن وضع النقرة المشار إليه يطابق جهد النظام المقصود وأن جميع الأطوار تعمل على النقرة الفعالة نفسها. بالنسبة لمغيرات النقرات تحت الحمل، راجع عدادات التشغيل والإنذارات وحالة مشغل المحرك وحالة الزيت عند الاقتضاء وأي أحداث انتقال غير طبيعية مسجلة. لا تشغل معدات النقرات بشكل متكرر من أجل «اختبارها» دون اتباع إجراءات الشركة المصنعة؛ فقد تؤدي العمليات غير الضرورية إلى تفاقم مشكلة تلامس قائمة.

أعطال ملفات المحول أو الجلبات أو التوصيلات الداخلية

الأعطال الداخلية أقل شيوعًا من مشاكل التوصيلات الخارجية أو الحمل، ولكن يجب أخذها في الاعتبار عندما يتأكد عدم الاتزان عند أطراف المحول ولا يمكن تفسيره بظروف التغذية أو إعدادات النقرات. وتشمل الأسباب المحتملة قصر اللفات أو الوصلات الداخلية الرديئة أو تشوه الملفات أو تدهور الجلبات أو تلف العزل الموضعي.

قد تشمل الاختبارات ذات الصلة خارج الخدمة قياس مقاومة الملفات، واختبار نسبة لفات المحول، واختبار تيار الإثارة، واختبار مقاومة العزل ومؤشر الاستقطاب، وتحليل استجابة التردد عند وجود مبرر لذلك. يجب أن يعكس اختيار الاختبار نوع المحول وسجل الأعطال والعمر وخطوط أساس الاختبارات السابقة والأعراض المرصودة. وينبغي تقييم أي نتيجة غير طبيعية منفردة مقابل حدود طريقة الاختبار والسجلات التاريخية قبل الاستنتاج بأن استبدال الملفات ضروري.

اعتبارات خاصة عند توصيل تخزين الطاقة

يُواجه عدم اتزان المحولات ثلاثية الطور بصورة متزايدة في المواقع التي تجمع بين الأحمال التقليدية وتوليد الطاقة الكهروضوئية وأنظمة البطاريات ومعدات تحويل الطاقة ثنائية الاتجاه. ويمكن أن يتغير نمط التشغيل بسرعة بين أوضاع الشحن والتفريغ والاستعداد والتشغيل المعزول. وقد لا تمثل القياسات المأخوذة أثناء وضع واحد الحالة في وضع آخر.

على سبيل المثال، يوفر نظام حاويات مثلنظام تخزين الطاقة بالحاوية المبردة بالهواء 500kW/1MWh خرج تيار متردد 400 V ثلاثي الطور بأربعة أسلاك من خلال نظام تحويل طاقة بقدرة 500 kW. في تركيب يستخدم هذا النوع من المعدات، تحقق من اتزان جهد الطور عند خرج PCS وأطراف المحول أثناء الشحن والتفريغ. راجع سجلات أحداث وحدة التحكم ونقاط ضبط القدرة وبيانات تيار الطور وسجلات الحماية وحالة الاتصال قبل اعتبار عدم اتزان مؤقت عيبًا في المحول.

في ترتيبات التشغيل المتوازي، تأكد من توافق مجموعة متجهات المحول وطريقة التأريض وتسلسل الأطوار وممانعة الكابل وتنسيق التحكم. قد تُحجب مشكلة المحول خلال وضع تشغيل واحد وتصبح واضحة عندما يغير نظام البطارية اتجاه القدرة. وعلى العكس، قد يُخطأ في اعتبار إنذار تحكم المحول أو مشكلة مستشعر التيار أو مشكلة المغذي عطلًا في المحول إذا اختيرت نقطة الاختبار بشكل غير مناسب.

لا تغفل أخطاء الأجهزة والتوصيلات

غالبًا ما يبدأ التشخيص غير الصحيح بقياسات غير صحيحة. تحقق من أسلاك العداد وتحديد الطور وجودة تلامس المجسات واتجاه المشبك وتصنيف الجهد وحالة معايرة الجهاز. عند استخدام محلل جودة الطاقة، تأكد من تكوين الأسلاك في إعداد الجهاز: تتطلب تكوينات دلتا ثلاثية الأسلاك وواي رباعية الأسلاك وAron توصيلات وافتراضات مختلفة.

أعد القياسات المشكوك فيها باستخدام جهاز ثانٍ أو عند نقطة قريبة تم التحقق منها. إذا بدا تسلسل الأطوار غير طبيعي بعد أعمال حديثة، فتحقق من تبديل الموصلات قبل التحقيق في أسباب أكثر تعقيدًا. فقد يؤدي خطأ في وضع تسميات الأطوار إلى إنشاء سجلات صيانة مضللة وعزل المغذي الخطأ.

متى يتطلب عدم اتزان الجهد إجراءً عاجلًا

يكون التصعيد الفوري مناسبًا عندما يصاحب عدم اتزان الجهد رائحة احتراق أو دخان أو قوس كهربائي مرئي أو ارتفاع سريع في درجة الحرارة أو إنذارات مرحلات أو تسربات زيت أو فصلات حماية متكررة أو صوت غير طبيعي أو تغير حاد عن قراءات خط الأساس السابقة. خفض الحمل أو اعزل المعدات وفقًا لإجراءات تشغيل الموقع عندما ينطوي استمرار التشغيل على خطر تلف المعدات أو سلامة الأفراد.

حتى دون أعراض واضحة، فإن تدهور الاتجاه مهم. لا ينبغي ترك محول عمل بجهد مستقر لسنوات ثم بدأ يظهر انحرافًا متزايدًا بين الأطوار حتى الإيقاف الروتيني التالي. سجل القراءات عند مستويات حمل متشابهة، وقارنها بالسجلات السابقة، وافحص الأسباب الخارجية الأكثر احتمالًا على الفور.

أنشئ سجلًا يدعم القرار التالي

يتضمن سجل الخدمة المفيد التاريخ والوقت والطقس أو الظروف المحيطة وتحديد المحول ووضع النقرة وتقدير الحمل وقيم الجهد والتيار لكل طور وتيار المحايد وموقع القياس والجهاز المستخدم والنتائج الحرارية وسجل الإنذارات والإجراء التصحيحي المتخذ. أضف صورًا للتوصيلات المشتبه بها واحتفظ بملفات اتجاهات المحلل عند توفرها.

هذه الوثائق ليست عبئًا إداريًا زائدًا. فهي تتيح التمييز بين مشكلة متكررة في جودة الشبكة وعيب محول آخذ في التطور، والتحقق مما إذا كان موازنة الحمل قد حسنت الحالة، وتقديم أدلة موثوقة إذا أصبح الضمان أو التنسيق مع مرفق الكهرباء أو المراجعة الهندسية ضروريًا.

لذلك، فإن النهج الأكثر موثوقية لتشخيص عدم اتزان الجهد في محول ثلاثي الطور هو نهج تسلسلي: أكد القياس، وحدد موضع ظهور عدم الاتزان لأول مرة، وقارن الجهد بالتيار ودرجة الحرارة، واستبعد مشاكل الحمل والتوصيلات، ثم اختبر النقرات والمكونات الداخلية للمحول عندما تدعم الأدلة تلك الخطوة. تحد هذه الطريقة من التدخلات غير الضرورية في المحول مع معالجة الأعطال الأكثر احتمالًا لتقويض توصيل الطاقة الموثوق.
