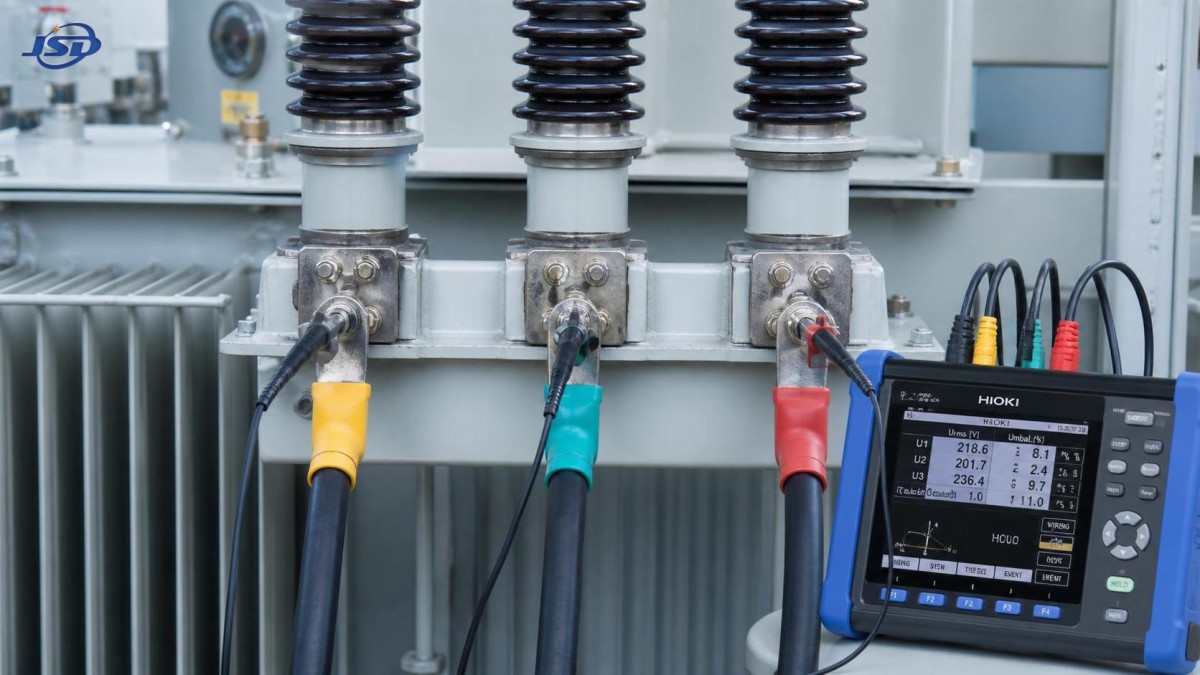

Comment diagnostiquer un déséquilibre de tension dans un transformateur triphasé

Un déséquilibre de tension dans un transformateur triphasé peut entraîner une surchauffe, une baisse de rendement, des contraintes sur l’isolation et des défaillances imprévues des équipements. Un diagnostic précoce est essentiel pour protéger les performances du transformateur et assurer une alimentation électrique stable. Le défi pratique ne consiste pas seulement à identifier une mesure de tension inégale : il s’agit de déterminer si le problème provient de l’amont, de l’intérieur du transformateur, du circuit secondaire ou d’une charge connectée déséquilibrée.

Un diagnostic fiable nécessite des mesures effectuées aux bons emplacements, dans des conditions de fonctionnement connues, puis interprétées conjointement avec les données de courant, de température, de position de prise et de raccordement. Une seule mesure de tension peut révéler un symptôme ; elle prouve rarement la cause.

Qu’est-ce qui constitue un déséquilibre de tension ?

Dans un système triphasé équilibré, les trois tensions entre phases doivent être proches en amplitude et décalées de 120 degrés électriques. Dans un système secondaire à quatre fils, les tensions phase-neutre doivent également être similaires. De faibles différences existent dans les installations réelles, mais un écart persistant mérite une investigation avant qu’il ne se transforme en problème thermique ou d’isolation.

Un calcul couramment utilisé est :

Déséquilibre de tension (%) = Écart maximal par rapport à la tension moyenne ÷ Tension moyenne × 100

Par exemple, si les tensions de ligne mesurées sont de 402 V, 398 V et 390 V, la moyenne est de 396,7 V. L’écart maximal est de 6,7 V ; le déséquilibre de tension est donc d’environ 1,7 %.

Ce calcul est utile pour le suivi des tendances, mais ne doit pas être utilisé isolément. L’importance d’un déséquilibre de 1 % diffère entre un transformateur de distribution faiblement chargé et une unité fortement chargée alimentant des variateurs de vitesse, des charges de redresseurs, des équipements de soudage ou un grand groupe de moteurs. Le déséquilibre de tension produit également un effet disproportionné sur les moteurs asynchrones, pour lesquels une asymétrie de tension relativement modeste peut créer un déséquilibre de courant et un échauffement considérablement plus importants.

Commencez par des mesures sûres et comparables

Avant d’ouvrir l’enveloppe d’un transformateur ou de raccorder des équipements de test, établissez l’état de fonctionnement. Consignez la puissance nominale indiquée sur la plaque signalétique du transformateur, le groupe vectoriel, les tensions nominales primaire et secondaire, le type de changeur de prises, la position actuelle de prise, le dispositif de mise à la terre du neutre et le niveau de charge approximatif. Confirmez les procédures de consignation et d’accès lorsque des travaux hors tension sont nécessaires. Pour les vérifications sous tension, utilisez des instruments correctement calibrés et respectez les règles de sécurité applicables sur le site.

Les relevés initiaux les plus utiles sont :

• Les tensions primaires entre phases aux bornes d’entrée du transformateur ;
• Les tensions secondaires entre phases aux bornes de sortie du transformateur ;
• Les tensions secondaires phase-neutre lorsqu’un neutre est disponible ;
• Les courants de phase sur les trois phases et le courant de neutre, le cas échéant ;
• Le pourcentage de charge du transformateur, la température ambiante et l’heure de mesure ;
• La position de prise et l’état de tout régulateur automatique de tension.

Utilisez un analyseur de qualité de l’énergie à vraie valeur efficace ou un appareil de mesure triphasé étalonné en présence de charges non linéaires. Un multimètre portable de base peut fournir des valeurs de tension acceptables en régime permanent, mais il peut ne pas détecter la distorsion de forme d’onde, les événements de tension, le contenu harmonique et les informations d’angle de phase qui expliquent des résultats apparemment incohérents.

Les relevés devraient idéalement être effectués dans au moins deux conditions : à charge normale et pendant une période de charge réduite. Si le déséquilibre augmente avec la charge, le défaut est plus probablement lié à la répartition des charges, à des connexions à haute résistance, aux conducteurs secondaires ou à l’impédance des enroulements du transformateur. S’il reste pratiquement inchangé quelle que soit la charge, l’alimentation primaire, le rapport de transformation, le réglage de prise ou un problème de câblage fixe devient plus probable.

Utilisez l’emplacement des mesures pour distinguer les défauts côté alimentation et côté transformateur

La distinction diagnostique la plus rapide consiste à déterminer si le déséquilibre est déjà présent aux bornes primaires ou s’il apparaît uniquement après la transformation.

Si la tension primaire est déséquilibrée et que la tension secondaire suit le même schéma : la source se trouve généralement en amont. Les causes possibles comprennent une impédance inégale des départs, de mauvaises connexions sur une borne d’appareillage en amont, une alimentation du réseau déséquilibrée, un régulateur défectueux ou une charge inégale sur le réseau amont. Le transformateur peut être affecté par cette condition, mais il n’en est pas nécessairement l’origine.

Si les tensions primaires sont équilibrées mais que les tensions de ligne secondaires sont déséquilibrées : concentrez-vous sur le transformateur, le dispositif de prises, les traversées secondaires, les terminaisons de câbles ou les conducteurs en aval. Confirmez que les mesures sont prises directement aux bornes du transformateur avant d’attribuer le problème à des dommages aux enroulements. Une cosse secondaire desserrée, un raccord de câble surchauffé, un contact de traversée corrodé ou un pôle de disjoncteur endommagé peut provoquer une chute de tension importante sous charge.

Si les tensions aux bornes secondaires sont équilibrées mais que les tensions au niveau de la charge sont déséquilibrées : le transformateur n’est généralement pas en cause. Examinez le départ sortant, le tableau de distribution, les joints de jeux de barres, les contacteurs, les disjoncteurs, le dimensionnement des câbles et l’état du neutre côté charge. Mesurez la chute de tension phase par phase entre le transformateur et l’équipement concerné.

Si les tensions entre phases semblent acceptables mais que les tensions phase-neutre diffèrent sensiblement : examinez le conducteur de neutre et le dispositif de raccordement neutre-terre. Un neutre desserré, sous-dimensionné, endommagé ou flottant peut modifier fortement les tensions phase-neutre dans un système à quatre fils, notamment lorsque les charges monophasées sont réparties de manière inégale. Cette condition peut endommager les équipements monophasés connectés même lorsque les relevés entre phases semblent normaux.

Comparez le déséquilibre de tension avec le déséquilibre de courant

La tension et le courant doivent être évalués ensemble. Leur relation indique souvent la catégorie de défaut la plus probable.

Ne supposez pas que la phase présentant la tension mesurée la plus basse est nécessairement celle ayant la charge la plus faible. Une connexion à haute résistance peut faire apparaître une tension plus faible sur une phase chargée précisément parce qu’elle transporte un courant important à travers une jonction dégradée. L’inspection infrarouge est particulièrement utile dans ce cas, car elle peut révéler un échauffement anormal au niveau des traversées, des cosses de câbles, des sectionneurs, des contacts de disjoncteurs et des interfaces de jeux de barres.

Examinez les causes courantes dans un ordre pratique

Une fois le schéma de mesure établi, procédez des causes externes et réversibles vers les défauts internes du transformateur. Cet ordre réduit les interruptions inutiles et évite de condamner prématurément un transformateur.

Répartition des charges et état du circuit en aval

Dans les installations commerciales et industrielles, les charges monophasées s’accumulent souvent de manière inégale à mesure que des circuits sont ajoutés au fil du temps. L’éclairage, les auxiliaires HVAC, les charges de bureau, les chargeurs, les machines de soudage et les petits équipements de procédé peuvent être concentrés sur une phase. Vérifiez les tableaux de circuits par rapport aux courants de dérivation réellement mesurés, plutôt que de vous fier uniquement aux schémas.

Les charges non linéaires exigent une attention particulière. Les alimentations à découpage, les systèmes UPS, les pilotes LED, les redresseurs et les variateurs de fréquence peuvent introduire des harmoniques qui augmentent le courant de neutre et l’échauffement. La distorsion harmonique ne crée pas toujours un déséquilibre de tension à la fréquence fondamentale, mais elle peut fausser les mesures des appareils et aggraver un neutre défaillant ou un conducteur surchargé.

Connexions desserrées, corrodées ou surchauffées

Les connexions figurent parmi les causes les plus fréquentes de déséquilibre de tension sur site. Recherchez les décolorations, l’isolation fondue, les traces de carbone, les interfaces en aluminium oxydées, un couple de serrage insuffisant des boulons, les cosses endommagées et les signes d’infiltration d’humidité. Une connexion peut sembler acceptable hors tension tout en développant une chute de tension excessive uniquement sous courant.

La thermographie doit être réalisée sous une charge significative lorsque cela est possible. Comparez des composants similaires sur toutes les phases : des traversées, cosses de câbles, pôles de disjoncteurs et joints de jeux de barres comparables doivent présenter une élévation de température comparable sous un courant comparable. Une différence de température est un indicateur, et non une preuve définitive ; confirmez-la par des contrôles de couple, des essais de résistance et des mesures de chute de tension.

Réglage des prises et état du changeur de prises

Une mauvaise position de prise manuelle peut produire une erreur globale de niveau de tension, mais elle ne crée normalement pas de tensions de phase inégales dans un transformateur triphasé en bon état. Cependant, une détérioration des contacts, un désalignement mécanique ou un composant défectueux du changeur de prises peut affecter une phase différemment, selon la conception du transformateur.

Vérifiez que la position de prise indiquée correspond à la tension système prévue et que toutes les phases fonctionnent sur la même prise effective. Pour les changeurs de prises en charge, examinez les compteurs de manœuvres, les alarmes, l’état de l’entraînement motorisé, l’état de l’huile le cas échéant, ainsi que tout événement de transition anormal enregistré. N’actionnez pas de manière répétée les équipements de prises pour les « tester » sans suivre la procédure du fabricant ; des manœuvres inutiles peuvent aggraver un problème de contact existant.

Défauts des enroulements, des traversées ou des connexions internes du transformateur

Les défauts internes sont moins fréquents que les problèmes de connexions externes ou de charge, mais ils doivent être envisagés lorsque le déséquilibre est confirmé aux bornes du transformateur et ne peut être expliqué par les conditions d’alimentation ou les réglages de prises. Les causes potentielles comprennent des spires en court-circuit, de mauvaises jonctions internes, une déformation des enroulements, une détérioration des traversées ou des dommages localisés à l’isolation.

Les essais hors ligne pertinents peuvent inclure la mesure de résistance des enroulements, l’essai du rapport de transformation, l’essai du courant d’excitation, l’essai de résistance d’isolement et d’indice de polarisation et, lorsque cela est justifié, l’analyse de réponse en fréquence. Le choix des essais doit refléter le type de transformateur, l’historique des défauts, l’âge, les valeurs de référence des essais antérieurs et les symptômes observés. Un seul résultat anormal doit être évalué au regard des limites de la méthode d’essai et des dossiers historiques avant de conclure qu’un remplacement des enroulements est nécessaire.

Considérations particulières en présence de stockage d’énergie raccordé

Le déséquilibre des transformateurs triphasés est de plus en plus fréquent sur les sites combinant des charges conventionnelles avec de la production photovoltaïque, des systèmes de batteries et des équipements de conversion d’énergie bidirectionnelle. Le mode de fonctionnement peut changer rapidement entre les modes de charge, de décharge, de veille et d’îlotage. Les mesures effectuées dans un mode peuvent ne pas représenter l’état dans un autre.

Par exemple, un système conteneurisé tel que leSystème de stockage d’énergie conteneurisé à refroidissement par air de 500 kW/1 MWh fournit une sortie CA triphasée à quatre fils de 400 V via un système de conversion de puissance de 500 kW. Dans une installation utilisant ce type d’équipement, vérifiez l’équilibre des tensions de phase à la sortie du PCS et aux bornes du transformateur pendant la charge et la décharge. Examinez les journaux d’événements du contrôleur, les consignes de puissance, les données de courant de phase, les enregistrements de protection et l’état des communications avant de considérer un déséquilibre temporaire comme un défaut du transformateur.

Dans les configurations de fonctionnement en parallèle, confirmez la compatibilité des groupes vectoriels des transformateurs, la méthode de mise à la terre, l’ordre des phases, l’impédance des câbles et la coordination des commandes. Un problème de transformateur peut être masqué dans un mode de fonctionnement et devenir évident lorsque le système de batteries change le sens de la puissance. Inversement, une alarme de commande du convertisseur, un problème de capteur de courant ou un problème de départ peut être confondu avec un défaut de transformateur si le point de test est mal choisi.

Ne négligez pas les erreurs d’instrument et de connexion

Un diagnostic incorrect commence souvent par des mesures incorrectes. Vérifiez les cordons de mesure, l’identification des phases, la qualité du contact des sondes, l’orientation des pinces, la tension nominale et l’état d’étalonnage des instruments. Lors de l’utilisation d’un analyseur de qualité de l’énergie, confirmez la configuration de câblage dans les paramètres de l’instrument : les configurations triangle à trois fils, étoile à quatre fils et Aron nécessitent des connexions et des hypothèses différentes.

Répétez les mesures suspectes avec un second instrument ou à un point vérifié voisin. Si l’ordre des phases semble anormal après des travaux récents, vérifiez d’abord qu’aucun conducteur n’a été inversé avant d’examiner des causes plus complexes. Une erreur d’étiquetage des phases peut créer des dossiers de maintenance trompeurs et conduire à l’isolement du mauvais départ.

Quand un déséquilibre de tension exige une action urgente

Une escalade immédiate est appropriée lorsque le déséquilibre de tension s’accompagne d’une odeur de brûlé, de fumée, d’arcs visibles, d’une augmentation rapide de température, d’alarmes de relais, de fuites d’huile, de déclenchements de protection répétés, d’un bruit anormal ou d’un changement marqué par rapport aux relevés de référence antérieurs. Réduisez la charge ou isolez l’équipement conformément à la procédure d’exploitation du site lorsque la poursuite du fonctionnement risque d’endommager les équipements ou de compromettre la sécurité du personnel.

Même en l’absence de symptômes spectaculaires, une dégradation tendancielle est importante. Un transformateur ayant fonctionné pendant des années avec une tension stable et présentant un écart de phase croissant ne doit pas être laissé jusqu’au prochain arrêt de maintenance programmé. Effectuez des relevés à des niveaux de charge similaires, comparez-les aux enregistrements antérieurs et examinez rapidement les causes externes les plus probables.

Constituez un dossier facilitant la décision suivante

Un rapport de service utile comprend la date et l’heure, les conditions météorologiques ou ambiantes, l’identification du transformateur, la position de prise, l’estimation de charge, les valeurs de tension et de courant pour chaque phase, le courant de neutre, l’emplacement de mesure, l’instrument utilisé, les résultats thermiques, l’historique des alarmes et les mesures correctives prises. Ajoutez des photographies des connexions suspectes et conservez les fichiers de tendances de l’analyseur lorsqu’ils sont disponibles.

Cette documentation n’est pas une surcharge administrative. Elle permet de distinguer un problème récurrent de qualité du réseau d’un défaut de transformateur en développement, de vérifier si l’équilibrage des charges a amélioré la situation et de fournir des preuves crédibles si une garantie, une coordination avec le distributeur d’électricité ou une revue d’ingénierie devient nécessaire.

L’approche la plus fiable pour diagnostiquer un déséquilibre de tension dans un transformateur triphasé est donc séquentielle : confirmez la mesure, localisez l’endroit où le déséquilibre apparaît pour la première fois, comparez la tension au courant et à la température, éliminez les problèmes de charge et de connexion, puis testez les prises et les composants internes du transformateur lorsque les preuves justifient cette étape. Cette méthode limite les interventions inutiles sur le transformateur tout en traitant les défauts les plus susceptibles de compromettre une alimentation électrique fiable.
