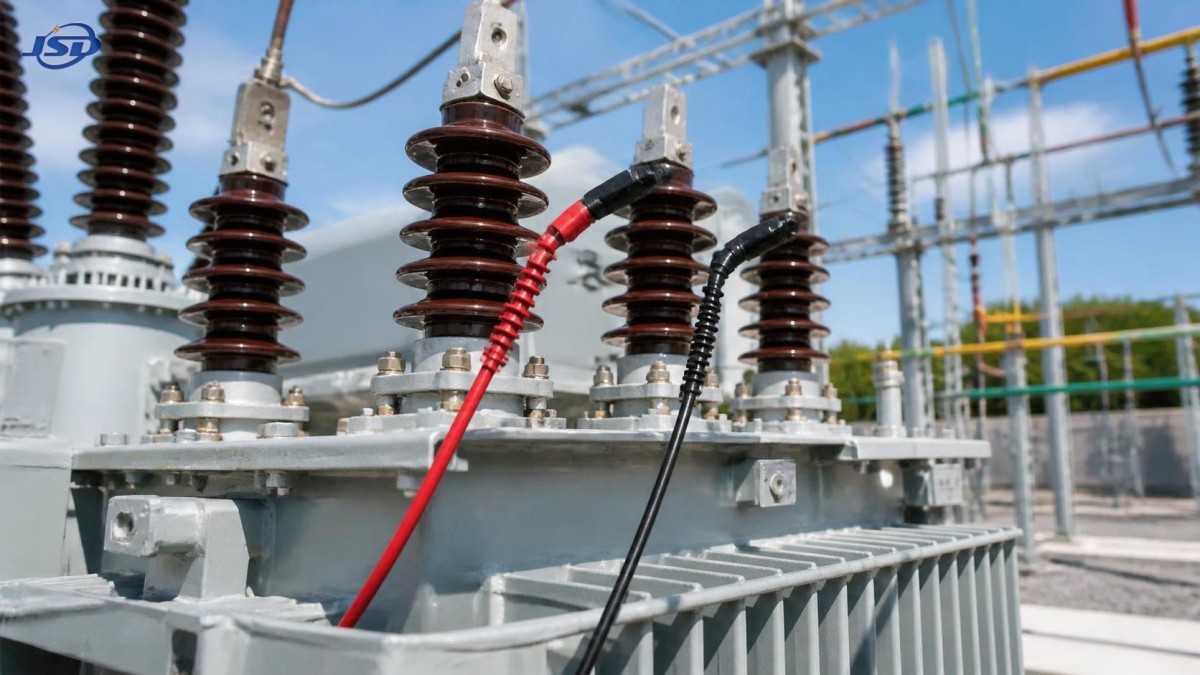

Какие типовые испытания необходимо провести перед подачей напряжения на трансформатор 110 kV?

Какие регламентные испытания необходимо провести перед подачей напряжения на трансформатор 110 кВ?

Перед подачей напряжения на трансформатор 110 кВ регламентные испытания должны подтвердить целостность изоляции, правильность соединений, готовность защит и безопасные условия эксплуатации всей трансформаторной установки.

Для руководителей по контролю качества и безопасности ключевой вопрос заключается не в том, выполнены ли отдельные испытания, а в том, подтверждает ли совокупность данных безопасную первую подачу напряжения.

Трансформатор 110 кВ может выглядеть механически полностью смонтированным, но при этом содержать влагу, неправильные соединения ответвлений, поврежденную изоляцию, ошибки проводки или неисправности защит.

Эти скрытые дефекты могут вызвать немедленные отключения, пробой изоляции, повреждение оборудования, длительные перерывы в электроснабжении или серьезную опасность для персонала при первой подаче напряжения.

Наиболее эффективным подходом является контролируемая программа предэксплуатационной подготовки с использованием утвержденных процедур, поверенных приборов, документированных критериев приемки и независимой проверки критически важных записей.

Регламентные испытания следует проводить в соответствии со спецификацией проекта, инструкциями изготовителя, требованиями местной энергосистемы и применимыми стандартами, такими как IEC 60076, IEC 60214 и IEC 60060.

Результаты испытаний никогда не следует оценивать изолированно. Их необходимо сопоставлять с заводскими протоколами, предыдущими испытаниями на площадке, данными паспортной таблички трансформатора и ожидаемой согласованностью между фазами.

Руководители по качеству также должны проверить, что каждый протокол испытаний содержит идентификацию оборудования, дату испытания, условия окружающей среды, серийный номер прибора, сведения об испытательном персонале и утвержденное решение о приемке.

Руководители по безопасности должны обеспечивать действенность границ испытаний, схем заземления, процедур блокировки, практик разряда и контроля доступа на протяжении всего процесса ввода в эксплуатацию.

Перед началом любых электрических испытаний убедитесь, что трансформатор правильно собран, надлежащим образом заземлен, заполнен маслом до требуемого уровня и не имеет видимых утечек или посторонних материалов.

Начните с контролируемой последовательности предвключательных испытаний

Практическая последовательность испытаний начинается с проверки документации и визуального осмотра, затем включает низковольтные электрические проверки, диагностику изоляции, функциональные испытания и окончательную проверку защит.

Этот порядок важен, поскольку очевидные механические дефекты, ошибки документации или проводки должны быть устранены до того, как испытания более высоким напряжением создадут ненужный риск для персонала или оборудования.

Подтвердите, что на рабочем месте имеются утвержденная однолинейная схема, схемы соединений, уставки защит, логика реле, кабельные журналы и сертификаты испытаний трансформатора.

Сверьте паспортную табличку трансформатора с проектом, включая номинальную мощность, коэффициент трансформации, группу соединения, импеданс, способ охлаждения, частоту, диапазон ответвлений и уровни изоляции.

Перед окончательным разрешением на подачу напряжения убедитесь, что все временные строительные заземления, испытательные провода, подъемные приспособления, упаковочные материалы и посторонние предметы удалены.

Осмотрите вводы на наличие трещин, загрязнений, подтекания масла, поврежденных выводов, неправильной маркировки фаз и недостаточных расстояний до заземленных конструкций или близлежащих проводников.

Проверьте указатели уровня масла, устройства сброса давления, оборудование расширителя, воздухоосушители с силикагелем, радиаторы, вентиляторы охлаждения, насосы, клапаны и герметичность шкафа зажимов.

Для наружных установок подтвердите комплектность ограничителей перенапряжения, оборудования заземления нейтрали, кабельных концевых заделок, шкафов управления, ограждений, предупреждающих знаков и дренажных систем.

Любое неустраненное отклонение должно быть внесено в перечень замечаний с указанием ответственного лица, корректирующего действия, срока выполнения и четкого подтверждения того, что оно не снижает безопасность подачи напряжения.

Какие электрические испытания подтверждают состояние изоляции трансформатора?

Состояние изоляции является первоочередной задачей перед подачей напряжения на трансформатор 110 кВ, поскольку пробой изоляции может привести к серьезному повреждению оборудования и длительным восстановительным работам.

Испытание сопротивления изоляции обычно проводится между каждой обмоткой и землей, а также между обмотками с использованием соответствующего постоянного испытательного напряжения и стабилизированных показаний.

При необходимости результаты следует корректировать по температуре и сравнивать с базовыми значениями при вводе в эксплуатацию, рекомендациями изготовителя и относительными значениями, полученными для других комбинаций обмоток.

Низкое или нестабильное сопротивление изоляции может указывать на влагу, поверхностное загрязнение, плохие соединения, повреждение изоляции, остаточное испытательное заземление или неправильную конфигурацию испытания.

Испытание индекса поляризации может предоставить дополнительную информацию о сухости и чистоте изоляции, особенно если оно выполняется по утвержденной процедуре и при установленных температурных условиях.

Испытание емкости и коэффициента диэлектрических потерь, часто называемое испытанием tan delta или коэффициента мощности, оценивает потери в изоляции обмоток, вводов и связанных систем изоляции.

Аномальные результаты по коэффициенту диэлектрических потерь могут выявить проникновение влаги, старение изоляции, проводящее загрязнение, ухудшение состояния вводов или внутренние дефекты, которые одно лишь измерение сопротивления изоляции может не обнаружить.

Испытания трансформаторного масла должны включать пробивное напряжение, содержание влаги, кислотность, межфазное натяжение и анализ растворенных газов, если это требуется объемом проекта или условиями хранения.

Диэлектрическая прочность масла подтверждает его устойчивость к электрическому пробою, тогда как результаты по влаге и растворенным газам помогают выявить загрязнение, перегрев, внутреннее дугообразование или неправильное обращение при монтаже.

Если результаты испытаний вызывают сомнения, не подавайте напряжение, основываясь на предположениях. Выясните причину, повторите испытание в контролируемых условиях и получите инженерное одобрение.

Как испытания коэффициента трансформации, группы соединения и обмоток предотвращают неправильную подачу напряжения?

Испытание коэффициента трансформации подтверждает, что соотношение напряжений между обмотками высокого и низкого напряжения соответствует паспортному коэффициенту на каждом доступном положении ответвления.

Для трансформатора 110 кВ испытание коэффициента трансформации особенно важно после транспортировки, работ с переключателем ответвлений, замены вводов, внутреннего ремонта или изменения внешних соединений.

Отклонение коэффициента может указывать на неправильное положение ответвления, неисправные контакты переключателя ответвлений, повреждение обмотки, неточные фазные соединения или несоответствие между установленным и предусмотренным оборудованием.

Испытание группы соединения подтверждает фазовый сдвиг и схему соединения обмоток, включая соединение звездой, треугольником, наличие нейтрали и фазовый сдвиг между обмотками.

Неправильное соединение группы может вызвать опасные циркулирующие токи, неправильную работу защит, проблемы параллельной работы или ошибки чередования фаз при подключении трансформатора к сети.

Испытание сопротивления обмоток проверяет целостность цепи и относительное сопротивление обмотки каждой фазы, включая влияние положений контактов переключателя ответвлений и качество соединений.

Там, где это применимо, показания сопротивления следует корректировать по температуре и сравнивать между фазами, ответвлениями, заводскими данными и любыми предыдущими протоколами испытаний на площадке.

Большие различия между фазами или нестабильные показания могут свидетельствовать об ослабленных выводах, плохих соединениях, поврежденных проводниках, неисправных контактах переключателя ответвлений или ошибках измерения, требующих расследования.

При наличии соответствующего требования также может применяться испытание магнитного баланса для выявления грубых неисправностей обмоток или аномалий магнитной цепи до ввода агрегата в эксплуатацию.

Эти испытания защищают от распространенной ошибки при вводе в эксплуатацию: подачи напряжения на физически установленный трансформатор, электрическая конфигурация которого не соответствует проекту сети.

Почему проверкам переключателя ответвлений, вспомогательных систем и охлаждения необходимо уделять равное внимание

Переключатели ответвлений под нагрузкой и без возбуждения требуют отдельного осмотра, поскольку неправильная работа может повлиять на регулирование напряжения, надежность контактов и нагрузочную способность трансформатора.

Проверьте фактическое положение ответвления локально и дистанционно, затем сравните его с утвержденной настройкой ввода в эксплуатацию, планом системного напряжения и результатами испытания коэффициента трансформации.

Для переключателей ответвлений под нагрузкой проверьте местные и дистанционные команды повышения-понижения, индикацию положения, концевые выключатели, работу моторного привода, сигнализацию, блокировки и питание цепей управления.

При необходимости отдельно осмотрите масляный отсек переключателя ответвлений, поскольку состояние его масла и механическая работа могут отличаться от основного бака трансформатора.

Проверьте все ступени охлаждения, включая направление вращения вентиляторов, работу насосов, управление термостатами, сигналы автоматического пуска, ручное управление, сигнализацию и доступность резервного оборудования.

Оборудование охлаждения может не требоваться при подаче напряжения без нагрузки, но подтвержденная работоспособность необходима до того, как трансформатор будет нести длительную нагрузку или работать при высокой температуре окружающей среды.

Проверьте нагреватели шкафа зажимов, внутреннее освещение, затяжку клемм, обогреватели пространства, кабельные вводы, меры защиты от конденсации и защиту корпуса от проникновения воды или пыли.

Временные или удаленные системы электроснабжения также требуют строгой проверки поддерживающего источника питания. Надлежащим образом испытанный трансформатор не может компенсировать нестабильные условия вспомогательного электроснабжения.

Для резервных проектов мобильная прицепная система накопления энергии 100 кВт/215 кВт·ч может поддерживать временные вспомогательные нагрузки, связь на площадке и мероприятия по контролируемому развертыванию.

Ее аккумуляторная конструкция LiFePO4, номинальная мощность 100 кВт, емкость 215 кВт·ч, степень защиты IP54 и функции автоматического пожаротушения подходят для сложных условий временного электроснабжения.

Какие испытания защиты и управления необходимо завершить?

Испытания защит подтверждают, что трансформатор будет правильно отключаться при внутренних повреждениях, аномальных режимах работы и внешних событиях в системе, требующих изоляции или сигнализации.

Проверьте, что уставки реле защиты соответствуют утвержденному исследованию селективности, номинальным параметрам трансформатора, коэффициентам трансформации трансформаторов тока, коэффициентам трансформации трансформаторов напряжения, группе соединения и схеме заземления нейтрали.

При необходимости следует проводить испытания первичной или вторичной подачей тока для проверки значений срабатывания реле, времени, логических функций, цепей отключения, сигнализации и записей событий.

Типичные функции защиты трансформатора включают дифференциальную защиту, защиту от замыкания на землю в ограниченной зоне, максимальную токовую защиту, защиту от замыкания на землю, защиту от перевозбуждения и тепловую защиту от перегрузки.

Проверьте сигналы и отключения газового реле Бухгольца, если оно установлено, включая контакты накопления газа, контакты масляного потока, целостность проводки, сигнализацию и правильную работу выключателя.

Устройства сброса давления, реле внезапного повышения давления, указатели температуры масла, указатели температуры обмоток, сигнализация низкого уровня масла и сигнализация отказа охлаждения требуют функциональной проверки.

Контроль цепей отключения должен подтверждать, что каждый путь отключения выключателя непрерывен, правильно маркирован, надежно подключен и способен работать от предусмотренного источника постоянного тока аккумуляторной батареи.

Испытания блокировок не менее важны. Подтвердите, что разъединители, заземляющие ножи, выключатели, защиты трансформатора и разрешения управления действуют в соответствии с утвержденной последовательностью.

Проверки SCADA и дистанционного управления должны подтверждать правильность индикации состояния, аналоговых значений, передачи сигналов тревоги, полномочий управления, временных меток и надежности связи с диспетчерским центром.

Реле защиты может пройти изолированное испытание, но все же не сработать в эксплуатации из-за неправильной проводки, обратной полярности ТТ, неверного назначения клемм или отсутствия питания постоянного тока цепей управления.

Как следует проверять заземление, вводы и внешние соединения?

Проверка заземления защищает персонал и оборудование, обеспечивая эффективный путь для тока повреждения и поддержание открытых проводящих частей при допустимых напряжениях прикосновения и шага.

Измерьте или проверьте систему заземления подстанции в соответствии с проектом, включая заземление бака трансформатора, заземление нейтрали, уравнивание потенциалов шкафа зажимов и заземляющие соединения ограничителей перенапряжения.

Подтвердите, что оборудование заземления нейтрали трансформатора установлено строго в соответствии с проектом, независимо от того, использует ли система глухое заземление, заземление через сопротивление, заземление через реактор или заземляющий трансформатор.

Соединения вводов должны быть проверены на момент затяжки с использованием утвержденных значений, с подходящими крепежными элементами, чистыми контактными поверхностями, правильной идентификацией фаз и без механического напряжения от подключенных проводников.

Перед подачей системного напряжения осмотрите герметизированные кабельные концевые заделки, воздушные перемычки, опоры шин, компенсационные соединения, стресс-конусы, коронные кольца и расстояния изоляции.

Монтаж ограничителей перенапряжения следует проверить по номинальным параметрам, назначению фаз, длине заземляющего проводника, счетчиковым соединениям при их использовании, а также надежности электрических и механических оконцеваний.

Измерьте непрерывность заземляющих соединений и убедитесь, что после предыдущих строительных или испытательных работ не осталось случайных соединений, временных перемычек или непреднамеренных соединений нейтрали с землей.

Руководители по безопасности должны требовать проведения документированного итогового обхода с участием представителей строительства, ввода в эксплуатацию, эксплуатации, качества и безопасности до выдачи разрешения на подачу напряжения.

Что должно включать окончательное разрешение на подачу напряжения?

Окончательное разрешение должно быть формальным решением, основанным на доказательствах, а не неформальным заявлением о том, что трансформатор выглядит готовым или что график требует подачи напряжения.

Соберите комплект документации по вводу в эксплуатацию, содержащий заводские сертификаты испытаний, протоколы регламентных испытаний на площадке, анализ масла, записи испытаний защит, проверки проводки, сертификаты калибровки и утвержденные чертежи.

Документируйте каждое несоответствие, корректирующее действие, результат повторного испытания, инженерное разрешение на отклонение и незавершенный пункт, четко отличая эксплуатационные ограничения от фактических препятствий для подачи напряжения.

Перед подачей напряжения проведите инструктаж, охватывающий обязанности при переключениях, каналы связи, аварийные действия, запретные зоны, ожидаемые индикации и критерии прекращения операции.

Первоначальную подачу напряжения следует контролировать по пусковому току, поведению реле, аномальному шуму, вибрации, утечке масла, работе газового реле, коэффициенту напряжения и чередованию фаз.

После подачи напряжения снова осмотрите трансформатор под напряжением, затем повторите наблюдения после приложения нагрузки и начала нормальной работы оборудования охлаждения.

Трансформатор 110 кВ следует подавать под напряжение только тогда, когда данные по изоляции, коэффициенту трансформации, обмоткам, маслу, защитам, заземлению, вспомогательным системам и внешним соединениям образуют согласованную приемочную документацию.

Для руководителей по контролю качества и безопасности такая дисциплинированная документация является наиболее надежной защитой от предотвратимых отказов, небезопасных операций переключения и дорогостоящей потери электроснабжения.
