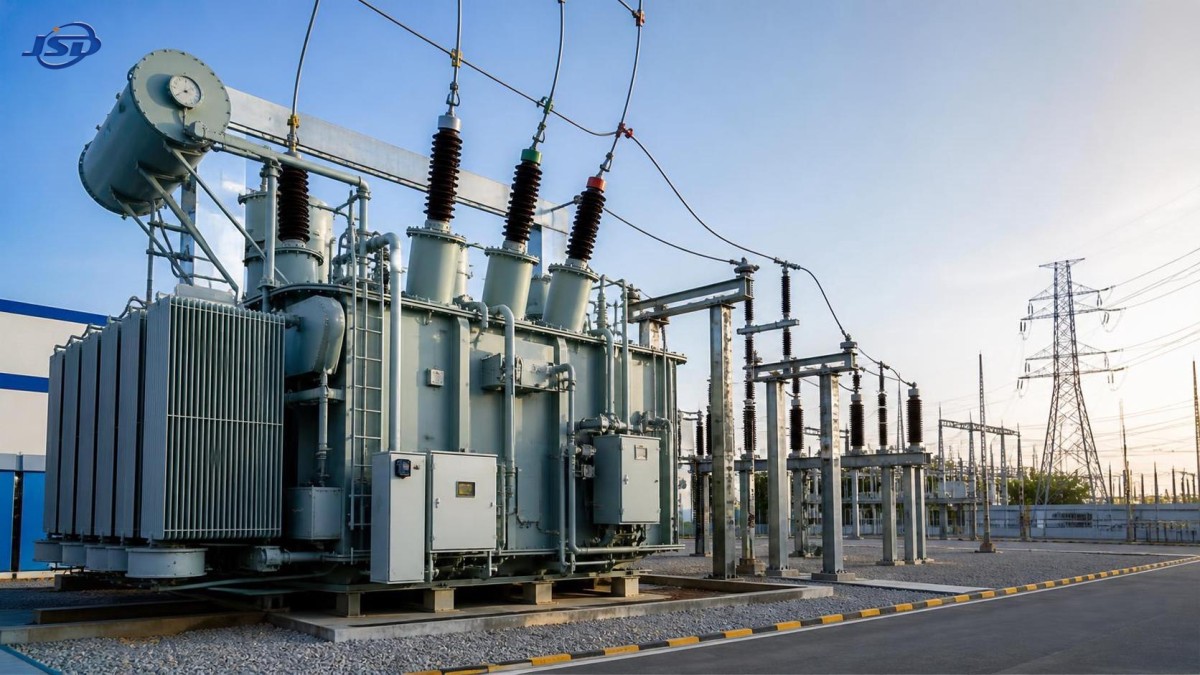

Como Especificar um Transformador de Usina para uma Operação Confiável da Unidade

Durante a fase final de projeto de uma unidade geradora, a seleção do transformador muitas vezes parece ser uma tarefa simples de equipamento: confirmar a tensão do gerador, selecionar a relação de elevação, corresponder à potência nominal em MVA e emitir a especificação. A dificuldade normalmente se torna visível mais tarde, quando os estudos elétricos, o layout civil, a filosofia de proteção, a revisão do código de rede e os documentos de aquisição começam a entrar em conflito entre si.

Um transformador de usina que parece adequado em um diagrama unifilar ainda pode criar restrições operacionais após o comissionamento. Uma escolha marginal de impedância pode complicar a coordenação da capacidade de interrupção de faltas. Um arranjo de resfriamento inadequado pode reduzir a potência disponível durante períodos de clima quente. Uma faixa de taps mal definida pode deixar a unidade incapaz de manter a tensão exigida no lado da rede sob condições realistas de potência reativa. Esses não são detalhes técnicos isolados; eles afetam o planejamento de paradas, a flexibilidade de despacho da unidade, o acesso para manutenção e o custo de corrigir problemas após a instalação.

A abordagem mais confiável é especificar o transformador com base no comportamento operacional da unidade geradora, em vez de somente na potência de placa. Isso significa transformar estudos da rede, dados do gerador, condições do local, requisitos de proteção e expectativas de ciclo de vida em requisitos contratuais claros antes de comparar as propostas.

Comece pela condição operacional que impõe maior pressão

Muitas especificações são elaboradas em torno da geração nominal em temperatura ambiente normal. Isso é necessário, mas não suficiente. A pergunta mais útil é: em qual condição operacional o transformador estará mais próximo de seu limite e o que acontece se essa condição persistir?

Para uma aplicação de transformador elevador de gerador, a condição crítica pode ser a exportação máxima de potência ativa combinada com suporte de potência reativa, uma alta carga de serviços auxiliares, temperatura ambiente elevada, disponibilidade reduzida de resfriamento ou uma tensão de rede diferente do valor nominal. Para uma usina conectada a uma rede fraca, pode ser a excursão de tensão após uma perturbação. Para uma estação elevadora de energia renovável, a preocupação pode ser ciclos de carga irregulares e ações repetidas de controle de tensão.

Antes de redigir as cláusulas do equipamento, reúna os dados que definem o serviço real:

• MVA nominal do gerador, tensão nos terminais, faixa de fator de potência e limites permitidos de sobreexcitação.
• Tensão nominal do lado da rede, faixa de tensão de operação e o comportamento exigido de controle de tensão no ponto de conexão.
• Perfil de carga previsto, incluindo operação contínua, picos sazonais, ciclos e filosofia de carregamento de emergência.
• Arranjo de cargas auxiliares e se os serviços auxiliares da estação são alimentados por meio de um enrolamento terciário ou de transformador separado.
• Nível de curto-circuito disponível no barramento de alta tensão e os tempos de eliminação de faltas do projeto.
• Temperatura ambiente, altitude, severidade de poluição, requisitos sísmicos, exposição ao vento e restrições de instalação.

Esses dados devem ser controlados em um único documento de base de projeto. Se o fornecedor do gerador utilizar um valor de MVA, o estudo da rede utilizar outro e a consulta do transformador utilizar um terceiro, as comparações de propostas se tornarão enganosas. O fabricante do transformador só pode projetar com base nas informações disponibilizadas a ele.

Não selecione a capacidade em MVA simplesmente copiando a potência do gerador

Um erro frequente é tornar a capacidade nominal do transformador idêntica ao MVA nominal do gerador sem revisar todo o envelope operacional. Isso pode ser razoável em alguns projetos, mas deve ser uma conclusão, não uma premissa.

A potência exigida deve considerar a carga contínua máxima que o transformador deve suportar nas condições ambientais especificadas, incluindo qualquer capacidade de sobrecarga acordada. O gerador pode ser capaz de operar com fator de potência adiantado ou atrasado, alterando a corrente sem produzir um aumento correspondente de potência ativa. Os arranjos de alimentação auxiliar também podem alterar o carregamento em enrolamentos individuais. Quando um enrolamento terciário alimenta cargas da usina ou conecta equipamentos de compensação reativa, seu regime térmico exige atenção separada.

É útil distinguir entre três requisitos na especificação: a potência contínua garantida, o regime de sobrecarga definido e os limites exigidos de elevação de temperatura. Sem essa distinção, um proponente pode precificar um transformador para operação nominal, enquanto outro assume maior capacidade de emergência. Ambos podem parecer conformes até que os detalhes sejam examinados.

Peça aos proponentes que indiquem claramente os estágios de resfriamento. Uma potência associada ao resfriamento natural por óleo e ar não é equivalente a uma potência que exige circulação forçada de óleo e bancos de ventiladores. Se a potência total depender de bombas e ventiladores, devem ser especificados o arranjo de redundância, a sequência de controle automático, os pontos de alarme e a capacidade disponível após a perda de um grupo de resfriamento. Isso é especialmente importante quando o acesso para manutenção é limitado ou quando uma única falha do sistema de resfriamento pode restringir a geração.

As decisões sobre relação de tensão e comutador de taps devem seguir o comportamento da rede

A relação de tensão deve funcionar em toda a faixa prevista de tensão nos terminais do gerador e de tensão do lado da rede, e não apenas nos valores nominais. Uma relação que parece correta no ponto de projeto pode se tornar restritiva quando a unidade é solicitada a fornecer suporte reativo ou quando a tensão de transmissão opera próxima a um limite de planejamento.

Para a maioria das funções de elevação de gerador, a questão da comutação de taps sob carga merece discussão antecipada com o operador da rede e a equipe de estudos do sistema. Em algumas configurações, um transformador de relação fixa ou um arranjo de taps sem carga é apropriado porque a excitação do gerador fornece o controle de tensão. Em outras, é necessário um comutador de taps sob carga para manter uma tensão aceitável nos terminais do gerador enquanto se dá suporte à rede. A resposta correta depende do arranjo de conexão, da filosofia de controle da unidade e da responsabilidade pelo controle de tensão no ponto de interligação.

Não especifique um comutador de taps simplesmente porque ele é comum em uma determinada classe de tensão. Em vez disso, estabeleça a faixa de regulação necessária, o tamanho do passo, o enrolamento de taps preferido, o modo de controle automático, os requisitos de acionamento manual e as restrições durante a partida ou sincronização da unidade. A especificação também deve definir se transformadores em paralelo podem operar juntos. Se puderem, são essenciais relação compatível, grupo vetorial, impedância, faixa de taps e lógica de controle de taps.

A impedância é uma decisão de coordenação, não um valor de catálogo

A impedância do transformador afeta a regulação de tensão, a corrente de falta, a operação em paralelo e o esforço mecânico imposto durante curtos-circuitos. Uma impedância menor pode reduzir a queda de tensão sob carga, mas pode aumentar a capacidade de falta exigida dos equipamentos de manobra e barramentos. Uma impedância maior pode ajudar a limitar a corrente de falta, ao mesmo tempo em que aumenta a variação de tensão e potencialmente reduz a capacidade de transferir potência sob determinadas condições operacionais.

Não existe uma impedância universalmente “melhor” para um transformador de usina. Ela deve ser selecionada após estudos coordenados de fluxo de carga, curto-circuito, proteção e estabilidade. A equipe de estudos deve avaliar os níveis de falta nos terminais do gerador, nos barramentos auxiliares de baixa tensão quando aplicável e na conexão da rede de alta tensão. Deve também examinar se a impedância selecionada cria uma redução de tensão inaceitável durante perturbações da unidade ou partida de motores.

Na especificação de compra, identifique a impedância exigida na base de referência em MVA, a tolerância de fabricação permitida e o par de enrolamentos ao qual ela se aplica. Para unidades de três enrolamentos, indique os requisitos de impedância para cada par de enrolamentos. Deixar isso vago pode resultar em um projeto que atende a uma norma genérica, mas não corresponde ao modelo de rede utilizado para os ajustes de proteção.

Escolha o arranjo de enrolamentos para toda a usina, não apenas para a conexão do gerador

Um transformador de dois enrolamentos costuma ser o arranjo mais simples para serviço direto de elevação entre gerador e rede. No entanto, os requisitos da usina podem justificar um enrolamento terciário. Um terciário pode alimentar os serviços auxiliares da estação, suportar conexões auxiliares, fornecer um caminho para componentes harmônicos ou de sequência zero dependendo da configuração, ou conectar equipamentos de compensação. Ele também acrescenta complexidade, perdas, interfaces de proteção e dimensões físicas.

A seleção do grupo vetorial exige o mesmo nível de cuidado. Ela influencia o aterramento, o deslocamento de fase, a compatibilidade em paralelo e o comportamento de faltas desequilibradas. O método de aterramento do sistema do lado do gerador e do sistema do lado da rede deve ser analisado em conjunto com a conexão do transformador. Um grupo vetorial nunca deve ser copiado de um desenho de projeto antigo sem confirmar a filosofia de proteção e aterramento.

Quando o espaço, os limites de transporte ou a futura configuração da rede favorecem um autotransformador, os benefícios e as limitações devem ser avaliados separadamente. Autotransformadores podem ser eficientes e compactos para relações de tensão adequadas, mas a separação elétrica e o comportamento em faltas diferem de um projeto de dois enrolamentos. A decisão deve basear-se no estudo de proteção e nos requisitos do sistema, e não apenas no custo inicial do equipamento.

Torne visíveis no comparativo de propostas as escolhas de projeto térmico e isolamento

A construção imersa em óleo continua sendo uma opção comum para geração em alta tensão e serviços de elevação, pois suporta grandes potências e oferece desempenho térmico comprovado. Contudo, “imerso em óleo” não é uma especificação térmica completa. Solicite informações sobre a elevação de temperatura dos enrolamentos, a elevação da temperatura do óleo superior, as premissas de ponto quente, o arranjo do equipamento de resfriamento, o sistema de preservação do óleo e as interfaces de monitoramento.

A escolha do fluido isolante também pode ser relevante para o local. Para locais com considerações específicas de segurança contra incêndio, ambientais ou de sustentabilidade, um fluido isolante à base de éster pode ser avaliado juntamente com óleo mineral convencional. A decisão deve considerar ponto de combustão, práticas de manutenção do fluido, compatibilidade com materiais, estratégia de serviço e requisitos locais, em vez de se basear em uma única vantagem alegada.

Por exemplo, umTransformador Imerso em Óleo de 110kV pode ser considerado quando o projeto exige transformação de tensão para conexão à rede, serviço de elevação da usina ou um arranjo de elevação de energia renovável. As configurações disponíveis podem incluir projetos de dois enrolamentos, três enrolamentos e autotransformadores, portanto a análise técnica ainda deve confirmar o regime dos enrolamentos, a potência de resfriamento e as premissas do estudo da rede para a instalação específica. Quando for proposto óleo isolante ecológico FR3, inclua explicitamente o requisito do fluido e solicite informações de projeto de suporte, em vez de tratá-lo como um detalhe intercambiável.

Os recursos de proteção devem corresponder à realidade de manutenção da usina

Uma especificação confiável de transformador não termina nas potências elétricas. Ela deve abordar os dispositivos que permitem aos operadores detectar a deterioração antes que ocorra um desligamento da unidade ou uma parada forçada. Dependendo da classe de tensão e da filosofia do projeto, isso pode incluir indicadores de temperatura do óleo e dos enrolamentos, dispositivos de alívio de pressão, proteção acionada por gás, indicação de nível de óleo, alarmes do sistema de resfriamento, provisões para monitoramento online de gases dissolvidos, interfaces de monitoramento de buchas e requisitos para caixas de terminais.

O ponto importante não é solicitar todos os dispositivos disponíveis por padrão. Cada dispositivo deve ter uma finalidade definida, lógica de alarme/desligamento, destino de sinal, arranjo de testes e requisito de acesso para manutenção. Um monitor que não pode ser calibrado, amostrado ou integrado com segurança ao sistema de controle oferece pouco valor prático.

O layout físico frequentemente revela omissões em especificações que, de outra forma, seriam boas. Analise a folga dos radiadores, o acesso para substituição de ventiladores, o acesso ao conservador, a orientação das caixas de cabos, o espaçamento de fase das buchas, a separação contra incêndio, a drenagem, o volume de contenção de óleo, as provisões de içamento e as limitações da rota de transporte. Se o transformador tiver de ser montado no local, defina quais componentes são enviados separadamente e quais testes de campo são exigidos após a montagem.

Compare as propostas com base em perdas declaradas e condições de projeto garantidas

O preço inicial de compra pode ocultar diferenças importantes no custo do ciclo de vida. As perdas em vazio permanecem presentes sempre que o transformador está energizado, enquanto as perdas em carga aumentam com a corrente. Sua importância relativa depende do perfil anual de carga previsto. Uma unidade que opera continuamente em alta potência pode justificar uma otimização diferente daquela que passa longos períodos com baixa carga.

A avaliação das propostas deve, portanto, comparar as perdas garantidas em vazio e em carga na temperatura de referência declarada, juntamente com o consumo auxiliar dos equipamentos de resfriamento. Confirme que todos os proponentes estão usando a mesma tensão, base em MVA, posição de tap, estágio de resfriamento e premissas de temperatura. Caso contrário, uma menor perda cotada pode não representar uma condição comparável.

As alegações de eficiência devem ser lidas no contexto. Alguns projetos de 110 kV são oferecidos com eficiência superior a 99% e podem ser projetados para atender aos requisitos aplicáveis de ecodesign, mas a decisão de aquisição ainda deve se basear nas perdas garantidas e nas condições de teste declaradas para a unidade proposta. Uma vida útil projetada de mais de 30 anos pode ser relevante para o planejamento do ciclo de vida, mas não substitui requisitos de documentação de qualidade, ensaios de rotina, evidência de ensaios de tipo quando aplicável, testes de aceitação em fábrica e controles de instalação.

Transforme a especificação em uma etapa de aprovação antes da emissão

Antes de emitir a consulta, realize uma revisão técnica focada com as funções de projeto elétrico, proteção, engenharia civil, operações, interface com a rede e aquisição. O objetivo é resolver conflitos enquanto as alterações ainda têm baixo custo. A revisão deve confirmar que a potência do transformador está vinculada ao envelope operacional da unidade; que a relação e os taps são suportados por estudos de tensão; que a impedância está coordenada com estudos de capacidade de falta e proteção; e que as interfaces para resfriamento, controle, aterramento, alimentação auxiliar e proteção contra incêndio são inequívocas.

Durante o esclarecimento das propostas, peça aos fornecedores que identifiquem cada desvio em uma lista separada. Um transformador pode parecer conforme porque seus principais valores de placa correspondem à consulta, enquanto sua redundância de resfriamento, tolerância de impedância, faixa de taps, composição dos acessórios, massa de transporte ou escopo de testes diferem materialmente. Exigir desvios explícitos torna a comparação técnica mais defensável e reduz o redesenho em fase tardia.

A especificação final deve ser detalhada o suficiente para proteger as necessidades operacionais da unidade, mas não tão prescritiva a ponto de impedir que um fabricante aplique práticas de projeto comprovadas. Os documentos mais robustos descrevem claramente o serviço exigido, os limites, as interfaces, os testes e os critérios de aceitação. Isso dá ao fabricante selecionado margem para projetar o equipamento, mantendo a responsabilidade pelo desempenho confiável onde ela deve estar.

Quando um transformador de usina é tratado como uma interface de sistema, em vez de uma compra isolada, o processo de seleção torna-se muito mais gerenciável. O resultado não é simplesmente um transformador com a tensão correta em sua placa, mas um equipamento cuja potência, comportamento térmico, proteção e faixa operacional sustentam a operação confiável da unidade, da sincronização ao serviço de longo prazo.
