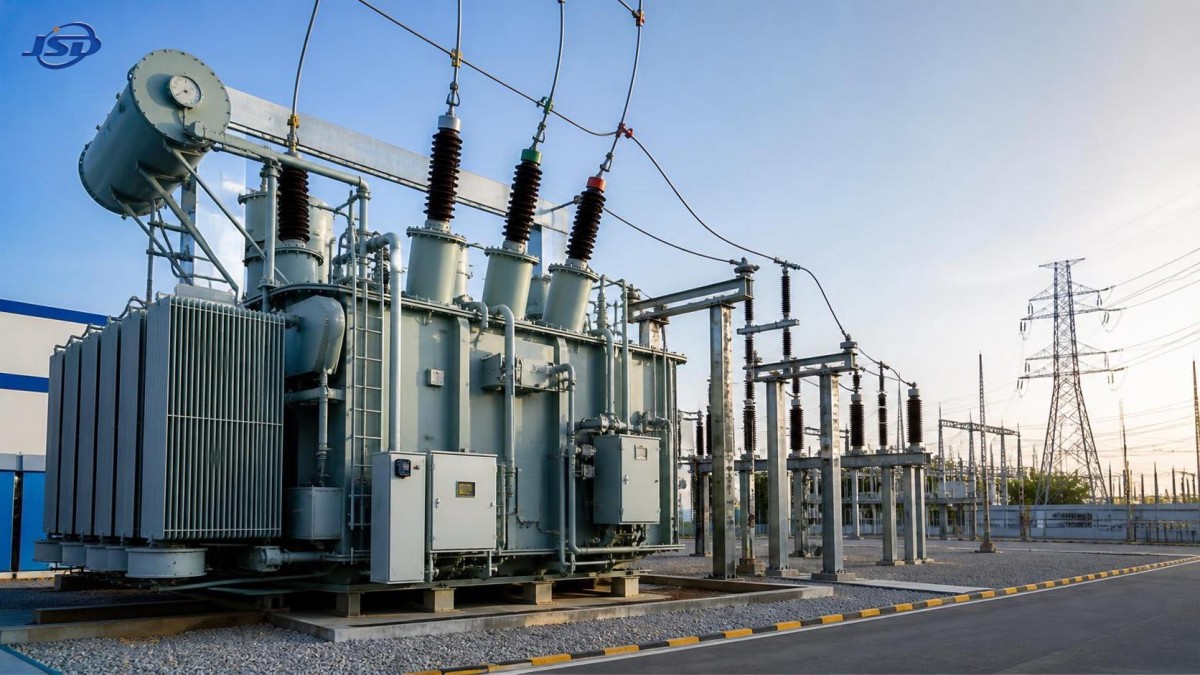

Cómo especificar un transformador de central eléctrica para un funcionamiento fiable de la unidad

Durante la fase final de diseño de una unidad generadora, la selección del transformador suele parecer una tarea sencilla de equipos: confirmar la tensión del generador, seleccionar la relación de elevación, ajustar la potencia nominal en MVA y emitir la especificación. La dificultad normalmente se hace visible más tarde, cuando los estudios eléctricos, la disposición civil, la filosofía de protección, la revisión del código de red y los documentos de adquisición comienzan a entrar en conflicto entre sí.

Un transformador de central eléctrica que parece adecuado en un diagrama unifilar puede seguir generando restricciones operativas después de la puesta en servicio. Una elección marginal de impedancia puede complicar la coordinación de la capacidad de interrupción ante fallas. Una disposición de refrigeración inadecuada puede reducir la potencia disponible durante condiciones de alta temperatura. Un rango de tomas mal definido puede impedir que la unidad mantenga la tensión requerida del lado de la red en condiciones realistas de potencia reactiva. No se trata de detalles técnicos aislados; afectan la planificación de paradas, la flexibilidad de despacho de la unidad, el acceso para mantenimiento y el costo de corregir problemas después de la instalación.

El enfoque más fiable consiste en especificar el transformador en función del comportamiento operativo de la unidad generadora, en lugar de basarse únicamente en una potencia nominal de placa. Esto implica convertir los estudios de red, los datos del generador, las condiciones del emplazamiento, los requisitos de protección y las expectativas de ciclo de vida en requisitos contractuales claros antes de comparar las ofertas.

Comience por la condición operativa que genera mayor exigencia

Muchas especificaciones se elaboran en torno a la generación nominal a temperatura ambiente normal. Esto es necesario, pero no suficiente. La pregunta más útil es: ¿en qué condición operativa estará el transformador más cerca de su límite y qué ocurre si dicha condición persiste?

Para una aplicación de transformador elevador de generador, la condición crítica puede ser la máxima exportación de potencia activa combinada con soporte de potencia reactiva, una elevada carga de servicios auxiliares, temperatura ambiente elevada, menor disponibilidad de refrigeración o una tensión de red distinta de la nominal. Para una central conectada a una red débil, puede ser la excursión de tensión posterior a una perturbación. Para una estación elevadora de energía renovable, la preocupación puede ser la irregularidad de los ciclos de carga y las acciones repetidas de control de tensión.

Antes de redactar las cláusulas de los equipos, recopile los datos que definen el servicio real:

• MVA nominal del generador, tensión en bornes, rango de factor de potencia y límites permitidos de sobreexcitación.
• Tensión nominal del lado de red, rango de tensión de operación y el comportamiento requerido de control de tensión en el punto de conexión.
• Perfil de carga previsto, incluida la operación continua, los picos estacionales, los ciclos y la filosofía de carga de emergencia.
• Configuración de las cargas auxiliares y si los servicios de estación se alimentan mediante un devanado terciario o un transformador independiente.
• Nivel de cortocircuito disponible en la barra de alta tensión y los tiempos de despeje de fallas del proyecto.
• Temperatura ambiente, altitud, severidad de contaminación, requisitos sísmicos, exposición al viento y restricciones de instalación.

Estos datos deben controlarse en un único documento de bases de diseño. Si el proveedor del generador utiliza un valor de MVA, el estudio de red utiliza otro y la consulta del transformador utiliza un tercero, las comparaciones de ofertas resultarán engañosas. El fabricante del transformador solo puede diseñar con base en la información que se le proporcione.

No seleccione la capacidad en MVA copiando la potencia del generador

Un error frecuente consiste en hacer que la capacidad nominal del transformador sea idéntica a los MVA nominales del generador sin revisar todo el rango operativo. Esto puede ser razonable en algunos proyectos, pero debe ser una conclusión, no una suposición.

La potencia requerida debe tener en cuenta la carga continua máxima que el transformador debe soportar en las condiciones ambientales especificadas, incluida cualquier capacidad de sobrecarga acordada. El generador puede ser capaz de operar con factor de potencia adelantado o atrasado, lo que modifica la corriente sin producir un aumento correspondiente de potencia activa. Las configuraciones de suministro auxiliar también pueden alterar la carga de los devanados individuales. Cuando un devanado terciario alimenta cargas de planta o conecta equipos de compensación reactiva, su carga térmica requiere atención independiente.

Es útil distinguir tres requisitos en la especificación: la potencia continua garantizada, el servicio de sobrecarga definido y los límites requeridos de elevación de temperatura. Sin esta distinción, un licitante puede cotizar un transformador para operación nominal mientras otro asume una mayor capacidad de emergencia. Ambos pueden parecer conformes hasta que se examinen los detalles.

Solicite a los licitantes que indiquen claramente las etapas de refrigeración. Una potencia asociada a refrigeración natural por aceite y aire no equivale a una potencia que requiere circulación forzada de aceite y bancos de ventiladores. Si la potencia total depende de bombas y ventiladores, deben especificarse la configuración de redundancia, la secuencia de control automático, los puntos de alarma y la capacidad disponible después de la pérdida de un grupo de refrigeración. Esto es especialmente importante cuando el acceso para mantenimiento es limitado o cuando una falla única del sistema de refrigeración podría restringir la generación.

Las decisiones sobre relación de tensión y cambiador de tomas deben seguir el comportamiento de la red

La relación de tensión debe funcionar en todo el rango previsto de tensión en bornes del generador y de tensión del lado de red, no solamente en los valores nominales. Una relación que parece correcta en el punto de diseño puede resultar restrictiva cuando se solicita a la unidad proporcionar soporte reactivo o cuando la tensión de transmisión opera cerca de un límite de planificación.

Para la mayoría de los servicios de elevación de generador, la cuestión de la regulación de tomas bajo carga merece una discusión temprana con el operador de red y el equipo de estudios del sistema. En algunas configuraciones, un transformador de relación fija o una disposición de tomas sin carga es adecuada porque la excitación del generador proporciona el control de tensión. En otras, se requiere un cambiador de tomas bajo carga para mantener una tensión aceptable en los bornes del generador mientras se apoya la red. La respuesta correcta depende de la configuración de conexión, la filosofía de control de la unidad y la responsabilidad del control de tensión en el punto de interconexión.

No especifique un cambiador de tomas simplemente porque sea habitual en una determinada clase de tensión. En su lugar, establezca el rango de regulación requerido, el tamaño de paso, el devanado de tomas preferido, el modo de control automático, los requisitos de anulación manual y las restricciones durante el arranque o la sincronización de la unidad. La especificación también debe definir si los transformadores en paralelo pueden operar conjuntamente. Si pueden hacerlo, son esenciales la compatibilidad de relación, grupo vectorial, impedancia, rango de tomas y lógica de control de tomas.

La impedancia es una decisión de coordinación, no un valor de catálogo

La impedancia del transformador afecta la regulación de tensión, la corriente de falla, la operación en paralelo y el esfuerzo mecánico impuesto durante los cortocircuitos. Una impedancia menor puede reducir la caída de tensión bajo carga, pero puede aumentar el nivel de falla en la aparamenta y las barras. Una impedancia mayor puede ayudar a limitar la corriente de falla, pero también aumenta la variación de tensión y puede reducir la capacidad de transferir potencia en determinadas condiciones operativas.

No existe una impedancia universalmente “mejor” para un transformador de central eléctrica. Debe seleccionarse tras estudios coordinados de flujo de carga, cortocircuito, protección y estabilidad. El equipo de estudios debe evaluar los niveles de falla en los bornes del generador, en las barras auxiliares de baja tensión cuando corresponda y en la conexión de red de alta tensión. También debe examinar si la impedancia seleccionada provoca una depresión de tensión inaceptable durante perturbaciones de la unidad o el arranque de motores.

En la especificación de compra, indique la impedancia requerida sobre la base de MVA de referencia, la tolerancia de fabricación permitida y el par de devanados al que se aplica. Para unidades de tres devanados, indique los requisitos de impedancia para cada par de devanados. Dejar esto impreciso puede conducir a un diseño que cumpla una norma genérica, pero que no coincida con el modelo de red utilizado para los ajustes de protección.

Elija la configuración de devanados para toda la central, no solo para la conexión del generador

Un transformador de dos devanados suele ser la configuración más sencilla para el servicio directo de elevación de generador a red. Sin embargo, los requisitos de la central pueden justificar un devanado terciario. Un terciario puede alimentar los servicios de estación, facilitar conexiones auxiliares, proporcionar una trayectoria para componentes armónicos o de secuencia cero según la configuración, o conectar equipos de compensación. También añade complejidad, pérdidas, interfaces de protección y tamaño físico.

La selección del grupo vectorial requiere el mismo nivel de cuidado. Influye en la puesta a tierra, el desplazamiento de fase, la compatibilidad en paralelo y el comportamiento de fallas desequilibradas. El método de puesta a tierra del neutro para el sistema del lado del generador y el sistema del lado de red debe revisarse junto con la conexión del transformador. Nunca se debe copiar un grupo vectorial de un plano de proyecto anterior sin confirmar la filosofía de protección y puesta a tierra.

Cuando el espacio, los límites de transporte o la futura configuración de red favorezcan un autotransformador, sus ventajas y limitaciones deben evaluarse por separado. Los autotransformadores pueden ser eficientes y compactos para relaciones de tensión adecuadas, pero la separación eléctrica y el comportamiento ante fallas difieren de un diseño de dos devanados. La decisión debe basarse en el estudio de protección y los requisitos del sistema, no solo en el costo inicial del equipo.

Haga visibles las decisiones de diseño térmico y aislamiento en la comparación de ofertas

La construcción sumergida en aceite sigue siendo una opción habitual para servicios de generación y elevación de alta tensión porque admite grandes potencias y ofrece un comportamiento térmico consolidado. Sin embargo, “sumergido en aceite” no constituye una especificación térmica completa. Solicite información sobre la elevación de temperatura de los devanados, la elevación de temperatura del aceite superior, las hipótesis de punto caliente, la configuración de los equipos de refrigeración, el sistema de conservación del aceite y las interfaces de monitoreo.

La elección del fluido aislante también puede ser relevante para el emplazamiento. Para ubicaciones con consideraciones específicas de seguridad contra incendios, medio ambiente o sostenibilidad, puede evaluarse un fluido aislante a base de éster junto con el aceite mineral convencional. La decisión debe considerar el punto de combustión, las prácticas de mantenimiento del fluido, la compatibilidad con materiales, la estrategia de servicio y los requisitos locales, en lugar de basarse en una única ventaja declarada.

Por ejemplo, unTransformador sumergido en aceite de 110 kV puede considerarse cuando el proyecto requiere transformación de tensión para conexión a red, servicio de elevación de planta o una configuración elevadora de energía renovable. Las configuraciones disponibles pueden incluir diseños de dos devanados, tres devanados y autotransformador, por lo que la revisión técnica debe confirmar igualmente el servicio de los devanados, la potencia de refrigeración y las hipótesis del estudio de red para la instalación específica. Cuando se proponga aceite aislante ecológico FR3, incluya explícitamente el requisito del fluido y solicite información de diseño de respaldo, en lugar de tratarlo como un detalle intercambiable.

Las funciones de protección deben corresponder a la realidad de mantenimiento de la central

Una especificación fiable de transformador no termina con las potencias eléctricas. Debe abordar los dispositivos que permiten a los operadores detectar el deterioro antes de que se produzca el disparo de una unidad o una parada forzada. Según la clase de tensión y la filosofía del proyecto, esto puede incluir indicadores de temperatura de aceite y devanados, dispositivos de alivio de presión, protección accionada por gas, indicación de nivel de aceite, alarmas del sistema de refrigeración, disposiciones para monitoreo en línea de gases disueltos, interfaces de monitoreo de pasatapas y requisitos de caja de bornes.

Lo importante no es solicitar por defecto todos los dispositivos disponibles. Cada dispositivo debe tener una finalidad definida, lógica de alarma/disparo, destino de señal, disposición de pruebas y requisito de acceso para mantenimiento. Un monitor que no pueda calibrarse, muestrearse o integrarse de forma segura en el sistema de control ofrece poco valor práctico.

La disposición física suele revelar omisiones en especificaciones por lo demás adecuadas. Revise la holgura de los radiadores, el acceso para reemplazar ventiladores, el acceso al conservador, la orientación de las cajas de cables, la separación de fases de los pasatapas, la separación contra incendios, el drenaje, el volumen de contención de aceite, las disposiciones de elevación y las limitaciones de la ruta de transporte. Si el transformador debe ensamblarse en sitio, defina qué componentes se envían por separado y qué pruebas de campo se requieren tras el ensamblaje.

Compare las ofertas según las pérdidas declaradas y las condiciones de diseño garantizadas

El precio de compra inicial puede ocultar diferencias importantes en el costo del ciclo de vida. Las pérdidas en vacío permanecen presentes siempre que el transformador está energizado, mientras que las pérdidas con carga aumentan con la corriente. Su importancia relativa depende del perfil anual de carga previsto. Una unidad que funciona continuamente a alta potencia puede justificar una optimización distinta de otra que permanece largos periodos con carga ligera.

Por ello, la evaluación de ofertas debe comparar las pérdidas garantizadas en vacío y con carga a la temperatura de referencia indicada, junto con el consumo auxiliar de los equipos de refrigeración. Confirme que todos los licitantes utilicen la misma tensión, base de MVA, posición de toma, etapa de refrigeración e hipótesis de temperatura. De lo contrario, una cifra de pérdidas cotizada más baja podría no representar una condición comparable.

Las afirmaciones de eficiencia deben interpretarse en contexto. Algunos diseños de 110 kV se ofrecen con una eficiencia superior al 99% y pueden diseñarse para cumplir los requisitos aplicables de ecodiseño, pero la decisión de compra debe basarse en las pérdidas garantizadas y las condiciones de prueba indicadas para la unidad propuesta. Una vida útil de diseño superior a 30 años puede ser relevante para la planificación del ciclo de vida, pero no sustituye los requisitos de documentación de calidad, pruebas rutinarias, evidencia de pruebas de tipo cuando corresponda, pruebas de aceptación en fábrica y controles de instalación.

Convierta la especificación en una etapa de aprobación antes de su emisión

Antes de emitir la consulta, realice una revisión técnica específica con las funciones de diseño eléctrico, protección, obra civil, operaciones, interfaz de red y adquisiciones. El propósito es resolver conflictos mientras los cambios aún son económicos. La revisión debe confirmar que la potencia del transformador está vinculada al rango operativo de la unidad; que la relación y las tomas están respaldadas por estudios de tensión; que la impedancia está coordinada con los estudios de capacidad de falla y protección; y que las interfaces de refrigeración, control, puesta a tierra, suministro auxiliar y protección contra incendios son inequívocas.

Durante la aclaración de ofertas, solicite a los proveedores que identifiquen cada desviación en una lista independiente. Un transformador puede parecer conforme porque sus principales valores de placa coinciden con la consulta, mientras que su redundancia de refrigeración, tolerancia de impedancia, rango de tomas, composición de accesorios, masa de transporte o alcance de pruebas difieren de forma sustancial. Exigir desviaciones explícitas hace que la comparación técnica sea más defendible y reduce el rediseño en etapas tardías.

La especificación final debe ser lo bastante detallada para proteger las necesidades operativas de la unidad, pero no tan prescriptiva que impida al fabricante aplicar prácticas de diseño probadas. Los documentos más sólidos describen claramente el servicio requerido, los límites, las interfaces, las pruebas y los criterios de aceptación. Esto proporciona al fabricante seleccionado margen para diseñar el equipo, manteniendo la responsabilidad por un rendimiento fiable donde corresponde.

Cuando un transformador de central eléctrica se trata como una interfaz de sistema en lugar de una compra independiente, el proceso de selección se vuelve mucho más manejable. El resultado no es simplemente un transformador con la tensión correcta en su placa de características, sino uno cuya potencia, comportamiento térmico, protección y rango operativo respaldan una operación fiable de la unidad desde la sincronización hasta el servicio a largo plazo.
