Comment spécifier un transformateur de centrale électrique pour assurer un fonctionnement fiable de l'unité

Au cours de la phase finale de conception d’un groupe de production, le choix du transformateur semble souvent être une tâche d’équipement simple : confirmer la tension du générateur, sélectionner le rapport d’élévation, définir la puissance nominale en MVA et émettre la spécification. La difficulté apparaît généralement plus tard, lorsque les études électriques, l’implantation civile, la philosophie de protection, l’examen du code réseau et les documents d’approvisionnement commencent à entrer en conflit les uns avec les autres.

Un transformateur de centrale électrique qui semble adéquat sur un schéma unifilaire peut néanmoins créer des restrictions d’exploitation après la mise en service. Un choix d’impédance limite peut compliquer la coordination des courants de défaut. Un système de refroidissement inadapté peut réduire la puissance disponible par temps chaud. Une plage de prises mal définie peut empêcher le groupe de maintenir la tension requise côté réseau dans des conditions réalistes de puissance réactive. Il ne s’agit pas de détails techniques isolés : ils affectent la planification des arrêts, la flexibilité de répartition du groupe, l’accès pour la maintenance et le coût de correction des problèmes après l’installation.

L’approche la plus fiable consiste à spécifier le transformateur en fonction du comportement d’exploitation du groupe de production, plutôt que de se baser uniquement sur une valeur de plaque signalétique. Cela implique de convertir les études réseau, les données du générateur, les conditions du site, les exigences de protection et les attentes en matière de cycle de vie en exigences contractuelles claires avant de comparer les offres.

Commencez par la condition d’exploitation qui exerce la plus forte contrainte

De nombreuses spécifications sont établies autour de la production nominale à température ambiante normale. C’est nécessaire, mais insuffisant. La question la plus utile est : dans quelles conditions d’exploitation le transformateur sera-t-il le plus proche de sa limite, et que se passe-t-il si cette condition perdure ?

Pour une application élévatrice de générateur, la condition critique peut être l’exportation maximale de puissance active combinée au soutien de puissance réactive, une charge élevée des services auxiliaires, une température ambiante élevée, une disponibilité réduite du refroidissement ou une tension réseau différente de la valeur nominale. Pour une centrale connectée à un réseau faible, il peut s’agir de l’écart de tension suivant une perturbation. Pour un poste élévateur d’énergie renouvelable, la préoccupation peut concerner des cycles de charge irréguliers et des actions répétées de régulation de tension.

Avant de rédiger les clauses relatives à l’équipement, rassemblez les données qui définissent le service réel :

• Puissance nominale du générateur en MVA, tension aux bornes, plage de facteur de puissance et limites admissibles de surexcitation.
• Tension nominale côté réseau, plage de tension d’exploitation et comportement requis de régulation de tension au point de raccordement.
• Profil de charge prévu, y compris le fonctionnement continu, les pointes saisonnières, les cycles de fonctionnement et la philosophie de surcharge d’urgence.
• Configuration des charges auxiliaires et alimentation des services auxiliaires par un enroulement tertiaire ou un transformateur séparé.
• Niveau de court-circuit disponible au jeu de barres haute tension et temps d’élimination des défauts du projet.
• Température ambiante, altitude, niveau de pollution, exigences sismiques, exposition au vent et contraintes d’installation.

Ces données doivent être maîtrisées dans un document unique de base de conception. Si le fournisseur du générateur utilise une valeur MVA, l’étude réseau en utilise une autre et la demande de prix du transformateur une troisième, les comparaisons d’offres deviendront trompeuses. Le fabricant de transformateurs ne peut concevoir qu’à partir des informations qui lui sont communiquées.

Ne sélectionnez pas la puissance MVA en copiant la capacité du générateur

Une erreur fréquente consiste à rendre la puissance nominale du transformateur identique à la puissance nominale MVA du générateur sans examiner l’ensemble du domaine d’exploitation. Cela peut être raisonnable dans certains projets, mais cela doit être une conclusion, et non une hypothèse.

La puissance requise doit tenir compte de la charge continue maximale que le transformateur doit supporter dans les conditions ambiantes spécifiées, y compris toute capacité de surcharge convenue. Le générateur peut être capable de fonctionner à facteur de puissance capacitif ou inductif, ce qui modifie le courant sans entraîner une augmentation correspondante de la puissance active. Les configurations d’alimentation auxiliaire peuvent également modifier la charge de certains enroulements. Lorsqu’un enroulement tertiaire alimente les charges de la centrale ou raccorde des équipements de compensation réactive, son service thermique nécessite une attention distincte.

Il est utile de distinguer trois exigences dans la spécification : la puissance continue garantie, le régime de surcharge défini et les limites requises d’échauffement. Sans cette distinction, un soumissionnaire peut chiffrer un transformateur pour un fonctionnement nominal tandis qu’un autre suppose une capacité d’urgence supérieure. Les deux peuvent sembler conformes jusqu’à l’examen des détails.

Demandez aux soumissionnaires d’indiquer clairement les niveaux de refroidissement. Une puissance associée à un refroidissement naturel huile-air n’est pas équivalente à une puissance nécessitant une circulation forcée d’huile et des batteries de ventilateurs. Si la pleine puissance dépend de pompes et de ventilateurs, la configuration de redondance, la séquence de commande automatique, les points d’alarme et la capacité disponible après la perte d’un groupe de refroidissement doivent être indiqués. Cela est particulièrement important lorsque l’accès de maintenance est limité ou lorsqu’une défaillance unique du système de refroidissement pourrait limiter la production.

Les décisions relatives au rapport de tension et au changeur de prises doivent suivre le comportement du réseau

Le rapport de tension doit fonctionner sur la plage anticipée de tensions aux bornes du générateur et de tensions côté réseau, et non seulement aux valeurs nominales. Un rapport qui paraît correct au point de conception peut devenir restrictif lorsque le groupe doit fournir un soutien réactif ou lorsque la tension de transport fonctionne près d’une limite de planification.

Pour la plupart des services élévateurs de générateur, la question du réglage en charge mérite une discussion précoce avec l’exploitant du réseau et l’équipe des études de réseau. Dans certaines configurations, un transformateur à rapport fixe ou un dispositif de prises hors charge est approprié car l’excitation du générateur assure la régulation de tension. Dans d’autres, un changeur de prises en charge est nécessaire pour maintenir une tension acceptable aux bornes du générateur tout en soutenant le réseau. La bonne réponse dépend de la configuration de raccordement, de la philosophie de commande du groupe et de la responsabilité de régulation de tension au point d’interconnexion.

Ne spécifiez pas un changeur de prises simplement parce qu’il est courant dans une classe de tension donnée. Déterminez plutôt la plage de régulation requise, le pas de réglage, l’enroulement de prises privilégié, le mode de commande automatique, les exigences de commande manuelle prioritaire et les restrictions durant le démarrage ou la synchronisation du groupe. La spécification doit également définir si des transformateurs en parallèle peuvent fonctionner ensemble. Si c’est le cas, des rapports compatibles, un groupe vectoriel, une impédance, une plage de prises et une logique de commande des prises compatibles sont essentiels.

L’impédance est une décision de coordination, et non une valeur de catalogue

L’impédance du transformateur affecte la régulation de tension, le courant de défaut, le fonctionnement en parallèle et les contraintes mécaniques imposées lors des courts-circuits. Une impédance plus faible peut réduire la chute de tension en charge, mais elle peut augmenter le pouvoir de coupure requis pour l’appareillage et les jeux de barres. Une impédance plus élevée peut aider à limiter le courant de défaut, tout en augmentant la variation de tension et en réduisant potentiellement la capacité de transfert de puissance dans certaines conditions d’exploitation.

Il n’existe pas d’impédance universellement « meilleure » pour un transformateur de centrale électrique. Elle doit être sélectionnée après des études coordonnées de répartition de charge, de court-circuit, de protection et de stabilité. L’équipe d’étude doit évaluer les niveaux de défaut aux bornes du générateur, aux jeux de barres auxiliaires basse tension lorsque cela est pertinent, ainsi qu’au raccordement au réseau haute tension. Elle doit également examiner si l’impédance sélectionnée crée une baisse de tension inacceptable lors de perturbations du groupe ou du démarrage des moteurs.

Dans la spécification d’achat, indiquez l’impédance requise à la base MVA de référence, la tolérance de fabrication autorisée et la paire d’enroulements à laquelle elle s’applique. Pour les unités à trois enroulements, indiquez les exigences d’impédance pour chaque paire d’enroulements. Laisser ce point vague peut conduire à une conception conforme à une norme générique, mais ne correspondant pas au modèle de réseau utilisé pour les réglages de protection.

Choisissez la configuration des enroulements pour l’ensemble de la centrale, et non seulement pour le raccordement du générateur

Un transformateur à deux enroulements constitue souvent la configuration la plus simple pour un service élévateur direct entre générateur et réseau. Toutefois, les exigences de la centrale peuvent justifier un enroulement tertiaire. Un tertiaire peut alimenter les services auxiliaires, prendre en charge des raccordements auxiliaires, fournir un chemin aux composantes harmoniques ou homopolaires selon la configuration, ou raccorder des équipements de compensation. Il ajoute également de la complexité, des pertes, des interfaces de protection et un encombrement physique.

Le choix du groupe vectoriel exige le même niveau d’attention. Il influence la mise à la terre, le déphasage, la compatibilité en parallèle et le comportement lors de défauts déséquilibrés. La méthode de mise à la terre du système côté générateur et celle du système côté réseau doivent être examinées conjointement avec le raccordement du transformateur. Un groupe vectoriel ne doit jamais être copié d’un ancien plan de projet sans confirmer la philosophie de protection et de mise à la terre.

Lorsque l’espace, les limites de transport ou la configuration future du réseau favorisent un autotransformateur, les avantages et les limites doivent être évalués séparément. Les autotransformateurs peuvent être efficaces et compacts pour des rapports de tension adaptés, mais la séparation électrique et le comportement en cas de défaut diffèrent d’une conception à deux enroulements. La décision doit se fonder sur l’étude de protection et les exigences du système, et non uniquement sur le coût initial de l’équipement.

Rendez visibles les choix de conception thermique et d’isolation dans la comparaison des offres

La construction immergée dans l’huile demeure une option courante pour les applications de production et d’élévation haute tension, car elle permet de grandes puissances et offre des performances thermiques éprouvées. Pourtant, « immergé dans l’huile » ne constitue pas une spécification thermique complète. Demandez des informations sur l’échauffement des enroulements, l’échauffement de l’huile supérieure, les hypothèses de point chaud, la configuration de l’équipement de refroidissement, le système de conservation d’huile et les interfaces de surveillance.

Le choix du fluide isolant peut également être pertinent pour le site. Pour les emplacements présentant des considérations particulières de sécurité incendie, d’environnement ou de durabilité, un fluide isolant à base d’ester peut être évalué parallèlement à l’huile minérale conventionnelle. La décision doit tenir compte du point de feu, des pratiques de maintenance du fluide, de la compatibilité avec les matériaux, de la stratégie de service et des exigences locales, plutôt que de s’appuyer sur un seul avantage allégué.

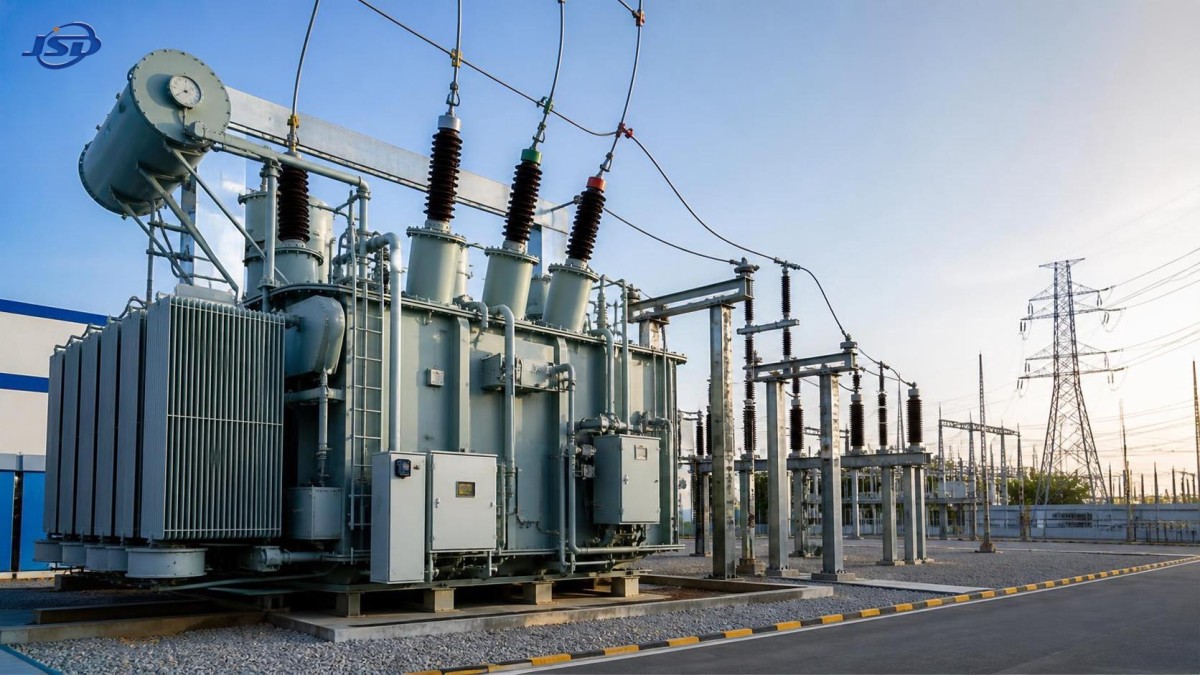

Par exemple, untransformateur immergé dans l’huile de 110 kV peut être envisagé lorsque le projet exige une transformation de tension pour le raccordement au réseau, le service d’élévation de la centrale ou une configuration élévatrice d’énergie renouvelable. Les configurations disponibles peuvent comprendre des conceptions à deux enroulements, à trois enroulements et des autotransformateurs ; l’examen technique doit donc toujours confirmer le service des enroulements, la puissance de refroidissement et les hypothèses de l’étude réseau pour l’installation spécifique. Lorsque de l’huile isolante écologique FR3 est proposée, indiquez explicitement l’exigence relative au fluide et demandez des informations de conception justificatives plutôt que de la traiter comme un détail interchangeable.

Les dispositifs de protection doivent correspondre à la réalité de maintenance de la centrale

Une spécification fiable de transformateur ne s’arrête pas aux caractéristiques électriques. Elle doit traiter les dispositifs qui permettent aux opérateurs de détecter une dégradation avant le déclenchement du groupe ou un arrêt forcé. Selon la classe de tension et la philosophie du projet, cela peut inclure des indicateurs de température d’huile et d’enroulement, des dispositifs de surpression, une protection à action gazeuse, une indication de niveau d’huile, des alarmes du système de refroidissement, des dispositions pour la surveillance en ligne des gaz dissous, des interfaces de surveillance des traversées et des exigences relatives à l’armoire de raccordement.

Le point important n’est pas de demander par défaut tous les dispositifs disponibles. Chaque dispositif doit avoir une fonction définie, une logique d’alarme/de déclenchement, une destination de signal, une configuration d’essai et une exigence d’accès pour la maintenance. Un dispositif de surveillance qui ne peut pas être étalonné, échantillonné ou intégré en toute sécurité au système de contrôle apporte peu de valeur pratique.

L’implantation physique révèle souvent des omissions dans des spécifications pourtant satisfaisantes. Examinez le dégagement des radiateurs, l’accès de remplacement des ventilateurs, l’accès au conservateur, l’orientation des boîtes à câbles, l’espacement de phase des traversées, la séparation coupe-feu, le drainage, le volume de rétention d’huile, les dispositions de levage et les limitations de l’itinéraire de transport. Si le transformateur doit être assemblé sur site, définissez quels composants sont expédiés séparément et quels essais sur site sont requis après l’assemblage.

Comparez les offres sur les pertes déclarées et les conditions de conception garanties

Le prix d’achat initial peut masquer des différences importantes de coût sur le cycle de vie. Les pertes à vide sont présentes tant que le transformateur est sous tension, tandis que les pertes en charge augmentent avec le courant. Leur importance relative dépend du profil de charge annuel prévu. Une unité fonctionnant continuellement à puissance élevée peut justifier une optimisation différente de celle d’une unité restant faiblement chargée pendant de longues périodes.

L’évaluation des offres doit donc comparer les pertes à vide et les pertes en charge garanties à la température de référence indiquée, ainsi que la consommation auxiliaire de l’équipement de refroidissement. Vérifiez que tous les soumissionnaires utilisent la même tension, la même base MVA, la même position de prise, le même niveau de refroidissement et les mêmes hypothèses de température. Dans le cas contraire, une valeur de pertes annoncée plus faible peut ne pas correspondre à une condition comparable.

Les affirmations relatives au rendement doivent être interprétées dans leur contexte. Certaines conceptions de 110 kV sont proposées avec un rendement supérieur à 99 % et peuvent être conçues pour répondre aux exigences d’écoconception applicables, mais la décision d’approvisionnement doit toujours s’appuyer sur les pertes garanties et les conditions d’essai indiquées pour l’unité proposée. Une durée de vie de conception supérieure à 30 ans peut être pertinente pour la planification du cycle de vie, mais elle ne remplace pas les exigences relatives à la documentation qualité, aux essais de série, aux preuves d’essais de type lorsque cela est applicable, aux essais de réception en usine et aux contrôles d’installation.

Transformez la spécification en étape d’approbation avant son émission

Avant l’émission de la demande de prix, organisez une revue technique ciblée avec les fonctions de conception électrique, de protection, de génie civil, d’exploitation, d’interface réseau et d’approvisionnement. L’objectif est de résoudre les conflits tant que les modifications restent peu coûteuses. La revue doit confirmer que la puissance du transformateur est liée au domaine d’exploitation du groupe ; que le rapport et les prises sont étayés par les études de tension ; que l’impédance est coordonnée avec les études de courant de défaut et de protection ; et que les interfaces de refroidissement, de commande, de mise à la terre, d’alimentation auxiliaire et de protection incendie sont sans ambiguïté.

Lors de la clarification des offres, demandez aux fournisseurs d’identifier chaque dérogation dans un tableau séparé. Un transformateur peut sembler conforme parce que ses principales valeurs de plaque signalétique correspondent à la demande, alors que sa redondance de refroidissement, sa tolérance d’impédance, sa plage de prises, la composition de ses accessoires, sa masse de transport ou l’étendue des essais diffèrent de manière significative. Exiger des dérogations explicites rend la comparaison technique plus défendable et réduit les reconceptions tardives.

La spécification finale doit être suffisamment détaillée pour protéger les besoins d’exploitation du groupe, sans être si prescriptive qu’elle empêche un fabricant d’appliquer des pratiques de conception éprouvées. Les documents les plus solides décrivent clairement le service requis, les limites, les interfaces, les essais et les critères d’acceptation. Cela laisse au fabricant sélectionné la latitude nécessaire pour concevoir l’équipement, tout en maintenant la responsabilité de performances fiables là où elle doit être.

Lorsqu’un transformateur de centrale électrique est traité comme une interface système plutôt que comme un achat autonome, le processus de sélection devient beaucoup plus maîtrisable. Le résultat n’est pas simplement un transformateur présentant la bonne tension sur sa plaque signalétique, mais un équipement dont la puissance, le comportement thermique, la protection et la plage d’exploitation soutiennent un fonctionnement fiable du groupe, de la synchronisation jusqu’au service à long terme.
