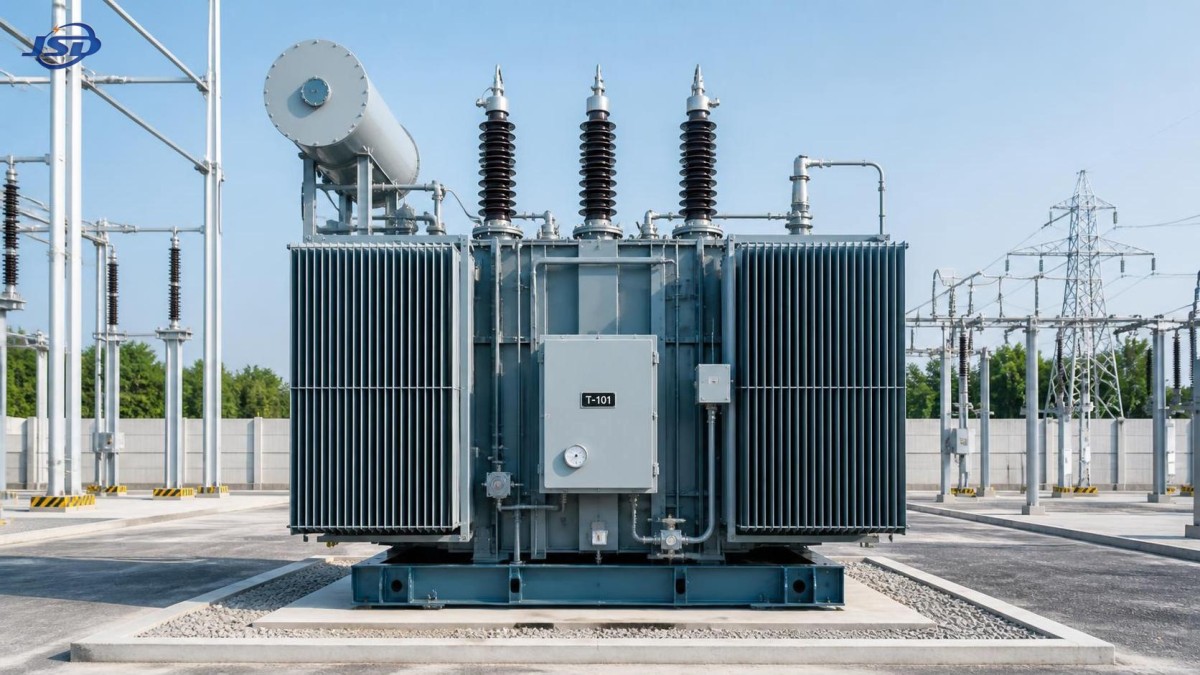

Cómo seleccionar un transformador con líquido aislante según la carga, el clima y las condiciones de instalación

Cómo seleccionar un transformador sumergido en líquido según la carga, el clima y las condiciones de instalación

Seleccionar un transformador sumergido en líquido no consiste en elegir la potencia nominal estándar en kVA más cercana y continuar. Este enfoque puede funcionar en un alimentador de distribución sencillo y con carga ligera, pero se vuelve arriesgado cuando el transformador alimenta una planta de proceso, un sistema de recolección de energía renovable, infraestructura ferroviaria o una carga industrial de alta exigencia. La placa de características debe adaptarse al sistema eléctrico, por supuesto. Más importante aún, el transformador debe soportar el funcionamiento real de ese sistema, el lugar donde se instala y el modo en que se mantendrá durante su vida útil.

Para un equipo de evaluación técnica, la pregunta útil no es «¿Qué transformador tiene el voltaje adecuado?». Es «¿Qué combinación de servicio térmico, sistema de aislamiento, disposición de refrigeración, elección del líquido, protección y diseño físico seguirá siendo fiable en las condiciones reales del proyecto?». Una respuesta sólida comienza con el perfil de carga y luego se extiende al clima, las limitaciones del emplazamiento y el comportamiento de la red.

Comience con el perfil de carga, no solo con la carga conectada

La capacidad nominal de un transformador sumergido en líquido debe basarse en la demanda, la diversidad, la duración de operación, el crecimiento previsto y la calidad de la carga. Las potencias nominales de los equipos conectados por sí solas pueden resultar engañosas. Una instalación puede tener una elevada carga total conectada y operar solo una parte de ella a la vez. Por el contrario, una carga de proceso menor puede generar un calentamiento severo si funciona continuamente cerca de su potencia máxima, especialmente en un entorno caluroso.

Solicite una curva de carga siempre que sea posible. Un perfil de 24 horas y las variaciones estacionales revelan mucho más que una única cifra de «demanda máxima». Los equipos técnicos deben identificar la carga normal, la carga máxima prevista, la duración de la operación a carga máxima, las expectativas de sobrecarga de emergencia y los planes de expansión futura. Las respuestas influyen tanto en la potencia seleccionada como en si una disposición de refrigeración ONAN estándar es suficiente o si debe considerarse otro diseño de refrigeración.

El tipo de carga es igualmente importante. Los motores introducen corriente de arranque. Los hornos de arco y los sistemas de soldadura pueden imponer un servicio muy variable. Los variadores de frecuencia, rectificadores, sistemas UPS y otros equipos de electrónica de potencia pueden introducir armónicos que aumentan las pérdidas en los devanados y las pérdidas parásitas. Un transformador satisfactorio para una carga sinusoidal equilibrada puede operar a una temperatura superior a la prevista al alimentar una barra de rectificadores. Por ello, los armónicos, el equilibrio de fases, el factor de potencia y los ciclos de sobrecarga previstos deben incluirse en la especificación antes de solicitar cotizaciones a los proveedores.

No suponga que una unidad estándar de mayor tamaño resuelve automáticamente una carga exigente. El sobredimensionamiento puede reducir el estrés térmico, pero también puede aumentar las pérdidas en vacío, el coste de compra, la superficie ocupada y el nivel de cortocircuito en los equipos aguas abajo. La mejor alternativa es definir el servicio con precisión y pedir al fabricante que confirme el diseño térmico, la impedancia, el grupo vectorial y el rendimiento de pérdidas para dicho servicio.

La relación de tensión, la impedancia y el grupo de conexión son decisiones del sistema

Las tensiones nominales primaria y secundaria son solo la parte visible del diseño eléctrico. El transformador también debe adecuarse al rango real de tensión de la red, al requisito de cambio de tomas, al método de puesta a tierra, a la coordinación de protecciones y al nivel de falla previsto. Un proyecto con un alimentador largo de media tensión puede necesitar capacidad de ajuste de tensión para las variaciones normales de operación; un emplazamiento con un suministro de entrada estable puede no requerir la misma disposición. La decisión de si las tomas son sin carga o bajo carga debe basarse en el requisito operativo, no incluirse por costumbre.

La impedancia requiere una discusión cuidadosa porque implica una compensación. Una impedancia más alta puede ayudar a limitar la corriente de falla, pero también produce una mayor caída de tensión bajo carga. Una impedancia menor puede favorecer una mejor regulación de tensión, pero puede aumentar el nivel de falla en la aparamenta y los cables. Para transformadores en paralelo, la coincidencia de impedancia y relación de tensión es especialmente importante. Pequeñas diferencias de especificación pueden causar un reparto desigual de carga mucho antes de que cualquiera de las unidades alcance su potencia nominal de placa.

El grupo vectorial debe respaldar los objetivos de puesta a tierra, desplazamiento de fase y gestión de armónicos. Dyn11 y Yyn0, por ejemplo, no son opciones predeterminadas intercambiables. La elección correcta depende del sistema aguas arriba, de la disposición de distribución aguas abajo y del tipo de equipo alimentado. Si el proyecto incluye varios transformadores, generadores o una futura interconexión entre secciones de barras, el equipo de ingeniería debe comprobar la compatibilidad desde el principio en lugar de descubrirla durante la puesta en marcha.

El clima modifica el margen térmico utilizable

La temperatura ambiente es uno de los parámetros que más se subestiman. El aislamiento líquido y los devanados del transformador dependen de la transferencia de calor al aire circundante. Una unidad que funciona en exteriores en una zona industrial de alta temperatura tiene menos margen térmico que la misma unidad en un clima templado. La exposición solar directa, la mala circulación de aire, el aire caliente expulsado por equipos cercanos y los efectos de un cerramiento pueden elevar las temperaturas de operación por encima de lo que sugiere inicialmente el plano del emplazamiento.

En el extremo opuesto, las ubicaciones de baja temperatura requieren atención al comportamiento del líquido, al rendimiento de las juntas y a las condiciones de arranque. El líquido aislante seleccionado debe ser adecuado para la temperatura ambiente mínima prevista. Esto es especialmente relevante cuando el equipo puede permanecer desenergizado durante períodos prolongados antes de entrar en servicio. No basta con indicar «instalación exterior»; la especificación debe comunicar el rango de temperatura ambiente realista y cualquier exposición meteorológica inusual.

La humedad, la contaminación, la niebla salina, el polvo y la altitud también merecen una revisión específica. El aire costero corrosivo puede afectar los herrajes externos y los radiadores. Las instalaciones de cemento, minería, química y metalurgia pueden exponer las boquillas y las superficies de refrigeración a contaminación conductiva o abrasiva. A mayor altitud, la menor densidad del aire reduce la eficacia de la refrigeración y modifica las consideraciones de aislamiento externo. Estas condiciones no requieren necesariamente un transformador especial, pero a menudo justifican diferentes distancias de fuga, recubrimientos, detalles de cerramiento, disposiciones de radiadores o ajustes de potencia nominal.

Elija el líquido aislante según las realidades de seguridad contra incendios, medioambiente y mantenimiento

El aceite mineral sigue utilizándose ampliamente porque es conocido, técnicamente probado y respaldado por prácticas de mantenimiento consolidadas. Sin embargo, no debe tratarse como la elección automática para todas las ubicaciones. Las distancias de separación contra incendios, la ubicación interior, las disposiciones de drenaje, la proximidad a edificios ocupados y los requisitos medioambientales locales pueden modificar la evaluación. Los líquidos aislantes alternativos pueden ser relevantes cuando se requiere mayor seguridad contra incendios o características medioambientales diferentes, pero la selección debe considerar el diseño completo: propiedades del líquido, rendimiento de refrigeración, compatibilidad del equipo, procedimientos de mantenimiento y requisitos de cumplimiento específicos del proyecto.

Para cualquier tipo de líquido, la contención forma parte de la instalación del transformador y no debe considerarse una idea secundaria de obra civil. Los cubetos, fosas de aceite, rutas de drenaje, barreras contra incendios y accesos para la respuesta a derrames requieren coordinación entre las disciplinas eléctrica, civil y de seguridad. Un transformador perfectamente especificado puede convertirse en una solución deficiente para el proyecto si no existe una forma viable de inspeccionarlo, tomar muestras del líquido o gestionar una fuga sin interrumpir el funcionamiento del emplazamiento.

Las condiciones de instalación suelen determinar la configuración final

Los transformadores exteriores necesitan más que un acabado resistente a la intemperie. Confirme las distancias de seguridad para partes energizadas, las rutas de elevación, el acceso para mantenimiento, la entrada de cables, los límites de ruido y los equipos de protección. Los radiadores deben disponer de espacio para disipar el calor; colocarlos cerca de paredes o detrás de barreras sólidas puede comprometer el rendimiento de refrigeración previsto. Para subestaciones en parcelas urbanas o industriales restringidas, conviene revisar la disposición física con el fabricante antes de finalizar la cimentación y las zanjas de cables.

Las instalaciones interiores requieren todavía más rigor. La ventilación de la sala, la estrategia contra incendios, las dimensiones de las puertas, la carga del suelo, el acceso por riel o grúa y las rutas de sustitución son limitaciones prácticas que no pueden corregirse fácilmente después de la construcción. Si un transformador debe pasar por una abertura estrecha, deben comprobarse las dimensiones de transporte con los radiadores, las boquillas y los accesorios desmontados, y no simplemente las dimensiones generales indicadas en una ficha técnica preliminar.

El ruido debe evaluarse cuando el transformador se encuentra cerca de oficinas, zonas residenciales, hospitales o salas de control. El ruido del núcleo está influido por el diseño y las condiciones de suministro, mientras que los ventiladores y las bombas, cuando se instalan, introducen fuentes de sonido adicionales. Un requisito de bajo ruido debe indicarse claramente en la fase de consulta, junto con la condición de medición prevista por el proyecto. Dejarlo para las pruebas de fábrica genera desacuerdos porque «silencioso» no es un criterio de ingeniería.

Los servicios especiales de rectificación e industriales requieren una conversación diferente

Cuando el transformador alimenta un sistema rectificador, la evaluación debe ir más allá de los datos convencionales de transformadores de distribución. Las cargas de rectificación pueden requerir una salida de baja tensión personalizada, un desplazamiento de fase adecuado, un rendimiento térmico robusto bajo corriente armónica y aislamiento eléctrico entre la red de suministro y el equipo de conversión. La metalurgia, la electrólisis, la galvanoplastia, el procesamiento químico, la minería, los sistemas ferroviarios y las instalaciones industriales de electrónica de potencia plantean habitualmente estas cuestiones.

Para este tipo de servicio, unTransformador especial de aislamiento y rectificación puede evaluarse como una opción diseñada específicamente para este fin, en lugar de tratarse como un transformador de red estándar con una tensión de terminal personalizada. Las configuraciones disponibles pueden abarcar de 50 kVA a 5000 kVA, con opciones de alta tensión de 6 kV, 10 kV, 20 kV o 35 kV y disposiciones de baja tensión personalizadas. Los grupos de conexión trifásicos Dyn11 o Yyn0, el funcionamiento a 50 Hz o 60 Hz, la instalación interior o exterior y la refrigeración ONAN o AN pueden seleccionarse de acuerdo con el diseño real del sistema rectificador. La referencia indicada a IEC 60076 es útil, pero el comprador debe definir igualmente el servicio armónico, la coordinación de aislamiento, el ciclo de carga y las pruebas requeridas en el programa técnico.

El material de devanado de cobre suele especificarse para servicio industrial exigente porque la conductividad y el comportamiento térmico afectan directamente a las pérdidas y al aumento de temperatura. Aun así, el material del devanado por sí solo no determina la calidad. El evaluador debe considerar el dimensionamiento del conductor, la estructura de aislamiento, la sujeción, la capacidad de soportar cortocircuitos, los circuitos de refrigeración y la capacidad del fabricante para gestionar el diseño completo y el proceso de fabricación.

Convierta la especificación en una lista de verificación de evaluación

Un paquete de consulta útil para transformadores debe describir lo que la unidad debe soportar, no solamente cómo debe denominarse. Antes de comparar ofertas, confirme los siguientes puntos con el equipo del proyecto:

• Condiciones de carga normal, máxima, de emergencia y futura, incluida la duración de la carga y el contenido armónico.
• Tensión del sistema, frecuencia, nivel de aislamiento, requisito de tomas, grupo vectorial, método de puesta a tierra y nivel de falla.
• Rango de temperatura ambiente, altitud, exposición solar, severidad de contaminación, humedad y condiciones corrosivas.
• Ubicación interior o exterior, superficie disponible, ventilación, entrada de cables, ruta de elevación, acceso de mantenimiento y límites de ruido.
• Preferencia de líquido aislante, filosofía de protección contra incendios, disposición de contención y requisitos de aprobación locales.
• Accesorios requeridos, supervisión, interfaces de protección, pruebas rutinarias, evidencia de pruebas de tipo cuando corresponda y formato de documentación.

La comparación de ofertas debe distinguir entre elecciones de diseño conformes y supuestos imprecisos. Dos cotizaciones con la misma potencia nominal pueden diferir sustancialmente en valores de pérdidas, supuestos de aumento de temperatura, calidad de accesorios, disposiciones de protección, disposición de transporte e idoneidad para el emplazamiento indicado. Un precio inicial bajo puede omitir precisamente los detalles que después resultan costosos: una caja de bornes auxiliar inadecuada, boquillas no aptas, supervisión limitada, recubrimientos insuficientes o una disposición de refrigeración que no se adapta a la condición ambiental.

Una revisión final práctica antes de la emisión

Antes de emitir una orden de compra, realice una revisión conjunta en la que participen el diseño eléctrico, las obras civiles, las operaciones, la protección y el proveedor del transformador. Verifique las posiciones de los terminales con respecto a las rutas de cables, la masa total con respecto a la cimentación, las distancias de seguridad con respecto a la disposición de la subestación y las ubicaciones de los accesorios con respecto al acceso de mantenimiento. Compruebe si las potencias especificadas se aplican a la temperatura ambiente y altitud del proyecto, en lugar de a condiciones de referencia genéricas. Para cargas rectificadoras o no lineales, confirme que el fabricante haya recibido la información pertinente sobre la forma de onda y el servicio.

Los fabricantes con ingeniería especializada en equipos eléctricos y procesos de producción controlados pueden ayudar a convertir estos datos en un diseño viable. Jinshida Electric Power Technology Co., Ltd. se centra en equipos de transmisión y distribución para aplicaciones de red eléctrica, industriales, de nuevas energías e infraestructuras, con atención al funcionamiento estable, la calidad de fabricación y el soporte técnico. Sin embargo, la relación más productiva con el proveedor comienza con una descripción operativa completa. Proporcione al equipo de diseño las condiciones exigentes desde el principio; por lo general, es ahí donde se gana o se pierde la fiabilidad del transformador.
