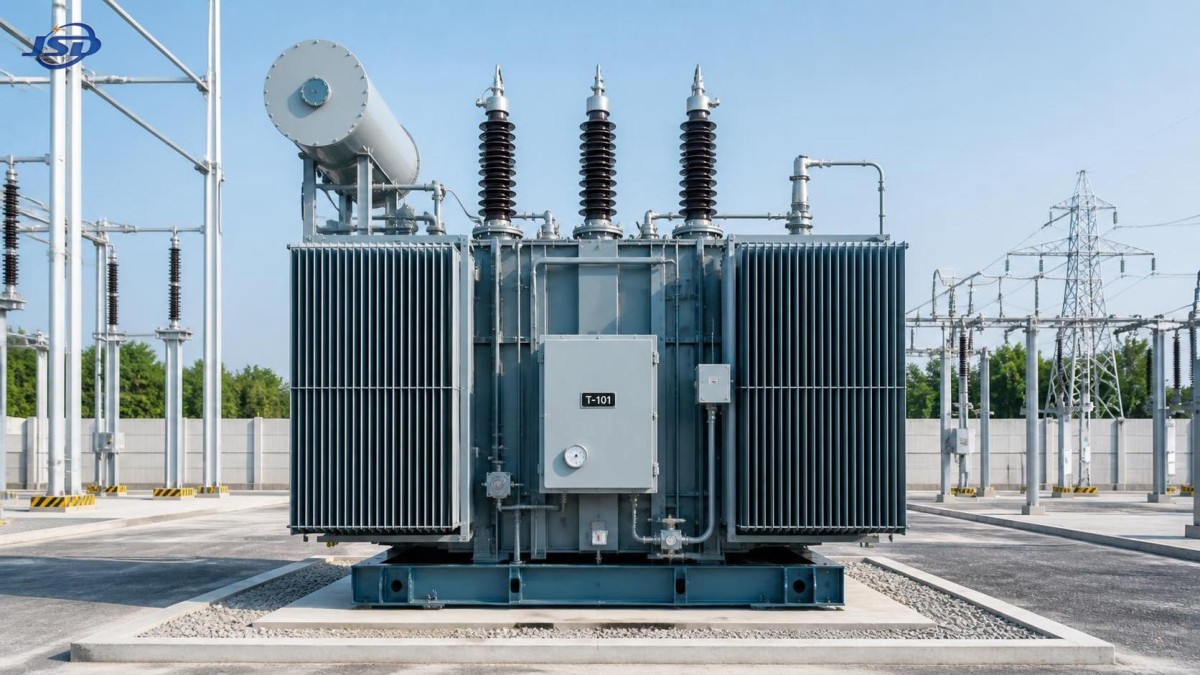

Comment sélectionner un transformateur immergé dans un liquide en fonction de la charge, du climat et des conditions d’installation

Comment sélectionner un transformateur immergé dans un liquide selon la charge, le climat et les conditions d’installation

Le choix d’un transformateur immergé dans un liquide ne consiste pas simplement à sélectionner la puissance nominale kVA standard la plus proche. Cette approche peut fonctionner pour un départ de distribution simple et faiblement chargé, mais elle devient risquée lorsque le transformateur alimente une usine de traitement, un système de collecte d’énergie renouvelable, une infrastructure ferroviaire ou une charge industrielle à forte sollicitation. La plaque signalétique doit naturellement correspondre au système électrique. Plus important encore, le transformateur doit pouvoir résister aux conditions réelles de fonctionnement du système, au lieu où il est installé et à la manière dont il sera entretenu pendant toute sa durée de service.

Pour une équipe d’évaluation technique, la question utile n’est pas « Quel transformateur a la bonne tension ? », mais « Quelle combinaison de régime thermique, système d’isolation, dispositif de refroidissement, choix du liquide, protection et configuration physique restera fiable dans les conditions réelles du projet ? » Une réponse pertinente commence par le profil de charge, puis s’étend au climat, aux contraintes du site et au comportement du réseau.

Commencez par le profil de charge, et pas seulement par la charge raccordée

La puissance nominale d’un transformateur immergé dans un liquide doit être déterminée en fonction de la demande, de la diversité, de la durée de fonctionnement, de la croissance attendue et de la qualité de la charge. Les seules puissances nominales des équipements raccordés peuvent être trompeuses. Une installation peut avoir une charge raccordée totale élevée tout en n’en utilisant qu’une partie à la fois. À l’inverse, une charge de procédé plus faible peut engendrer un échauffement important si elle fonctionne en continu près de sa puissance maximale, particulièrement dans un environnement chaud.

Demandez une courbe de charge chaque fois que possible. Un profil sur 24 heures et les variations saisonnières révèlent bien davantage qu’une seule valeur de « demande maximale ». Les équipes techniques doivent identifier la charge normale, la charge de pointe prévue, la durée de fonctionnement en pointe, les exigences de surcharge d’urgence et les projets d’extension futurs. Les réponses influencent à la fois la puissance sélectionnée et la question de savoir si un refroidissement ONAN standard est suffisant ou si une autre conception de refroidissement doit être envisagée.

Le type de charge est tout aussi important. Les moteurs génèrent un courant de démarrage. Les fours à arc et les systèmes de soudage peuvent imposer un régime très variable. Les variateurs de fréquence, redresseurs, systèmes UPS et autres équipements d’électronique de puissance peuvent introduire des harmoniques qui augmentent les pertes dans les enroulements et les pertes supplémentaires. Un transformateur satisfaisant pour une charge sinusoïdale équilibrée peut fonctionner à une température plus élevée que prévu lorsqu’il alimente un jeu de barres de redresseur. C’est pourquoi les harmoniques, l’équilibre des phases, le facteur de puissance et les cycles de surcharge prévus doivent figurer dans les spécifications avant de demander des offres aux fournisseurs.

Ne supposez pas qu’une unité standard plus grande résout automatiquement une charge difficile. Un surdimensionnement peut réduire les contraintes thermiques, mais il peut également augmenter les pertes à vide, le coût d’achat, l’encombrement et le niveau de court-circuit sur les équipements en aval. Il est préférable de définir précisément le régime de service et de demander au fabricant de confirmer la conception thermique, l’impédance, le groupe vectoriel et les performances de pertes pour ce régime.

Le rapport de tension, l’impédance et le groupe de raccordement sont des décisions de système

Les tensions nominales primaire et secondaire ne constituent que la partie visible de la conception électrique. Le transformateur doit également correspondre à la plage de tension réelle du réseau, aux exigences de changement de prises, au mode de mise à la terre, à la coordination des protections et au niveau de défaut prévisible. Un projet doté d’un long départ moyenne tension peut nécessiter une capacité d’ajustement de tension pour les variations normales de fonctionnement ; un site disposant d’une alimentation entrante stable peut ne pas nécessiter le même dispositif. Le choix entre des prises hors tension ou en charge doit être déterminé par les besoins d’exploitation, et non par habitude.

L’impédance exige une discussion approfondie, car elle implique un compromis. Une impédance plus élevée peut aider à limiter le courant de défaut, mais elle produit également une chute de tension plus importante sous charge. Une impédance plus faible peut améliorer la régulation de tension, mais peut accroître le niveau de défaut sur les appareillages et les câbles. Pour les transformateurs en parallèle, l’adaptation de l’impédance et du rapport de tension est particulièrement importante. De faibles différences de spécification peuvent provoquer un partage inégal de la charge bien avant qu’une unité n’atteigne sa puissance nominale.

Le groupe vectoriel doit répondre aux objectifs de mise à la terre, de déphasage et de gestion des harmoniques. Dyn11 et Yyn0, par exemple, ne sont pas des choix par défaut interchangeables. Le bon choix dépend du système amont, de la configuration de distribution aval et du type d’équipement alimenté. Si le projet comprend plusieurs transformateurs, générateurs ou une future liaison entre sections de jeu de barres, l’équipe d’ingénierie doit vérifier la compatibilité dès le début plutôt que de la découvrir lors de la mise en service.

Le climat modifie la marge thermique utilisable

La température ambiante est l’un des paramètres les plus fréquemment sous-estimés. L’isolation liquide et les enroulements du transformateur dépendent du transfert de chaleur vers l’air environnant. Une unité fonctionnant à l’extérieur dans une zone industrielle à haute température dispose d’une marge thermique moindre que la même unité dans un climat tempéré. L’exposition directe au soleil, une mauvaise circulation d’air, les gaz chauds provenant d’équipements voisins et les effets d’une enceinte peuvent tous faire dépasser aux températures de fonctionnement ce que le plan du site laisse initialement supposer.

À l’autre extrême, les sites à basse température nécessitent une attention particulière au comportement du liquide, aux performances des joints et aux conditions de démarrage. Le liquide isolant sélectionné doit convenir à la température ambiante basse prévue. Cela est particulièrement pertinent lorsque l’équipement peut rester hors tension pendant de longues périodes avant sa mise en service. Il ne suffit pas d’indiquer « installation extérieure » ; les spécifications doivent communiquer la plage de température ambiante réaliste ainsi que toute exposition météorologique inhabituelle.

L’humidité, la pollution, le brouillard salin, la poussière et l’altitude méritent également une analyse spécifique. L’air côtier corrosif peut affecter les éléments externes et les radiateurs. Les sites de cimenterie, d’exploitation minière, de chimie et de métallurgie peuvent exposer les traversées et les surfaces de refroidissement à des contaminants conducteurs ou abrasifs. À plus haute altitude, la moindre densité de l’air réduit l’efficacité du refroidissement et modifie les considérations relatives à l’isolation externe. Ces conditions n’exigent pas nécessairement un transformateur exceptionnel, mais elles justifient souvent des distances de fuite, revêtements, détails d’enceinte, configurations de radiateurs ou ajustements de puissance différents.

Choisissez le liquide isolant en fonction des réalités de sécurité incendie, d’environnement et de maintenance

L’huile minérale reste largement utilisée parce qu’elle est connue, techniquement éprouvée et soutenue par des pratiques de maintenance établies. Elle ne doit toutefois pas être considérée comme le choix automatique pour chaque emplacement. Les distances de séparation incendie, l’installation intérieure, les dispositifs de drainage, la proximité de bâtiments occupés et les exigences environnementales locales peuvent modifier l’évaluation. D’autres liquides isolants peuvent être pertinents lorsqu’une sécurité incendie supérieure ou des caractéristiques environnementales différentes sont requises, mais le choix doit prendre en compte la conception complète : propriétés du liquide, performances de refroidissement, compatibilité des équipements, procédures de maintenance et exigences de conformité propres au projet.

Quel que soit le type de liquide, le confinement fait partie de l’installation du transformateur et ne doit pas être considéré comme une réflexion secondaire relevant du génie civil. Les cuvettes de rétention, fosses à huile, chemins de drainage, barrières coupe-feu et accès pour l’intervention en cas de déversement nécessitent une coordination entre les disciplines électrique, civile et de sécurité. Un transformateur parfaitement spécifié peut devenir une mauvaise solution de projet s’il n’existe aucun moyen pratique de l’inspecter, de prélever des échantillons de liquide ou de gérer une fuite sans perturber le site.

Les conditions d’installation déterminent souvent la configuration finale

Les transformateurs extérieurs nécessitent plus qu’une finition résistante aux intempéries. Vérifiez les dégagements des parties sous tension, les itinéraires de levage, l’accès à la maintenance, l’arrivée des câbles, les limites de bruit et les équipements de protection. Les radiateurs doivent disposer de l’espace nécessaire pour évacuer la chaleur ; les placer près de murs ou derrière des barrières pleines peut compromettre les performances de refroidissement supposées. Pour les postes situés sur des terrains urbains ou industriels contraints, il est utile d’examiner la configuration physique avec le fabricant avant de finaliser les fondations et les tranchées de câbles.

Les installations intérieures exigent encore plus de rigueur. La ventilation de la salle, la stratégie incendie, les dimensions des portes, la charge au sol, l’accès par rails ou grue et les itinéraires de remplacement sont des contraintes pratiques qui ne peuvent pas être facilement corrigées après la construction. Si un transformateur doit passer par une ouverture étroite, les dimensions de transport avec les radiateurs, traversées et accessoires retirés doivent être vérifiées, et non simplement les dimensions hors tout indiquées sur une fiche technique préliminaire.

Le bruit doit être évalué lorsque le transformateur se trouve à proximité de bureaux, de zones résidentielles, d’hôpitaux ou de salles de commande. Le bruit du noyau est influencé par la conception et les conditions d’alimentation, tandis que les ventilateurs et pompes, lorsqu’ils sont installés, introduisent des sources sonores supplémentaires. Une exigence de faible niveau sonore doit être clairement indiquée dès la phase de demande d’offre, avec la condition de mesure attendue par le projet. La laisser à l’essai en usine invite aux désaccords, car « silencieux » n’est pas un critère d’ingénierie.

Les services spéciaux de redressement et les applications industrielles exigent une approche différente

Lorsque le transformateur alimente un système de redressement, l’évaluation doit aller au-delà des données conventionnelles d’un transformateur de distribution. Les charges de redressement peuvent nécessiter une sortie basse tension personnalisée, un déphasage approprié, des performances thermiques robustes sous courant harmonique et une isolation électrique entre le réseau d’alimentation et l’équipement de conversion. La métallurgie, l’électrolyse, l’électroplacage, le traitement chimique, l’exploitation minière, les systèmes ferroviaires et les installations industrielles d’électronique de puissance soulèvent couramment ces questions.

Pour ce type de service, untransformateur spécial d’isolation et de redressement peut être évalué comme une solution conçue à cet effet plutôt que traité comme un transformateur de réseau standard doté d’une tension de borne personnalisée. Les configurations disponibles peuvent couvrir de 50 kVA à 5000 kVA, avec des options haute tension de 6 kV, 10 kV, 20 kV ou 35 kV et des configurations basse tension personnalisées. Les groupes de raccordement triphasés Dyn11 ou Yyn0, le fonctionnement à 50 Hz ou 60 Hz, l’installation intérieure ou extérieure, ainsi que le refroidissement ONAN ou AN peuvent être sélectionnés selon la conception réelle du système de redressement. La référence à IEC 60076 est utile, mais l’acheteur doit toujours définir le régime harmonique, la coordination de l’isolation, le cycle de charge et les essais requis dans le programme technique.

Le cuivre pour les enroulements est souvent spécifié pour les applications industrielles exigeantes, car la conductivité et le comportement thermique influencent directement les pertes et l’élévation de température. Toutefois, le matériau d’enroulement seul ne constitue pas un verdict de qualité. L’évaluateur doit examiner le dimensionnement des conducteurs, la structure d’isolation, le serrage, la capacité de tenue au court-circuit, les chemins de refroidissement et la capacité du fabricant à maîtriser l’ensemble du processus de conception et de fabrication.

Transformez les spécifications en liste de contrôle d’évaluation

Un dossier de demande d’offre de transformateur utile doit décrire ce que l’unité doit supporter, et non seulement comment elle doit être désignée. Avant de comparer les offres, confirmez les points suivants avec l’équipe du projet :

• Conditions de charge normales, de pointe, d’urgence et futures, y compris la durée de charge et le contenu harmonique.
• Tension du système, fréquence, niveau d’isolation, exigence de prises, groupe vectoriel, méthode de mise à la terre et niveau de défaut.
• Plage de température ambiante, altitude, exposition solaire, sévérité de la pollution, humidité et conditions corrosives.
• Emplacement intérieur ou extérieur, encombrement disponible, ventilation, entrée des câbles, itinéraire de levage, accès à la maintenance et limites de bruit.
• Préférence en matière de liquide isolant, philosophie de protection incendie, dispositif de confinement et exigences d’approbation locales.
• Accessoires requis, surveillance, interfaces de protection, essais de routine, preuves d’essais de type lorsque applicables et format de documentation.

La comparaison des offres doit ensuite distinguer les choix de conception conformes des hypothèses vagues. Deux devis ayant la même puissance nominale peuvent différer considérablement en valeurs de pertes, hypothèses d’élévation de température, qualité des accessoires, dispositions de protection, configuration de transport et adéquation au site indiqué. Un faible prix initial peut omettre précisément les détails qui deviennent ensuite coûteux : une boîte de raccordement inadéquate, des traversées inadaptées, une surveillance limitée, des revêtements insuffisants ou une configuration de refroidissement ne correspondant pas aux conditions ambiantes.

Une revue finale pratique avant émission

Avant d’émettre un bon de commande, organisez une revue conjointe réunissant la conception électrique, les travaux de génie civil, l’exploitation, la protection et le fournisseur du transformateur. Vérifiez la position des bornes par rapport aux itinéraires de câbles, la masse totale par rapport aux fondations, les dégagements par rapport à la configuration du poste et l’emplacement des accessoires par rapport à l’accès de maintenance. Vérifiez que les puissances spécifiées s’appliquent à la température ambiante et à l’altitude du projet, plutôt qu’à des conditions de référence génériques. Pour les charges de redressement ou non linéaires, confirmez que le fabricant a reçu les informations pertinentes relatives à la forme d’onde et au régime de service.

Les fabricants disposant d’une ingénierie dédiée aux équipements électriques et de processus de production maîtrisés peuvent aider à transformer ces données en une conception réalisable. Jinshida Electric Power Technology Co., Ltd. se concentre sur les équipements de transport et de distribution d’électricité destinés aux applications de réseau, industrielles, d’énergie nouvelle et d’infrastructure, en accordant une attention particulière à la stabilité de fonctionnement, à la qualité de fabrication et au support technique. Cependant, la relation avec le fournisseur la plus productive commence par une vision complète des conditions d’exploitation. Communiquez dès le début les conditions contraignantes à l’équipe de conception ; c’est généralement là que la fiabilité du transformateur se gagne ou se perd.
