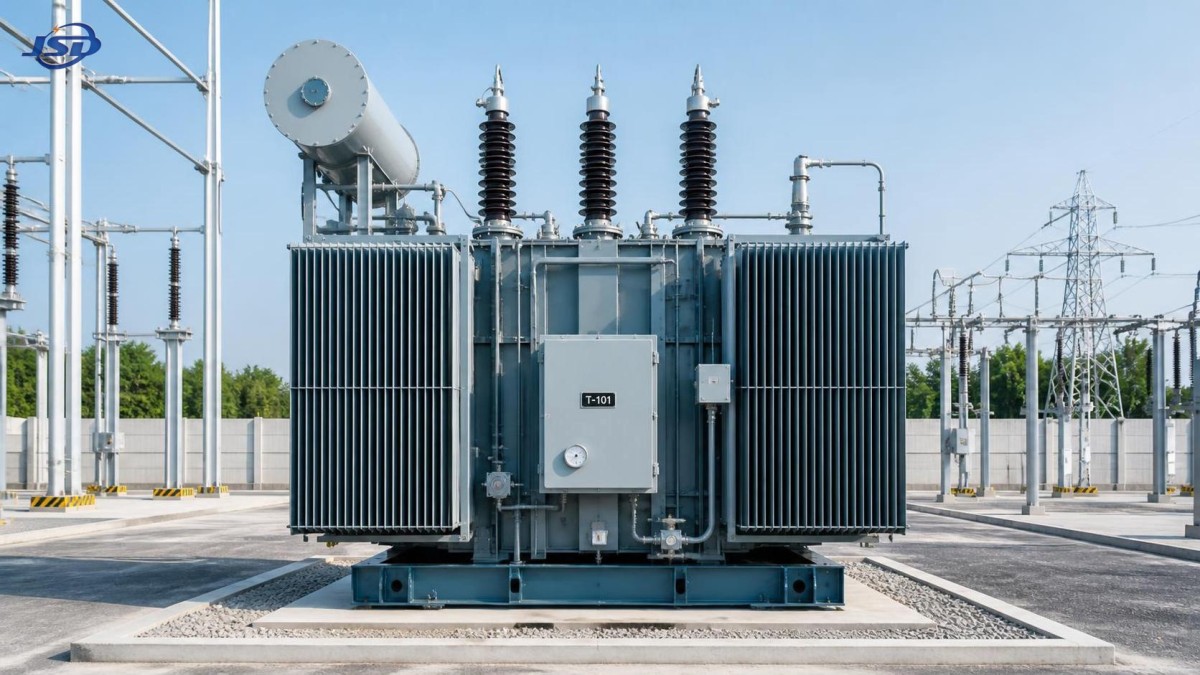

كيفية اختيار محول مملوء بالسائل وفقًا للحمل والمناخ وظروف التركيب

كيفية اختيار محول مغمور بالسائل وفقًا للحمل والمناخ وظروف التركيب

لا يقتصر اختيار محول مغمور بالسائل على اختيار أقرب تصنيف قياسي بالكيلو فولت أمبير ثم المضي قدمًا. قد ينجح هذا النهج في مغذٍ بسيط للتوزيع ذي حمل خفيف، لكنه يصبح محفوفًا بالمخاطر عندما يخدم المحول مصنع عمليات، أو نظام تجميع للطاقة المتجددة، أو بنية تحتية للسكك الحديدية، أو حملًا صناعيًا عالي التشغيل. يجب أن تتوافق بيانات اللوحة مع النظام الكهربائي بالطبع. والأهم من ذلك، يجب أن يتحمل المحول طريقة تشغيل ذلك النظام فعليًا، ومكان تركيبه، وكيفية صيانته طوال عمره التشغيلي.

بالنسبة لفريق التقييم الفني، لا يتمثل السؤال المفيد في: «أي محول لديه الجهد الصحيح؟» بل في: «ما مجموعة الحمل الحراري ونظام العزل وترتيب التبريد واختيار السائل والحماية والتخطيط المادي التي ستظل موثوقة في الظروف الفعلية للمشروع؟» تبدأ الإجابة السليمة بملف الحمل، ثم تمتد إلى المناخ وقيود الموقع وسلوك الشبكة.

ابدأ بملف الحمل، وليس بالحمل المتصل فقط

يجب أن تستند السعة المقننة للمحول المغمور بالسائل إلى الطلب والتنوع ومدة التشغيل والنمو المتوقع وجودة الحمل. وقد تكون تصنيفات المعدات المتصلة وحدها مضللة. فقد يكون لدى المنشأة إجمالي حمل متصل كبير بينما لا تشغل سوى جزء منه في وقت واحد. وعلى العكس، يمكن لحمل عمليات أصغر أن يسبب تسخينًا شديدًا إذا كان يعمل باستمرار بالقرب من خرجه الكامل، لا سيما في بيئة حارة.

اطلب منحنى للحمل كلما أمكن ذلك. إذ يكشف الملف التشغيلي لمدة 24 ساعة والتغيرات الموسمية معلومات أكثر بكثير من رقم واحد لـ«الطلب الأقصى». ينبغي للفرق الفنية تحديد الحمل العادي، وحمل الذروة المتوقع، ومدة تشغيل الذروة، وتوقعات التحميل الطارئ، وخطط التوسع المستقبلية. تؤثر الإجابات في كل من التصنيف المختار وما إذا كان ترتيب تبريد ONAN القياسي كافيًا أو ينبغي النظر في تصميم تبريد مختلف.

يكتسب نوع الحمل أهمية مماثلة. فالمحركات تولد تيار بدء التشغيل. ويمكن لأفران القوس وأنظمة اللحام أن تفرض تشغيلًا شديد التغير. وقد تؤدي محركات التردد المتغير والمقومات وأنظمة UPS وغيرها من معدات إلكترونيات القدرة إلى توليد توافقات تزيد من خسائر الملفات والخسائر الشاردة. قد يعمل المحول المرضي لحمل جيبي متوازن بدرجة حرارة أعلى من المتوقع عند تغذية قضيب توصيل لمقوم. ولهذا ينبغي إدراج التوافقات وتوازن الأطوار ومعامل القدرة ودورات التحميل الزائد المتوقعة في المواصفات قبل مطالبة الموردين بتقديم عروض الأسعار.

لا تفترض أن وحدة قياسية أكبر ستحل تلقائيًا مشكلة حمل صعب. يمكن لزيادة الحجم أن تقلل الإجهاد الحراري، لكنها قد تزيد أيضًا خسائر اللاحمل وتكلفة الشراء والمساحة المطلوبة وواجب القصر على المعدات الواقعة بعد المحول. والطريق الأفضل هو تحديد واجب التشغيل بدقة وطلب تأكيد الشركة المصنعة للتصميم الحراري والمعاوقة ومجموعة المتجهات وأداء الخسائر وفقًا لذلك الواجب.

نسبة الجهد والمعاوقة ومجموعة التوصيل هي قرارات تخص النظام

تصنيفات الجهد الابتدائي والثانوي ليست سوى الجزء الظاهر من التصميم الكهربائي. يجب أن يتوافق المحول أيضًا مع نطاق جهد الشبكة الفعلي، ومتطلبات تغيير نقاط الربط، وطريقة التأريض، وتنسيق الحماية، ومستوى الأعطال المتوقع. قد يحتاج مشروع مزود بمغذٍ طويل للجهد المتوسط إلى قدرة على ضبط الجهد للتعامل مع التغيرات التشغيلية العادية؛ بينما قد لا يحتاج موقع ذو مصدر تغذية مستقر إلى الترتيب نفسه. ينبغي تحديد ما إذا كانت نقاط الربط خارج الدائرة أو تحت الحمل وفقًا لمتطلبات التشغيل، لا أن تضاف بحكم العادة.

تتطلب المعاوقة نقاشًا دقيقًا لأنها تنطوي على مفاضلة. يمكن للمعاوقة الأعلى أن تساعد في الحد من تيار العطل، لكنها تتسبب أيضًا في هبوط أكبر للجهد تحت الحمل. وقد تدعم المعاوقة الأقل تنظيمًا أفضل للجهد، لكنها يمكن أن تزيد واجب العطل على معدات التبديل والكابلات. وبالنسبة للمحولات المتوازية، تكتسب مطابقة المعاوقة ونسبة الجهد أهمية خاصة. ويمكن لاختلافات طفيفة في المواصفات أن تسبب تقاسمًا غير متساوٍ للحمل قبل وقت طويل من وصول أي وحدة إلى تصنيف لوحة بياناتها.

ينبغي أن تدعم مجموعة المتجهات أهداف التأريض وإزاحة الطور وإدارة التوافقات. فعلى سبيل المثال، لا تعد Dyn11 وYyn0 خيارات افتراضية قابلة للاستبدال. يعتمد الاختيار الصحيح على النظام في جهة المنبع، وترتيب التوزيع في جهة المصب، ونوع المعدات التي يتم تغذيتها. إذا كان المشروع يشمل محولات متعددة أو مولدات أو وصلة مستقبلية بين أقسام قضبان التوصيل، فينبغي للفريق الهندسي التحقق من التوافق مبكرًا بدلًا من اكتشافه أثناء التشغيل التجريبي.

يغير المناخ هامش الحرارة المتاح

تعد درجة الحرارة المحيطة من أكثر المدخلات التي يجري التقليل من تقديرها. يعتمد العزل السائل وملفات المحول على انتقال الحرارة إلى الهواء المحيط. تتمتع وحدة تعمل في الهواء الطلق ضمن منطقة صناعية مرتفعة الحرارة بهامش حراري أقل من الوحدة نفسها في مناخ معتدل. ويمكن للتعرض المباشر للشمس وضعف دوران الهواء والعادم الساخن من المعدات القريبة وتأثيرات الغلاف أن تدفع درجات حرارة التشغيل إلى ما يتجاوز ما يوحي به مخطط الموقع مبدئيًا.

وعلى النقيض، تتطلب المواقع ذات درجات الحرارة المنخفضة الانتباه إلى سلوك السائل وأداء الحشيات وظروف بدء التشغيل. ينبغي أن يكون السائل العازل المختار ملائمًا لأدنى درجة حرارة محيطة متوقعة. ويكتسب ذلك أهمية خاصة حيث قد تبقى المعدات غير مزودة بالتيار لفترات طويلة قبل وضعها في الخدمة. لا يكفي ذكر «تركيب خارجي»؛ بل ينبغي أن توضح المواصفات النطاق الواقعي لدرجة الحرارة المحيطة وأي تعرض غير معتاد للظروف الجوية.

كما تستحق الرطوبة والتلوث ورذاذ الملح والغبار والارتفاع مراجعة مستقلة. فقد يؤثر الهواء الساحلي المسبب للتآكل في الأجهزة الخارجية والمشعات. ويمكن لمواقع الأسمنت والتعدين والكيماويات والمعادن أن تعرض العوازل والأسطح المبردة لتلوث موصل أو كاشط. وعند الارتفاعات العالية، تقل كثافة الهواء مما يخفض فعالية التبريد ويغير اعتبارات العزل الخارجي. لا تتطلب هذه الظروف بالضرورة محولًا استثنائيًا، لكنها غالبًا ما تبرر مسافات زحف أو طلاءات أو تفاصيل أغلفة أو ترتيبات مشعات أو تعديلات تصنيف مختلفة.

اختر السائل العازل وفقًا لاعتبارات الحريق والبيئة والصيانة الواقعية

لا يزال الزيت المعدني مستخدمًا على نطاق واسع لأنه مألوف ومثبت تقنيًا ومدعوم بممارسات صيانة راسخة. ومع ذلك، لا ينبغي اعتباره الاختيار التلقائي لكل موقع. فقد تغير مسافات الفصل للحماية من الحريق، والتركيب الداخلي، وترتيبات التصريف، والقرب من المباني المشغولة، والمتطلبات البيئية المحلية من التقييم. ويمكن أن تكون السوائل العازلة البديلة ذات صلة عندما تكون هناك حاجة إلى سلامة أعلى من الحريق أو خصائص بيئية مختلفة، لكن الاختيار يجب أن يراعي التصميم الكامل: خصائص السائل، وأداء التبريد، وتوافق المعدات، وإجراءات الصيانة، ومتطلبات الامتثال الخاصة بالمشروع.

بالنسبة لأي نوع من السوائل، يعد الاحتواء جزءًا من تركيب المحول وليس أمرًا مدنيًا ثانويًا. تتطلب الحواجز وأحواض الزيت ومسارات التصريف وحواجز الحريق وإتاحة الوصول للاستجابة للانسكاب تنسيقًا بين تخصصات الكهرباء والأعمال المدنية والسلامة. يمكن أن يصبح المحول المحدد بصورة مثالية حلًا سيئًا للمشروع إذا لم تكن هناك وسيلة عملية لفحصه أو أخذ عينات من السائل أو إدارة تسرب دون تعطيل الموقع.

غالبًا ما تحدد ظروف التركيب التكوين النهائي

تحتاج المحولات الخارجية إلى أكثر من تشطيب مقاوم للعوامل الجوية. تأكد من الخلوصات للأجزاء الحية ومسارات الرفع ووصول الصيانة ومسار الكابلات وحدود الضوضاء ومعدات الحماية. يجب أن تتوفر للمشعات مساحة لتبديد الحرارة؛ إذ إن وضعها قرب الجدران أو خلف حواجز صلبة يمكن أن يقوض أداء التبريد المفترض. بالنسبة للمحطات الفرعية في قطع حضرية أو صناعية مقيدة، يجدر مراجعة الترتيب المادي مع الشركة المصنعة قبل اعتماد الأساسات وخنادق الكابلات نهائيًا.

تتطلب التركيبات الداخلية انضباطًا أكبر. فتهوية الغرفة واستراتيجية الحريق وأبعاد الأبواب وحمل الأرضية والوصول عبر السكك أو الرافعة ومسارات الاستبدال هي قيود عملية لا يمكن إصلاحها بسهولة بعد الإنشاء. إذا كان يجب أن يمر المحول عبر فتحة ضيقة، فينبغي التحقق من أبعاد النقل بعد إزالة المشعات والعوازل والملحقات، وليس فقط الأبعاد الكلية الموضحة في ورقة البيانات المبكرة.

ينبغي تقييم الضوضاء عندما يكون المحول قريبًا من المكاتب أو المناطق السكنية أو المستشفيات أو غرف التحكم. تتأثر ضوضاء القلب بالتصميم وظروف التغذية، بينما تضيف المراوح والمضخات، حيثما وُجدت، مصادر صوت إضافية. ينبغي ذكر متطلب الضوضاء المنخفضة بوضوح في مرحلة الاستفسار، إلى جانب حالة القياس التي يتوقعها المشروع. إن ترك الأمر حتى اختبار المصنع يؤدي إلى خلاف لأن «الهدوء» ليس معيارًا هندسيًا.

تتطلب واجبات المقومات والواجبات الصناعية الخاصة نقاشًا مختلفًا

عندما يغذي المحول نظام مقوم، ينبغي أن يتجاوز التقييم بيانات محول التوزيع التقليدي. قد تتطلب أحمال المقومات خرج جهد منخفض مخصصًا، وإزاحة طور مناسبة، وأداءً حراريًا متينًا تحت تيار التوافقيات، وعزلًا كهربائيًا بين شبكة التغذية ومعدات التحويل. وغالبًا ما تثير عمليات التعدين والمعادن والتحليل الكهربائي والطلاء الكهربائي والمعالجة الكيميائية وأنظمة السكك الحديدية وتركيبات إلكترونيات القدرة الصناعية هذه الأسئلة.

لهذا النوع من الواجب، يمكن تقييم محول عزل ومقوم خاص بوصفه خيارًا مصممًا لغرض محدد بدلًا من التعامل معه كمحول مرافق قياسي بجهد طرفي مخصص. قد تغطي التكوينات المتاحة سعات من 50 kVA إلى 5000 kVA، مع خيارات جهد عالٍ 6 kV أو 10 kV أو 20 kV أو 35 kV وترتيبات جهد منخفض مخصصة. يمكن اختيار مجموعات التوصيل ثلاثية الطور Dyn11 أو Yyn0، والتشغيل عند 50 Hz أو 60 Hz، والتركيب الداخلي أو الخارجي، والتبريد ONAN أو AN وفقًا لتصميم نظام المقوم الفعلي. يعد الأساس المذكور IEC 60076 مفيدًا، لكن ينبغي للمشتري مع ذلك تحديد واجب التوافقيات وتنسيق العزل ودورة الحمل والاختبارات المطلوبة في الجدول الفني.

غالبًا ما يتم تحديد مادة ملفات النحاس للخدمة الصناعية الشاقة لأن الموصلية والسلوك الحراري يؤثران مباشرة في الخسائر وارتفاع درجة الحرارة. ومع ذلك، فإن مادة الملفات وحدها ليست حكمًا على الجودة. ينبغي للمقيّم النظر إلى أبعاد الموصل وهيكل العزل والتثبيت وقدرة تحمل القصر ومسارات التبريد وقدرة الشركة المصنعة على إدارة التصميم الكامل وعملية التصنيع.

حوّل المواصفات إلى قائمة تحقق للتقييم

ينبغي أن توضح حزمة الاستفسار المفيدة للمحول ما يجب على الوحدة تحمله، لا مجرد ما يجب تسميتها به. قبل مقارنة العروض، أكد النقاط التالية مع فريق المشروع:

• ظروف الحمل العادية والقصوى والطارئة والمستقبلية، بما في ذلك مدة الحمل ومحتوى التوافقيات.
• جهد النظام والتردد ومستوى العزل ومتطلبات نقاط الربط ومجموعة المتجهات وطريقة التأريض ومستوى الأعطال.
• نطاق درجة الحرارة المحيطة والارتفاع والتعرض للشمس وشدة التلوث والرطوبة والظروف المسببة للتآكل.
• الموقع الداخلي أو الخارجي، والمساحة المتاحة، والتهوية، ومدخل الكابلات، ومسار الرفع، ووصول الصيانة، وحدود الضوضاء.
• تفضيل السائل العازل، وفلسفة الحماية من الحريق، وترتيب الاحتواء، ومتطلبات الاعتماد المحلية.
• الملحقات المطلوبة والمراقبة وواجهات الحماية والاختبارات الروتينية وأدلة اختبار النوع عند الاقتضاء وتنسيق الوثائق.

ينبغي أن تميز مقارنة العروض بعد ذلك بين خيارات التصميم المطابقة والافتراضات الغامضة. يمكن أن يختلف عرضا سعر لهما تصنيف القدرة نفسه اختلافًا كبيرًا في قيم الخسائر وافتراضات ارتفاع الحرارة وجودة الملحقات وأحكام الحماية وترتيب النقل والملاءمة للموقع المحدد. قد يستبعد السعر الأولي المنخفض بالتحديد التفاصيل التي تصبح مكلفة لاحقًا: صندوق تجميع غير ملائم، أو عوازل غير مناسبة، أو مراقبة محدودة، أو طلاءات غير كافية، أو ترتيب تبريد لا يتوافق مع الظروف المحيطة.

مراجعة نهائية عملية قبل الإصدار

قبل إصدار أمر الشراء، اعقد مراجعة مشتركة واحدة تضم التصميم الكهربائي والأعمال المدنية والتشغيل والحماية ومورد المحول. تحقق من مواضع الأطراف مقابل مسارات الكابلات، والكتلة الإجمالية مقابل الأساس، والخلوصات مقابل تخطيط المحطة الفرعية، ومواضع الملحقات مقابل وصول الصيانة. تحقق مما إذا كانت التصنيفات المحددة تنطبق عند درجة الحرارة المحيطة وارتفاع المشروع، بدلًا من ظروف مرجعية عامة. بالنسبة لأحمال المقومات أو الأحمال غير الخطية، تأكد من أن الشركة المصنعة قد تلقت معلومات شكل الموجة وواجب التشغيل ذات الصلة.

يمكن للشركات المصنعة التي تمتلك هندسة مخصصة لمعدات القدرة وعمليات إنتاج مضبوطة أن تساعد في تحويل هذه المدخلات إلى تصميم قابل للتنفيذ. تركز شركة Jinshida Electric Power Technology Co., Ltd. على معدات النقل والتوزيع لتطبيقات الشبكات والصناعة والطاقة الجديدة والبنية التحتية، مع الاهتمام بالتشغيل المستقر وجودة التصنيع والدعم الفني. لكن علاقة المورد الأكثر إنتاجية تبدأ بصورة تشغيلية مكتملة. قدم لفريق التصميم الظروف الصعبة مبكرًا؛ فعادةً ما يكون ذلك هو الموضع الذي تُكتسب أو تُفقد فيه موثوقية المحول.
