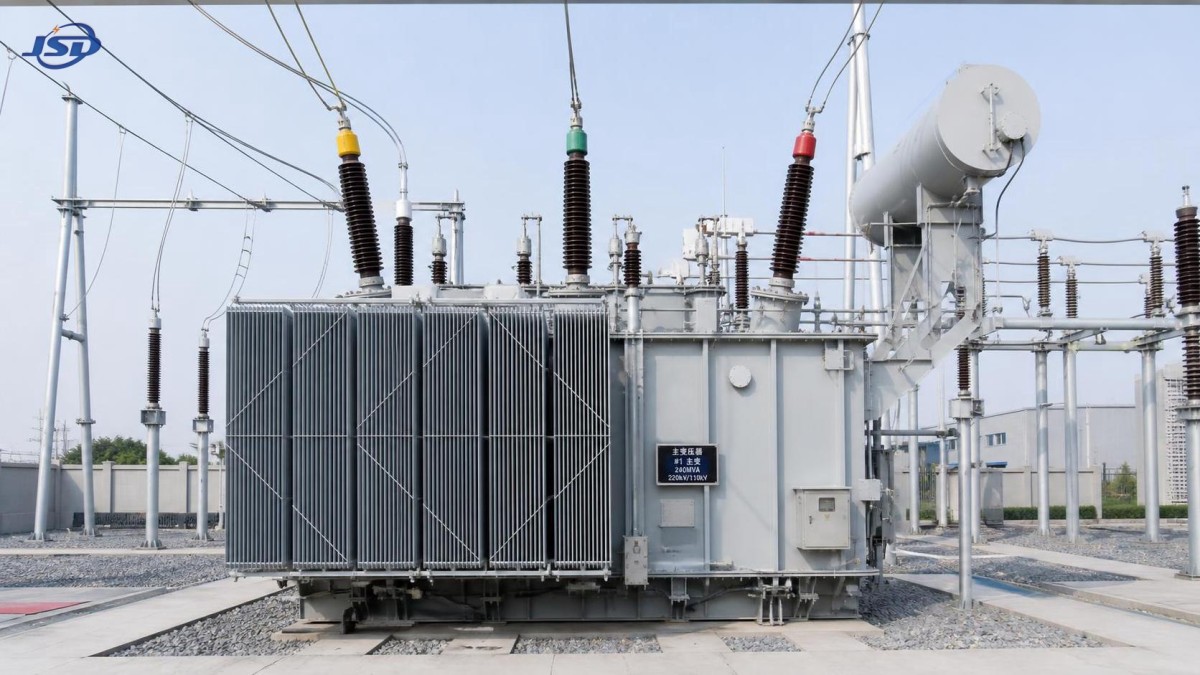

Как номинальные характеристики силового трансформатора влияют на мощность, потери энергии и надежность электросети

Номинальные параметры силового трансформатора напрямую определяют пропускную способность системы, эксплуатационную эффективность и долгосрочную надежность электросети. Понимание взаимосвязи мощности в MVA, класса напряжения, импеданса, уровня изоляции и характеристик потерь необходимо при оценке оборудования для коммунальных, промышленных, возобновляемых энергетических и инфраструктурных объектов. Паспортная табличка — это не просто перечень закупочных спецификаций: она определяет рабочий диапазон, в котором трансформатор может обеспечивать надежную работу без чрезмерных потерь, перегрева, нестабильности напряжения или недопустимых последствий при аварийных токах.

Сложность заключается в том, что номинальные параметры нельзя оценивать независимо друг от друга. Трансформатор с достаточной номинальной мощностью все равно может оказаться непригодным, если его импеданс несовместим с уровнем токов короткого замыкания сети, если его система охлаждения не соответствует условиям окружающей среды или если координация изоляции недостаточна для фактического воздействия коммутационных и грозовых перенапряжений. Поэтому обоснованная оценка начинается с системы, а не только с самого трансформатора.

Номинальная мощность — это тепловой предел, а не прогноз спроса

Номинальная мощность силового трансформатора, обычно выражаемая в kVA или MVA, представляет собой полную мощность, которую он может непрерывно передавать при заданных условиях. Номинал определяется главным образом допустимым повышением температуры обмоток и масла, тепловой стойкостью изоляции, системой охлаждения, принятыми значениями температуры окружающей среды и заявленными изготовителем условиями нагрузки.

Для трехфазного трансформатора номинальный ток непосредственно определяется номинальной полной мощностью:

I = S / (√3 × V)

где S — трехфазная мощность в VA, а V — линейное напряжение в V. Это базовое соотношение, однако его часто упускают из виду, когда номинальная MVA используется как упрощенный показатель фактической нагрузочной способности. Обмотка более высокого напряжения проводит меньший ток при той же MVA, тогда как сторона низкого напряжения может требовать проводников, вводов, соединений и распределительного оборудования с очень высокими номиналами. Поэтому выбор мощности необходимо проверять с обеих сторон трансформатора.

Непрерывную нагрузку не следует путать со способностью к кратковременной перегрузке. Некоторые конструкции могут нести нагрузку выше номинала паспортной таблички в течение определенных периодов, особенно если предшествующая нагрузка была низкой и имеется запас по охлаждению. Однако оценка перегрузки требует теплового моделирования, а не общего предположения, что «больше — безопаснее». Повторяющаяся работа при высокой температуре ускоряет старение изоляции. Поскольку состояние бумажной изоляции является ключевым фактором срока службы трансформатора, видимый запас по мощности может быть быстро исчерпан при регулярном превышении температуры наиболее нагретой точки.

Увеличение номинала также имеет последствия. Слабо нагруженный агрегат может иметь меньшие потери нагрузки, однако его потери холостого хода остаются под напряжением круглосуточно. Оптимальная мощность не обязательно является максимальной мощностью, которую можно установить; это мощность, удовлетворяющая прогнозируемому спросу, требованиям резервирования, сезонным условиям, неопределенности роста нагрузки и экономике жизненного цикла энергии.

Номинальные напряжения определяют электрический интерфейс

Номинальные значения высокого и низкого напряжения определяют не только коэффициент трансформации. Они задают изоляционные расстояния, выбор вводов, конструкцию изоляции обмоток, диапазон ответвлений, требования к кабельному интерфейсу и совместимость с более широкой сетью. Например, трансформатор с номиналом 110/33 kV должен оцениваться с учетом фактического наибольшего напряжения системы, а не только номинального рабочего напряжения.

Практика IEC различает номинальное напряжение и наибольшее напряжение для оборудования. Это различие важно, поскольку требования к электрической прочности изоляции, расстояния оборудования и уровни испытаний связаны с наибольшим напряжением системы. Сеть, называемая «33 kV», может требовать оборудования, рассчитанного на более высокий класс максимального напряжения, в зависимости от стандарта системы и практики эксплуатации.

Регулирование напряжения — еще один практический аспект. Выходное напряжение трансформатора изменяется с нагрузкой вследствие сопротивления и реактивного сопротивления обмоток. Направление и величина этого изменения зависят от тока нагрузки и коэффициента мощности. Агрегат, который выглядит подходящим при номинальном напряжении, может создавать недопустимо низкое напряжение на шинах при высокой индуктивной нагрузке, если диапазон ответвлений, импеданс или профиль напряжения вышестоящей сети не были надлежащим образом смоделированы.

Устройства РПН обычно применяются там, где напряжение необходимо регулировать под напряжением, например на сетевых питающих трансформаторах со значительными изменениями нагрузки. Переключатели ответвлений без возбуждения проще и часто достаточны для установок, где коэффициент трансформации корректируется только во время плановых отключений. Вопрос оценки состоит не в том, является ли РПН технически более совершенным, а в том, требуют ли ожидаемые изменения напряжения источника и напряжения нагрузки активного регулирования и может ли режим технического обслуживания его поддерживать.

Импеданс связывает характеристики напряжения с аварийными характеристиками

Процентный импеданс, обычно обозначаемый как %Z, является одним из наиболее значимых и наиболее часто неправильно понимаемых номинальных параметров силового трансформатора. Он представляет напряжение, необходимое для протекания номинального тока через закороченную обмотку трансформатора при определенных условиях испытания. В эксплуатации он влияет как на падение напряжения, так и на ток, доступный при коротком замыкании ниже по сети.

Трансформатор с меньшим импедансом обычно обеспечивает меньшее падение напряжения при нагрузке, что может казаться привлекательным для чувствительных к напряжению промышленных процессов. Однако меньший импеданс также допускает более высокий ток короткого замыкания. Это может увеличить отключающую и термическую стойкость, требуемую от автоматических выключателей, шин, кабелей, трансформаторов тока и защитных устройств. Существующее распределительное оборудование может стать недостаточным после замены трансформатора, даже если его номинальные напряжение и MVA не изменились.

Более высокий импеданс снижает ожидаемый ток короткого замыкания и может помочь сохранить нагрузочную способность распределительного оборудования в допустимых пределах. Компромиссом является большее падение напряжения и потенциальное ухудшение пуска двигателей. В сетях с крупными двигателями, дуговыми печами, частотно-регулируемыми приводами или колеблющимися нагрузками выпрямителей правильный импеданс обычно определяется посредством скоординированных исследований потокораспределения, короткого замыкания, пуска двигателей и гармоник, а не на основе типового значения для коммунальных сетей.

Параллельная работа делает соблюдение требований к импедансу еще более важным. Трансформаторы, работающие параллельно, должны иметь совместимые коэффициенты трансформации, группы соединения, положения ответвлений, фазовые сдвиги и характеристики импеданса. Значительное несоответствие импеданса в относительных единицах приводит к неравномерному распределению нагрузки. Один трансформатор может быть перегружен, в то время как объединенная группа, по-видимому, имеет неиспользуемую мощность. Одного совпадения номиналов MVA недостаточно для решения этой проблемы.

Номинальные потери определяют эксплуатационные затраты и тепловой запас

Потери трансформатора обычно разделяются на потери холостого хода и потери нагрузки. Потери холостого хода, часто называемые потерями в стали, присутствуют всякий раз, когда трансформатор находится под напряжением. Они вызваны магнитным потоком в сердечнике и зависят главным образом от напряжения и частоты. Потери нагрузки в основном создаются током, протекающим через обмотки, и связанными с ним добавочными потерями в конструктивных элементах; они возрастают приблизительно пропорционально квадрату тока нагрузки.

Это различие должно определять метод оценки. Агрегат, постоянно находящийся под напряжением, но работающий при умеренном среднем коэффициенте нагрузки, может накопить значительное потребление энергии на потери холостого хода в течение срока службы. Напротив, для сильно нагруженного трансформатора может быть оправдана конструкция с меньшими потерями нагрузки, даже если его потери в стали несколько выше. Годовое сравнение затрат должно учитывать ожидаемый профиль нагрузки, стоимость энергии, подход к капитализации потерь и вероятное количество часов работы, а не простое сравнение КПД в одной произвольно выбранной точке нагрузки.

КПД часто приводится в процентах, но его значение зависит от нагрузки. Точка максимального КПД достигается, когда потери нагрузки равны потерям холостого хода, что может не соответствовать нормальной рабочей точке проекта. Более полезными являются вопросы: Каковы гарантированные потери при указанной эталонной температуре? Учитываются ли отдельно потери вспомогательной системы охлаждения? Какой метод испытаний применяется? Какой допуск разрешен действующим стандартом и контрактом?

IEC 60076 устанавливает основную международную основу для требований и испытаний силовых трансформаторов; соответствующие части охватывают общие требования, повышение температуры, уровни изоляции, способность выдерживать короткое замыкание и другие аспекты конструкции. В техническом задании важно указать применимую редакцию, отклонения по проекту и обязательства по испытаниям. Формулировка «Соответствует IEC 60076» сама по себе не определяет полные требования к потерям, изоляции или испытаниям.

Класс охлаждения и повышение температуры определяют полезную мощность в реальных условиях

Обозначение охлаждения указывает оценщику, каким образом отводится тепло. Для масляных трансформаторов ONAN означает естественную циркуляцию масла и естественное воздушное охлаждение. Ступени принудительного охлаждения, такие как ONAF, используют вентиляторы для увеличения теплоотдачи и могут допускать более высокую номинальную мощность. В сухих трансформаторах применяются схемы воздушного охлаждения, такие как AN или AF, в зависимости от естественного или принудительного воздушного потока.

Выбор охлаждения должен соответствовать условиям площадки. Высокая температура окружающей среды, солнечное воздействие, высота над уровнем моря, ограниченная вентиляция, накопление пыли, солевое загрязнение и конструкция кожуха могут снижать фактические тепловые характеристики. Наружный трансформатор, установленный на жаркой площадке с плохой вентиляцией, может не обеспечивать такой же тепловой запас, как агрегат, испытанный в стандартных условиях окружающей среды. Аналогично, использование вентиляторов для нормальной непрерывной работы создает потребность во вспомогательной энергии и зависимость от технического обслуживания. Сигнализация отказа вентиляторов, резервные группы, логика управления и допущения для аварийной нагрузки должны рассматриваться как часть концепции защиты.

Гарантии по повышению температуры требуют внимательного изучения. Трансформатор может иметь заявленную номинальную мощность и при этом требовать снижения номинала при нестандартной температуре окружающей среды или высоте установки. В спецификации должны быть указаны расчетные условия площадки и требование к поставщику заявить любые корректирующие коэффициенты. Это особенно актуально для горнодобывающих предприятий, прибрежных перерабатывающих объектов, железнодорожной инфраструктуры и закрытых подстанций, где условия окружающей среды существенно отличаются от стандартных допущений.

Уровень изоляции определяется перенапряжениями системы, а не только установившимся напряжением

Координацию изоляции часто сводят к выбору класса напряжения, однако изоляция трансформатора должна выдерживать переходные процессы наряду с нормальным рабочим напряжением. Грозовые импульсы, коммутационные перенапряжения, переходные процессы восстановления после аварий и резонансные условия могут создавать нагрузки на обмотки и выводы, значительно превышающие установившиеся значения.

Требования к базовому уровню изоляции и стойкости к коммутационным импульсам должны координироваться с ограничителями перенапряжений, конфигурацией линии, кабельными соединениями, коммутационными характеристиками выключателей и компоновкой подстанции. Трансформатор может соответствовать заданному уровню изоляции, но при этом подвергаться повышенному риску, если ограничители перенапряжений расположены неправильно, имеют недостаточный номинал или подключены длинными проводниками, добавляющими индуктивное напряжение при быстрых переходных процессах.

Внутренняя геометрия обмоток также имеет значение. Импульсы с крутым фронтом могут вызывать неравномерное распределение напряжения между витками вблизи линейных выводов. Это одна из причин, по которой при анализе конструкции трансформатора необходимо учитывать область применения: промышленная подстанция с кабельным питанием, терминал воздушной линии и объект, подключенный к преобразователю, могут создавать различные переходные условия даже при одинаковом номинальном напряжении.

Группа соединения и схема заземления влияют на защиту и гармоники

Выбор группы соединения определяет схему соединения обмоток и фазовый сдвиг. Он влияет на совместимость при параллельной работе, пути токов нулевой последовательности, стратегию заземления, локализацию гармоник и работу защитных реле. Обмотка, соединенная в треугольник, может обеспечивать путь для некоторых токов гармоник, кратных трем, и способствовать изоляции компонентов нулевой последовательности между системами. Обмотка, соединенная в заземленную звезду, может создавать нейтральную точку для защиты от замыканий на землю и распределительных нагрузок.

Эти характеристики должны выбираться в рамках исследования заземления сети, а не копироваться из предыдущего проекта. Например, схема Dyn11 распространена во многих распределительных и промышленных применениях, поскольку она обеспечивает нейтраль на стороне низкого напряжения и фазовый сдвиг 30 градусов. Однако она может быть непригодной, если существующая параллельная группа использует другое смещение или если преобразовательные схемы требуют определенного фазового соотношения.

Нагрузки выпрямителей и преобразователей добавляют еще один уровень оценки. Гармонический ток увеличивает потери от вихревых токов и добавочные потери, потенциально вызывая локальный нагрев, который не отражается только током нагрузки основной частоты. В таких случаях трансформатору могут потребоваться сниженная номинальная мощность, улучшенная конструкция обмоток, электростатическое экранирование, фазосдвигающие соединения или специальная спецификация для гармонических нагрузок.

Для промышленных систем питания постоянного тока специальный трансформатор для изоляции и выпрямления показывает, почему обычного сравнения паспортных данных недостаточно. Доступное в конфигурациях от 50 kVA до 5000 kVA с вариантами высокого напряжения 6 kV, 10 kV, 20 kV или 35 kV, такое оборудование необходимо оценивать с учетом топологии выпрямителя, допуска вторичного напряжения, импульсной схемы, спектра гармоник, ожидаемого цикла перегрузки и требований к изоляции. Трехфазное соединение Dyn11 или Yyn0 может быть подходящим для конкретной установки, однако оно должно определяться исследованием системы, а не служить выбором по умолчанию.

Способность выдерживать короткое замыкание является требованием надежности

Ток короткого замыкания создает значительные электромагнитные усилия в обмотках трансформатора. Механическое напряжение может деформировать проводники, ослабить прижимные конструкции и нарушить изоляцию, даже если авария отключается в пределах нормального времени срабатывания защиты. IEC 60076-5 рассматривает способность силовых трансформаторов выдерживать короткие замыкания, однако при оценке проекта также следует учитывать фактический уровень токов короткого замыкания сети, время отключения защитой, практику АПВ и возможную частоту сквозных повреждений.

Крупные промышленные объекты часто недооценивают воздействие сквозных коротких замыканий, поскольку их внимание сосредоточено на внутренней защите трансформатора. Многие повреждающие события возникают ниже по сети, например из-за повреждений кабелей, шин или фидеров двигателей. Дифференциальная защита может не сработать при этих внешних повреждениях, оставляя трансформатор под воздействием высокого тока до отключения защитой нижестоящей сети. Поэтому исследования координации должны подтверждать, что заявленная способность выдерживать короткое замыкание соответствует ожидаемому режиму.

Преобразование номинальных параметров в обоснованную спецификацию

Надежная техническая оценка начинается с преобразования исследований сети в требования к трансформатору. Анализ потокораспределения определяет нормальную и аварийную нагрузку, диапазон напряжения, условия реактивной мощности и требования к ответвлениям. Исследования короткого замыкания устанавливают целевые значения импеданса и нагрузочную способность оборудования. Гармонический анализ определяет, остаются ли стандартные допущения по потерям действительными. Координация изоляции определяет уровни стойкости и потребности в защите от перенапряжений. Тепловая оценка преобразует местные ограничения температуры окружающей среды и охлаждения в реалистичный непрерывный номинал.

Итоговая спецификация должна четко определять номинальную мощность по ступеням охлаждения, напряжения обмоток и наибольшие напряжения оборудования, диапазон ответвлений и режим работы переключателя ответвлений, группу соединения, импеданс и допуск, гарантированные потери холостого хода и нагрузки, пределы повышения температуры, уровни изоляции, требования к стойкости при коротком замыкании, выводы, устройства мониторинга, применимые стандарты, приемо-сдаточные испытания, подтверждение типовых испытаний при необходимости и ожидания по приемке на площадке.

Документация заводских испытаний заслуживает такого же внимания, как и проектная спецификация. Приемо-сдаточные испытания обычно проверяют коэффициент трансформации, сопротивление обмоток, импеданс, потери, изоляционные характеристики и функциональную работу, в зависимости от применимости. Для критически важных установок оценщик должен рассматривать не только результаты «пройдено/не пройдено», но и соответствие измеренных значений гарантированным показателям, а также влияние любых отклонений на параллельную работу, настройки защиты, стоимость энергии или будущее расширение.

Номинальные параметры силового трансформатора приобретают смысл только при рассмотрении их как интегрированной системы электрических, тепловых, механических и эксплуатационных ограничений. Выбор только по MVA и напряжению может привести к поставке оборудования, которое успешно будет включено под напряжение, но будет неудовлетворительно работать при реальной нагрузке, аварийных режимах или условиях окружающей среды. Комплекс номинальных параметров, согласованный с исследованиями, стандартами, защитой и нагрузкой в течение жизненного цикла, обеспечивает нечто более ценное, чем номинальная мощность: предсказуемую работу в течение всего срока эксплуатации сети.
