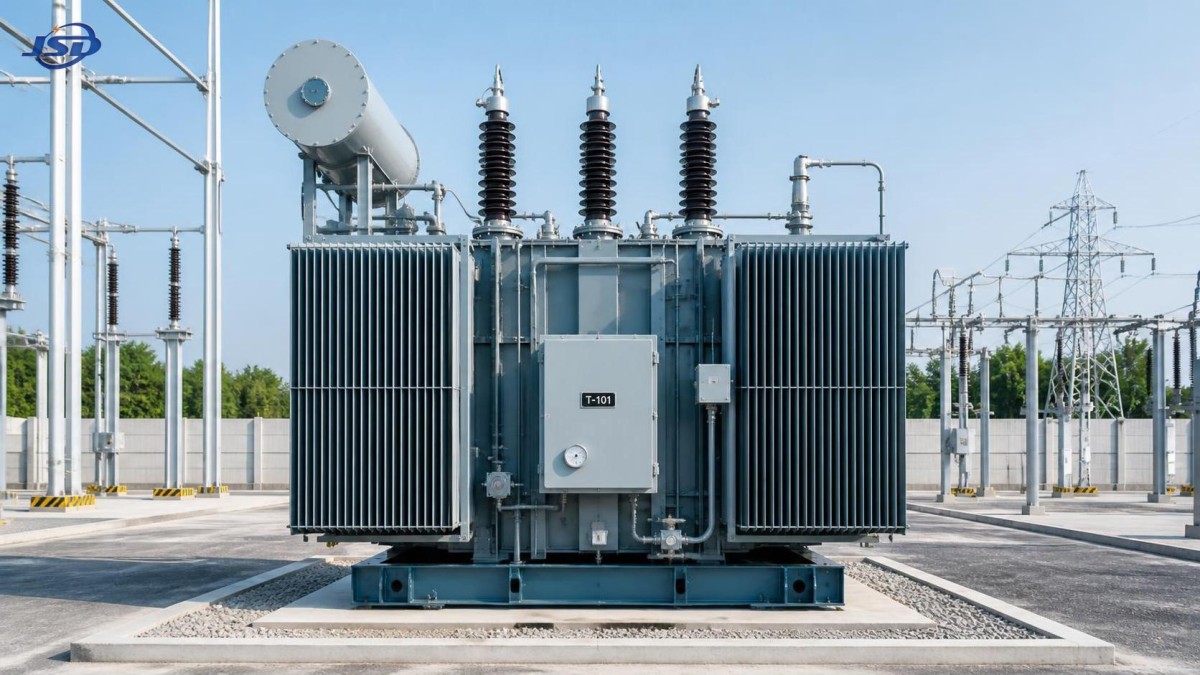

Como Selecionar um Transformador Imerso em Líquido para Carga, Clima e Condições de Instalação

Como selecionar um transformador imerso em líquido para carga, clima e condições de instalação

Selecionar um transformador imerso em líquido não consiste em escolher a classificação padrão de kVA mais próxima e seguir adiante. Essa abordagem pode funcionar em um alimentador de distribuição simples e levemente carregado, mas torna-se arriscada quando o transformador atende uma planta de processo, um sistema coletor de energia renovável, infraestrutura ferroviária ou uma carga industrial de alta exigência. A placa de identificação deve adequar-se ao sistema elétrico, naturalmente. Mais importante ainda, o transformador deve suportar a forma como esse sistema realmente opera, onde está instalado e como será mantido ao longo de sua vida útil.

Para uma equipe de avaliação técnica, a pergunta útil não é “Qual transformador tem a tensão correta?”. É “Que combinação de regime térmico, sistema de isolamento, configuração de resfriamento, escolha do líquido, proteção e layout físico permanecerá confiável nas condições reais do projeto?”. Uma resposta consistente começa pelo perfil de carga e, em seguida, considera o clima, as limitações do local e o comportamento da rede.

Comece pelo perfil de carga, não apenas pela carga conectada

A capacidade nominal de um transformador imerso em líquido deve basear-se na demanda, diversidade, duração de operação, crescimento esperado e qualidade da carga. Somente as classificações dos equipamentos conectados podem ser enganosas. Uma instalação pode ter uma grande carga total conectada, operando, contudo, apenas parte dela de cada vez. Por outro lado, uma carga de processo menor pode gerar aquecimento intenso se operar continuamente próximo à potência máxima, especialmente em um ambiente quente.

Solicite uma curva de carga sempre que possível. Um perfil de 24 horas e as variações sazonais revelam muito mais do que um único valor de “demanda máxima”. As equipes técnicas devem identificar a carga normal, a carga de pico prevista, a duração da operação de pico, as expectativas de carregamento de emergência e os planos de expansão futura. As respostas influenciam tanto a classificação selecionada quanto a decisão sobre se uma configuração de resfriamento ONAN padrão é suficiente ou se outro projeto de resfriamento deve ser considerado.

O tipo de carga é igualmente importante. Motores introduzem corrente de partida. Fornos a arco e sistemas de soldagem podem impor um regime altamente variável. Inversores de frequência, retificadores, sistemas UPS e outros equipamentos de eletrônica de potência podem introduzir harmônicos que aumentam as perdas nos enrolamentos e as perdas dispersas. Um transformador satisfatório para uma carga senoidal equilibrada pode operar mais quente do que o esperado ao alimentar um barramento retificador. Por isso, harmônicos, equilíbrio de fases, fator de potência e ciclos de sobrecarga previstos devem constar na especificação antes de solicitar cotações aos fornecedores.

Não presuma que uma unidade padrão maior resolve automaticamente uma carga difícil. O sobredimensionamento pode reduzir o estresse térmico, mas também pode aumentar as perdas em vazio, o custo de aquisição, a área ocupada e o esforço de curto-circuito nos equipamentos a jusante. A melhor abordagem é definir o regime com precisão e solicitar ao fabricante que confirme o projeto térmico, a impedância, o grupo vetorial e o desempenho de perdas para esse regime.

A relação de tensão, a impedância e o grupo de conexão são decisões de sistema

As tensões nominais primária e secundária são apenas a parte visível do projeto elétrico. O transformador também deve adequar-se à faixa de tensão real da rede, à necessidade de mudança de tap, ao método de aterramento, à coordenação de proteção e ao nível de curto-circuito previsto. Um projeto com um alimentador longo de média tensão pode precisar de capacidade de ajuste de tensão para variações normais de operação; um local com fornecimento de entrada estável pode não precisar da mesma configuração. A escolha entre taps sem carga ou sob carga deve ser definida pela necessidade operacional, e não incluída por hábito.

A impedância exige discussão cuidadosa porque envolve uma compensação. Uma impedância maior pode ajudar a limitar a corrente de falta, mas também produz maior queda de tensão sob carga. Uma impedância menor pode proporcionar melhor regulação de tensão, mas pode aumentar o esforço de falta sobre os equipamentos de manobra e cabos. Para transformadores em paralelo, a correspondência da impedância e da relação de tensão é particularmente importante. Pequenas diferenças de especificação podem causar compartilhamento desigual de carga muito antes de qualquer unidade atingir sua capacidade de placa.

O grupo vetorial deve atender aos objetivos de aterramento, deslocamento de fase e gerenciamento de harmônicos. Dyn11 e Yyn0, por exemplo, não são opções padrão intercambiáveis. A escolha correta depende do sistema a montante, da configuração de distribuição a jusante e do tipo de equipamento alimentado. Se o projeto incluir vários transformadores, geradores ou uma futura interligação entre seções de barramento, a equipe de engenharia deverá verificar a compatibilidade antecipadamente, em vez de descobri-la durante o comissionamento.

O clima altera a margem térmica disponível

A temperatura ambiente é uma das variáveis mais frequentemente subestimadas. O isolamento líquido e os enrolamentos do transformador dependem da transferência de calor para o ar circundante. Uma unidade operando ao ar livre em uma área industrial de alta temperatura possui menor margem térmica do que a mesma unidade em clima ameno. Exposição solar direta, circulação de ar deficiente, exaustão quente de equipamentos próximos e efeitos de enclausuramento podem elevar as temperaturas de operação acima do que o desenho inicial do local sugere.

No outro extremo, locais de baixa temperatura exigem atenção ao comportamento do líquido, ao desempenho das juntas e às condições de partida. O líquido isolante selecionado deve ser adequado à temperatura ambiente mínima prevista. Isso é especialmente relevante quando o equipamento pode permanecer desenergizado por períodos prolongados antes de entrar em operação. Não basta indicar “instalação externa”; a especificação deve comunicar a faixa realista de temperatura ambiente e qualquer exposição incomum às condições climáticas.

Umidade, poluição, névoa salina, poeira e altitude também merecem análise própria. O ar costeiro corrosivo pode afetar componentes externos e radiadores. Locais de cimento, mineração, produtos químicos e metalurgia podem expor buchas e superfícies de resfriamento a contaminação condutiva ou abrasiva. Em altitudes mais elevadas, a menor densidade do ar reduz a eficácia do resfriamento e altera as considerações sobre isolamento externo. Essas condições não exigem necessariamente um transformador especial, mas frequentemente justificam diferentes distâncias de escoamento, revestimentos, detalhes de invólucro, configurações de radiadores ou ajustes de classificação.

Escolha o líquido isolante considerando as exigências reais de incêndio, meio ambiente e manutenção

O óleo mineral continua amplamente utilizado por ser familiar, tecnicamente comprovado e respaldado por práticas de manutenção estabelecidas. Ainda assim, não deve ser tratado como a escolha automática para todos os locais. Distâncias de separação contra incêndio, instalação interna, disposições de drenagem, proximidade de edifícios ocupados e requisitos ambientais locais podem alterar a avaliação. Líquidos isolantes alternativos podem ser relevantes onde são exigidas maior segurança contra incêndio ou diferentes características ambientais, mas a seleção deve considerar o projeto completo: propriedades do líquido, desempenho de resfriamento, compatibilidade do equipamento, procedimentos de manutenção e requisitos de conformidade específicos do projeto.

Para qualquer tipo de líquido, a contenção é parte da instalação do transformador, e não uma consideração civil posterior. Bacias de contenção, fossos de óleo, trajetos de drenagem, barreiras corta-fogo e acesso para resposta a derramamentos exigem coordenação entre as disciplinas elétrica, civil e de segurança. Um transformador perfeitamente especificado pode tornar-se uma solução inadequada para o projeto se não houver uma forma viável de inspecioná-lo, coletar amostras de líquido ou gerenciar um vazamento sem interromper o local.

As condições de instalação frequentemente definem a configuração final

Transformadores externos necessitam de mais do que um acabamento resistente às intempéries. Confirme as distâncias de segurança para partes energizadas, rotas de içamento, acesso para manutenção, entrada de cabos, limites de ruído e equipamentos de proteção. Os radiadores devem ter espaço para dissipar calor; posicioná-los próximos a paredes ou atrás de barreiras sólidas pode comprometer o desempenho de resfriamento considerado. Para subestações em terrenos urbanos ou industriais restritos, vale a pena revisar a disposição física com o fabricante antes da finalização da fundação e das valas para cabos.

Instalações internas exigem ainda mais disciplina. Ventilação da sala, estratégia contra incêndio, dimensões das portas, carga do piso, acesso por trilhos ou guindaste e rotas de substituição são restrições práticas que não podem ser facilmente corrigidas após a construção. Se um transformador precisar passar por uma abertura estreita, devem ser verificadas as dimensões de transporte com radiadores, buchas e acessórios removidos — e não apenas as dimensões gerais indicadas em uma ficha técnica inicial.

O ruído deve ser avaliado quando o transformador estiver próximo a escritórios, áreas residenciais, hospitais ou salas de controle. O ruído do núcleo é influenciado pelo projeto e pelas condições de alimentação, enquanto ventiladores e bombas, quando instalados, introduzem fontes sonoras adicionais. Um requisito de baixo ruído deve ser claramente declarado na fase de consulta, juntamente com a condição de medição esperada pelo projeto. Deixá-lo para o teste de fábrica convida a divergências, pois “silencioso” não é um critério de engenharia.

Regimes especiais de retificação e industriais exigem uma abordagem diferente

Quando o transformador alimenta um sistema retificador, a avaliação deve ir além dos dados convencionais de transformadores de distribuição. Cargas de retificadores podem exigir uma saída de baixa tensão personalizada, deslocamento de fase adequado, desempenho térmico robusto sob corrente harmônica e isolamento elétrico entre a rede de alimentação e o equipamento de conversão. Metalurgia, eletrólise, galvanoplastia, processamento químico, mineração, sistemas ferroviários e instalações industriais de eletrônica de potência frequentemente levantam essas questões.

Para esse tipo de regime, umTransformador Especial de Isolamento e Retificação pode ser avaliado como uma opção projetada para essa finalidade, em vez de ser tratado como um transformador de concessionária padrão com tensão de terminal personalizada. As configurações disponíveis podem abranger de 50 kVA a 5000 kVA, com opções de alta tensão de 6 kV, 10 kV, 20 kV ou 35 kV e configurações personalizadas de baixa tensão. Grupos de conexão trifásicos Dyn11 ou Yyn0, operação em 50 Hz ou 60 Hz, instalação interna ou externa e resfriamento ONAN ou AN podem ser selecionados de acordo com o projeto real do sistema retificador. A referência declarada à IEC 60076 é útil, mas o comprador ainda deve definir o regime harmônico, a coordenação de isolamento, o ciclo de carga e os ensaios exigidos no cronograma técnico.

O material de enrolamento em cobre é frequentemente especificado para serviço industrial exigente, pois a condutividade e o comportamento térmico afetam diretamente as perdas e a elevação de temperatura. Ainda assim, o material do enrolamento por si só não representa um veredito de qualidade. O avaliador deve analisar o dimensionamento dos condutores, a estrutura de isolamento, a fixação, a capacidade de suportar curto-circuito, os caminhos de resfriamento e a capacidade do fabricante de gerenciar todo o processo de projeto e fabricação.

Transforme a especificação em uma lista de verificação para avaliação

Um pacote útil de consulta para transformadores deve descrever o que a unidade precisa suportar, e não apenas como ela deve ser denominada. Antes de comparar propostas, confirme os seguintes pontos com a equipe do projeto:

• Condições de carga normal, de pico, de emergência e futura, incluindo duração da carga e conteúdo harmônico.
• Tensão do sistema, frequência, nível de isolamento, requisito de tap, grupo vetorial, método de aterramento e nível de curto-circuito.
• Faixa de temperatura ambiente, altitude, exposição solar, severidade da poluição, umidade e condições corrosivas.
• Local interno ou externo, área disponível, ventilação, entrada de cabos, rota de içamento, acesso para manutenção e limites de ruído.
• Preferência de líquido isolante, filosofia de proteção contra incêndio, configuração de contenção e requisitos de aprovação local.
• Acessórios necessários, monitoramento, interfaces de proteção, ensaios de rotina, evidências de ensaio de tipo quando aplicável e formato da documentação.

A comparação de propostas deve então distinguir entre escolhas de projeto em conformidade e premissas vagas. Duas cotações com a mesma potência nominal podem diferir substancialmente em valores de perdas, premissas de elevação de temperatura, qualidade dos acessórios, disposições de proteção, configuração de transporte e adequação ao local especificado. Um preço inicial baixo pode omitir justamente os detalhes que posteriormente se tornam dispendiosos: uma caixa de terminais inadequada, buchas impróprias, monitoramento limitado, revestimentos insuficientes ou um layout de resfriamento que não corresponde à condição ambiente.

Uma revisão final prática antes da liberação

Antes de emitir um pedido de compra, realize uma revisão conjunta envolvendo projeto elétrico, obras civis, operações, proteção e o fornecedor do transformador. Verifique as posições dos terminais em relação às rotas dos cabos, a massa total em relação à fundação, as distâncias de segurança em relação ao layout da subestação e as localizações dos acessórios em relação ao acesso para manutenção. Confirme se as classificações especificadas se aplicam à temperatura ambiente e à altitude do projeto, em vez de condições de referência genéricas. Para cargas de retificação ou não lineares, confirme que o fabricante recebeu as informações relevantes sobre forma de onda e regime de operação.

Fabricantes com engenharia dedicada a equipamentos elétricos e processos de produção controlados podem ajudar a converter essas informações em um projeto viável. A Jinshida Electric Power Technology Co., Ltd. concentra-se em equipamentos de transmissão e distribuição para aplicações de rede elétrica, indústria, novas energias e infraestrutura, com atenção à operação estável, à qualidade de fabricação e ao suporte técnico. No entanto, a relação mais produtiva com o fornecedor começa com uma visão completa das condições operacionais. Forneça à equipe de projeto as condições mais exigentes desde o início; é geralmente nesse ponto que a confiabilidade do transformador é conquistada ou perdida.
