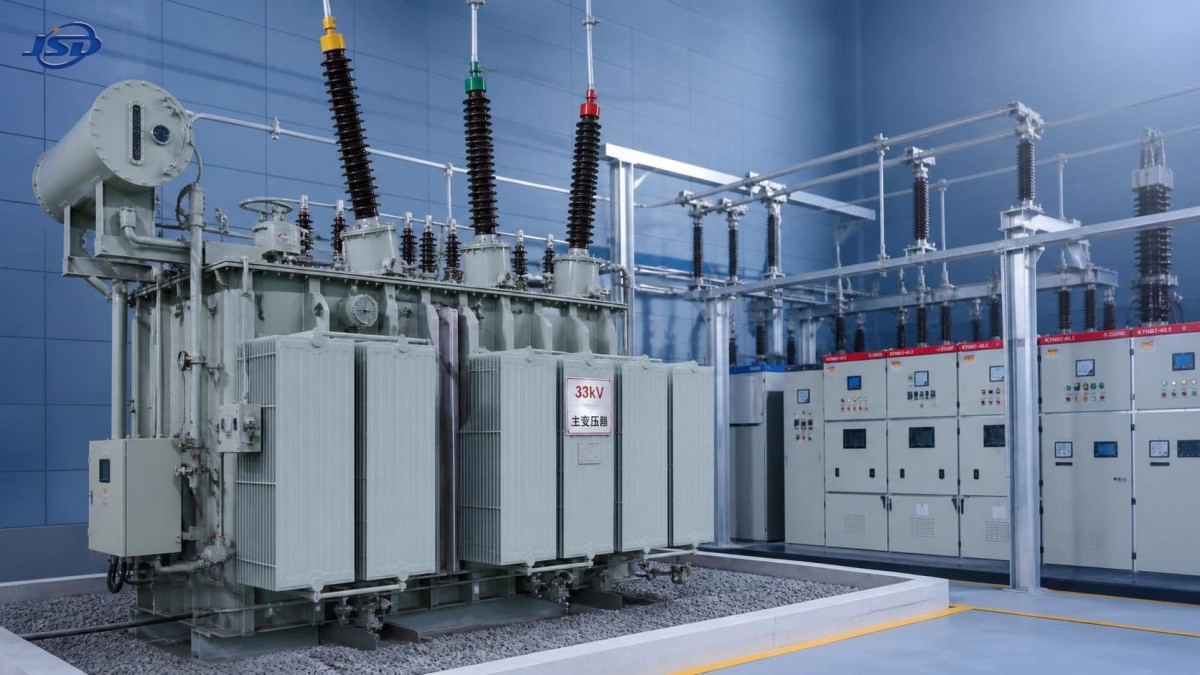

Как выбрать трансформатор 33kV для коммунальных и промышленных подстанций

Выбор трансформатора 33 кВ по сути является решением в области управления рисками, а не простым сопоставлением номиналов первичного и вторичного напряжения.

Техническим специалистам необходим трансформатор, способный обеспечить ожидаемую нагрузку, выдерживать системные короткие замыкания, соответствовать ограничениям по монтажу и оставаться экономичным в течение всего срока эксплуатации.

Правильный процесс выбора начинается с подтверждённых данных сети, после чего эти условия преобразуются в чёткие электрические, тепловые, изоляционные, защитные и коммерческие требования.

Для коммунальных подстанций определяющими факторами обычно являются надёжность, совместимость с сетью и гибкость для будущего увеличения нагрузки. Промышленные подстанции часто требуют более тщательного анализа технологических нагрузок.

В этом руководстве объясняется, как системно оценить трансформатор 33 кВ, помогая проектным группам избежать недостаточной мощности, чрезмерных потерь, неправильной координации защит и предотвратимых эксплуатационных ограничений.

Что технические специалисты должны подтвердить в первую очередь

Поисковый запрос, связанный с трансформатором 33 кВ, обычно имеет практическую цель: специалисты хотят получить обоснованную спецификацию, которая будет надёжно работать в определённом применении на подстанции.

Первый вопрос заключается в том, будет ли трансформатор подключать коммунальную сеть 33 кВ к распределительному напряжению 11 кВ, 6,6 кВ, 0,4 кВ или другому более низкому напряжению.

Такая задача преобразования напряжения влияет на конструкцию обмоток, уровни изоляции, группу соединения, диапазон ответвлений, настройки защиты, интерфейсы распределительного оборудования и расчёт токов короткого замыкания на стороне низшего напряжения.

Специалистам также необходимо определить, обслуживает ли агрегат непрерывную промышленную нагрузку, общественную распределительную сеть, генерацию из возобновляемых источников энергии, критически важную инфраструктуру или объекты смешанного назначения.

Трансформатор, питающий двигатели, печи, выпрямители, нагрузки центров обработки данных или приводы с регулируемой скоростью, должен оцениваться иначе, чем трансформатор для обычных распределительных нагрузок общего назначения.

Наиболее ценными документами для оценки являются однолинейная схема, исследование нагрузок, расчёт короткого замыкания, отчёт по качеству электроэнергии, планировка площадки, условия окружающей среды и требования к подключению к сети.

Без этих исходных данных поставщики могут предложить технически соответствующее оборудование, которое, тем не менее, после ввода в эксплуатацию создаст проблемы регулирования напряжения, нехватку доступной мощности или сложную координацию защит.

Поэтому номинальные данные на паспортной табличке следует рассматривать как результат инженерного анализа, а не как отправную точку для выбора трансформатора 33 кВ.

Начните с профиля нагрузки и требуемой мощности

Номинальная мощность должна покрывать максимальный совмещённый спрос с учётом прогнозируемого роста, эксплуатационных перегрузок, влияния температуры окружающей среды и возможностей системы охлаждения трансформатора.

Не выбирайте мощность только на основе установленной подключённой нагрузки. Рассчитайте совпадающий пиковый спрос, используя фактические графики работы, коэффициенты спроса, разнообразие нагрузок и документированные планы расширения.

Для промышленных объектов необходимо установить, запускаются ли крупные двигатели прямым включением, могут ли несколько нагрузок запускаться одновременно и является ли технологический режим непрерывным.

Пуск двигателей может вызвать значительное падение напряжения. Трансформатор с недостаточной мощностью или неподходящим сопротивлением может нарушить работу чувствительных систем управления и помешать надёжному разгону оборудования.

Нелинейные нагрузки требуют отдельного анализа, поскольку гармоники увеличивают вихретоковые потери в обмотках, создают дополнительный нагрев и могут снизить допустимую непрерывную мощность трансформатора.

Если прогнозы нагрузки неопределённы, сравните один трансформатор большей мощности с параллельной работой нескольких трансформаторов. Резервирование может повысить доступность, но требует тщательной координации сопротивлений и ответвлений.

Коммунальные предприятия обычно оценивают нормальную нагрузку, аварийную нагрузку и условия при выходе из строя одного трансформатора. Требуемая мощность может существенно различаться для этих режимов работы.

Попросите производителя указать в техническом предложении применимый стандарт нагрузки, эталонную температуру окружающей среды, предельные температуры наиболее нагретой точки обмотки и допустимый профиль перегрузки.

Реалистичный выбор мощности балансирует капитальные затраты и риск отключений. Чрезмерно консервативный выбор может привести к ненужным потерям холостого хода и низкому использованию актива.

Точно определите номинальные напряжения, ответвления и группу соединения

Трансформатор 33 кВ должен специфицироваться с учётом фактического наибольшего напряжения системы, номинального напряжения, частоты, требований к изоляции и требуемого рабочего напряжения вторичной стороны.

Подтвердите, является ли система 33 кВ номинально 33 кВ при оборудовании с номиналом 36 кВ, поскольку это различие напрямую влияет на координацию изоляции и конструкцию выводов.

Напряжение вторичной стороны должно отражать фактические требования к сборным шинам под нагрузкой, а не просто повторять номинальное напряжение распределительного оборудования из более раннего проектного документа.

Переключатели ответвлений компенсируют изменения питающего напряжения и условия нагрузки. Подходящий диапазон ответвлений зависит от практики регулирования энергоснабжающей организации, длины фидера и допустимого отклонения напряжения на стороне потребителя.

Переключатель ответвлений без возбуждения подходит там, где напряжение стабильно и допустима редкая регулировка. Регулирование под нагрузкой обеспечивает непрерывное регулирование напряжения.

Для переключателя ответвлений под нагрузкой перед окончательным утверждением спецификации оцените диапазон ответвлений, величину шага, режим работы переключателя, логику управления, требования к параллельной работе и доступ для технического обслуживания.

Выбор группы соединения определяет сдвиг фаз и режим заземления. Она должна соответствовать существующим трансформаторам, схемам защиты, управлению гармониками и требованиям параллельной работы.

Обмотка, соединённая в треугольник, может обеспечивать путь для гармоник, кратных трём, тогда как заземлённая обмотка, соединённая в звезду, может обеспечивать нейтраль, необходимую для распределительной системы нижнего уровня.

Никогда не выбирайте группу соединения только по каталожному стандарту. Подтвердите фазовые соотношения по полной однолинейной схеме подстанции и всем возможным режимам обратного питания.

Согласуйте сопротивление с уровнем короткого замыкания и регулированием напряжения

Сопротивление трансформатора является одним из наиболее важных параметров трансформатора 33 кВ, поскольку оно определяет ток короткого замыкания на вторичной стороне, падение напряжения и распределение нагрузки при параллельной работе.

Меньшее сопротивление обычно приводит к большему току короткого замыкания и улучшенному регулированию напряжения, но может превысить отключающую способность распределительного оборудования или увеличить механические нагрузки при коротком замыкании.

Большее сопротивление ограничивает ток короткого замыкания и может снизить стоимость распределительного оборудования, однако чрезмерное сопротивление может вызвать недопустимое падение напряжения при пуске двигателей или пиковом спросе.

Используйте расчёты короткого замыкания для определения ожидаемых уровней токов короткого замыкания на каждой сборной шине. Учитывайте вклад питающей сети, генераторов, двигателей и допуск сопротивления трансформатора.

Указанное сопротивление должно включать производственный допуск. Небольшие отклонения могут существенно повлиять на параллельную работу и координацию защит на крупных промышленных или коммунальных подстанциях.

При параллельной работе трансформаторов их коэффициенты трансформации, группы соединения, процентные сопротивления, углы сопротивления, положения ответвлений и номинальные мощности должны быть совместимы.

Несогласованные агрегаты не обеспечивают предсказуемого распределения нагрузки. Один трансформатор может оказаться перегруженным до того, как объединённая группа достигнет своей кажущейся суммарной номинальной мощности.

Указывайте способность выдерживать короткое замыкание отдельно от сопротивления. Трансформатор должен выдерживать рассчитанные внешние токи короткого замыкания в течение требуемого времени без необратимых механических повреждений.

Сравнение технических предложений должно показывать сопротивление при номинальной мощности и соответствующие допущения системного расчёта, а не только одно процентное значение, скопированное в технический паспорт.

Выберите изоляцию, охлаждение и конструкцию с учётом площадки

Конструкция трансформатора должна соответствовать условиям монтажа, стратегии пожарной безопасности, ресурсам технического обслуживания, ограничениям пространства, высоте над уровнем моря, уровню загрязнения, сейсмическому риску и диапазону температуры окружающей среды.

Масляные трансформаторы широко применяются на открытом воздухе, поскольку обеспечивают высокую мощность, эффективное охлаждение и проверенные долгосрочные характеристики при надлежащем управлении сбором масла.

Сухие трансформаторы могут быть предпочтительнее для внутренних подстанций, зданий, тоннелей и мест, где приоритетами являются пожарная безопасность, сокращённое обслуживание и отсутствие риска утечки масла.

Для вторичных распределительных систем внутри помещений трёхфазный распределительный трансформатор сухого типа с литой смоляной изоляцией 11 кВ может обеспечить практичное безмасляное решение после этапа преобразования 33 кВ.

Конструкции с литой смоляной изоляцией используют герметизированные обмотки для повышения устойчивости к влаге, пыли и воздействию огня. Их пригодность по-прежнему зависит от вентиляции и тепловых условий.

Обозначение охлаждения определяет доступные тепловые характеристики. Распространённые варианты для масляных трансформаторов включают ONAN, ONAF, OFAF и OFWF, каждый из которых имеет различные требования к вспомогательным системам.

Принудительное воздушное охлаждение может увеличить доступную мощность, однако вентиляторы создают потребность в обслуживании, шум, зависимость от систем управления и снижение номинальной мощности при недоступности вспомогательного охлаждения.

Проверьте гарантированную мощность для каждой ступени охлаждения. Не предполагайте, что наивысшая мощность при принудительном охлаждении остаётся доступной при отказе вентиляторов или потере питания собственных нужд подстанции.

Для высокогорных площадок требуется снижение номинальной мощности или усиленная конструкция изоляции, поскольку меньшая плотность воздуха влияет на эффективность охлаждения и внешнюю электрическую прочность изоляции.

Оценивайте потери как стоимость жизненного цикла, а не как деталь технического паспорта

За потери трансформатора приходится платить в течение всего срока службы актива. Низкая цена покупки может оказаться дорогостоящей, если потери холостого хода и нагрузочные потери остаются высокими десятилетиями.

Потери холостого хода возникают всякий раз, когда трансформатор находится под напряжением, независимо от нагрузки. Они особенно важны для малонагруженных коммунальных активов, работающих непрерывно.

Нагрузочные потери возрастают приблизительно пропорционально квадрату тока. Они становятся более значимыми для сильно нагруженных промышленных трансформаторов и активов, обслуживающих постоянную технологическую нагрузку.

Сравните гарантированные значения потерь в соответствующей рабочей точке, затем примените цену энергии по проекту, ожидаемый годовой профиль нагрузки и предполагаемую продолжительность эксплуатации.

Полезная оценка учитывает капитализированные потери, а не только заявленную стоимость оборудования. Это присваивает денежную стоимость каждому ватту потерь холостого хода и нагрузочных потерь.

Эффективность следует оценивать при реалистичных уровнях нагрузки. Трансформатор, оптимизированный для КПД при полной нагрузке, может не обеспечивать наилучшие годовые энергетические показатели при частичной нагрузке.

Материал сердечника, выбор проводников, геометрия обмоток и качество изготовления влияют на характеристики потерь. Гарантированные значения должны подтверждаться результатами стандартных заводских испытаний.

Также оцените вспомогательное энергопотребление вентиляторов охлаждения, масляных насосов, систем управления переключателем ответвлений, нагревателей и оборудования мониторинга, особенно для непрерывно работающих подстанций.

Укажите требования к защите, мониторингу и испытаниям

Надёжная установка трансформатора требует скоординированной электрической защиты, механической защиты, контроля температуры и передачи аварийных сигналов, соответствующих критичности нагрузки.

Типовая защита может включать дифференциальную защиту, защиту от замыканий на землю в ограниченной зоне, максимальную токовую защиту, защиту от замыканий на землю, газовую защиту Бухгольца и устройства сброса давления.

Температуру масла, температуру обмоток, уровень масла, давление, состояние вентиляторов охлаждения и положение переключателя ответвлений следует контролировать там, где эксплуатационные последствия оправдывают вложения.

Для критически важных коммунальных активов онлайн-анализ растворённых газов и мониторинг вводов могут помочь выявить развивающиеся повреждения изоляции до того, как они приведут к вынужденным отключениям.

Настройки защиты следует разрабатывать с использованием фактической группы соединения трансформатора, схемы заземления нейтрали, характеристик броска тока намагничивания, сопротивления и уровней короткого замыкания выше и ниже по сети.

Заводские приёмочные испытания должны включать стандартные испытания, требуемые применимыми стандартами, в том числе проверку коэффициента трансформации, полярности, группы соединения, сопротивления обмоток, сопротивления, потерь и электрической прочности.

Для проектов с повышенным риском запрашивайте подтверждение типовых испытаний, данные по превышению температуры, способность выдерживать грозовой импульс, подтверждение стойкости к короткому замыканию и независимую документацию по качеству, где это применимо.

Такие стандарты, как IEC 60076, обеспечивают надёжную техническую основу, однако проектные спецификации должны включать требования, специфичные для площадки, а не полагаться только на стандарты.

Используйте структурированную оценку технических предложений

Составьте взвешенную матрицу оценки до получения коммерческих предложений. Это предотвращает преобладание цены над требованиями, связанными с надёжностью, потерями, поставкой, обслуживаемостью и соответствием требованиям.

Обязательные проверки должны включать номинальную мощность, коэффициент трансформации, переключатель ответвлений, группу соединения, сопротивление, уровень изоляции, класс охлаждения, расположение выводов и габаритные ограничения.

Затем сравните гарантированные потери, превышение температуры, уровень шума, вспомогательное энергопотребление, перегрузочную способность, интерфейсы защиты, комплектующие и рекомендации по запасным частям.

Оцените производственный контроль поставщика, испытательные мощности, референции для аналогичных условий эксплуатации, сертификаты качества, сервисные возможности и порядок реагирования на технические вопросы.

Для трансформатора 33 кВ заранее уточните границы ответственности между поставщиком трансформатора, гражданским подрядчиком, поставщиком распределительного оборудования, инженером по защите и группой ввода в эксплуатацию.

Эти границы должны охватывать кабельные коробки, вводы, оборудование заземления нейтрали, шкафы зажимов, контрольные кабели, системы сбора масла, системы пожаротушения и интеграцию удалённого мониторинга.

В рамках договорного объёма запросите гарантированные документы по поставке, чертежи, отчёты об испытаниях, инструкции по монтажу, графики технического обслуживания и рекомендуемые критически важные запасные части.

Jinshida Electric Power Technology поддерживает проекты распределения электроэнергии, предоставляя ориентированное на инженерию производство, управление качеством и решения по оборудованию для промышленных, коммунальных, инфраструктурных и энергетических приложений из возобновляемых источников.

Заключение: выбирайте для системы, а не только по паспортной табличке

Наилучший выбор трансформатора 33 кВ основывается на всей энергосистеме: поведении нагрузки, регулировании напряжения, режиме короткого замыкания, окружающей среде, концепции защиты и экономике жизненного цикла.

Мощность и коэффициент трансформации имеют важное значение, однако сопротивление, ответвления, группа соединения, координация изоляции, надёжность охлаждения и гарантированные потери часто определяют долгосрочный успех проекта.

Технические специалисты должны требовать документированных исследований, измеримых гарантий и чётких приёмочных испытаний до утверждения поставщика или выпуска окончательной спецификации трансформатора.

Дисциплинированный процесс оценки позволяет получить трансформатор, соответствующий подстанции, защищающий подключённое оборудование, контролирующий эксплуатационные расходы и поддерживающий надёжное будущее расширение.
