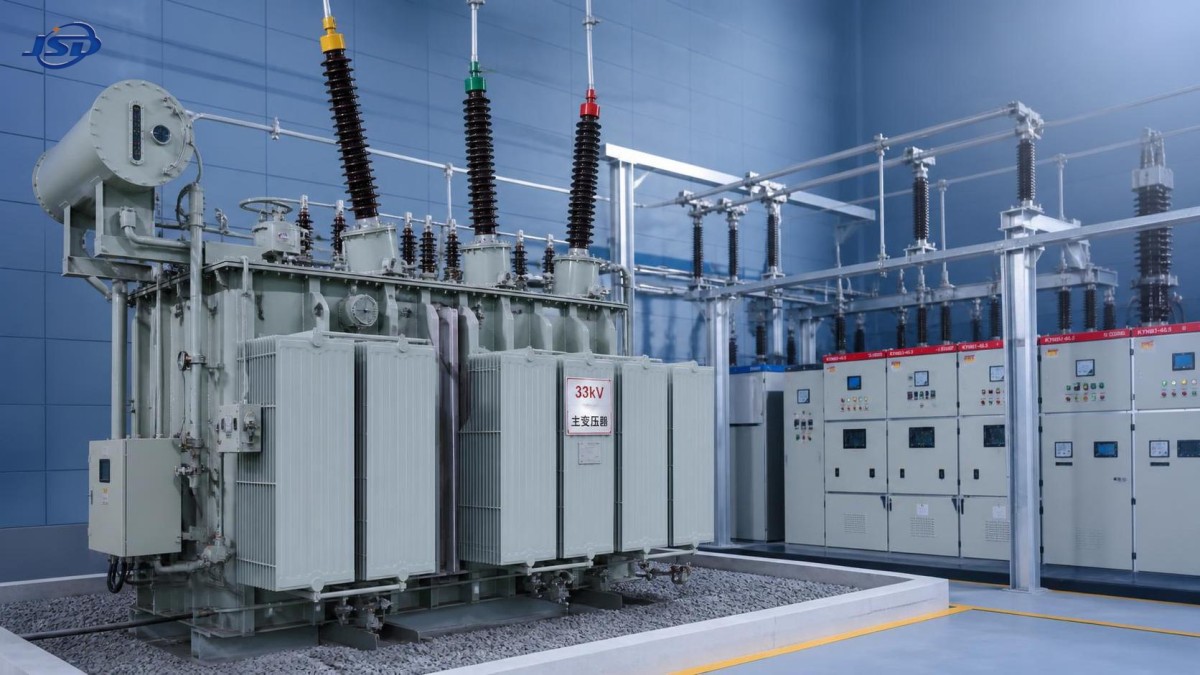

Como selecionar um transformador de 33 kV para subestações de concessionárias e industriais

Selecionar um transformador de 33kV é fundamentalmente uma decisão de gestão de riscos, e não um simples exercício de correspondência entre as tensões primária e secundária.

Os avaliadores técnicos precisam de um transformador que suporte a demanda prevista, resista a falhas do sistema, atenda às restrições de instalação e permaneça econômico durante toda a sua vida operacional.

O processo de seleção correto começa com dados verificados da rede e, em seguida, converte essas condições em requisitos elétricos, térmicos, de isolamento, proteção e comerciais claros.

Para subestações de concessionárias, a confiabilidade, a compatibilidade com a rede e a flexibilidade para futuras cargas geralmente predominam na decisão. As subestações industriais frequentemente exigem uma análise mais detalhada das cargas de processo.

Este guia explica como avaliar sistematicamente um transformador de 33kV, ajudando as equipes de projeto a evitar subdimensionamento, perdas excessivas, coordenação inadequada de falhas e restrições operacionais evitáveis.

O Que os Avaliadores Técnicos Precisam Confirmar Primeiro

A intenção de pesquisa em torno de um transformador de 33kV geralmente é prática: os avaliadores desejam uma especificação defensável que opere de forma confiável em uma aplicação de subestação definida.

A primeira questão é se o transformador conectará uma rede de concessionária de 33kV a 11kV, 6,6kV, 0,4kV ou outra tensão de distribuição a jusante.

Essa função de transformação de tensão afeta o projeto dos enrolamentos, os níveis de isolamento, o grupo vetorial, a faixa de taps, os ajustes de proteção, as interfaces de aparelhagem de manobra e o cálculo da corrente de curto-circuito a jusante.

Os avaliadores também precisam determinar se a unidade atende à demanda industrial contínua, a uma rede pública de distribuição, à geração renovável, à infraestrutura crítica ou a instalações de uso misto.

Um transformador que alimenta motores, fornos, retificadores, cargas de dados ou acionamentos de velocidade variável deve ser avaliado de maneira diferente de um que alimenta cargas convencionais de distribuição geral.

Os documentos de avaliação mais valiosos são o diagrama unifilar, o estudo de carga, o estudo de curto-circuito, o relatório de qualidade de energia, o layout do local, as condições ambientais e os requisitos de conexão da concessionária.

Sem essas informações, os fornecedores podem cotar equipamentos tecnicamente compatíveis que, ainda assim, criam problemas de regulação de tensão, capacidade indisponível ou difícil coordenação de proteção após o comissionamento.

Portanto, use a potência nominal de placa como resultado da análise de engenharia, em vez de tratá-la como o ponto de partida para selecionar um transformador de 33kV.

Comece pelo Perfil de Carga e pela Capacidade Necessária

A capacidade nominal deve cobrir a demanda máxima diversificada, permitindo ao mesmo tempo o crescimento previsível, as sobrecargas operacionais, os efeitos da temperatura ambiente e a capacidade de refrigeração do transformador.

Não dimensione apenas com base na carga conectada instalada. Calcule a demanda máxima coincidente usando os cronogramas operacionais reais, os fatores de demanda, a diversidade de cargas e os planos de expansão documentados.

Para instalações industriais, determine se os motores de grande porte partem diretamente na rede, se várias cargas podem partir simultaneamente e se a operação do processo é contínua.

A partida de motores pode causar uma queda de tensão substancial. Um transformador com capacidade marginal ou impedância inadequada pode interromper controles sensíveis e impedir a aceleração confiável dos equipamentos.

As cargas não lineares exigem análise separada, pois os harmônicos aumentam as perdas por correntes parasitas nos enrolamentos, geram calor adicional e podem reduzir a capacidade contínua utilizável do transformador.

Quando as previsões de carga são incertas, compare um transformador maior com uma configuração de transformadores em paralelo. A redundância pode melhorar a disponibilidade, mas exige coordenação cuidadosa de impedância e taps.

As concessionárias geralmente avaliam as condições de carga normal, carga de emergência e perda de um transformador. A potência necessária pode diferir significativamente entre esses cenários operacionais.

Peça ao fabricante que informe na proposta técnica a norma de carregamento aplicável, a temperatura ambiente de referência, os limites de ponto quente dos enrolamentos e o perfil de sobrecarga permitido.

Uma seleção de capacidade realista equilibra o investimento de capital com a exposição a interrupções. Um dimensionamento excessivamente conservador pode criar perdas em vazio desnecessárias e baixa utilização do ativo.

Defina com Precisão as Tensões Nominais, os Taps e o Grupo Vetorial

Um transformador de 33kV deve ser especificado utilizando a tensão máxima real do sistema, a tensão nominal, a frequência, os requisitos de isolamento e a tensão operacional secundária pretendida.

Confirme se o sistema de 33kV é nominalmente de 33kV com equipamentos classificados para 36kV, pois essa distinção afeta diretamente a coordenação de isolamento e o projeto dos terminais.

A tensão secundária deve refletir os requisitos reais das barras sob carga, em vez de simplesmente copiar uma tensão nominal de aparelhagem de manobra de um documento de projeto anterior.

Os comutadores de taps compensam a variação da tensão de alimentação e as condições de carga. A faixa de taps apropriada depende da prática de regulação da concessionária, do comprimento do alimentador e da tolerância de tensão a jusante.

Um comutador de taps sem carga é adequado quando a tensão é estável e ajustes pouco frequentes são aceitáveis. Um comutador de taps sob carga permite a regulação contínua de tensão.

Para um comutador de taps sob carga, avalie a faixa de taps, o tamanho dos passos, o regime de operação da chave desviadora, a lógica de controle, os requisitos de operação em paralelo e o acesso para manutenção antes de finalizar a especificação.

A seleção do grupo vetorial determina o deslocamento de fase e o comportamento de aterramento. Ela deve estar alinhada aos transformadores existentes, aos esquemas de proteção, à gestão de harmônicos e aos requisitos de operação em paralelo.

Um enrolamento em delta pode fornecer um caminho para harmônicos triplos, enquanto um enrolamento em estrela aterrada pode fornecer a conexão de neutro exigida pelo sistema de distribuição a jusante.

Nunca selecione o grupo vetorial apenas com base em uma convenção de catálogo. Confirme as relações de fase em relação ao diagrama unifilar completo da subestação e a todos os possíveis estados operacionais de alimentação reversa.

Ajuste a Impedância ao Nível de Falha e à Regulação de Tensão

A impedância do transformador é um dos parâmetros mais importantes de um transformador de 33kV, pois controla a corrente de falha secundária, a queda de tensão e o comportamento de compartilhamento de carga em paralelo.

Uma impedância menor geralmente produz maior corrente de falha e melhor regulação de tensão, mas pode exceder as capacidades de interrupção da aparelhagem de manobra ou aumentar os esforços mecânicos de falha.

Uma impedância maior limita a corrente de falha e pode reduzir os custos da aparelhagem de manobra, mas uma impedância excessiva pode gerar queda de tensão inaceitável durante a partida de motores ou na demanda de pico.

Utilize estudos de curto-circuito para calcular os níveis de falha presumidos em cada barra. Inclua a contribuição da rede a montante, a contribuição dos geradores, a contribuição dos motores e a tolerância da impedância do transformador.

A impedância declarada deve incluir sua tolerância de fabricação. Pequenos desvios podem afetar significativamente a operação em paralelo e a coordenação de proteção em grandes subestações industriais ou de concessionárias.

Quando os transformadores operarem em paralelo, suas relações de tensão, grupos vetoriais, percentuais de impedância, ângulos de impedância, posições de tap e potências nominais devem ser compatíveis.

Unidades incompatíveis não compartilham carga de forma previsível. Um transformador pode ficar sobrecarregado antes que o banco combinado atinja sua capacidade nominal aparente total.

Especifique a capacidade de suportar curto-circuito separadamente da impedância. O transformador deve tolerar as correntes de falha externas calculadas durante o tempo exigido, sem danos mecânicos permanentes.

As comparações técnicas de propostas devem apresentar a impedância na capacidade nominal e as premissas relacionadas do estudo do sistema, não apenas uma porcentagem isolada copiada em uma ficha técnica.

Selecione o Isolamento, a Refrigeração e a Construção para o Local

A construção do transformador deve refletir o ambiente de instalação, a estratégia contra incêndio, os recursos de manutenção, as limitações de espaço, a altitude, o nível de poluição, o risco sísmico e a faixa de temperatura ambiente.

Transformadores imersos em óleo são amplamente utilizados em ambientes externos porque oferecem altas potências, refrigeração eficaz e desempenho comprovado a longo prazo quando a contenção de óleo é adequadamente gerenciada.

Transformadores a seco podem ser preferíveis para subestações internas, edifícios, túneis e locais onde a segurança contra incêndio, a manutenção reduzida e a ausência de risco de vazamento de óleo são prioridades.

Para aplicações de distribuição secundária em ambientes internos, umTransformador de Distribuição Trifásico a Seco de Resina Moldada de 11kV pode fornecer uma solução prática sem óleo após o estágio de transformação de 33kV.

Projetos em resina moldada utilizam enrolamentos encapsulados para melhorar a resistência à umidade, à poeira e à exposição ao fogo. Sua adequação ainda depende das condições de ventilação e térmicas.

A designação de refrigeração define o desempenho térmico disponível. As configurações comuns imersas em óleo incluem ONAN, ONAF, OFAF e OFWF, cada uma com diferentes requisitos auxiliares.

A refrigeração por ar forçado pode aumentar a capacidade disponível, mas os ventiladores introduzem necessidades de manutenção, ruído, dependências de controle e uma potência reduzida quando a refrigeração auxiliar não está disponível.

Verifique a potência garantida para cada estágio de refrigeração. Não presuma que a maior potência com refrigeração forçada permaneça disponível durante falha dos ventiladores ou perda da alimentação auxiliar da subestação.

Locais de alta altitude exigem redução de capacidade ou projeto de isolamento reforçado, pois a menor densidade do ar afeta o desempenho de refrigeração e a capacidade de suportar dielétrica externa.

Avalie as Perdas como Custo de Ciclo de Vida, Não como um Detalhe da Ficha Técnica

As perdas do transformador são pagas durante toda a vida útil do ativo. Um baixo preço de compra pode se tornar caro quando as perdas em vazio e em carga permanecem altas por décadas.

A perda em vazio ocorre sempre que o transformador está energizado, independentemente da carga. Ela é especialmente importante para ativos de concessionárias pouco carregados que operam continuamente.

A perda em carga aumenta aproximadamente com o quadrado da corrente. Ela se torna mais significativa para transformadores industriais fortemente carregados e ativos que suportam demanda de processo sustentada.

Compare os valores de perdas garantidos no ponto operacional relevante e, em seguida, aplique o preço de energia do projeto, o perfil anual de carregamento esperado e a duração de serviço prevista.

Uma avaliação útil considera as perdas capitalizadas, não apenas o custo cotado do equipamento. Isso atribui um valor monetário a cada watt de perda em vazio e em carga.

A eficiência deve ser avaliada em níveis de carga realistas. Um transformador otimizado para eficiência em plena carga pode não oferecer o melhor desempenho energético anual em carga parcial.

O material do núcleo, a seleção dos condutores, a geometria dos enrolamentos e a qualidade de fabricação influenciam o desempenho das perdas. Os valores garantidos devem ser respaldados por resultados de ensaios de rotina em fábrica.

Avalie também o consumo auxiliar de ventiladores de refrigeração, bombas de óleo, controles do comutador de taps, aquecedores e equipamentos de monitoramento, especialmente em subestações de operação contínua.

Especifique os Requisitos de Proteção, Monitoramento e Ensaios

Uma instalação de transformador confiável requer proteção elétrica coordenada, proteção mecânica, supervisão de temperatura e comunicação de alarmes adequadas à criticidade da carga.

A proteção típica pode incluir proteção diferencial, proteção de falta à terra restrita, proteção de sobrecorrente, proteção de falta à terra, proteção Buchholz e dispositivos de alívio de pressão.

A temperatura do óleo, a temperatura dos enrolamentos, o nível de óleo, a pressão, o estado dos ventiladores de refrigeração e a posição do comutador de taps devem ser monitorados quando as consequências operacionais justificarem o investimento.

Para ativos críticos de concessionárias, a análise on-line de gases dissolvidos e o monitoramento de buchas podem ajudar a identificar falhas de isolamento em desenvolvimento antes que se tornem interrupções forçadas.

Os ajustes de proteção devem ser desenvolvidos utilizando o grupo vetorial real do transformador, o arranjo de aterramento do neutro, o comportamento de corrente de energização, a impedância e os níveis de falha a montante e a jusante.

Os ensaios de aceitação em fábrica devem incluir os ensaios de rotina exigidos pelas normas aplicáveis, incluindo relação de transformação, polaridade, grupo vetorial, resistência dos enrolamentos, impedância, perdas e ensaios dielétricos.

Para projetos de maior risco, solicite evidências de ensaios de tipo, dados de elevação de temperatura, capacidade de impulso atmosférico, evidências de suportabilidade a curto-circuito e documentação independente de qualidade, quando aplicável.

Normas como a IEC 60076 fornecem uma sólida base técnica, mas as especificações do projeto devem acrescentar requisitos específicos do local, em vez de depender somente das normas.

Utilize uma Avaliação Técnica Estruturada de Propostas

Elabore uma matriz de avaliação ponderada antes de receber as cotações. Isso evita que o preço se sobreponha aos requisitos relacionados à confiabilidade, perdas, entrega, facilidade de manutenção e conformidade.

As verificações obrigatórias devem incluir potência nominal, relação de tensão, comutador de taps, grupo vetorial, impedância, nível de isolamento, classe de refrigeração, disposição dos terminais e limitações dimensionais.

Em seguida, compare as perdas garantidas, a elevação de temperatura, o nível de ruído, o consumo auxiliar, a capacidade de sobrecarga, as interfaces de proteção, os acessórios e as recomendações de peças sobressalentes.

Analise os controles de fabricação do fornecedor, as instalações de ensaio, as referências em aplicações semelhantes, as certificações de qualidade, a capacidade de serviço e o processo de resposta para questões técnicas.

Para um transformador de 33kV, esclareça antecipadamente os limites de responsabilidade entre o fornecedor do transformador, o empreiteiro civil, o fornecedor de aparelhagem de manobra, o engenheiro de proteção e a equipe de comissionamento.

Esses limites devem abranger caixas de cabos, buchas, equipamentos de aterramento do neutro, painéis de interface, cabos de controle, contenção de óleo, sistemas de incêndio e integração de monitoramento remoto.

Solicite documentos de entrega garantidos, desenhos, relatórios de ensaio, instruções de instalação, cronogramas de manutenção e peças sobressalentes críticas recomendadas como parte do escopo contratual.

A Jinshida Electric Power Technology apoia projetos de distribuição de energia com fabricação focada em engenharia, gestão da qualidade e soluções de equipamentos para aplicações industriais, de concessionárias, infraestrutura e novas energias.

Conclusão: Selecione para o Sistema, Não Apenas para a Placa de Identificação

A melhor seleção de transformador de 33kV baseia-se no sistema elétrico completo: comportamento da carga, regulação de tensão, regime de falhas, ambiente, filosofia de proteção e economia do ciclo de vida.

A capacidade e a relação de tensão são essenciais, mas a impedância, os taps, o grupo vetorial, a coordenação de isolamento, a resiliência da refrigeração e as perdas garantidas frequentemente determinam o sucesso do projeto a longo prazo.

Os avaliadores técnicos devem exigir estudos documentados, garantias mensuráveis e ensaios de aceitação claros antes de aprovar um fornecedor ou liberar a especificação final do transformador.

Um processo de avaliação disciplinado resulta em um transformador adequado à subestação, que protege os equipamentos conectados, controla o custo operacional e apoia uma expansão futura confiável.
